한눈에 보기
스마트 캐비닛은 고객님께서 직접 결정하십니다: 원하시는 사양을 미리 선정하신 후 ZOLLER 영업팀에 문의해 주십시오. 기꺼이 상담해 드리며 고객님이 원하시는 모델을 구성해 드리겠습니다.
»toolOrganizer«구성하기
적재 높이, 제어 방식, 사양, 서랍, 칸 구성의 다섯 단계로 공구 캐비닛을 완성하십시오. 미리보기에서 캐비닛을 바로 확인하고 부품 목록에서 품번을 볼 수 있으며, 클릭 한 번으로 사전 선정 내용을 영업팀에 보낼 수 있습니다.
부품 목록
| 수량 | 명칭 | 품번 |
|---|
사전 선정 내용입니다. 확정 구성과 견적은 ZOLLER 영업팀이 작성합니다. 품번은 »toolOrganizer«전단지(버전 13, 2024년 8월) 기준이며 기술적 사항은 변경될 수 있습니다.
데이터시트의 규칙
- 적재 높이 600, 900 또는 1,225 mm – 캐비닛 높이 875, 1,175 또는 1,500 mm, 설치 면적 800 × 790 mm(너비 × 깊이).
- 서랍 높이 75, 100, 125, 150, 175, 200, 250, 300 mm. 합계가 적재 높이를 정확히 채우며, 항상 작은 것(위)에서 큰 것(아래) 순으로 설치합니다.
- 서랍당 최대 80 kg, 서랍 높이 150 mm 이상은 옵션으로 160 kg.
- 칸막이는 12, 16, 24 또는 48칸용이며 602 × 602 mm 유효 면적의 그리드에 자유롭게 끼울 수 있습니다. 48칸은 서랍 높이 175 mm까지.
- 4, 8, 12, 16, 24 또는 36칸 »smartCompartment«는 기계식 잠금 서랍의 칸막이 위에 장착합니다. 36칸은 75~150 mm에서만 가능. 칸 깊이 = 서랍 높이 − 19 mm.
- 기계식 캐비닛은 중앙 잠금 장치가 있으며 서랍 수에 제한이 없습니다. 전자식 캐비닛은 최대 20개의 서랍을 가지며 테이블 전자 장치, »cockpit«, TMS 워크스테이션 등의 제어 장치가 필요합니다.
- 전자식용 소프트웨어: ZOLLER Smart Cabinets 기본 패키지, ZOLLER TMS 버전 1.18.23 이상(인터페이스 포함), TMS 통합.
설정 가능한 적재 높이
| 600 mm, 900 mm, 1225 mm |
장 크기
| »toolOrganizer 600«– 높이 x 너비 x 깊이: 875 x 800 x 790 mm |
| »toolOrganizer 900«– 높이 x 너비 x 깊이: 1175 x 800 x 790 mm |
| »toolOrganizer 1225«– 높이 x 너비 x 깊이: 1500 x 800 x 790 mm |
적재량
| 서랍당 최대 80kg, 옵션으로 최대 160kg (서랍 높이 150mm 이상) |
실행

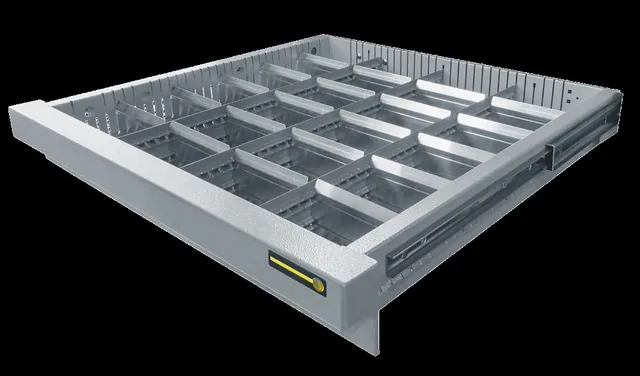

| 기계식 중앙 잠금 장치 |

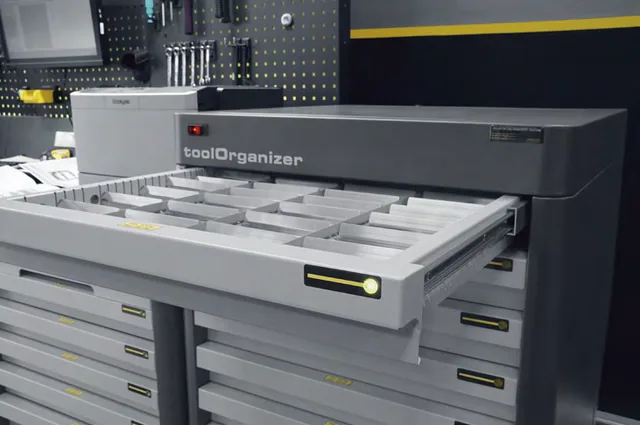

| 전자식 서랍 잠금 장치 |

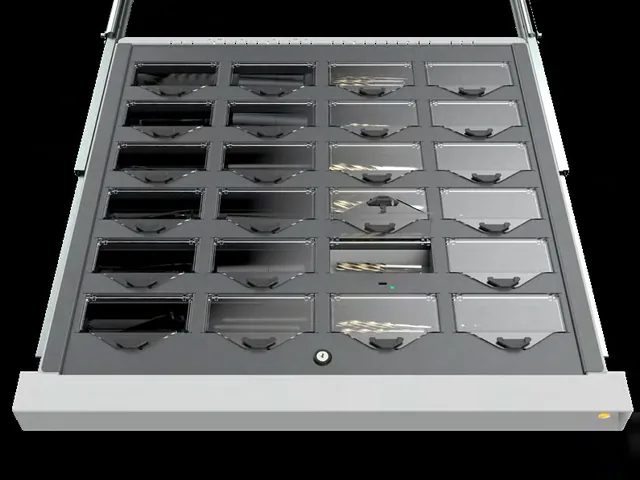

| 전자식 개별 칸막이 잠금 장치 »smartCompartment« |
제어

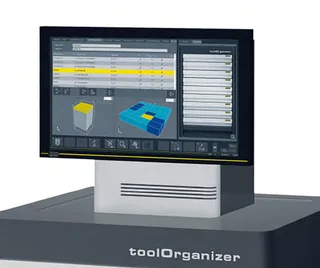

| 테이블 전자 장치 |

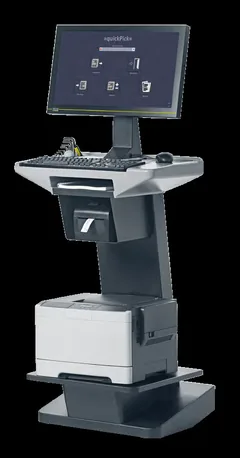

| »quickPick«제어 소프트웨어가 탑재된 별도 »cockpit«제어 장치 |

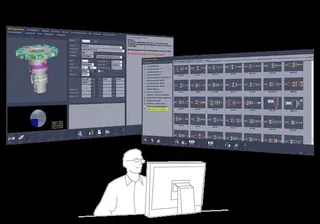

| TMS Tool Management Solutions – 워크스테이션 |
| ZOLLER 조정 및 측정 장비 – Smart Cabinets 소프트웨어 모듈 포함 |
서랍 높이
| 75mm, 100mm, 125mm, 150mm, 175mm, 200mm, 250mm, 300mm |
서랍 구성
| 4칸, 8칸, 12칸, 16칸, 24칸, 48칸 |
