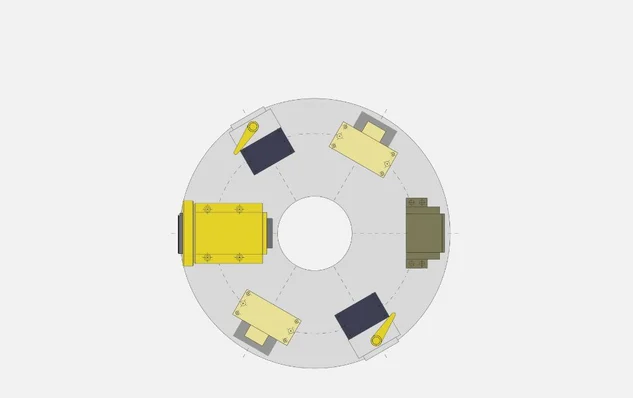

장착 구성 D 745
<6분할 타입>

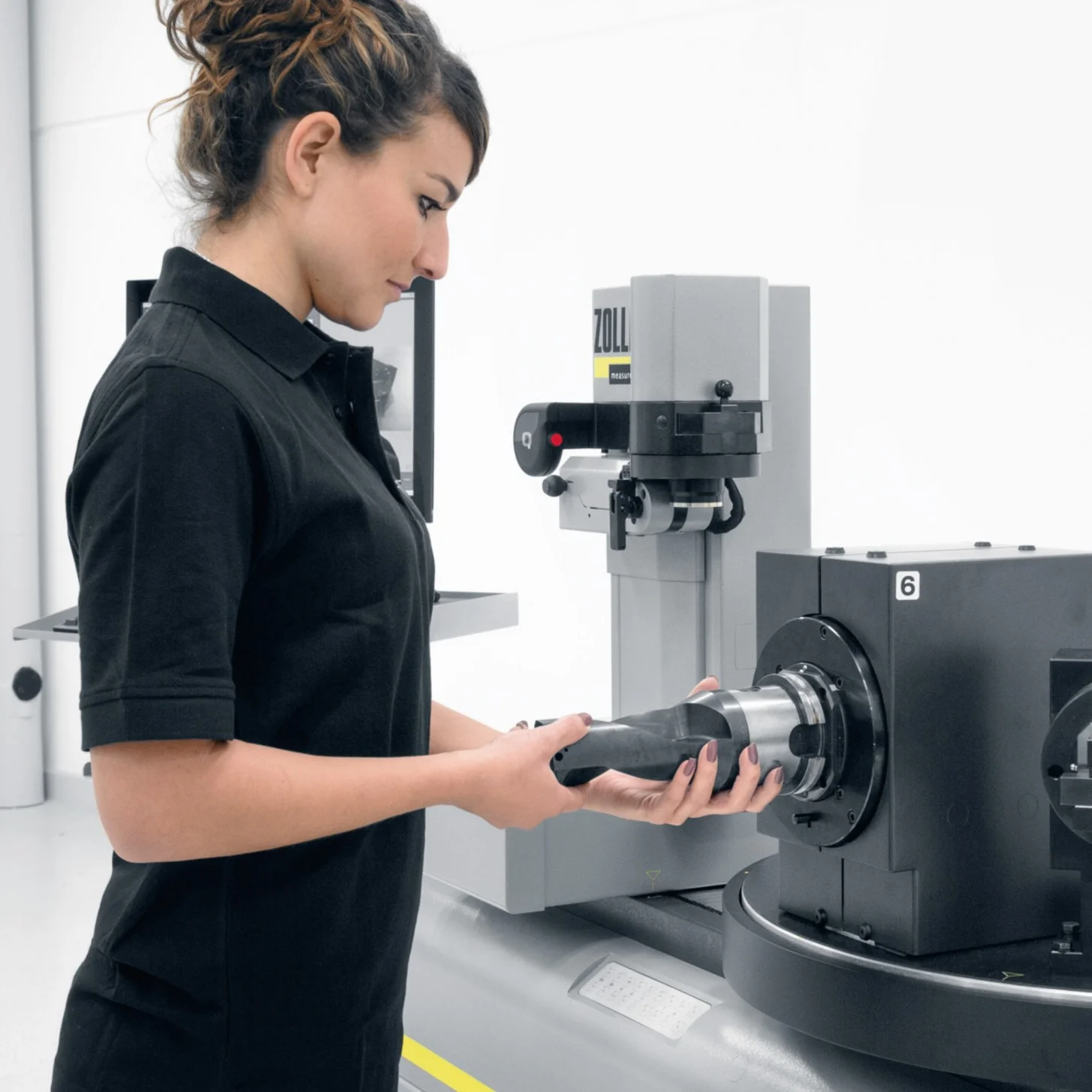

다양한 공구 홀더 대응:
리볼버 테이블을 회전하기만 하면,
필요한 공구 홀더를 항상 측정 영역에서 바로 사용할 수 있습니다.
졸러(ZOLLER) 리볼버 테이블
세심하게 설계된 편리한 구조
리볼버 테이블이라고 해서 모두 같은 리볼버 테이블은 아닙니다.
ZOLLER 리볼버 테이블은 매우 견고하고, 조작이 간편하며,
절대적으로 정밀하게 작동합니다.
길게 돌출된 공구나 무거운 공구를 장착해도 휘어지지 않으며,
원하는 위치로 부드럽게 회전합니다.
공압 및 전기 요소는 자동으로 도킹됩니다.
상승과 하강은 버튼 조작으로 동력 구동되며,
하강 동작은 전자식으로 모니터링되고 시각적으로 표시됩니다.
고객 요구에 따라 다양한 공구 홀더를 장착할 수 있으며,
4분할, 6분할, 8분할, 12분할 타입과
폭넓은 공구 홀더 옵션 중에서 선택할 수 있습니다.
장착 구성 D 745
장착 구성 D 745
<8분할 타입>
유연한 장착 구성:
유니버설 홀더 HGH-UZ 4개,
기본 홀더 GA-PP 2개,
기본 홀더 GA 2개를 장착할 수 있습니다.
사용 가능한 어댑터와 보조 홀더의 수는
사실상 거의 제한이 없습니다.
장착 구성 D 900
<12분할 타입>
유니버설 홀더 HGH-UZ:
회전 공구와 고정 공구 모두에 사용할 수 있는
유니버설 홀더 HGH-UZ입니다.
추가로 Göltenbodt, Schütte, Traub, Index 및
기타 특수 공구 홀더도 장착할 수 있습니다.

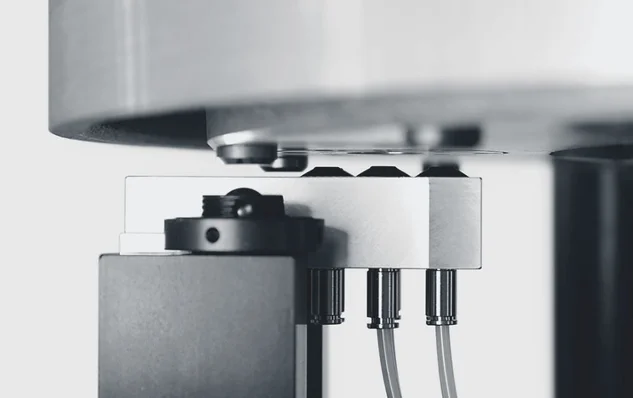

도킹 및 지지 시스템
전기 및 공압 요소를 위한
지능형 도킹 시스템을 통해
리볼버 테이블을 제한 없이 회전할 수 있습니다.

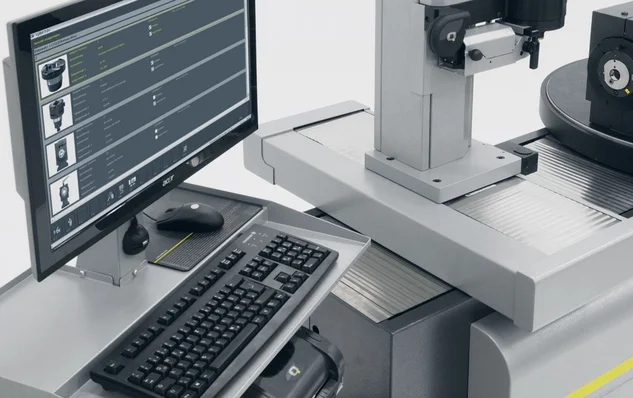

자동 영점 선택
»hyperion 500/700«에서는
리볼버 테이블 위치 설정을 통해
자동 영점 선택이 가능합니다.
해당 기능은 선택 사양입니다.

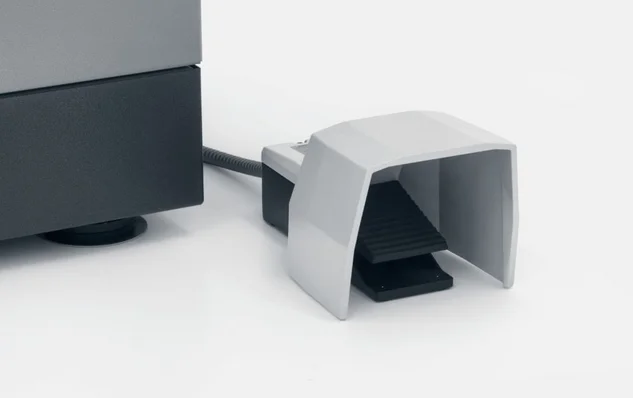

풋 스위치
공구 홀더에 장착된 공구를
간편하게 클램핑 및 해제할 수 있습니다.
해당 기능은 선택 사양입니다.
»pilot 4.0«은 언제나 성공의 길로 나아가고 있습니다
»pilot 4.0«은 모든 ZOLLER 공구 설정 및 측정 장비를 위한
폭넓고 완성도 높은 소프트웨어 솔루션입니다.
직관적인 그래픽 기반 조작 안내가 작업자를
빠르고 안전하게 정밀한 측정 결과까지 이끌어줍니다.
덕분에 »pilot 4.0«은 조작이 매우 간편하여,
복잡한 측정 작업도 바로 수행할 수 있습니다.
동시에 다양한 기능을 갖추고 있어,
어떤 요구사항에도 적합한 솔루션을 제공합니다.
이것이 »pilot 4.0«이
공구 설정, 측정, 검사 분야에서
전 세계적으로 독보적인 기준으로 평가받는 이유입니다.
공구별 정보
어댑터 관리
- 개별 식별을 위한 공구 명칭
- 공차 정보가 포함된 공칭값
절삭날 형상
자동으로 인식된 절삭날 형상
기능 버튼
직관적으로 이해할 수 있는 아이콘
절삭 날의 현재 카메라 이미지
- 동적 십자선
- 선택 가능한 기준축 기준의 각도 표시
현재 위치 정보
- 축의 현재 위치 정보
- 현재 활성화된 절삭 형상
공구별 정보
공구별 정보
어댑터 관리
어댑터 관리
- 개별 식별을 위한 공구 명칭
- 공차 정보가 포함된 공칭값
절삭날 형상
절삭날 형상
자동으로 인식된 절삭날 형상
기능 버튼
기능 버튼
직관적으로 이해할 수 있는 아이콘
절삭 날의 현재 카메라 이미지
절삭 날의 현재 카메라 이미지
- 동적 십자선
- 선택 가능한 기준축 기준의 각도 표시
현재 위치 정보
현재 위치 정보
- 축의 현재 위치 정보
- 현재 활성화된 절삭 형상
