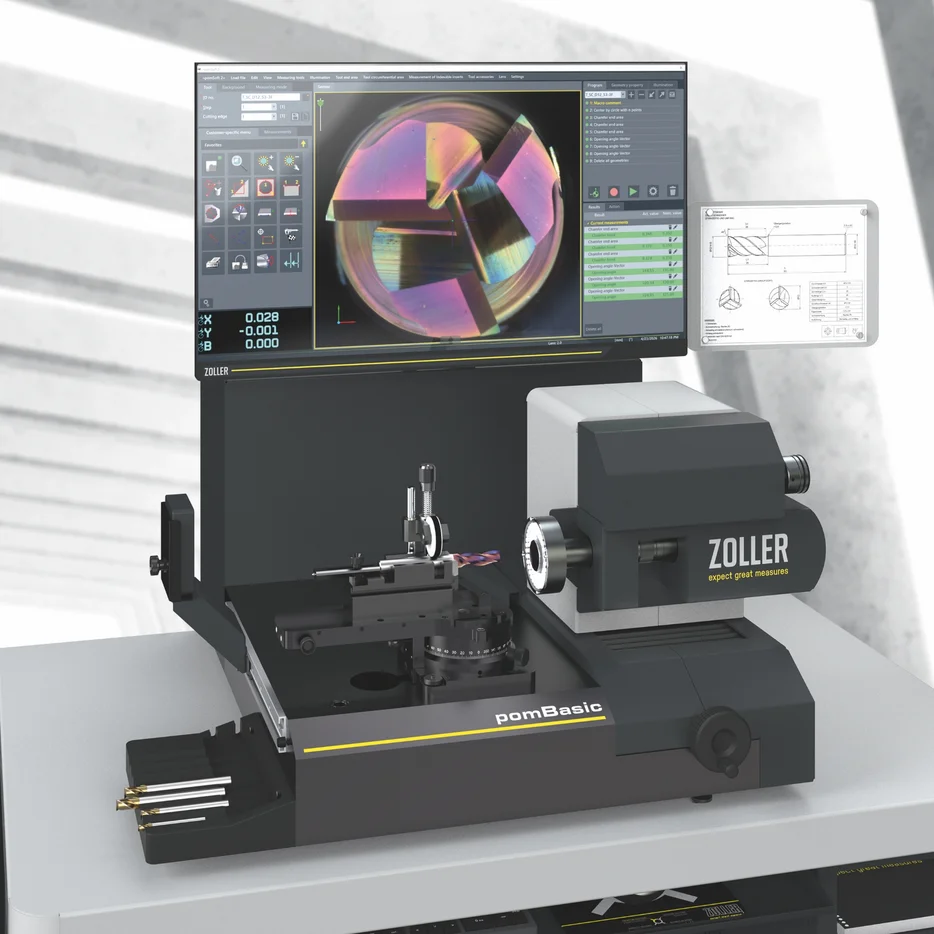

Quer acelerar os seus processos de trabalho? Então, utilize a abreviatura na ferramenta de medição e verificação de ferramentas. Os aparelhos de inspeção »pomBasic« da ZOLLER são a solução ideal.

Evite deslocações desnecessárias à sala de medição – beneficie-se de processos eficientes e resultados precisos em tempo recorde. Com suas medidas compactas, os aparelhos de inspeção »pomBasic« da ZOLLER podem ser posicionados em qualquer lugar da produção.

Solicite agora uma conversa com um especialista 1:1

Calibrar aparelhos de medição no local com corpos de prova certificados e padrões de referência é uma parte importante da garantia de qualidade da E. ZOLLER GmbH & Co. KG – assim garantimos resultados de medição fiáveis e a alta precisão dos seus produtos de acordo com as normas vigentes.

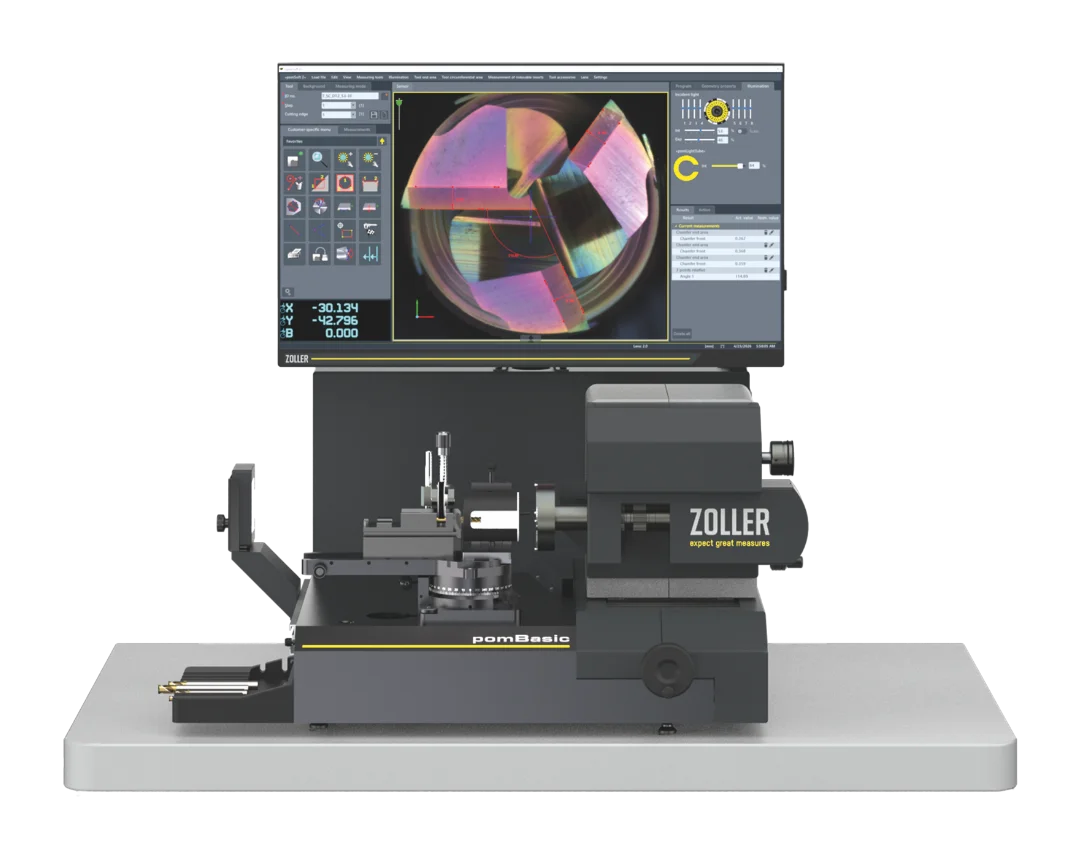

Tecnologia compacta de verificação e medição

Navegação intuitiva

Segurança certificada

Compacidade nos detalhes

Software »pomSoft 2«

O software »pomSoft 2« – é intuitivo, com vista geral e permite ao operador realizar medições confiáveis. O monitor TFT a cores de 32" destaca-se pelo seu padrão industrial e pela integração direta no dispositivo.

câmera de luz incidente

Câmera de luz incidente – cujo eixo pode ser ajustado manualmente com precisão ou, adicionalmente, controlado por CNC, dependendo da aplicação. Dependendo da versão, a câmera a cores com lente zoom, a câmera monocromática com abertura fixa ou a câmera monocromática com lente zoom são disponibilizadas para a inspeção de microferramentas.

iluminação suplementar

Iluminação suplementar – permite a medição da luz transmitida na zona periférica. Assim, é possível medir contornos exteriores, comprimentos de degraus, ângulos de ponta e muito mais.

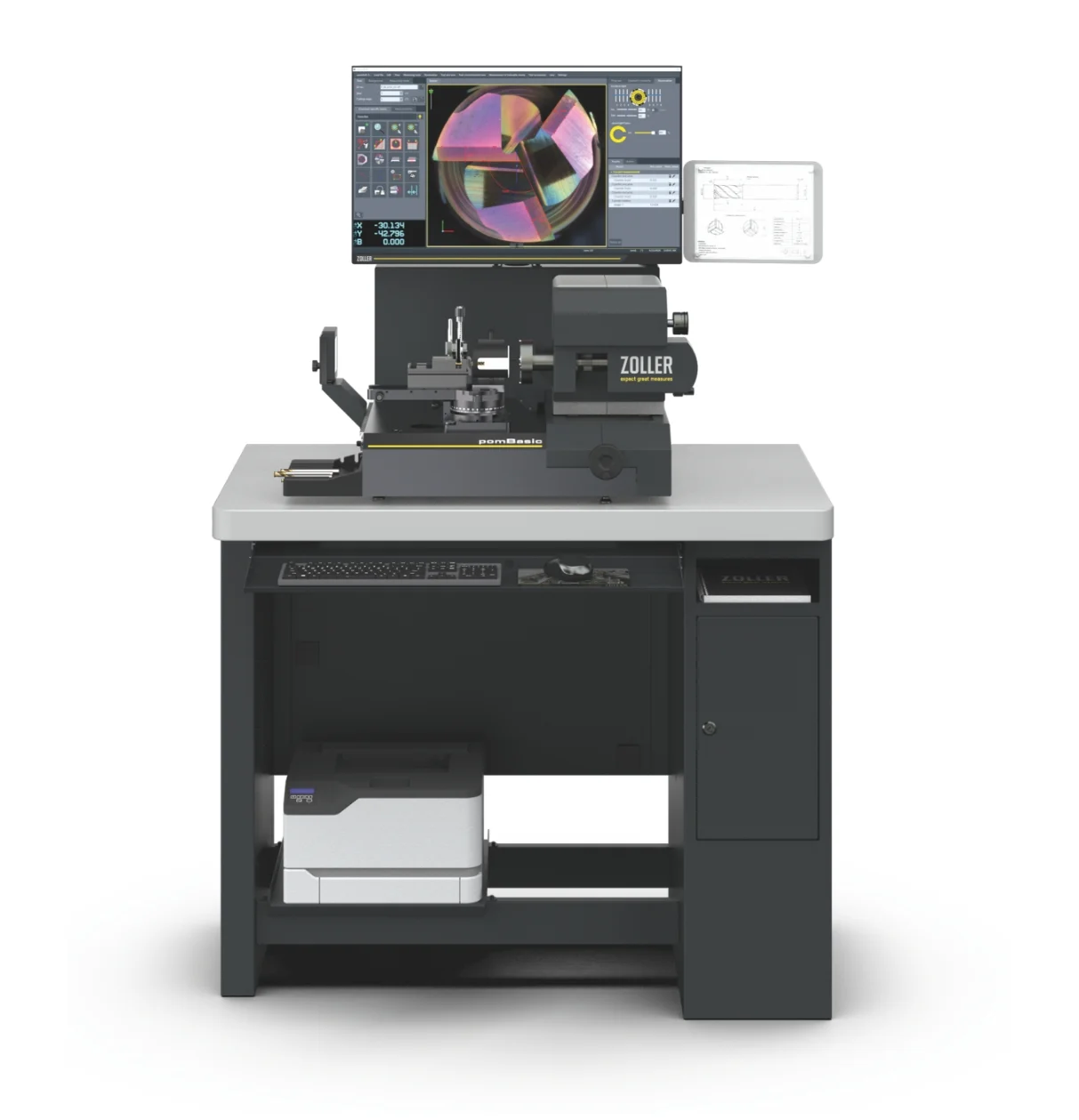

Suporte para rato e teclado

Suporte para rato e teclado – é uma gaveta extraível que poupa espaço e está localizada de forma ergonómica na estrutura inferior da mesa.

Impressora a laser a cores

Impressora a laser a cores – para impressão de relatórios e listas, tem o seu lugar na prática estrutura inferior da secretária.

Suporte de desenho

Suporte de desenho – é ideal para fixar desenhos nas imediações do local de medição. A junta esférica magnética permite um alinhamento flexível e ótimo para o operador. Graças aos ímanes, os desenhos podem ser facilmente fixados e rapidamente trocados.

Ajuste fino manual

Ajuste fino do eixo X e do eixo Y

Ajuste fino dos eixos X e Y – é sensível e sem folga de inversão, sendo assim ideal para a medição orientada para o processo de medição de ferramentas.

»pomLightTube«

Iluminação suplementar »pomLightTube«

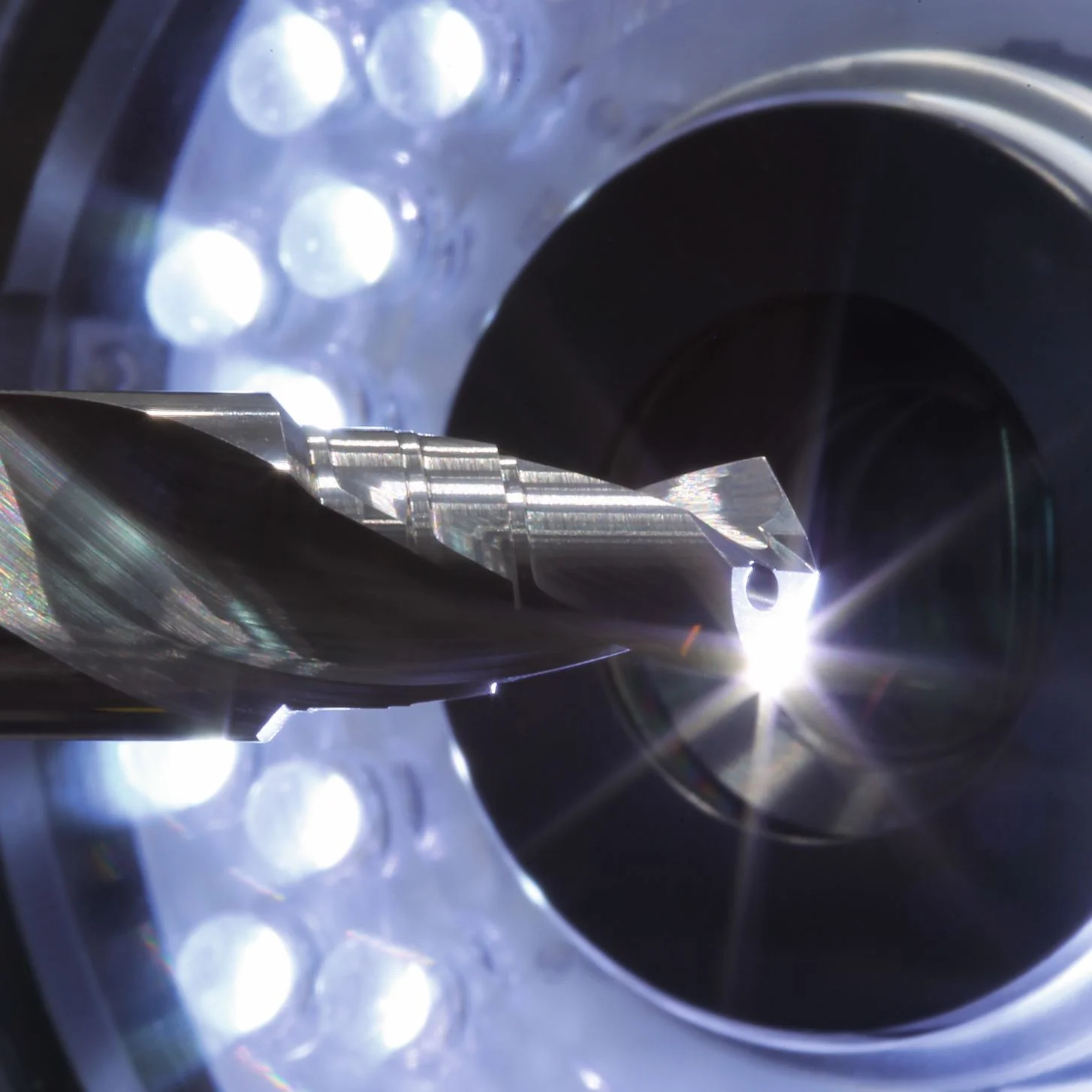

Iluminação suplementar »pomLightTube« – com o túnel de iluminação LED, proporciona uma iluminação de alto contraste da Lâmina da ferramenta sob Luz incidente. Além disso, é possível instalar opcionalmente uma iluminação pontual para iluminar na perfeição as Geometrias da ferramenta que são cobertas.

Suporte para documentos e acessórios

Compartimento para documentos e acessórios

Compartimento para documentos e acessórios – localizado na estrutura inferior, oferece espaço de arrumação suficiente e acesso confortável aos seus documentos e acessórios.

Inspecionar automáticamente

Tem tarefas de medição repetitivas e pretende executá-las de forma efetiva? A ZOLLER também tem a solução perfeita para isso: graças à função macro, as medições repetidas podem ser guardadas de forma simples e fiável.

Basta clicar uma vez no seu programa macro guardado e o processo de medição é automático: simples de utilizar.

Exibição do seu programa macro atualmente carregado para um arranque rápido do programa

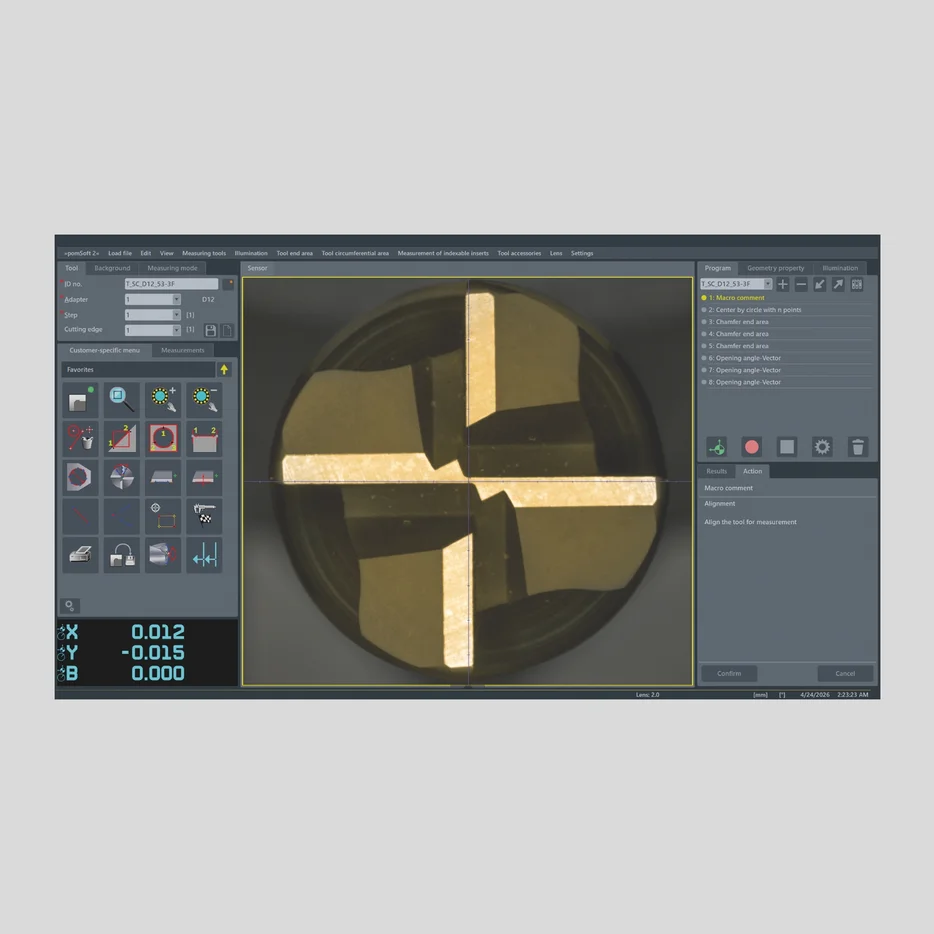

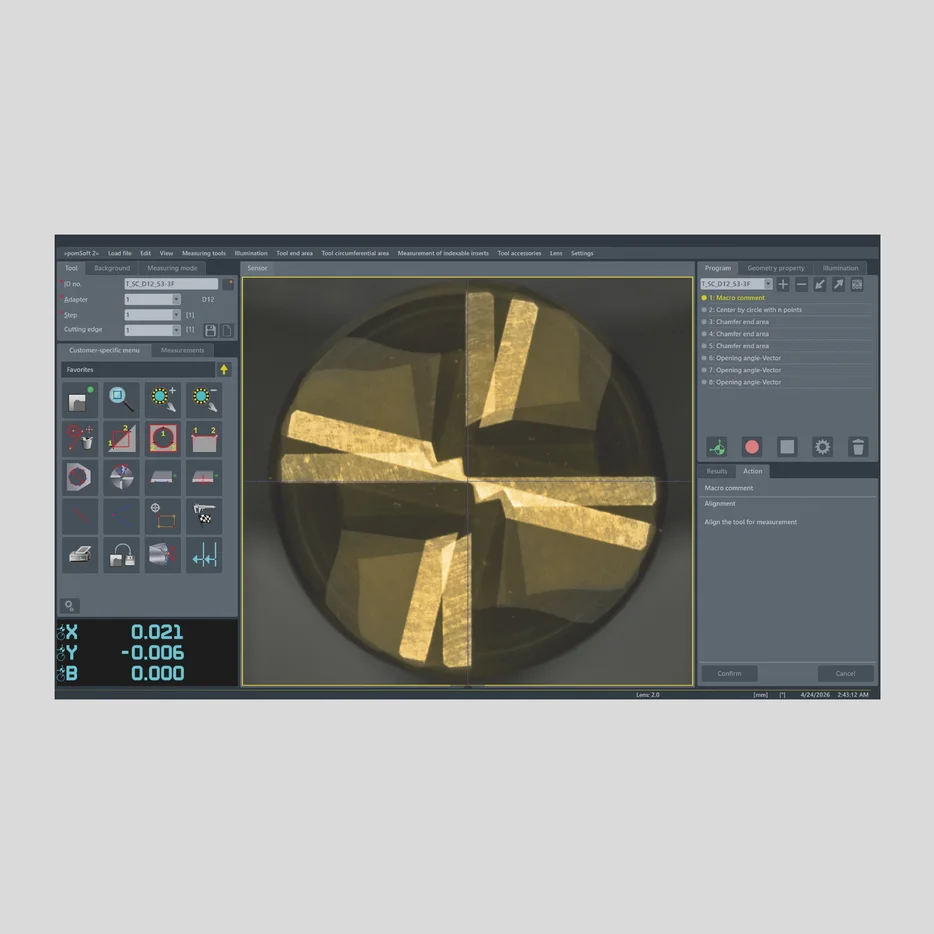

1. Início do programa com exibição da imagem de referência

2. Posicionar a ferramenta a ser medida em relação à imagem de referência

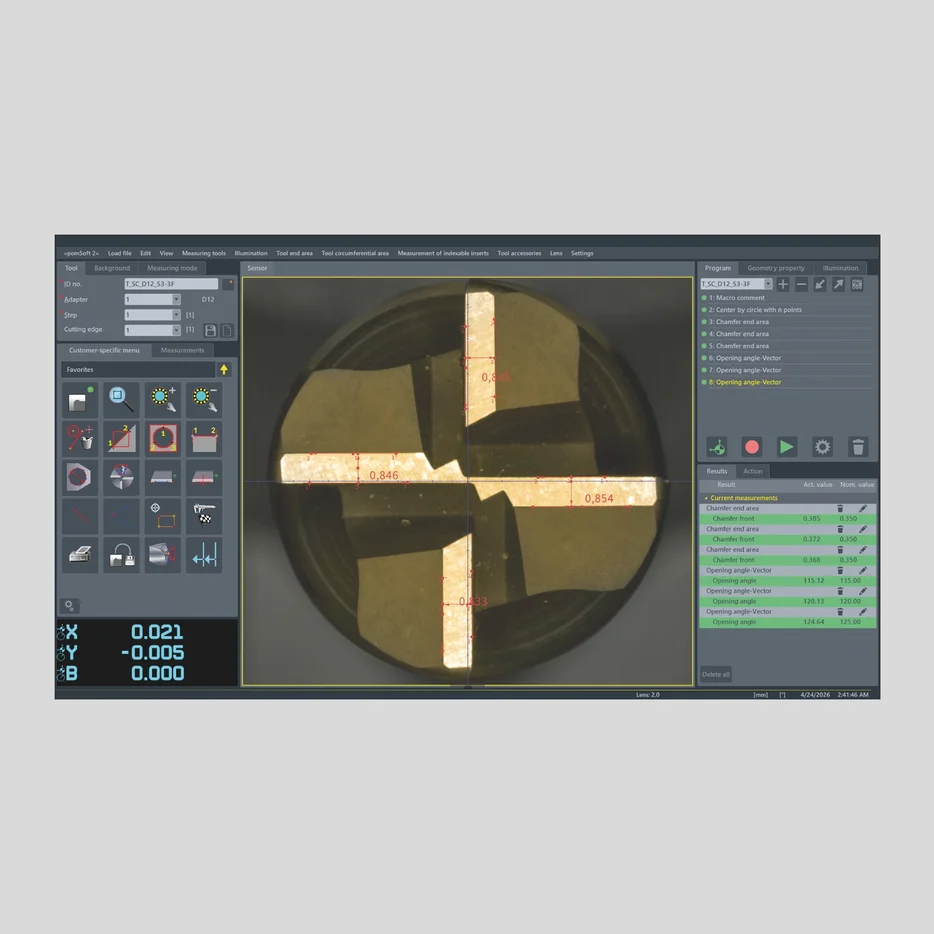

3. Medição automática dos parâmetros definidos

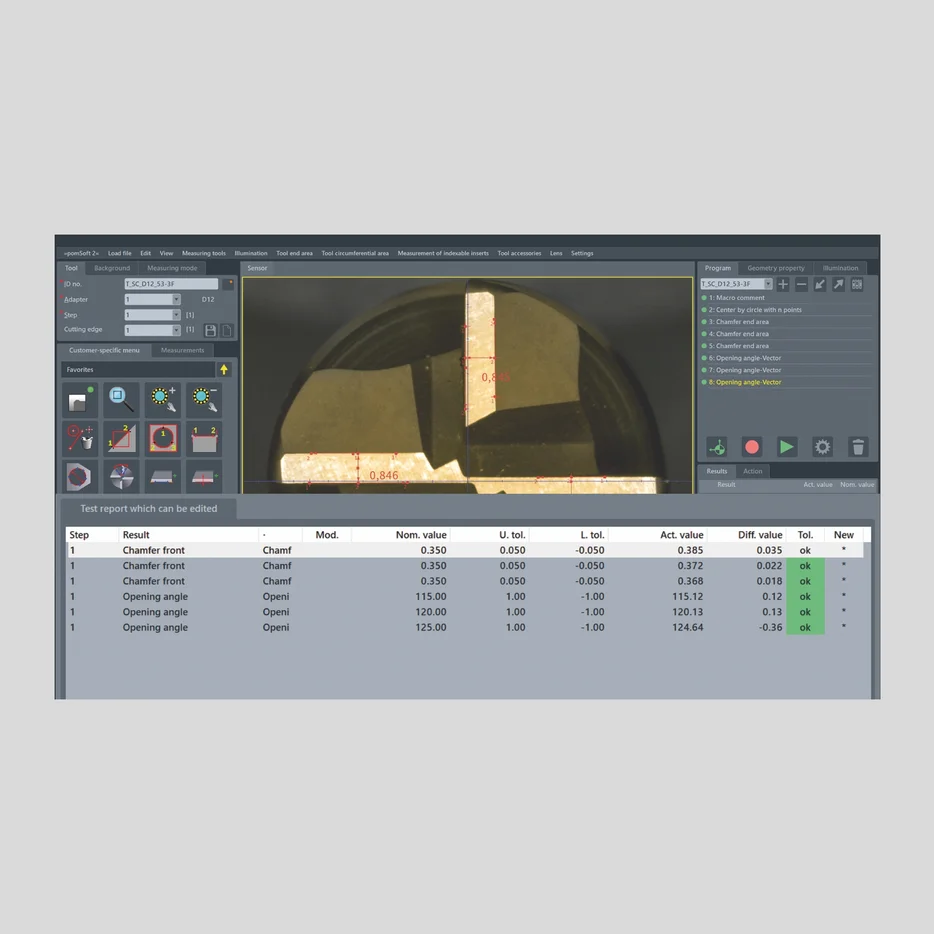

4. Vista geral de todos os resultados de medição determinados com tolerâncias

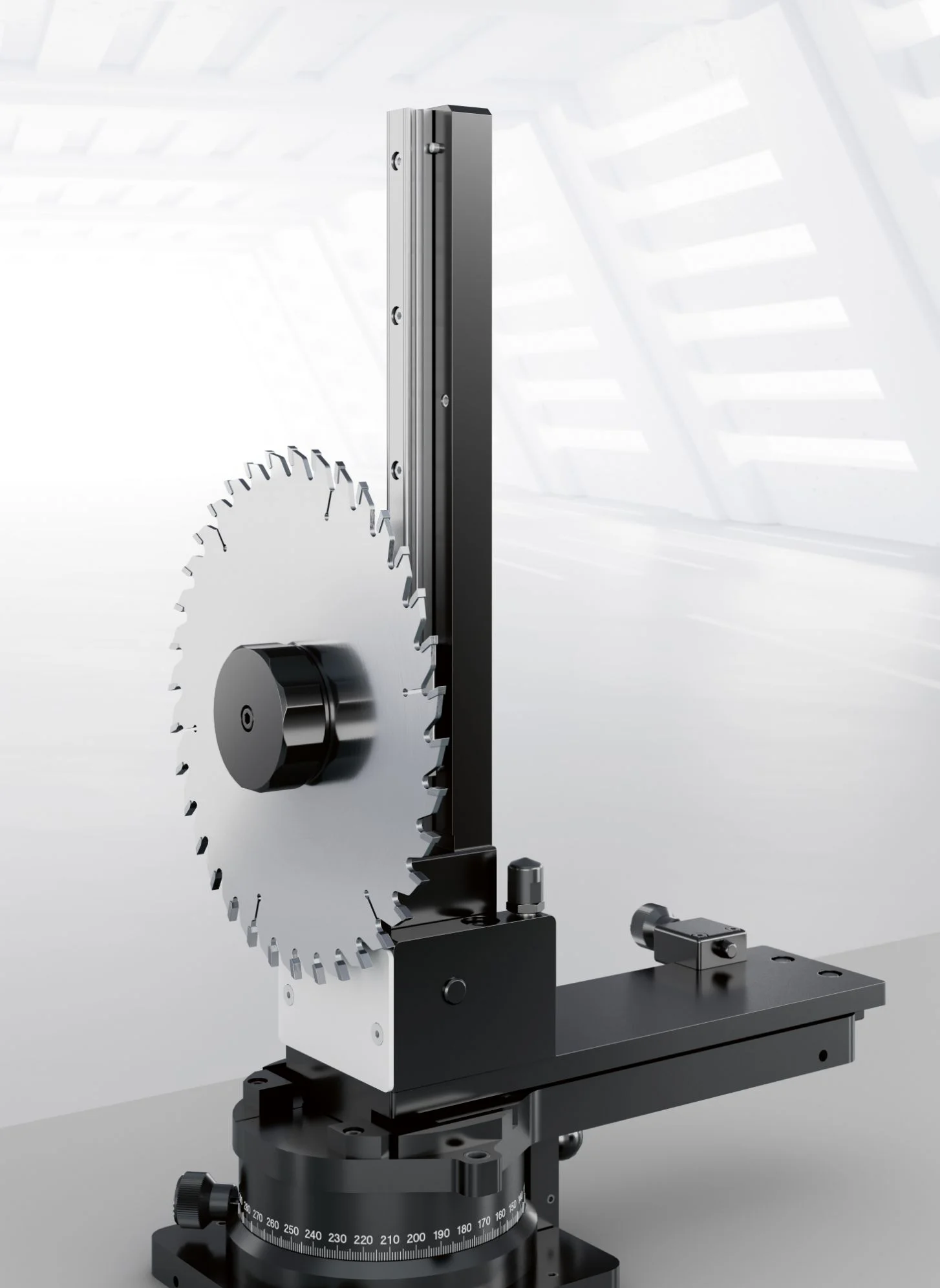

Medir lâminas de serra dente a dente

O suporte de lâmina de serra expande o leque de aplicações do »pomBasic«. Com ele, é possível tensionar lâminas de serra com diâmetros de 150 mm a 600 mm com os anéis redutores correspondentes.

Processamento de imagem »pomSoft 2« Mesa giratória ZOLLER

»pomSoft 2«

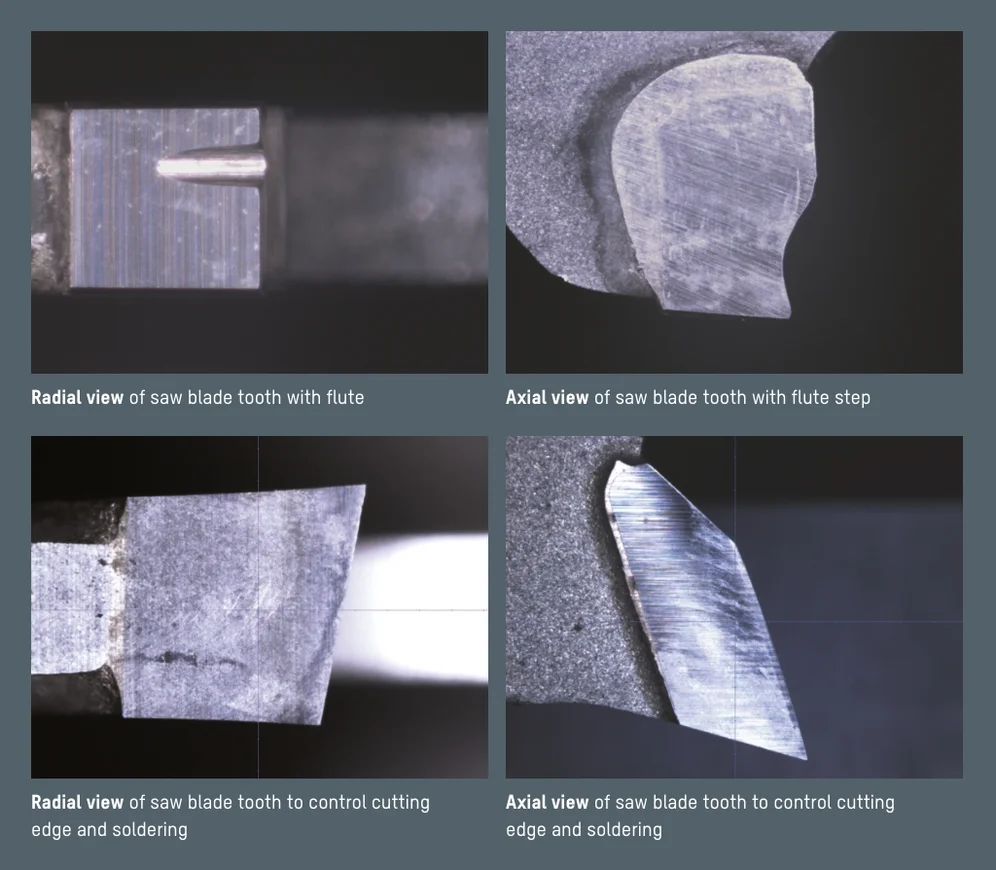

Com o processamento de imagem »pomSoft 2«, é possível determinar uma variedade de parâmetros e geometrias nos dentes das lâminas de serra, tanto no sentido axial como radial, com Luz incidente.

A verificação de factos para ferramentas

Um ZOLLER »pomBasic« é fácil, rápido e seguro de manusear – três qualidades imbatíveis que não poderiam ser mais precisas. Mas também a sua construção oferece a base para medições com precisão de µm: a disposição dos eixos lineares e a passagem de cabos integrada, com a ergonomia e a durabilidade daí resultantes, são únicas no mercado.

A solução ZOLLER para inspeção e medição comprova o que muitos afirmam: qualidade.

Mais sobre Inspeção e Medição

Inspeção de ferramentas cuidadosamente pensada

Processos de medição assistidos, protocolos de teste completos com um simples clique e a gestão específica de ferramentas de todos os parâmetros na base de dados central de ferramentas ZOLLER z.One garantem processos de fabricação eficientes e qualidade rastreável a qualquer momento.
