»toolBalancer«
O sistema de balanceamento com tecnologia de
ponta e design ergonómico
Defendemos o progresso inteligente
Com ferramentas equilibradas de forma ideal e altamente precisa, consegue uma maior durabilidade das ferramentas, um tempo de funcionamento mais longo do fuso e uma melhor qualidade de superfície dos seus componentes. Com o »toolBalancer«, consegue não só equilibrar as suas ferramentas, mas também toda a sua produção, alcançando o equilíbrio perfeito entre sustentabilidade, eficiência e progresso.

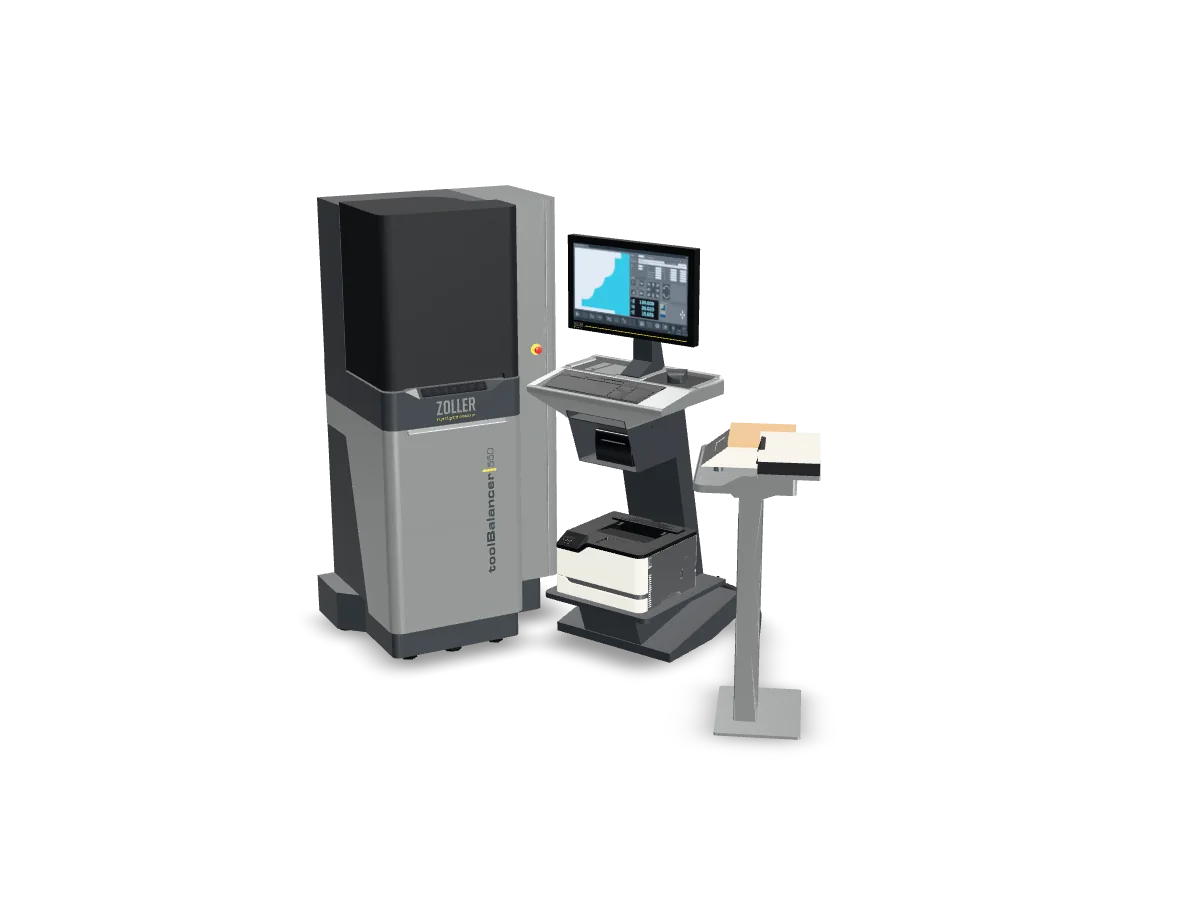

»toolBalancer 550« em tamanho real – na sua fábrica
Com a realidade aumentada, o equipamento aparece à escala real exatamente onde vai trabalhar: contorne-o e verifique o espaço e os acessos antes de encomendar. No computador, rode e amplie o modelo CAD aqui mesmo.
- Largura
- 1,54 m
- Profundidade
- 2,02 m
- Altura
- 1,73 m
- Área ocupada
- 3,11 m²
Dimensões exteriores do modelo CAD nesta configuração – podem variar consoante o equipamento.
Leia o código QR e coloque o equipamento em tamanho real no seu espaço – com iPhone, iPad ou um dispositivo Android com ARCore.
Verificado pela TÜV e UL/CSA
Base sólida de 500 kg
Melhores resultados de equilíbrio: < 0,4 gmm
A interação de alto desempenho
Capota de segurança »twinPanel«
Capota de segurança »twinPanel«
Corresponde à norma DIN ISO 21940-23 classe C60 para máxima segurança.
O «disco de sacrifício» interno absorve a sujidade, por exemplo, resíduos de lubrificantes de refrigeração e danificações causadas pela separação de componentes. Desta forma, é tido em conta o processo muito importante e frequentemente ignorado do envelhecimento do disco de proteção, que resulta do uso diário. Através de uma troca rápida e económica do disco de sacrifício, o ZOLLER »twinPanel« garante a segurança permanente dos seus operadores.
fuso de alta precisão
Fuso de alta precisão
Com um adaptador de desequilíbrio que corresponde à porta-ferramentas, aceita praticamente qualquer porta-ferramentas. O fuso roda a ferramenta, dependendo do peso, com uma velocidade ajustável de 400 a, no máximo, 1200 rotações por minuto e mede o desequilíbrio com uma precisão de < 0,4 gmm.
Ao projetar o fuso de alta precisão, a ZOLLER deu foco no processo de troca do adaptador, que é seguro e certificado. Um elemento de design especial evita acidentes e danificações causadas por adaptadores de balanceamento não ligados aparafusadamente no fuso.
Depósito de receção de cartões para adaptadores
Depósito de receção de cartões com tampa frontal giratória
Três locais de armazenamento para uma troca de adaptadores ergonómica, rápida e sem esforço para as costas, sem necessidade de se agachar.
recorte da forquilha
Recorte para garfo
Para uma montagem flexível e um transporte simples do »toolBalancer« na sua produção com a ajuda de um empilhador.
Software de operação ZOLLER
Software de operação ZOLLER fácil
A representação gráfica estruturada orienta o operador de forma intuitiva através do processo de medição e balanceamento.
O ajuste da máquina é feito através da entrada dos dados geométricos da ferramenta. Todos os dados são guardados na base de dados e ficam disponíveis para utilização posterior.
Unidade de comando »cockpit«
Unidade de comando separada no »cockpit«
É ajustável em altura e posição, assim como o monitor em inclinação, podendo ser simplesmente deslocado para a posição pretendida, tornando o processo de operação do software o mais confortável possível.
Além da operação de "touch", o »cockpit« oferece a possibilidade de introdução de dados através do rato e do teclado, bem como compartimentos para impressoras de etiquetas e laser, leitores de scanner portátil e ferramentas, como chaves Allen.
Capota de segurança »twinPanel«
Capota de segurança »twinPanel«
Capota de segurança »twinPanel«
Corresponde à norma DIN ISO 21940-23 classe C60 para máxima segurança.
O «disco de sacrifício» interno absorve a sujidade, por exemplo, resíduos de lubrificantes de refrigeração e danificações causadas pela separação de componentes. Desta forma, é tido em conta o processo muito importante e frequentemente ignorado do envelhecimento do disco de proteção, que resulta do uso diário. Através de uma troca rápida e económica do disco de sacrifício, o ZOLLER »twinPanel« garante a segurança permanente dos seus operadores.
fuso de alta precisão
fuso de alta precisão
Fuso de alta precisão
Com um adaptador de desequilíbrio que corresponde à porta-ferramentas, aceita praticamente qualquer porta-ferramentas. O fuso roda a ferramenta, dependendo do peso, com uma velocidade ajustável de 400 a, no máximo, 1200 rotações por minuto e mede o desequilíbrio com uma precisão de < 0,4 gmm.
Ao projetar o fuso de alta precisão, a ZOLLER deu foco no processo de troca do adaptador, que é seguro e certificado. Um elemento de design especial evita acidentes e danificações causadas por adaptadores de balanceamento não ligados aparafusadamente no fuso.
Depósito de receção de cartões para adaptadores
Depósito de receção de cartões para adaptadores
Depósito de receção de cartões com tampa frontal giratória
Três locais de armazenamento para uma troca de adaptadores ergonómica, rápida e sem esforço para as costas, sem necessidade de se agachar.
recorte da forquilha
recorte da forquilha
Recorte para garfo
Para uma montagem flexível e um transporte simples do »toolBalancer« na sua produção com a ajuda de um empilhador.
Software de operação ZOLLER
Software de operação ZOLLER
Software de operação ZOLLER fácil
A representação gráfica estruturada orienta o operador de forma intuitiva através do processo de medição e balanceamento.
O ajuste da máquina é feito através da entrada dos dados geométricos da ferramenta. Todos os dados são guardados na base de dados e ficam disponíveis para utilização posterior.
Unidade de comando »cockpit«
Unidade de comando »cockpit«
Unidade de comando separada no »cockpit«
É ajustável em altura e posição, assim como o monitor em inclinação, podendo ser simplesmente deslocado para a posição pretendida, tornando o processo de operação do software o mais confortável possível.
Além da operação de "touch", o »cockpit« oferece a possibilidade de introdução de dados através do rato e do teclado, bem como compartimentos para impressoras de etiquetas e laser, leitores de scanner portátil e ferramentas, como chaves Allen.
Chegue ao seu destino com segurança e rapidez
O »toolBalancer« torna o balanceamento de ferramentas sobretudo simples: graças à cobertura de segurança »twinPanel« com design ergonómico, teclado de membrana confortável, depósito de receção de cartões para adaptadores de balanceamento e compartimentos na ampla área de trabalho.
O software de operação da ZOLLER, com sua representação gráfica estruturada, orienta o operador de forma intuitiva através do processo de medição e balanceamento. Através das opções de software correspondentes, todas as aplicações de balanceamento estão disponíveis em 1 a 2 níveis de balanceamento, tais como compensação de localização fixa com parafusos de balanceamento ou a utilização de anéis de balanceamento ou balanceamento através da remoção de material, como perfuração ou fresagem.

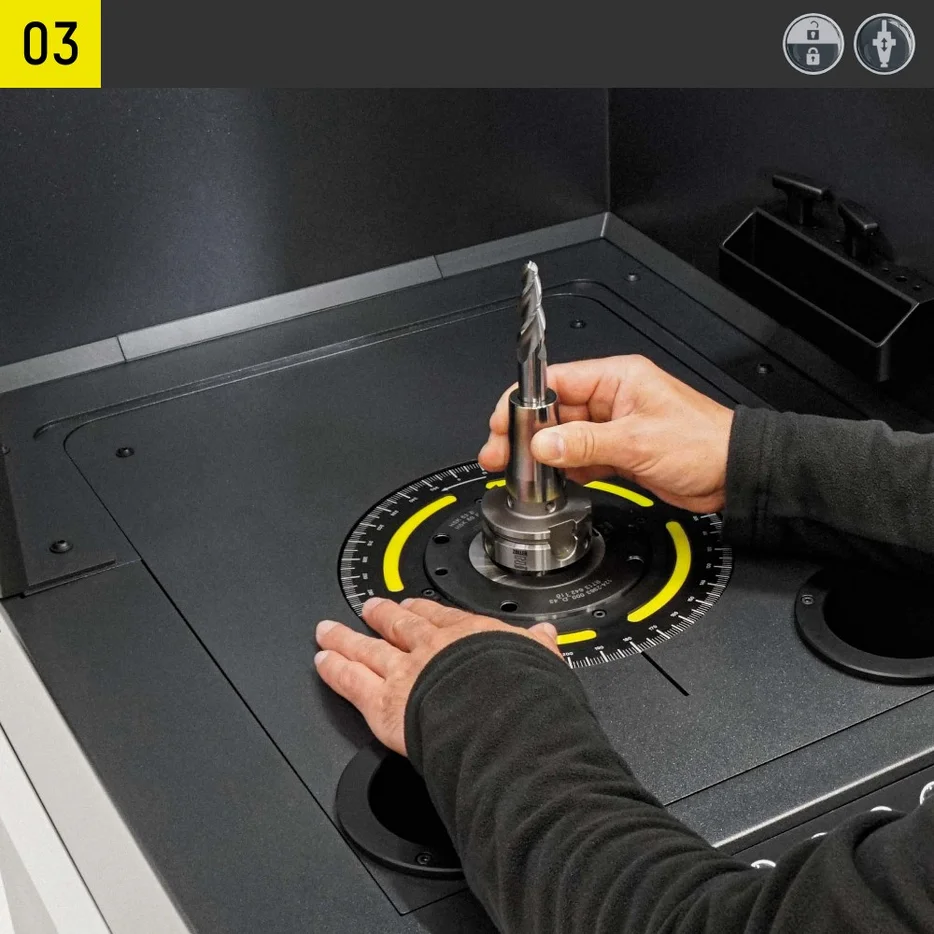

Abrir a tampa, desbloquear a voltagem,
rodar a ferramenta 180° e tensionar.

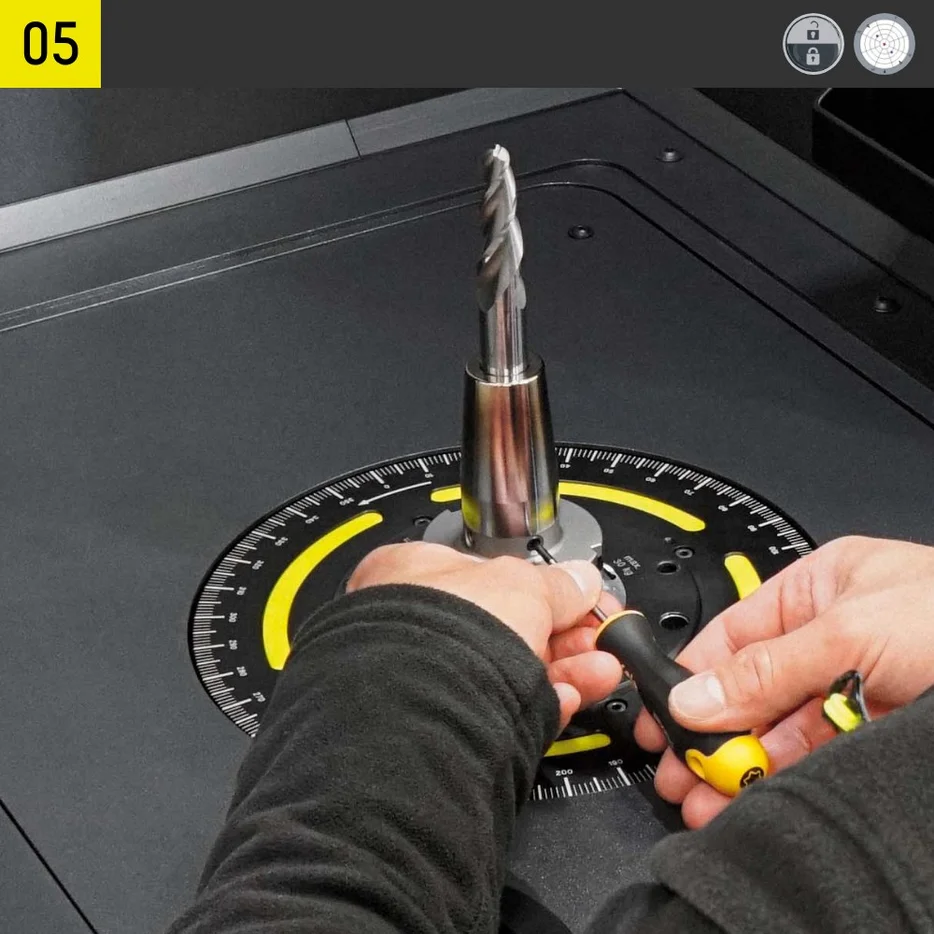

Abra a tampa,
corrija o desequilíbrio (por exemplo, com parafusos de equilíbrio)
Abrir a tampa, usar
a ferramenta e tensionar

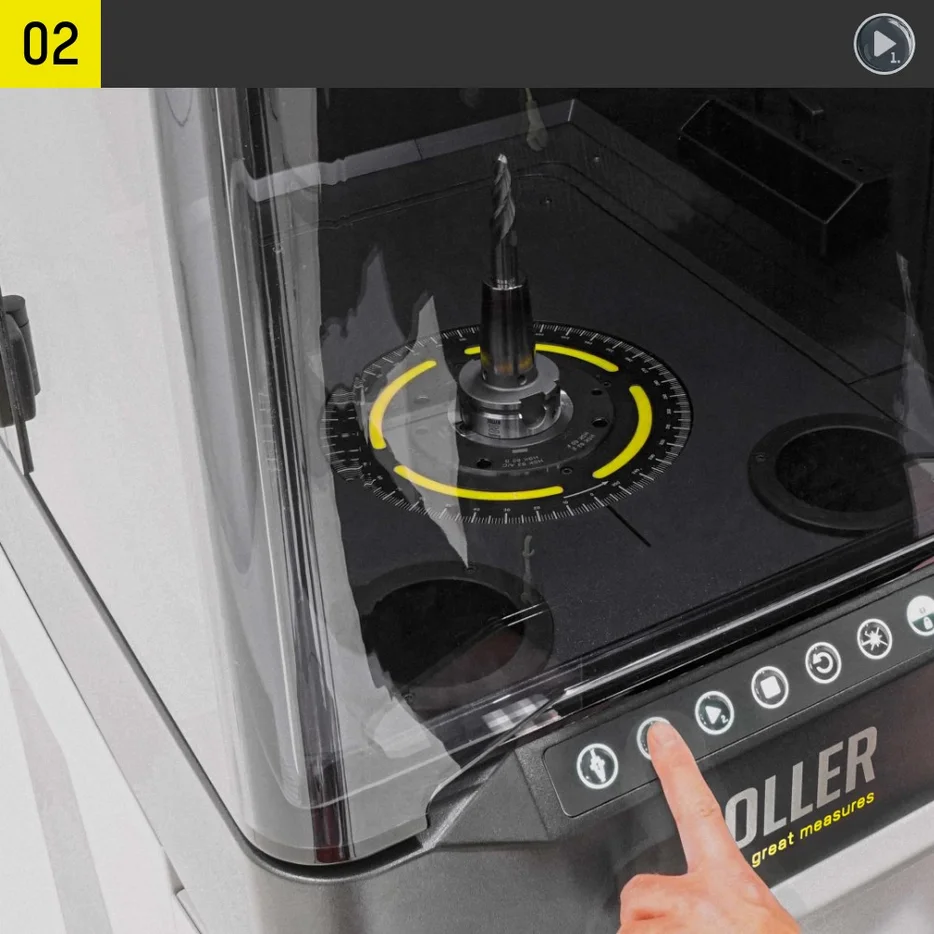

Fecha a tampa e inicie a execução 1

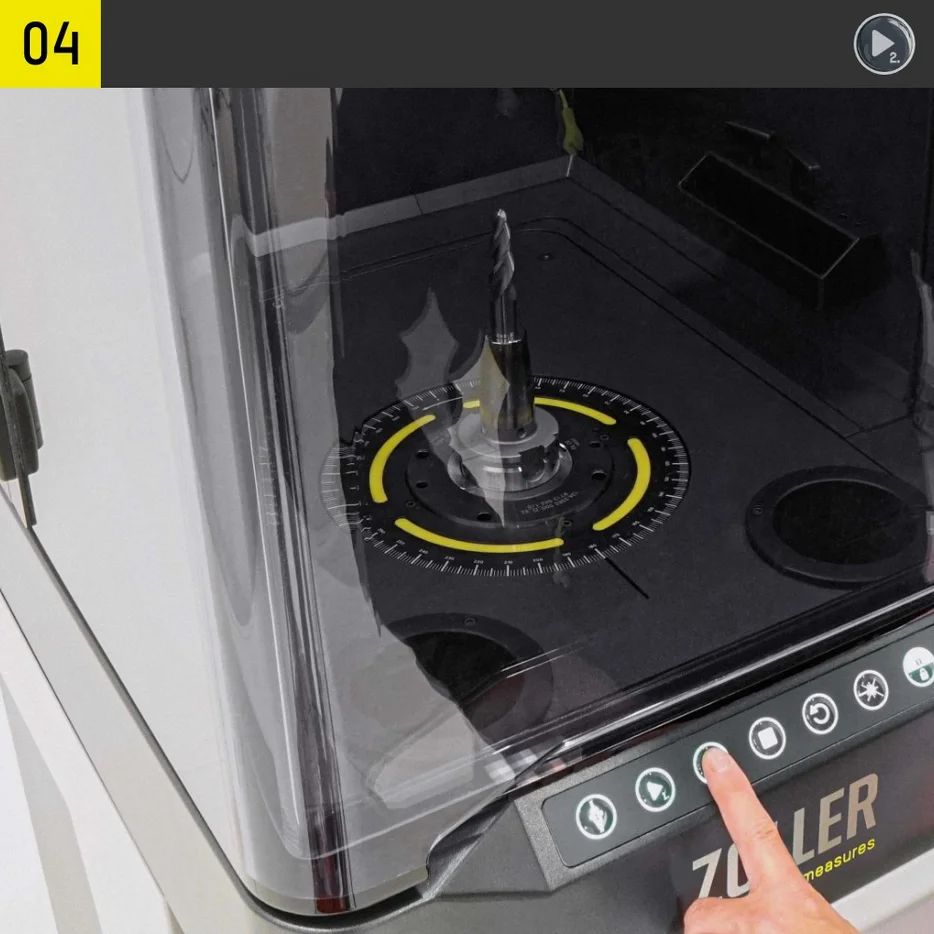

Fecha la tampa y inicia la ejecución 2

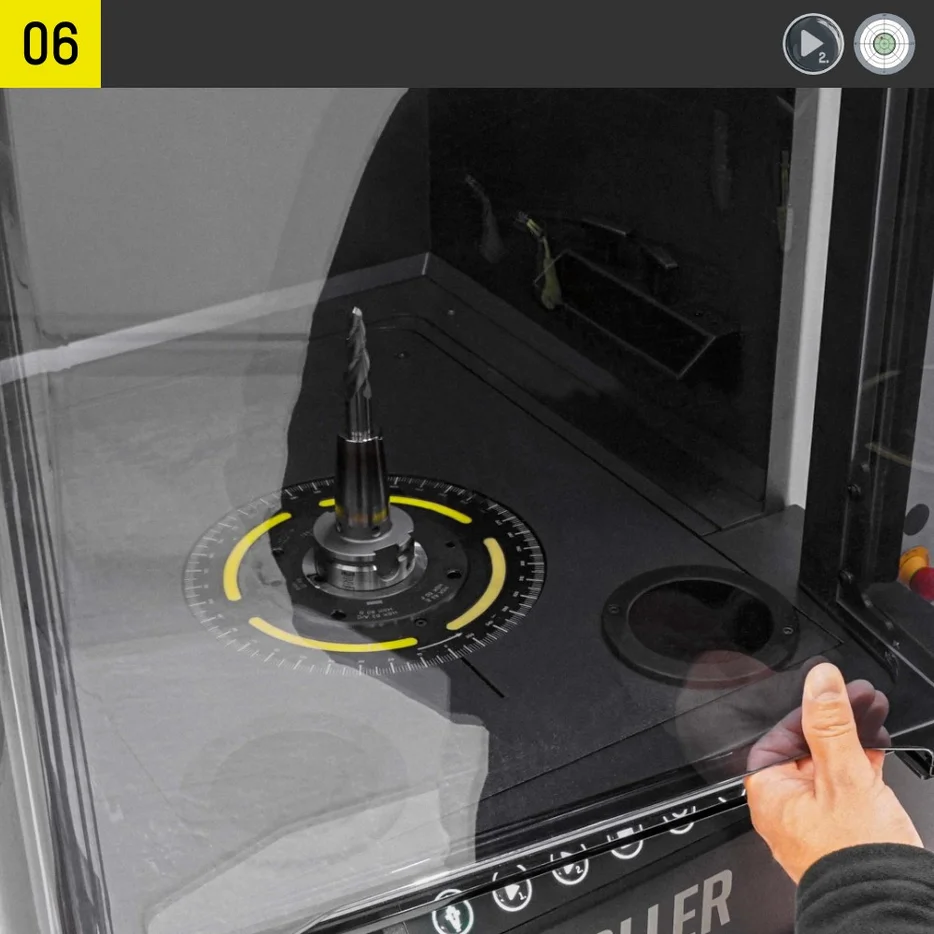

Fechar a tampa e iniciar o ciclo de controlo,
resultado de medição do ciclo de controlo

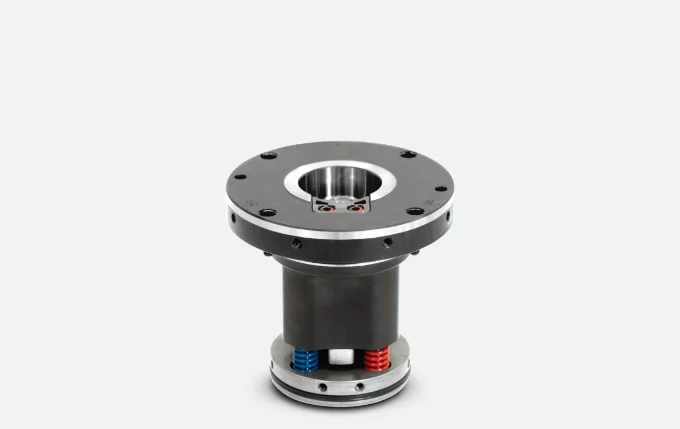

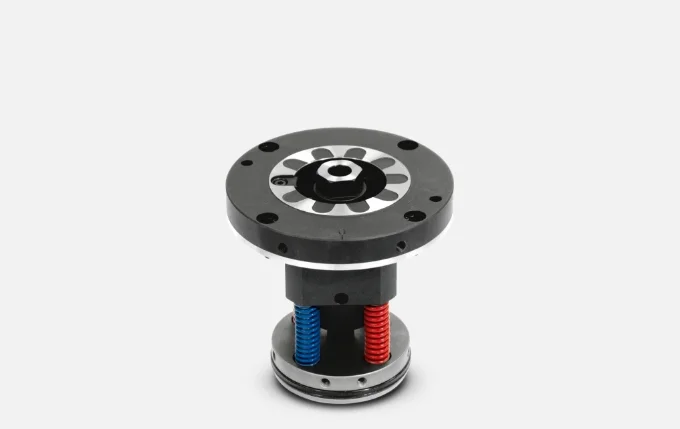

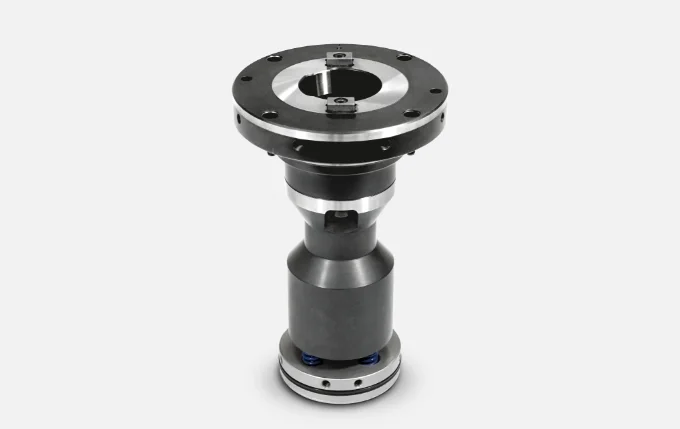

Os nossos adaptadores, fiáveis e exatos
A seleção de adaptadores de equilíbrio ZOLLER de alta precisão, com o seu design exclusivo, permite-lhe o tensionamento movido a energia elétrica e, acima de tudo, seguro de suportes SK, HSK e hastes poligonais cônicas com uma precisão de repetição até agora inatingível.
Outros adaptadores disponíveis mediante pedido.

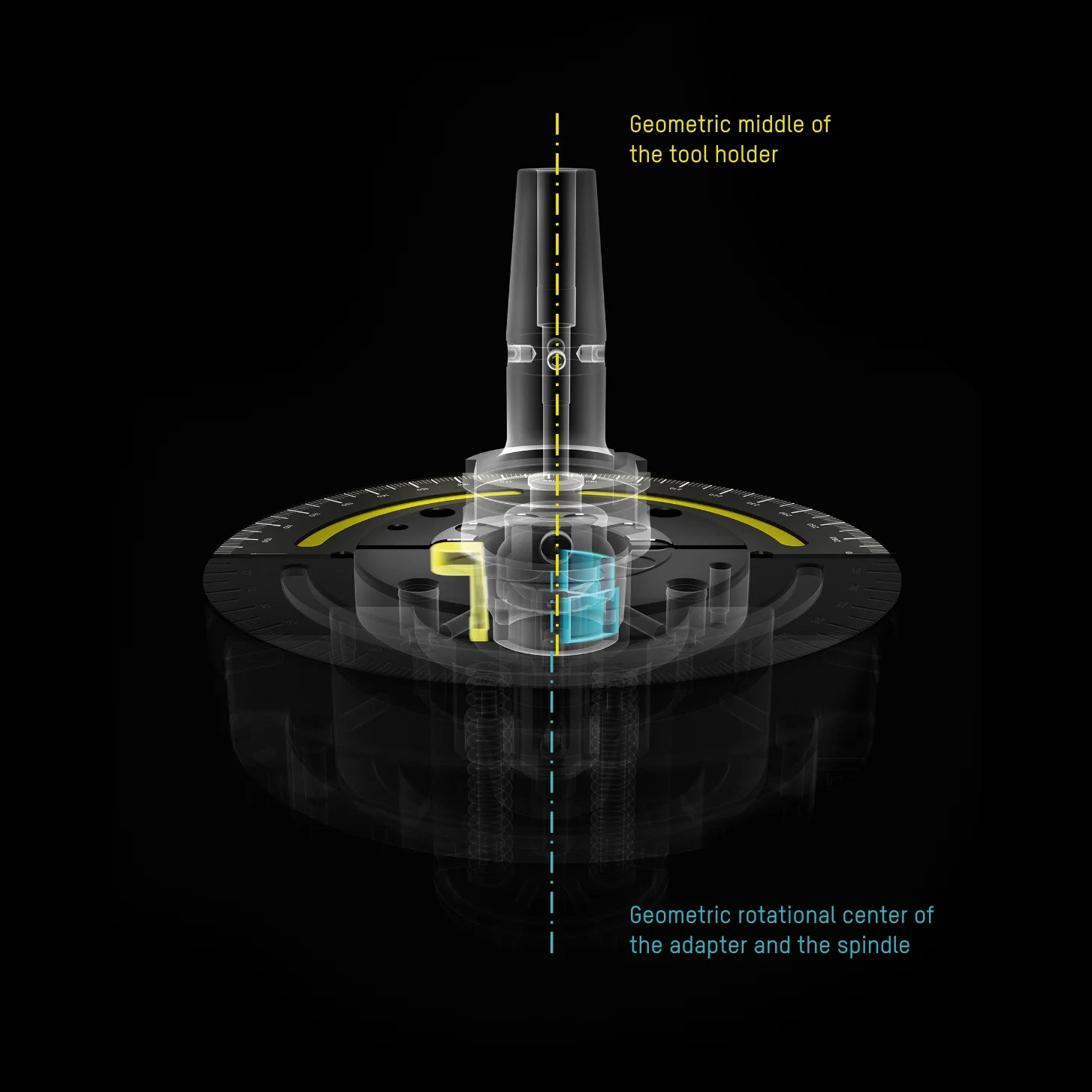

Do meio para a máxima precisão
O desequilíbrio nas ferramentas é causado por uma construção assimétrica e pela consequente distribuição assimétrica da massa. O ZOLLER »toolBalancer« desbloqueia o problema com o mesmo método e, na medição e no equilíbrio das suas ferramentas, coloca um desvio central deliberado no adaptador de equilíbrio.
O adaptador de balanceamento com desvio central é construído com um sistema de dois pontos e uma peça de pressão. Isso resulta num sinal do sensor grande e mais facilmente mensurável e garante resultados de balanceamento altamente precisos, sobretudo com alta qualidade de balanceamento e pequeno desequilíbrio.
Equilibrar significa tranquilidade para as ferramentas
Quando as ferramentas rotativas não funcionam corretamente, ocorrem oscilações. Mesmo a velocidades de rotação baixas, estas podem causar um maior desgaste da ferramenta, perda de qualidade nas superfícies e cargas adicionais nos eixos da máquina. Por isso, faça regularmente a calibração das suas ferramentas num equipamento de calibração da ZOLLER.
Saiba mais sobre as vantagens do equilíbrio da solução ZOLLER.
»toolBalancer 550«
Faça a sua escolha de forma simples e com vista geral ou entre em contacto connosco! Diâmetro máximo da ferramenta: 480 mm, comprimento máximo da ferramenta: 550 mm
»toolBalancer 750«
Faça a sua escolha de forma simples e com vista geral ou entre em contacto connosco! Diâmetro da ferramenta máximo: 480 mm, comprimento da ferramenta máximo: 750 mm
