»pomBasic« | Настольный контроль инструмента

Мы выступаем за умный прогресс

Хотите ускорить рабочие процессы? Тогда выбирайте короткий путь к измерению и контролю инструмента. Серия ZOLLER »pomBasic« – идеальное решение для продуманной, экономически выстроенной подготовки и производства прецизионного инструмента.

Избавьтесь от лишних походов в измерительную лабораторию и получайте эффективные процессы и точные результаты в рекордные сроки. Благодаря компактным размерам контрольные машины ZOLLER »pomBasic« можно разместить в любом месте производства – прямо рядом со шлифовальным станком с ЧПУ, в зоне приёмки товаров или в пункте выдачи инструмента.

Запросить Встреча с экспертом 1:1

Калибровка измерительных приборов на месте с помощью сертифицированных образцов и эталонов – важная часть обеспечения качества в E. ZOLLER GmbH & Co. KG: так мы гарантируем надёжные результаты измерений и высокую точность ваших изделий в соответствии с действующими стандартами.

Компактная контрольно-измерительная техника

Удобное руководство оператора

Сертифицированная безопасность

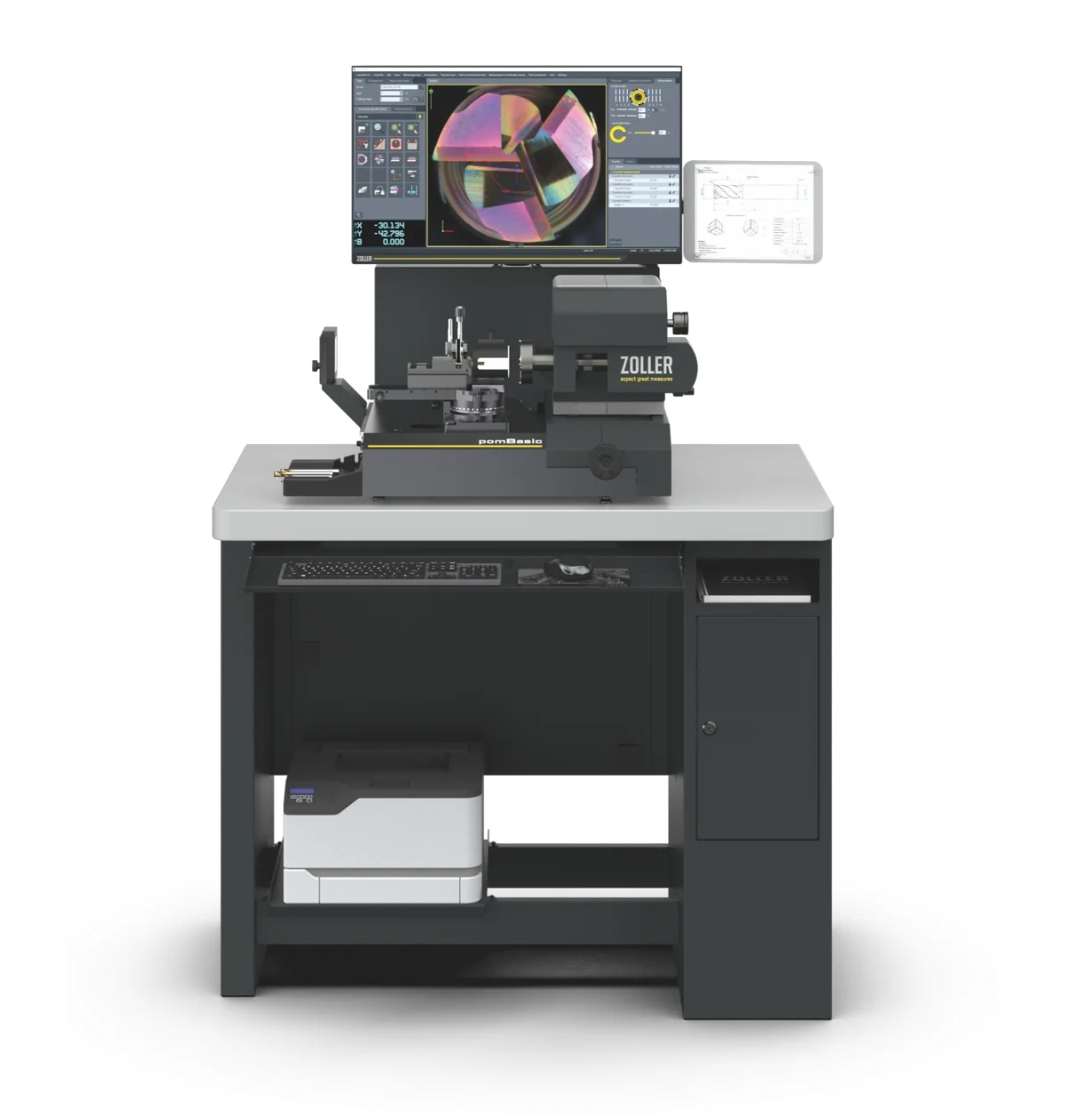

Компактность в деталях

ПО »pomSoft 2«

ПО »pomSoft 2« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Цветной TFT-монитор 32" впечатляет промышленным стандартом и интеграцией прямо на приборе.

Камера отражённого света

Камера отражённого света – её ось можно вручную точно настраивать или, в зависимости от задачи, она доступна с ЧПУ. В зависимости от модели доступны цветная камера с зум-объективом, монохромная камера с фиксированной диафрагмой или монохромная камера с зум-объективом для контроля микроинструмента.

Дополнительная подсветка

Дополнительная подсветка позволяет выполнять измерения в проходящем свете по окружности и измерять внешние контуры, длины ступеней, углы при вершине и многое другое.

Полка для мыши и клавиатуры

Полка для мыши и клавиатуры – компактный выдвижной ящик, эргономично расположенный на нижнем столе.

Цветной лазерный принтер

Цветной лазерный принтер для печати протоколов и списков размещается в практичном столе машины.

Держатель чертежей

Держатель чертежей идеально подходит для размещения чертежей в непосредственной близости от места измерения. Магнитный шаровой шарнир обеспечивает гибкую и оптимальную ориентацию для оператора. Чертежи легко закрепляются и быстро меняются с помощью магнитов.

Ручная точная регулировка

Ручная точная регулировка осей X и Y

Ручная точная регулировка осей X и Y точна и беззазорна, что делает её идеальной для технологически ориентированного измерения инструмента.

»pomLightTube«

Дополнительная подсветка »pomLightTube«

Дополнительная подсветка »pomLightTube« – светодиодный осветительный туннель обеспечивает контрастное освещение режущей кромки в отражённом свете. Кроме того, опционально можно установить точечную подсветку для идеального освещения скрытых участков геометрии инструмента.

Полка для документов и принадлежностей

Полка для документов и принадлежностей в столе машины даёт достаточно места для хранения и удобный доступ к документам и принадлежностям.

Автоматический контроль с функцией макросов

Если у вас есть повторяющиеся измерительные задачи и вы хотите выполнять их эффективно, у ZOLLER есть идеальное решение: благодаря функции макросов повторные измерения можно просто и надёжно сохранять.

Достаточно одного щелчка по сохранённой макропрограмме, и процесс измерения выполняется автоматически: просто, быстро и удобно.

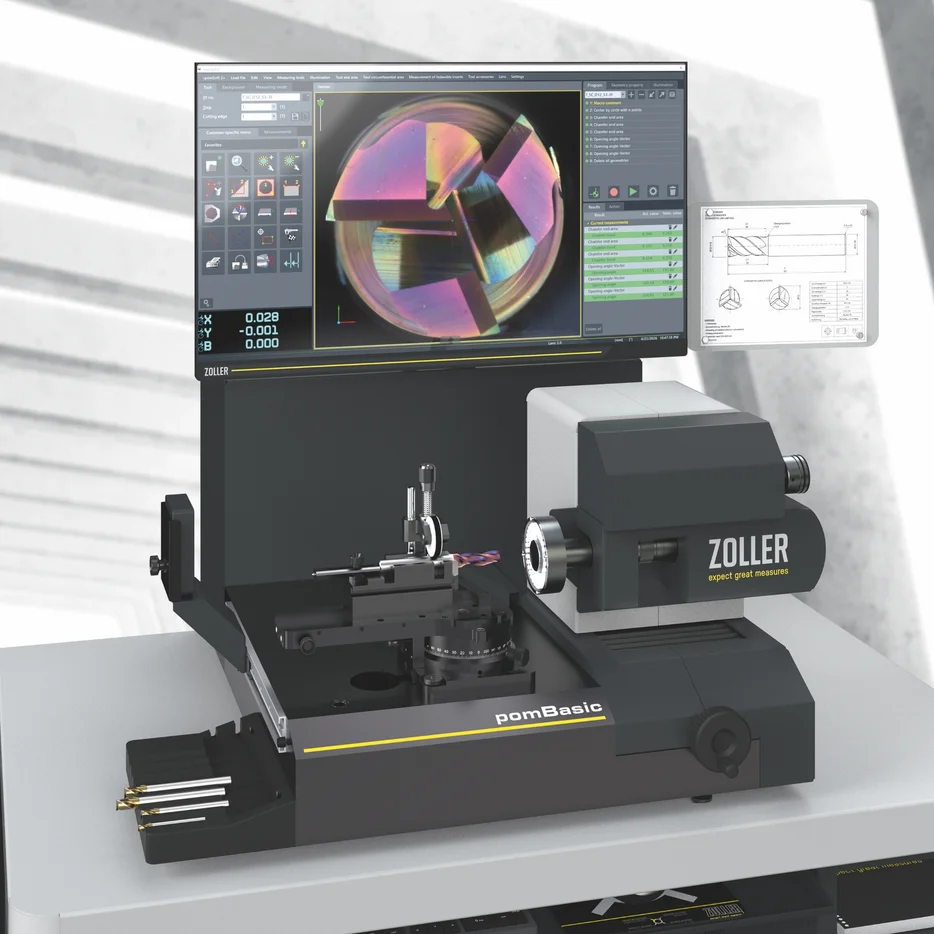

Отображение текущей загруженной макропрограммы для быстрого запуска

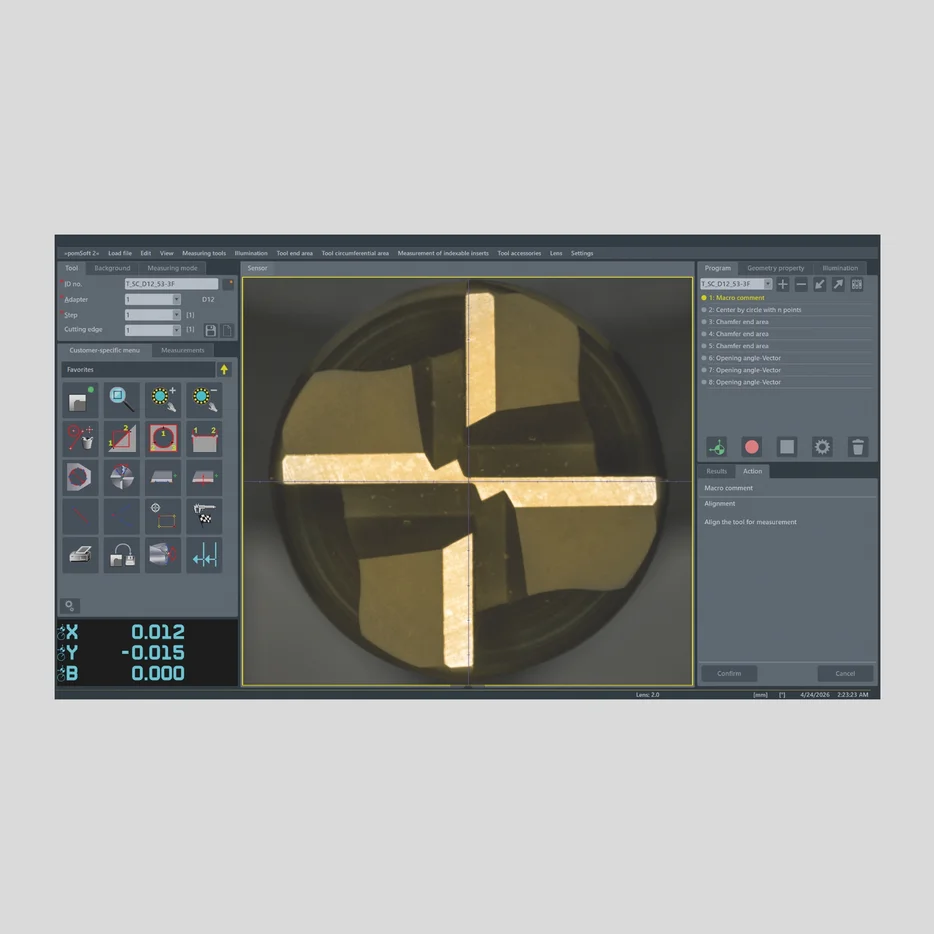

1. Запуск программы с отображением эталонного изображения

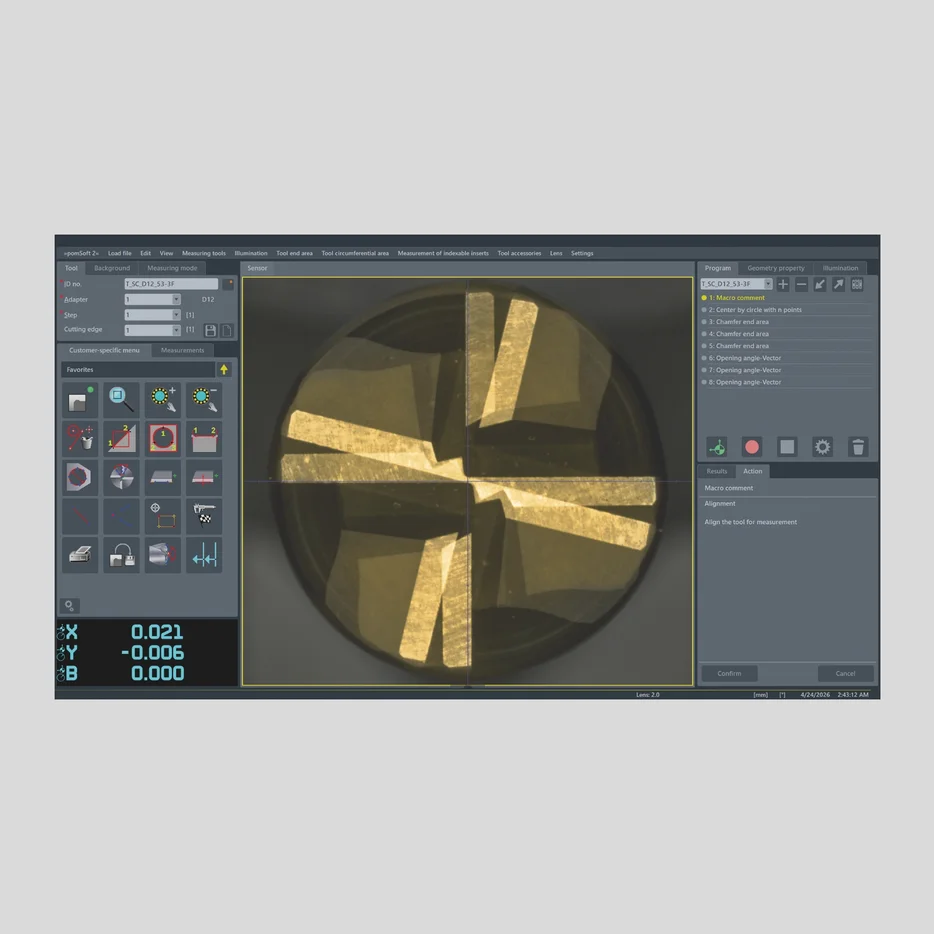

2. Позиционирование измеряемого инструмента относительно эталонного изображения

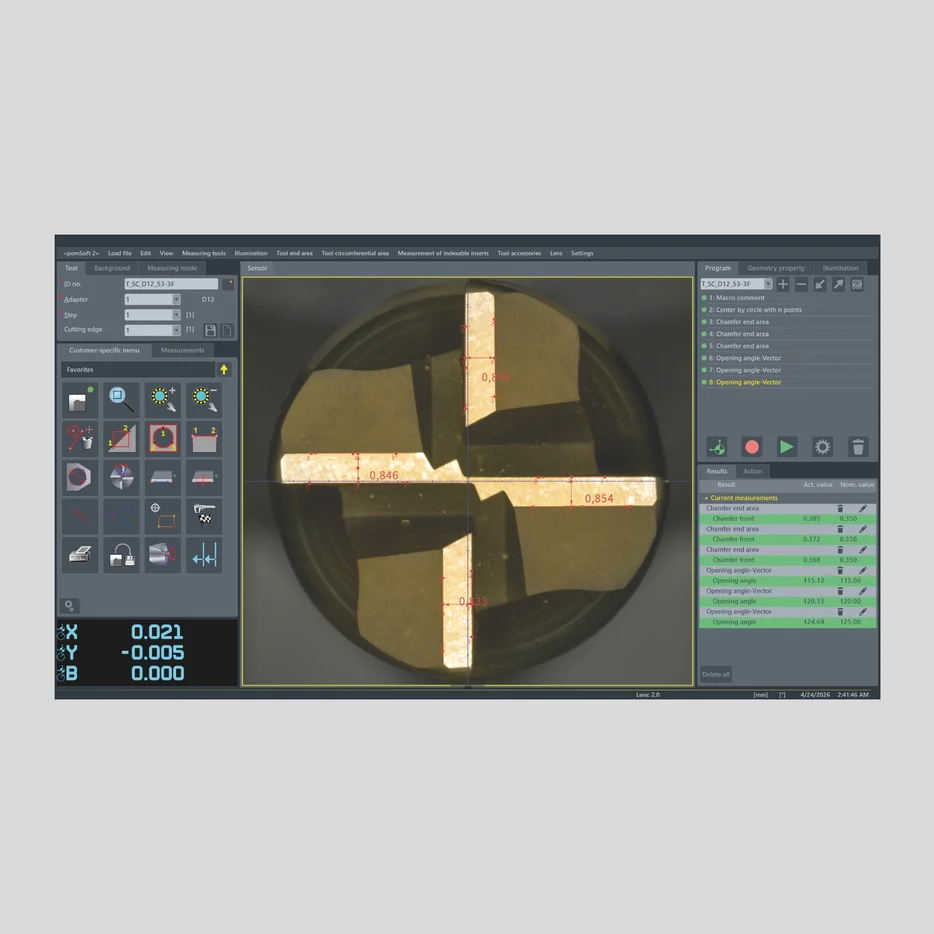

3. Автоматическое измерение заданных параметров

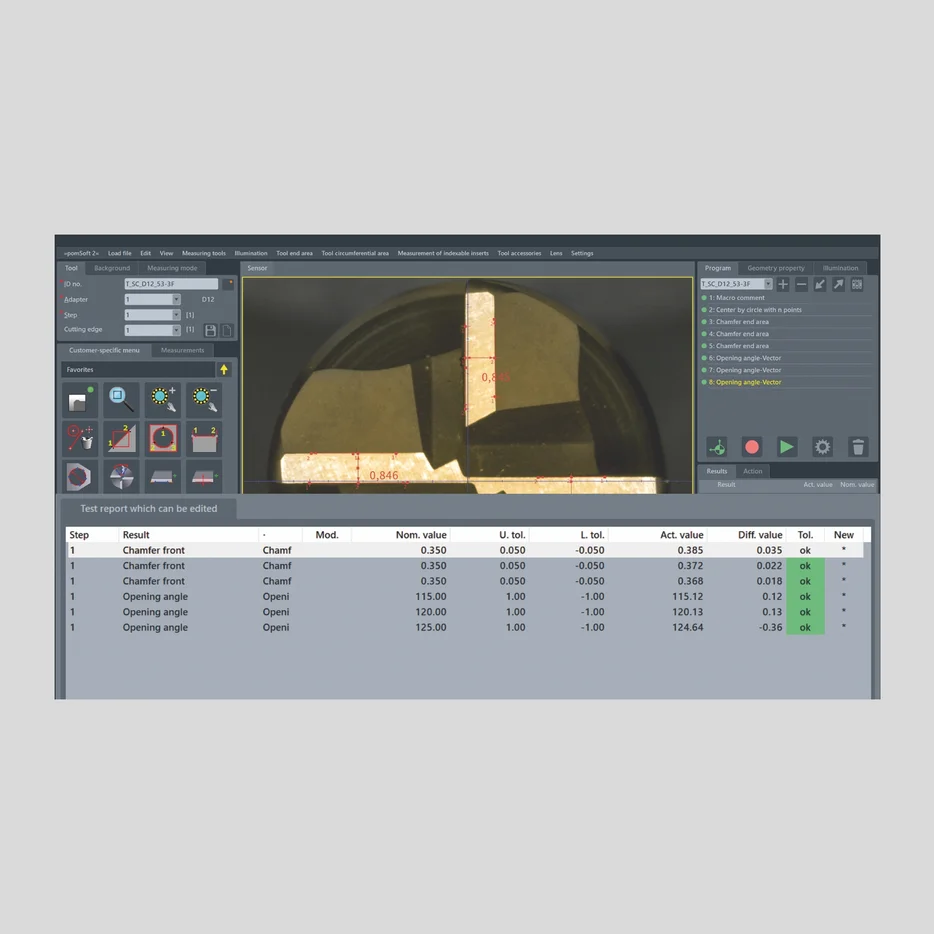

4. Обзор всех полученных результатов измерений с допусками

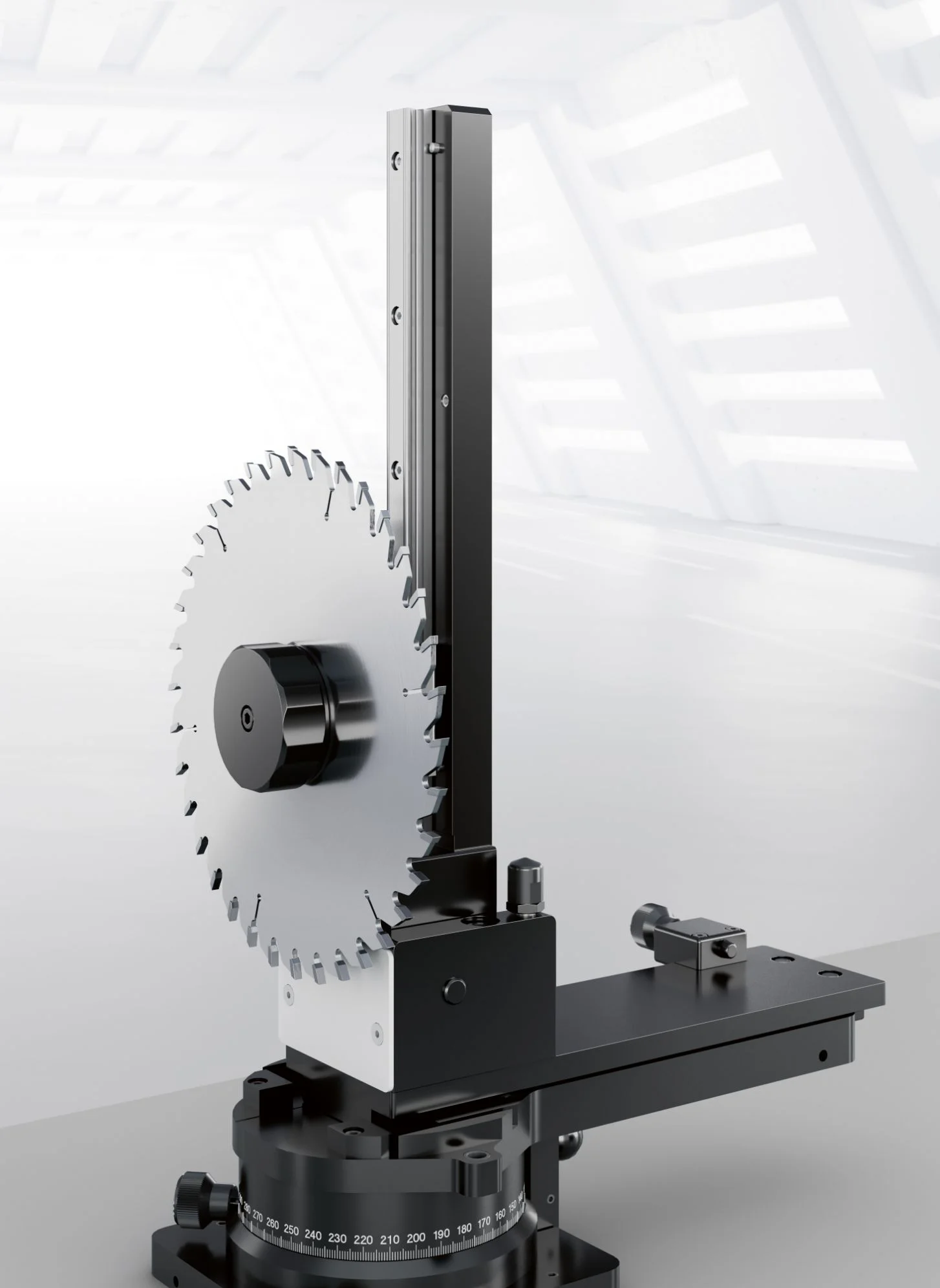

Измерение пильных полотен зуб за зубом

Держатель пильных полотен расширяет область применения »pomBasic«. С соответствующими переходными кольцами в нём можно зажимать пильные полотна диаметром от 150 до 600 мм.

Обработка изображений »pomSoft 2« Поворотный стол ZOLLER

»pomSoft 2«

С обработкой изображений »pomSoft 2« в отражённом свете аксиально и радиально определяется множество параметров и геометрий зубьев пильных полотен.

Проверка фактов для инструмента

ZOLLER »pomBasic« прост, быстр и безопасен в использовании – три непревзойдённых преимущества, которые не могли бы быть точнее. Но его конструкция также закладывает основу для измерений с микронной точностью: расположение линейных осей и встроенная прокладка кабелей с вытекающими из этого эргономикой и долговечностью уникальны на рынке.

Решение ZOLLER для контроля и измерения доказывает то, о чём многие лишь заявляют: качество.

Подробнее о контроле и измерении

Контроль инструмента – продуманно

Измерительные последовательности с мастером, безупречные протоколы контроля одним нажатием кнопки и управление всеми параметрами для каждого инструмента в центральной базе данных инструмента ZOLLER z.One обеспечивают эффективные производственные процессы и неизменно прослеживаемое качество.
