Zameranie na typy závitov, fascinácia v detailoch

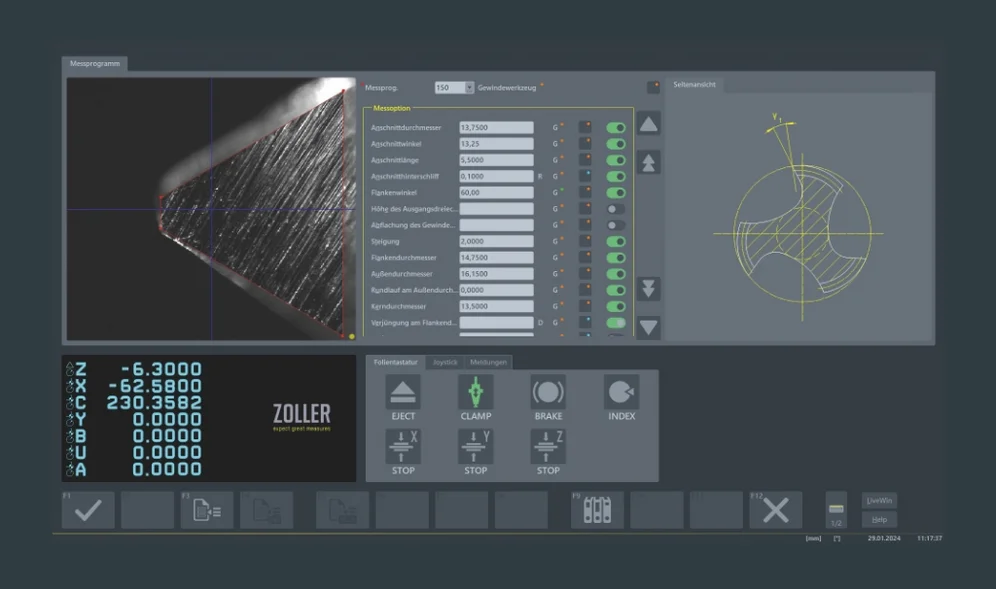

Systém »threadCheck ❘ cc« presviedča svojou plne automatickou meracou technikou s presnosťou na mikrometre pri priechodnom aj odrazenom osvetlení – od merania vonkajšieho obrysu nástrojov až po kompletnú kontrolu nezávislú od obsluhy.

Meracie technológie pre závitovacie nástroje

Meracie techniky Nástroje na rezanie závitov

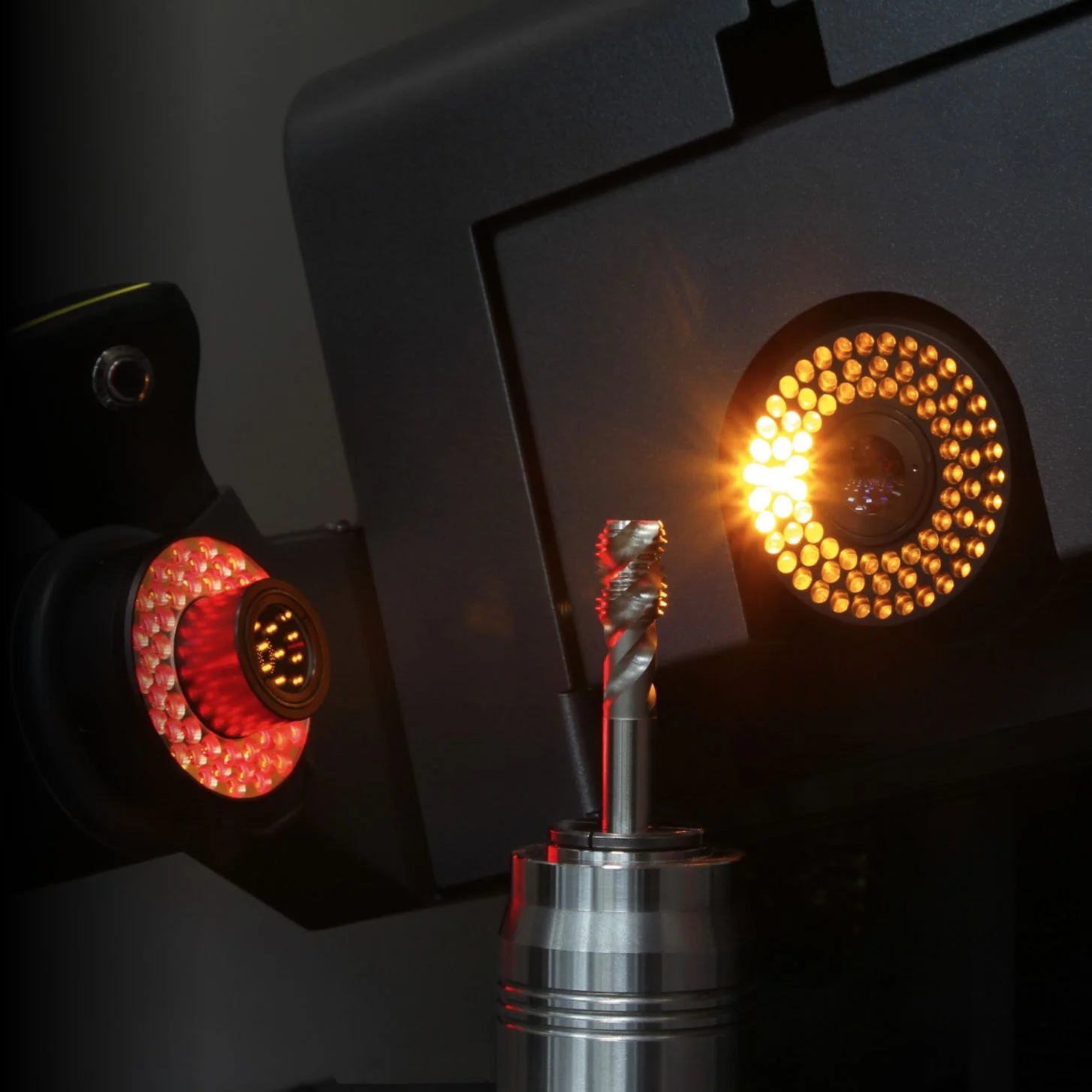

Meracie technológie vyvinuté špeciálne pre požiadavky kladené na nástroje na rezanie závitov umožňujú plne automatické meranie všetkých relevantných parametrov závitníkov, fréz a tvarovačov v priechodnom a odrazenom svetle.

Meracie programy

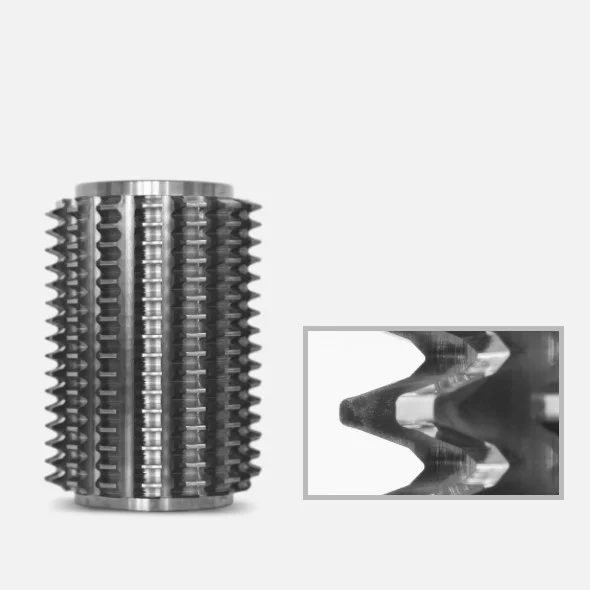

Merací program 315

na meranie výstupku na valcových frézach. Určuje sa veľkosť, výška a uhol výstupku, ako aj výška zlomu hrany na ľavom a pravom boku zuba.

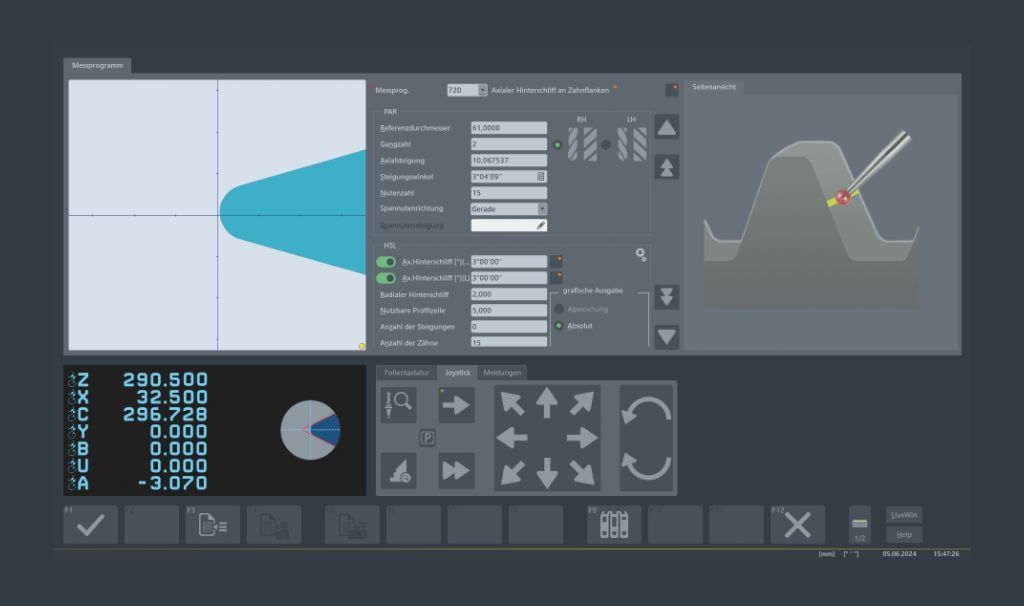

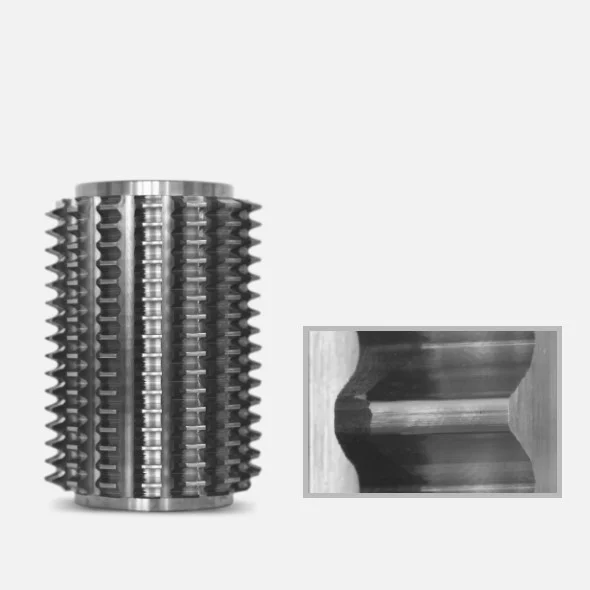

Merací program 720

na meranie axiálneho podrezu na bokoch zubov valcových fréz. Presný priebeh kontúry podrezu sa zaznamenáva a analyzuje pomocou skenovacieho meracieho snímača.

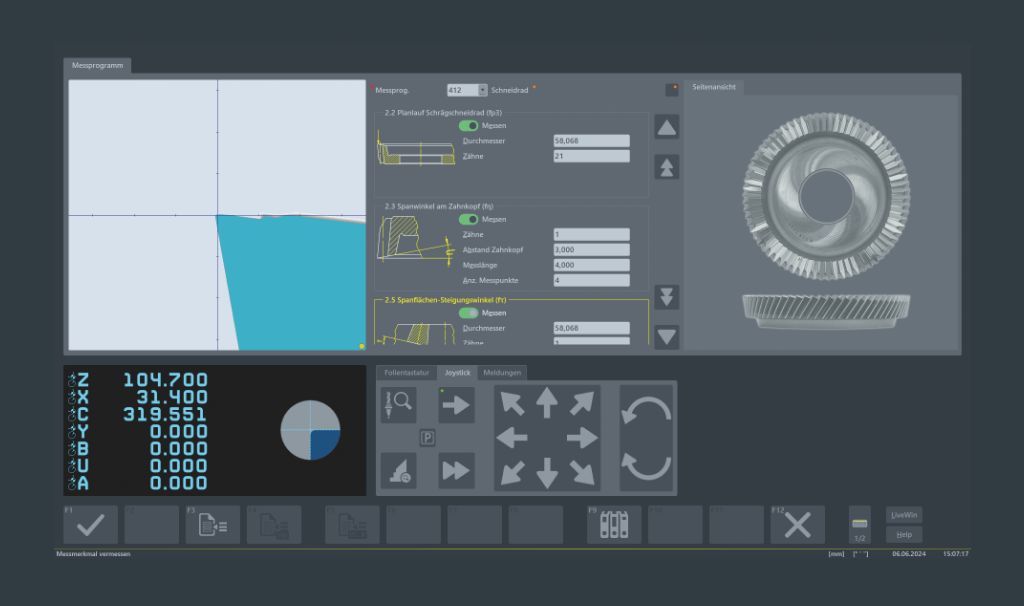

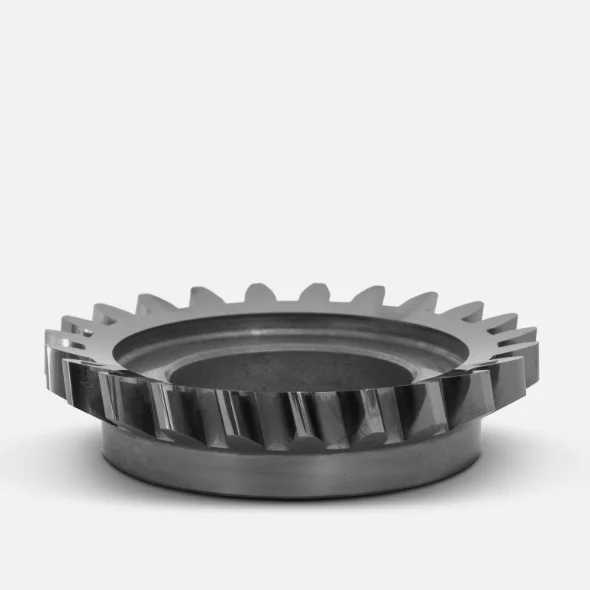

Merací program 412

na hmatové meranie rezacích kolies s meracím snímačom a vyhodnotenie podľa normy DIN 1829. Je možné merať kolieska s priamym aj šikmým rezom. Stanovuje sa axiálna presnosť, uhol odrezu na hlave zuba a uhol sklonu odrezovej plochy (pri kolieskach so šikmým rezom).

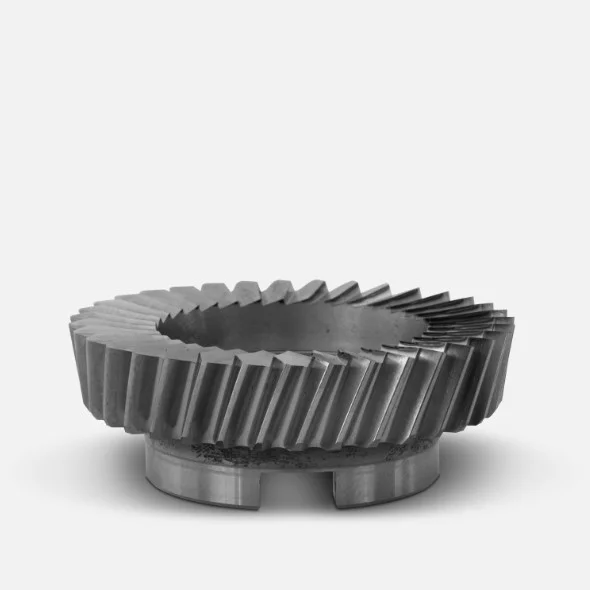

Merací program 512

na meranie valivých ozubených kolies v priechodnom a odrazenom svetle s vyhodnotením podľa normy DIN 1829. Stanovujú sa odchýlky kruhovej presnosti na časti a hlavnom kruhu, jednotlivé odchýlky delenia vľavo/vpravo, skok delenia vľavo/vpravo, celková odchýlka delenia vľavo/vpravo, kolísanie hrúbky zubov, uhol sklonu na hlave zuba, ako aj uhol sklonu čelnej plochy.
