Automatizácia · Príprava nástrojov

»micBox«

Efektívny vymeniteľný systém výmenných doštičiek

Stojíme za inteligentným pokrokom

»micBox« je plne automatizovaný systém spoločnosti ZOLLER určený na montáž, otáčanie, prevracanie a výmenu otočných doštičiek na frézovacích nástrojoch – bez potreby obsluhy, a teda s absolútnou spoľahlivosťou procesu. Operácie, ktoré sa doteraz vykonávali náročnou ručnou prácou, je možné vykonávať presne a bezchybne, čo robí z »micBoxu« revolučný produkt vo vašej výrobe.

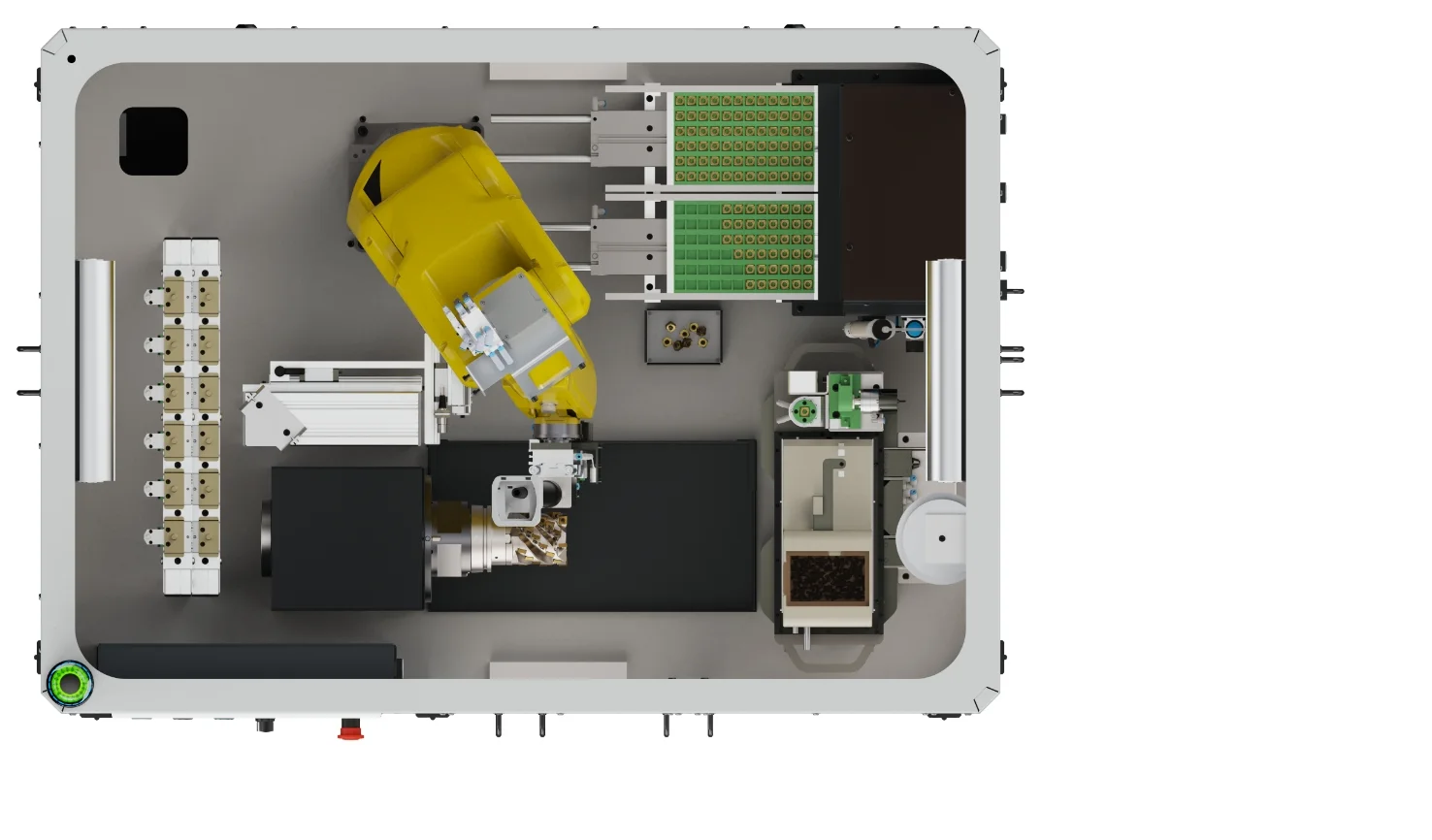

Systémové riešenie v detailoch

Zásobník s viacerými uchopovačmi

Zásobník úchytiek –

ktorý pojme až šesť uchopovačov pre rôzne otočné doštičky.

Agilný 6-osový robot

6-osový robot –

od spoločnosti Fanuc, pomocou ktorého sa presne vymieňajú vymeniteľné čepele a skrutky.

Integrovaný zásobník pre vymeniteľné doštičky

Zásobník na vymeniteľné doštičky –

ponúka dostatok priestoru. Dva zásobníky vnútri »micBoxu« môžu byť rôzne osadené.

Integrovaná mazacie jednotka

Mazacie zariadenie –

pre skrutky obsahuje špeciálny tuk a zaručuje jednoduché uvoľnenie skrutiek pomocou skrutkovacej jednotky.

Pohyblivá otočná a naklápacia jednotka

Otočná a vyklápacia jednotka –

je osadená výmennými reznými platničkami pomocou 6-osového robota. Toto osadenie výmenných rezných platničiek pomocou 6-osového robota do jednotky na otáčanie a prevracanie zabezpečuje nové usporiadanie výmenných rezných platničiek. Vďaka zásobníku skrutiek sa v prípade potreby vždy použije nová skrutka pre nástroj.

Efektívna skrutkovacia jednotka

Skrutkovacia jednotka –

s integrovaným vákuovým uchopovačom, ktorá je namontovaná na robote a vždy zabezpečuje presnú výmenu a dotiahnutie skrutiek so správnym krútiacim momentom.

Vysoko presné univerzálne vreteno

Univerzálne vreteno –

umožňuje upevnenie nástrojov s hmotnosťou až 20 kg a ďalej umožňuje presné polohovanie nástrojov v rotácii.

Výkonný riadiaci softvér

Ovládací softvér –

zabezpečuje kompletné ovládanie »micBoxu«. Softvér je možné zobraziť aj na externých obrazovkách.
