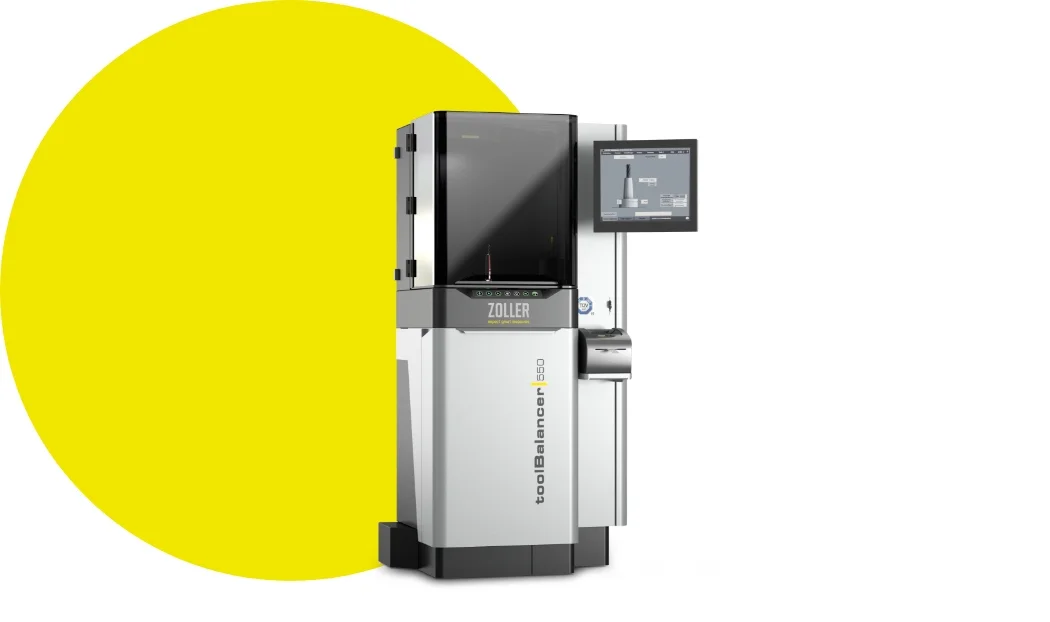

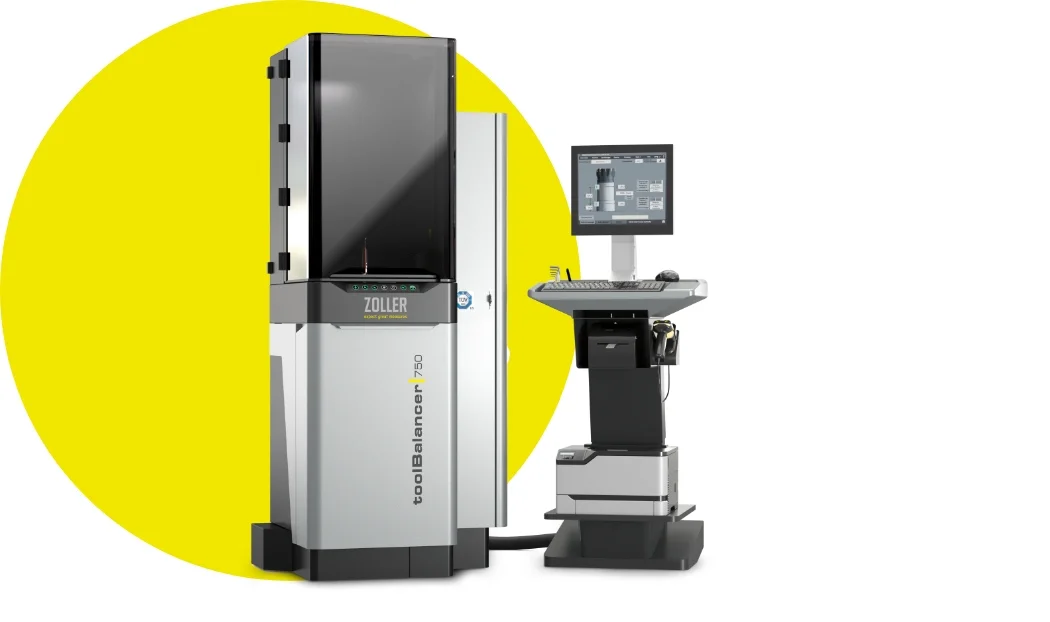

»toolBalancer«

Stojíme za inteligentným pokrokom

Vďaka optimálne a vysoko presne vyváženým nástrojom dosiahnete dlhšiu životnosť nástrojov, dlhšiu prevádzkovú dobu vretena a lepšiu kvalitu povrchu vašich dielcov. S »nástrojom toolBalancer« dosiahnete nielen u svojich nástrojov, ale v celej výrobe dokonalú rovnováhu medzi udržateľnosťou, efektívnosťou a pokrokom.

Požiadajte o informácie

Rozšírená realita · 3D

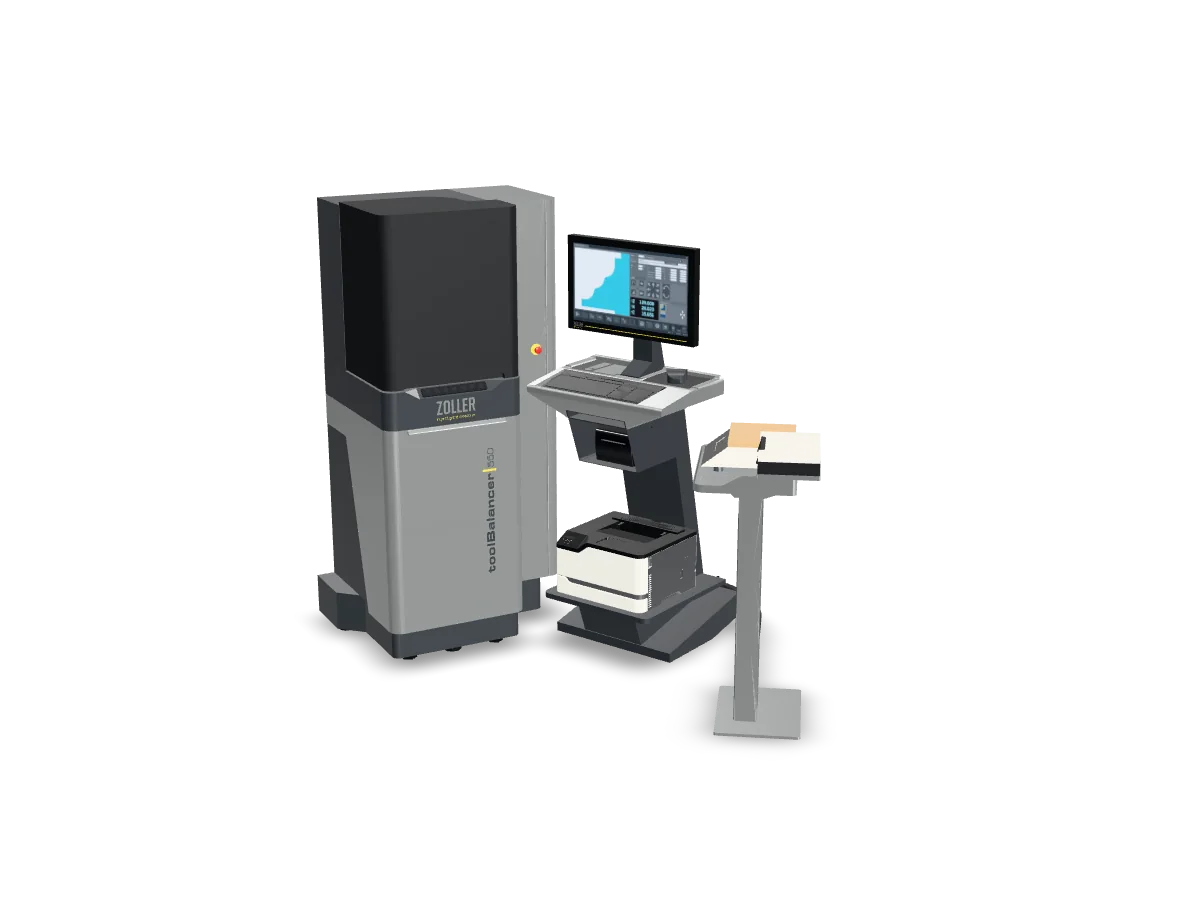

»toolBalancer 550« v skutočnej veľkosti – priamo vo vašej dielni

Vďaka rozšírenej realite sa zariadenie zobrazí v skutočnej mierke presne tam, kde bude pracovať: obíďte ho a ešte pred objednávkou si overte priestor aj prístup. Na počítači môžete model CAD otáčať a približovať priamo tu.

Šírka: 1,54 m
Hĺbka: 2,02 m
Výška: 1,73 m
Zastavaná plocha: 3,11 m²

Vonkajšie rozmery modelu CAD v tejto výbave – podľa konfigurácie sa môžu líšiť.

Plánovač nástrojárne

Jedinečná rovnováha medzi funkčnosťou a ergonómiou pre presné výsledky merania: to je presnosť a certifikovaná bezpečnosť pre vašu výrobu.

Frank Hartstein, člen tímu vývoja produktov »toolBalancer«

My, technologická spoločnosť ZOLLER, sme svoje skúsenosti a kompetencie sústredili na vývoj tohto nového produktu, čím sme dosiahli ďalší míľnik a doplnili produktové portfólio spoločnosti ZOLLER. Typické pre ZOLLER: Všetko z jednej ruky.

Christoph Zoller, konateľ

Perfektná kombinácia dizajnu, ergonómie a technologickej inteligencie. Riešenie spoločnosti ZOLLER s certifikovanou bezpečnosťou pre šetrné využívanie zdrojov vo vašej výrobe.

Alexander Zoller, konateľ

Certifikované podľa TÜV a UL/CSA

Masívna základňa s nosnosťou 500 kg

Najlepšie výsledky vyvažovania: < 0,4 g/mm

Vysoko výkonná súčinnosť

Bezpečnostný kryt »twinPanel«

Splňuje normu DIN ISO 21940-23 trieda C60 pre maximálnu bezpečnosť.

Vnútorné „obetné sklo“ zachytáva nečistoty, napr. zvyšky chladiacich mazív, a poškodenia spôsobené odlupovaním súčiastok. Tým sa zohľadňuje veľmi dôležitý a často prehliadaný proces starnutia ochranného skla, ktorý vzniká každodenným používaním. Vďaka rýchlej a nákladovo efektívnej výmene obetného skla systém ZOLLER »twinPanel« trvalo zaručuje bezpečnosť vašich obsluhujúcich pracovníkov.

Vysoko presné vreteno

S príslušným vyvažovacím adaptérom pojme takmer akékoľvek upnutie nástroja. Vreteno otáča nástroj v závislosti od hmotnosti s variabilne nastaviteľnými otáčkami od 400 do max. 1200 otáčok za minútu a meria nevyváženosť s presnosťou < 0,4 gmm.

Pri konštrukcii vysoko presného vretena kládol ZOLLER osobitný dôraz na bezpečný a certifikovaný proces výmeny adaptérov. Špeciálny konštrukčný prvok zabraňuje nehodám a poškodeniu spôsobeným nevyšraubovanými vyvažovacími adaptérmi vo vretene.

Priestor na adaptér

Odkladací priestor na adaptéry s otočným predným krytom

Tri odkladacie miesta pre ergonomickú, chrbtu šetrnú a rýchlu výmenu adaptérov bez ohýbania sa.

výrez pre vidlicu

Výrez pre vidlice

Pre flexibilnú inštaláciu a jednoduchú prepravu zariadenia »toolBalancer« vo vašej výrobe pomocou vysokozdvižného vozíka.

Ovládací softvér ZOLLER

Jednoduchý ovládací softvér ZOLLER

Štruktúrované grafické zobrazenie intuitívne vedie obsluhu procesom merania a vyvažovania.

Nastavenie stroja sa vykonáva zadávaním údajov o geometrii nástroja. Všetky údaje sa ukladajú do databázy a sú k dispozícii aj neskôr.

Ovládací panel v »cockpit«

Samostatná ovládacie jednotka v »cockpit«

Je nastaviteľný vo výške a polohe, rovnako ako sklon monitora, dá sa ľahko presunúť do požadovanej polohy a tak zabezpečuje maximálne pohodlné ovládanie softvéru.

Okrem dotykového ovládania ponúka »cockpit« možnosť zadávania údajov pomocou myši a klávesnice, ako aj odkladacie priestory pre tlačiarne etikiet a laserové tlačiarne, ručné skenery a náradie, ako napr. imbusové kľúče.

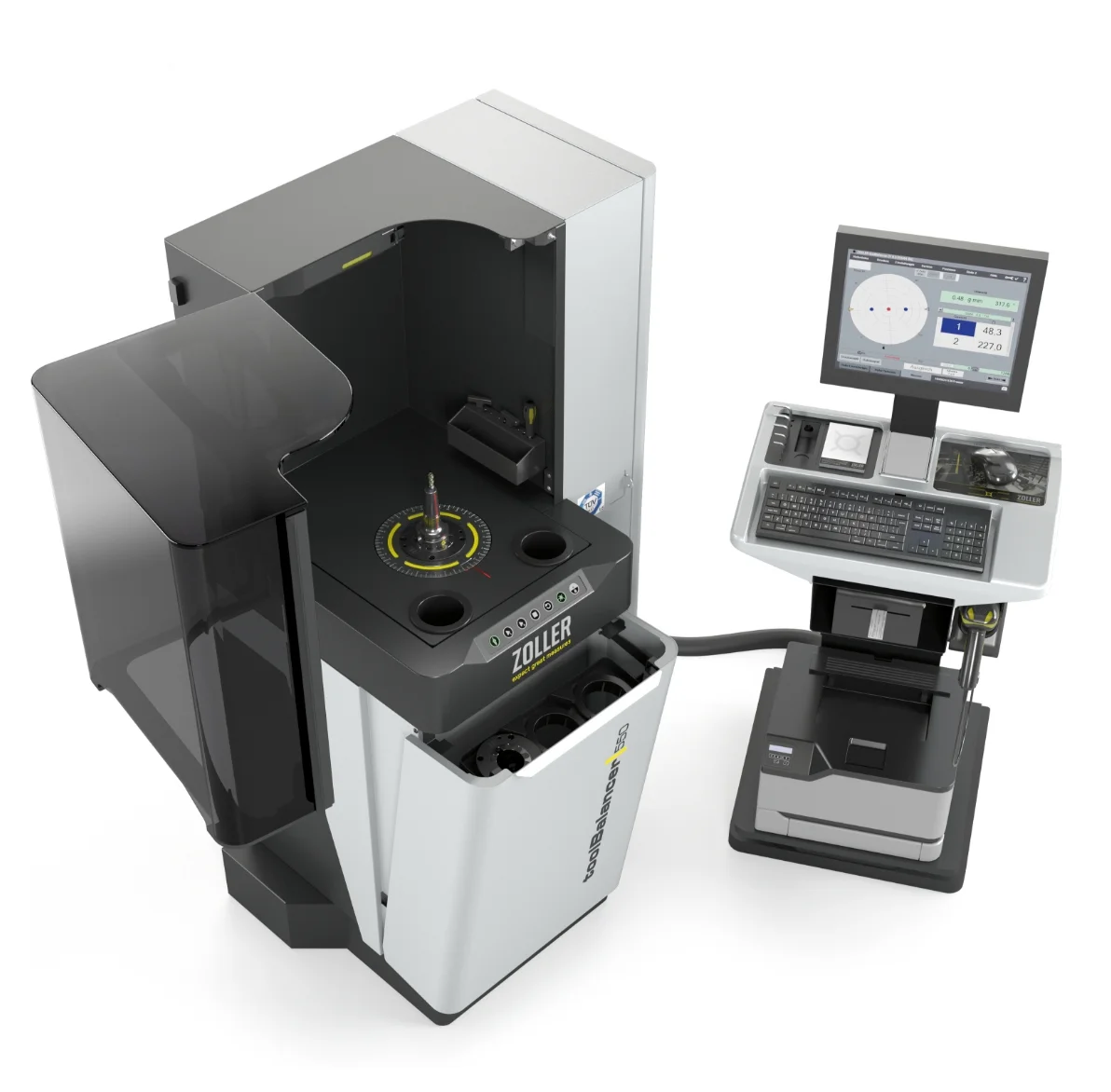

Bezpečne a rýchlo do cieľa

»toolBalancer« výrazne zjednodušuje vyvažovanie náradia: vďaka ergonomicky navrhnutému bezpečnostnému krytu »twinPanel«, pohodlnej membránovej klávesnici, odkladacej priehradke na vyvažovacie adaptéry a odkladacím plochám vo veľkom pracovnom priestore.

Ovládací softvér ZOLLER so štruktúrovaným grafickým zobrazením intuitívne vedie obsluhu procesom merania a vyvažovania. Prostredníctvom príslušných softvérových volieb sú k dispozícii všetky aplikácie vyvažovania na 1 až 2 úrovniach vyvažovania, ako napríklad kompenzácia pevného bodu pomocou vyvažovacích skrutiek alebo použitie vyvažovacích krúžkov či vyvažovanie odstraňovaním materiálu, ako je vŕtanie alebo frézovanie.

Otvorte kryt, uvoľnite upnutie,
otočte nástroj o 180° a upnite ho

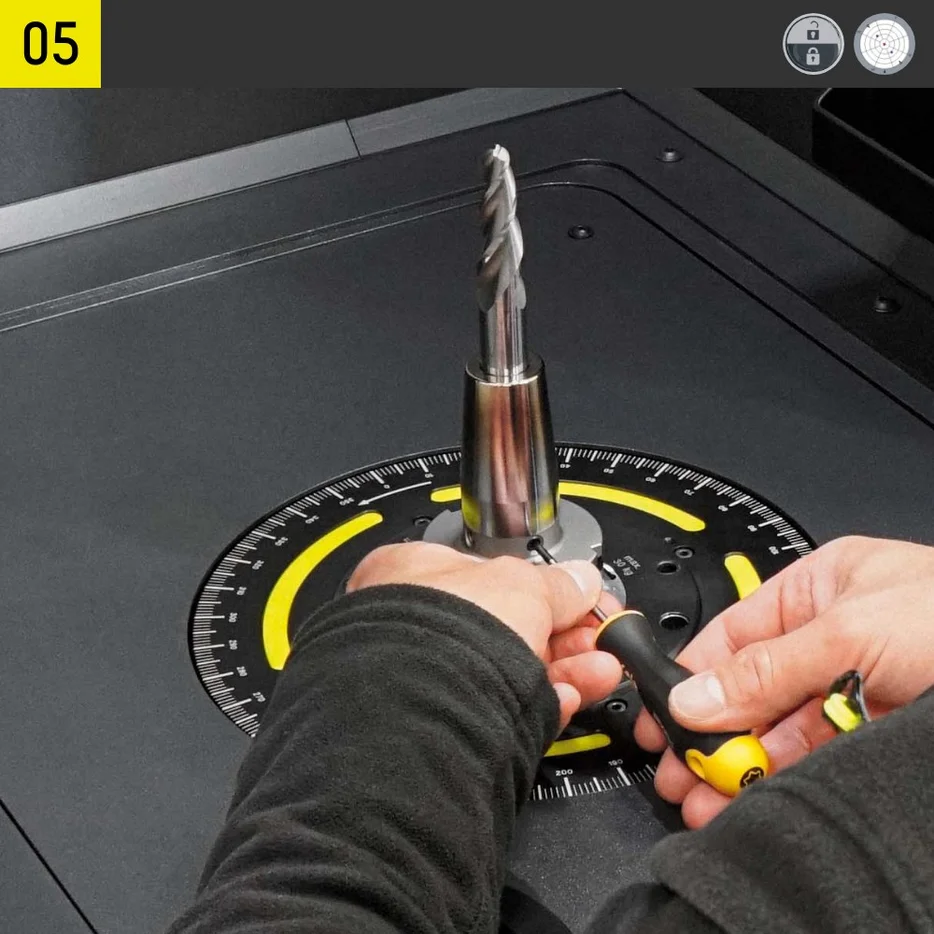

Otvorte kryt,
vyvažte (napr. pomocou vyvažovacích skrutiek)

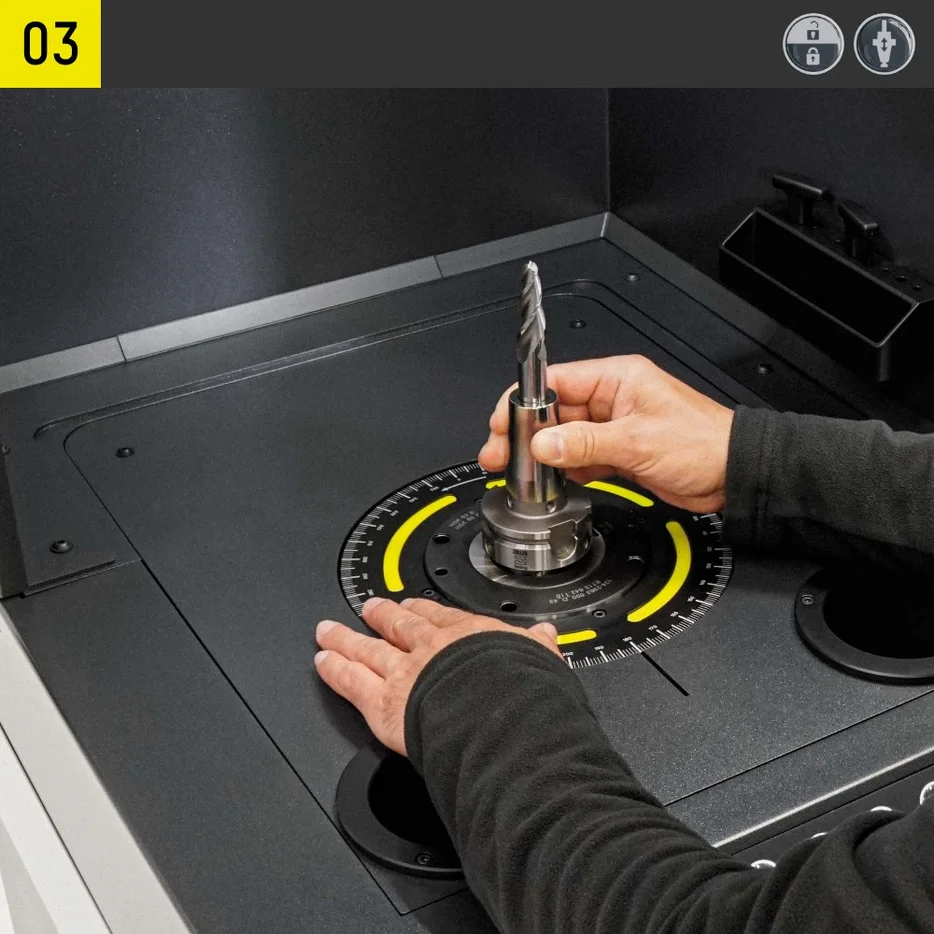

Otvorte kryt, vložte
náradie a upnite ho

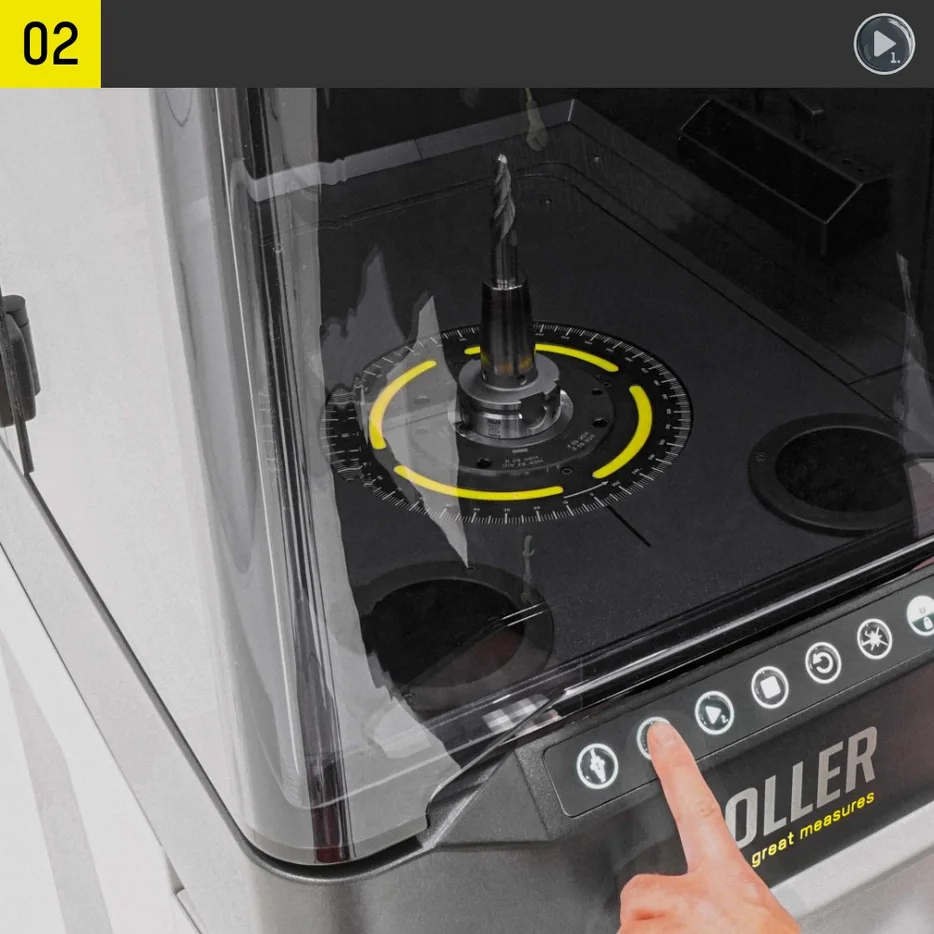

Zatvorte kryt a spustite 1. beh

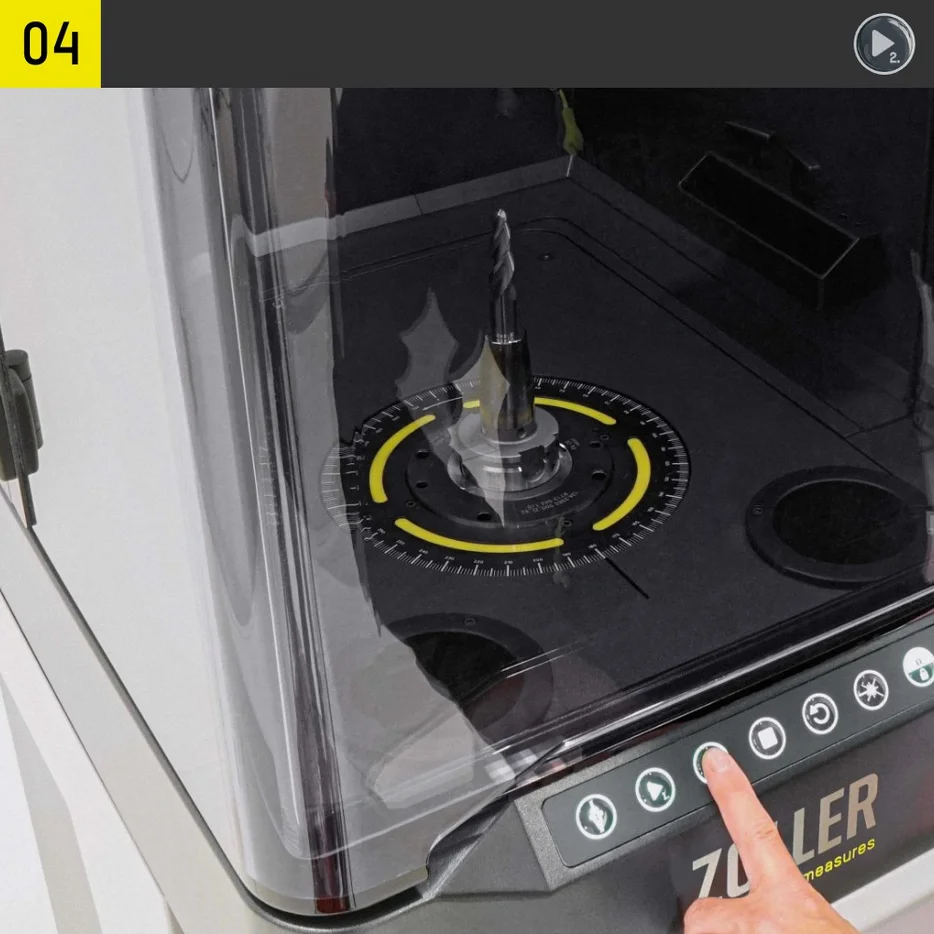

Zatvorte kryt a spustite 2. beh

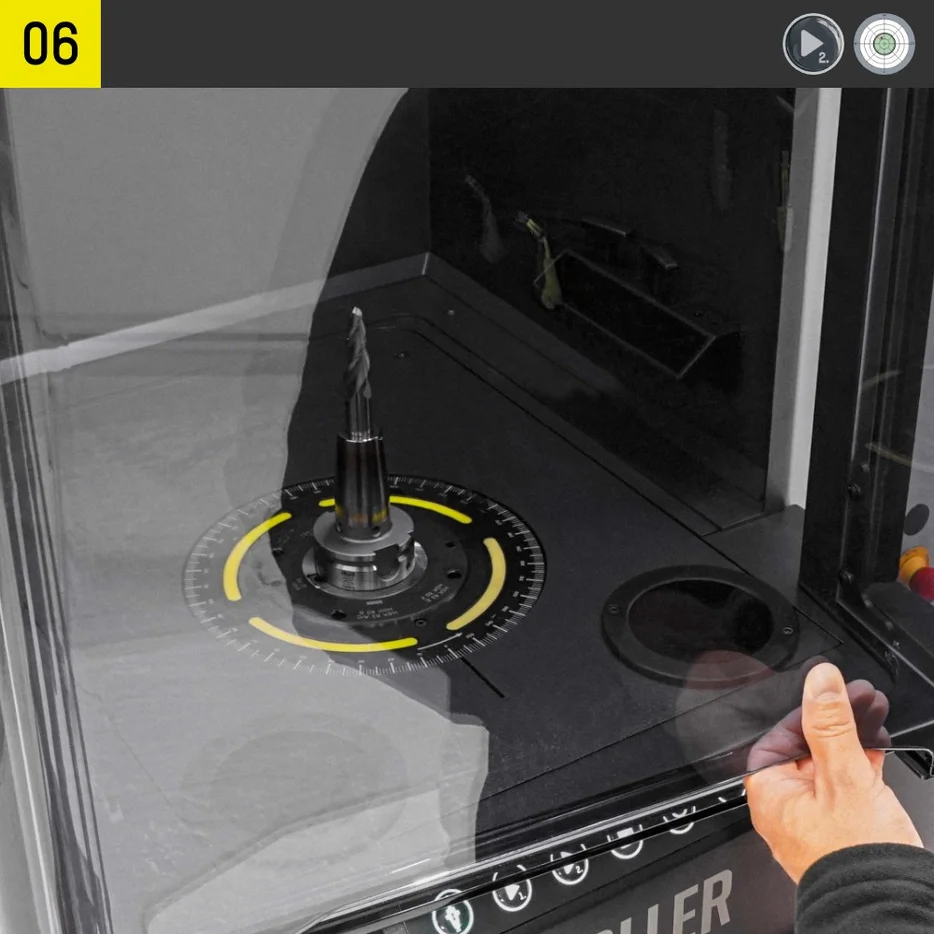

Zatvorte kryt a spustite kontrolný cyklus,
výsledok merania kontrolného cyklu

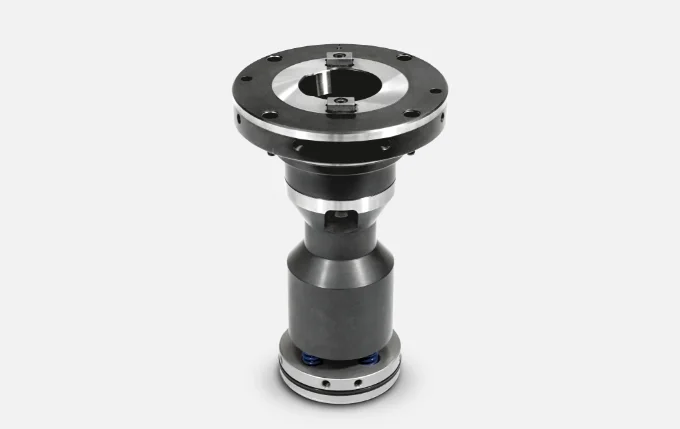

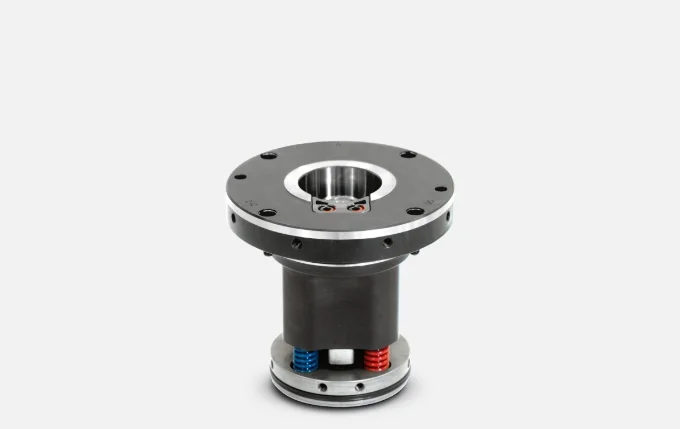

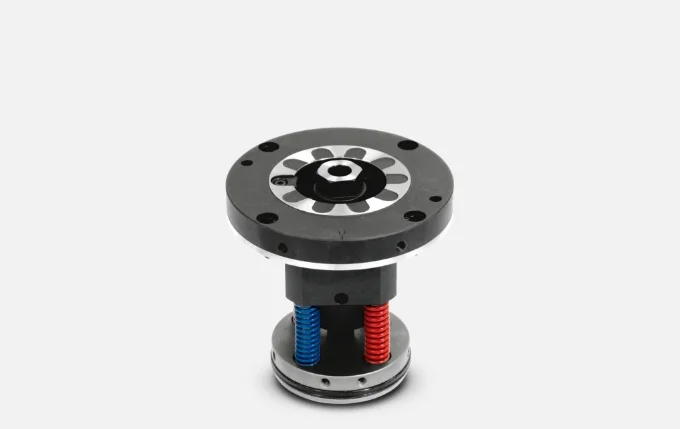

Naše adaptéry – spoľahlivé a presné

Výber vysoko presných vyvažovacích adaptérov ZOLLER s ich jedinečnou konštrukciou vám umožňuje mechanické a predovšetkým bezpečné upnutie upínacích kužeľov SK, HSK a s polygónovým dříkom s doteraz nedosiahnuteľnou opakovanou presnosťou.

Ďalšie adaptéry na požiadanie.

Kontaktujte nás

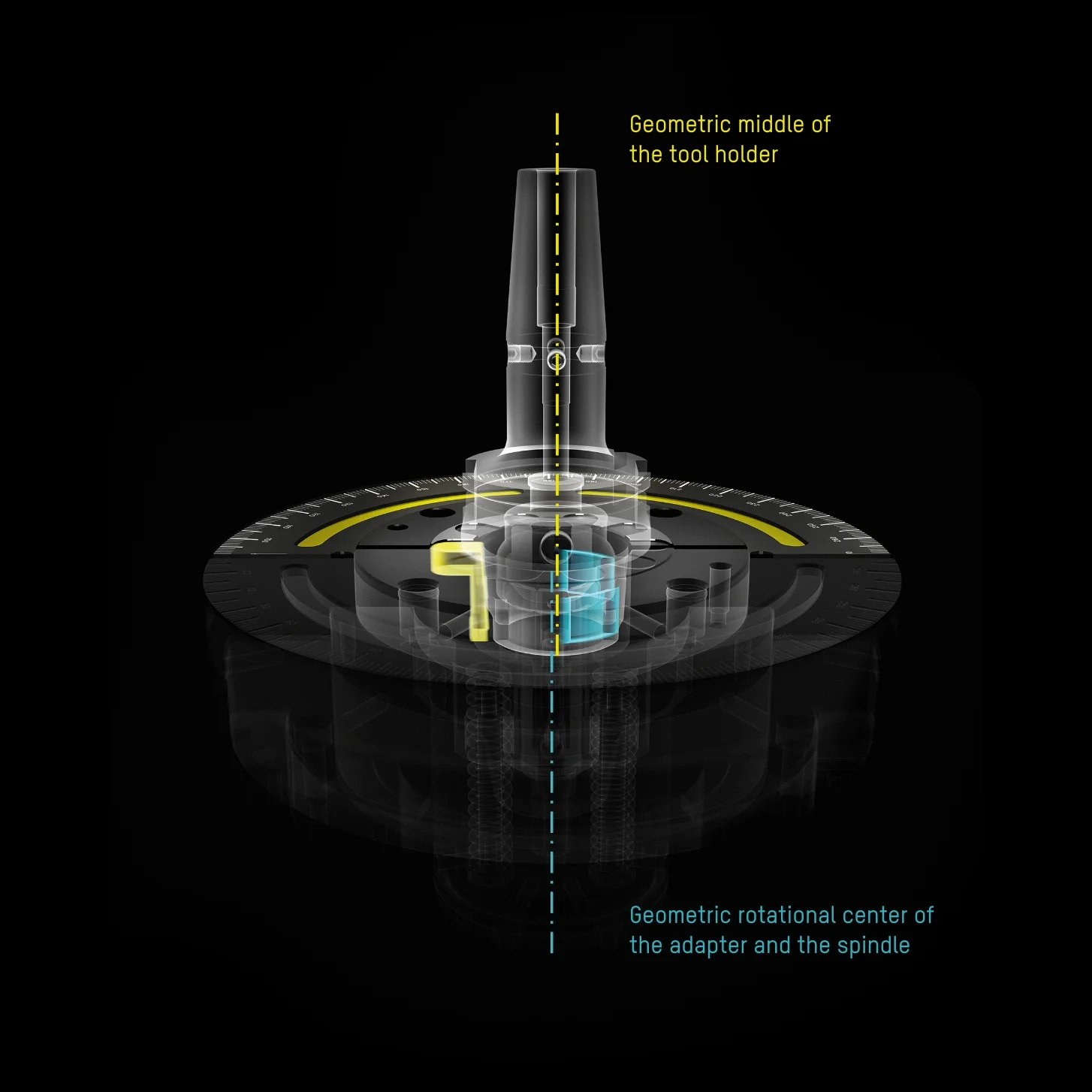

Od stredu k najvyššej presnosti

Nevyváženosť nástrojov vzniká v dôsledku asymetrickej konštrukcie a s ňou súvisiaceho asymetrického rozloženia hmotnosti. ZOLLER »toolBalancer« rieši rovnaké problémy rovnakými prostriedkami a pri meraní a vyvažovaní vašich nástrojov využíva zámerné posunutie stredu v vyvažovacom adaptéri.

Vyvažovací adaptér s posunom stredu je konštruovaný s dvojbodovým upínaním a tlakovým prvkom. Tieto prvky vedú k silnému a lepšie merateľnému signálu senzora a zaručujú vysoko presné výsledky vyvažovania, najmä pri vysokej kvalite vyvažovania a malom nevyvážení.

Zistiť viac

Posun stredu

Vďaka definovanému posunu upínania nástroja pomocou tlakového prvku smerom k dosadacím plochám vzniká posun stredu, ktorý zaisťuje vysokú reprodukovateľnosť výsledkov.

Upevnenie v pevnom bode

Pre vysokú reprodukovateľnosť: Držiaky nástrojov pevne priliehajú k dosadacím plochám vyvažovacieho adaptéra.

Tlačný diel

Tlačný diel pritláča kužeľ držiakov nástrojov bez vôľou proti dosadacím plochám vyvažovacieho adaptéra.

Vyvažovanie znamená pokoj pre náradie

Ak sa rotujúce nástroje neotáčajú rovnomerne, vznikajú vibrácie. Tie môžu už pri nízkych otáčkach viesť k zvýšenému opotrebeniu nástrojov, zhoršeniu kvality povrchov a dodatočnému zaťaženiu vretena stroja. Preto nechajte svoje nástroje pravidelne vyvažovať na vyvažovacom zariadení spoločnosti ZOLLER.

Zistite viac o výhodách vyvažovania ZOLLER Solution.

Viac o technike vyvažovania
