Seçenekler ve aksesuarlar

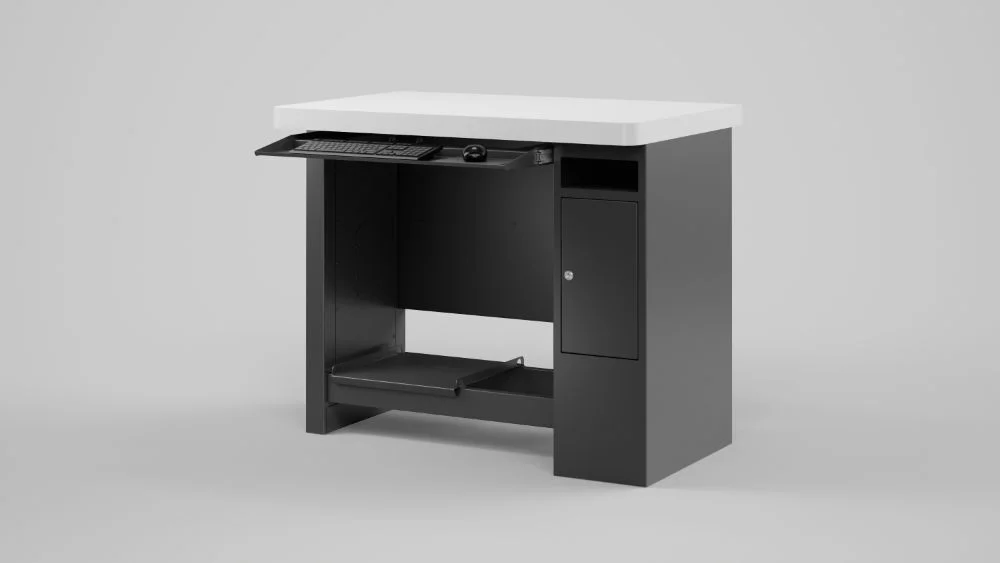

Makine masası ayakta çalışma yeri
»pomBasic« muayene makinesinin ayakta çalışma yeri olarak sağlam ve güvenli konumlandırılması. Fare ve klavye için çekmeceli raf dahil.

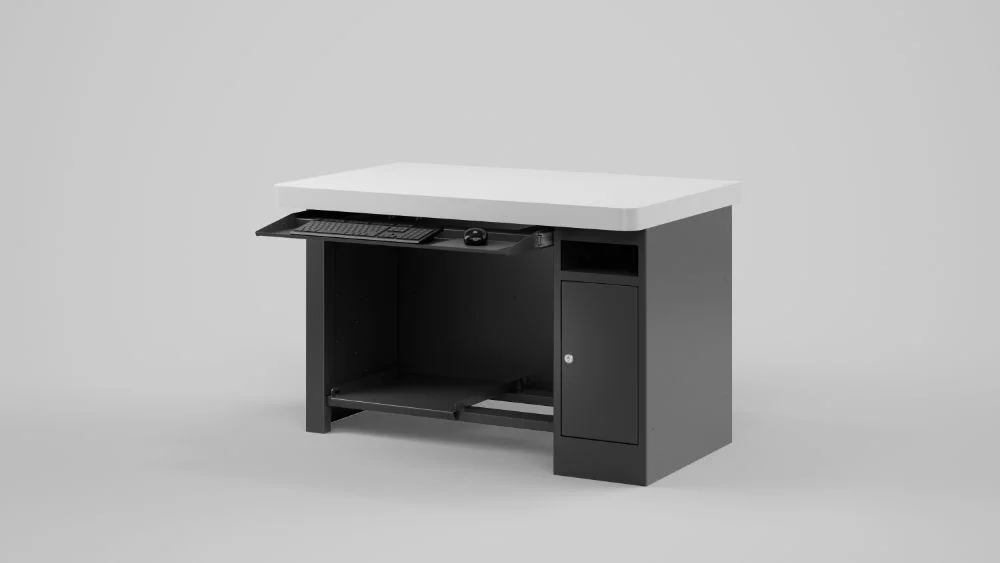

Makine masası oturarak çalışma yeri
Zaman alıcı muayene görevlerinde bile en iyi konfor için »pomBasic« muayene makinesinin oturarak çalışma yeri olarak sağlam ve güvenli konumlandırılması. Fare ve klavye için çekmeceli raf dahil.

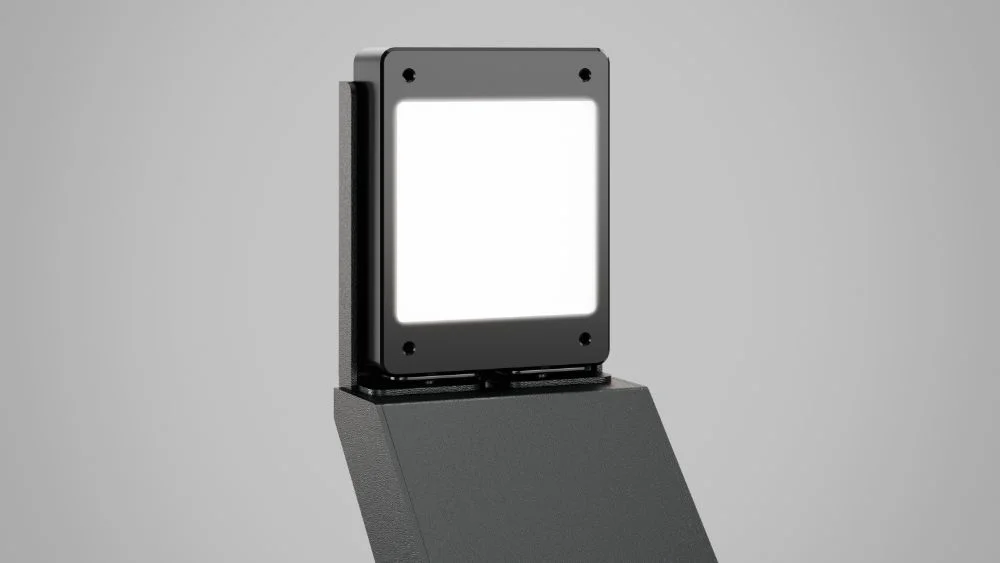

Ek aydınlatma (beyaz/kırmızı)
Düz LED aydınlatmayla çevre alanının arkadan aydınlatmayla ölçülmesini sağlar. Aydınlatma video mikroskop sisteminin tam karşısına yerleştirilmiştir. Bu sayede dış konturlar, kademe uzunlukları, uç açıları ve çok daha fazlası ölçülebilir.
»pomColorCam« optikli »pomBasic« için beyaz ek aydınlatma,
»pomBasic MTI« için kırmızı ek aydınlatma

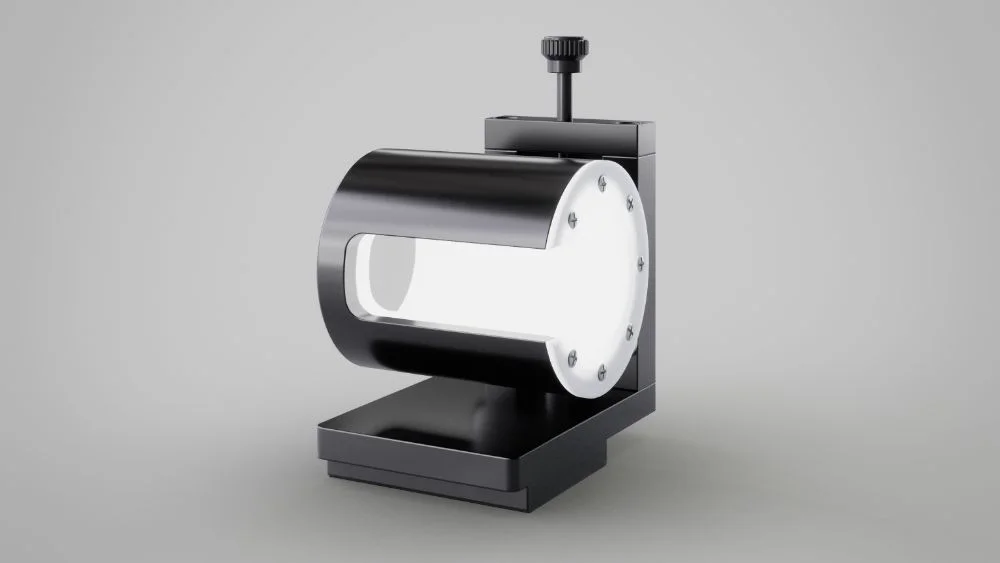

»pomLightTube«
Takım kesici kenarı boyunca en küçük alanların bile en uygun, yüksek kontrastlı aydınlatılması için yüksekliği ayarlanabilir ek aydınlatma – radyal ve eksenel üst aydınlatma ölçümleri için.
»pomBasic« için »pomLightTube« beyaz/kırmızı
»pomBasic MTI« için »pomMicroLightTube« mavi

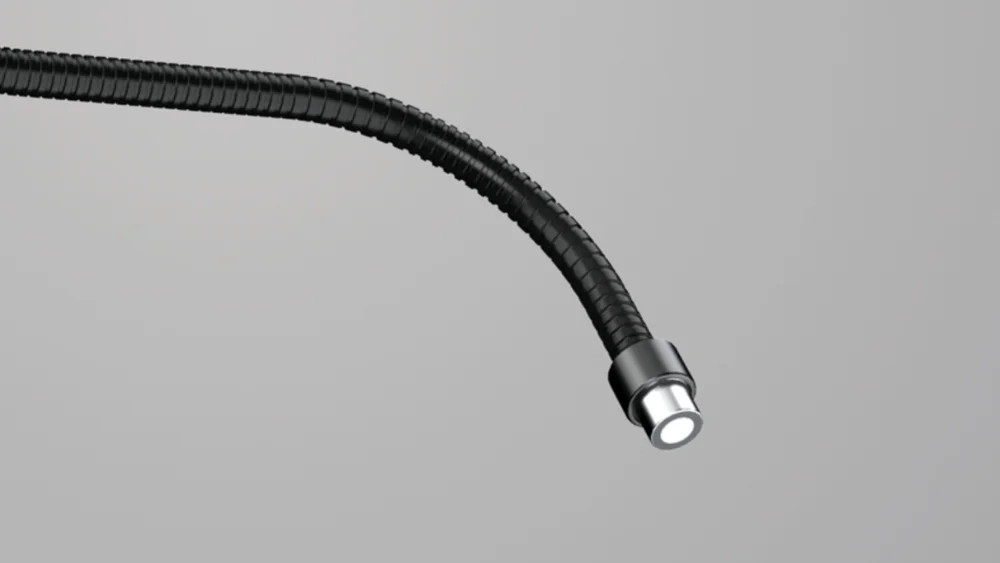

Tekli LED spot aydınlatma (beyaz/kırmızı)
Kısılabilir LED spot aydınlatma, alttan kesilmiş takım geometrilerinde bile en iyi aydınlatmayı sağlamak için takıma göre esnek şekilde konumlandırılabilir.
»pomColorCam« optikli »pomBasic« için beyaz LED spot,
»pomCam« optikli »pomBasic« ve »pomBasic MTI« için kırmızı LED spot

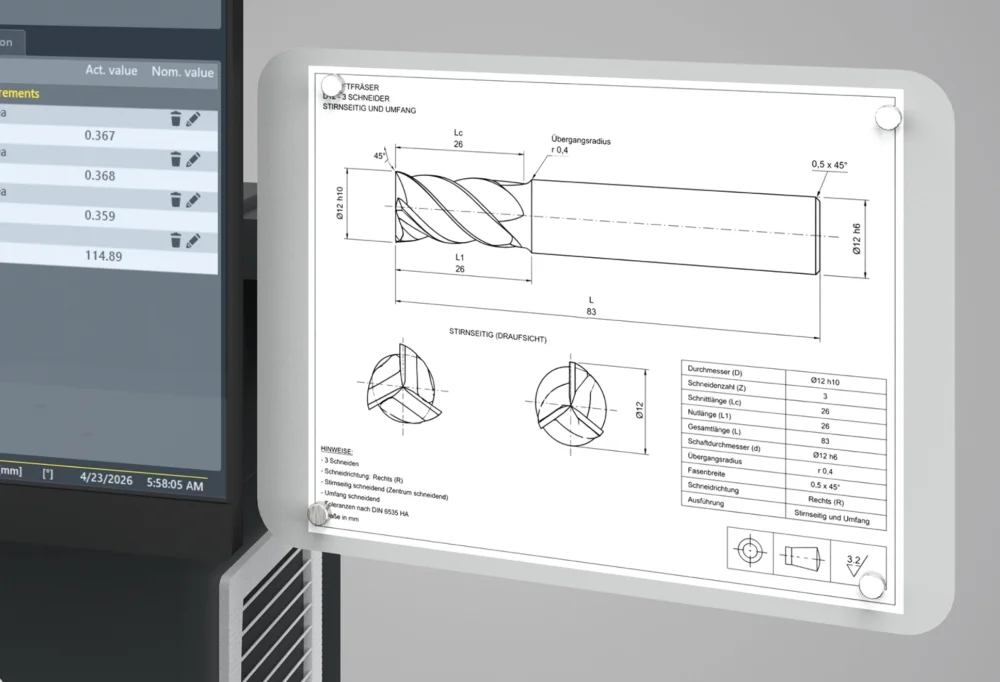

Çizim tutucu
Çizimleri ölçümlerin hemen yakınına yerleştirmek için idealdir. Manyetik küresel mafsal operatör için esnek ve en uygun hizalamayı sağlar. Çizimler mıknatıslarla kolayca sabitlenebilir ve hızla değiştirilebilir.
Takım/aksesuar tepsisi
Muayene cihazının sol tarafına takılan tepsi, maksimum sap boyutu D 50 mm olan takımların özenle saklanmasını sağlar. Tepsi küçük parçalar ve değiştirilebilir uçlar için de yeterli alan sunar.

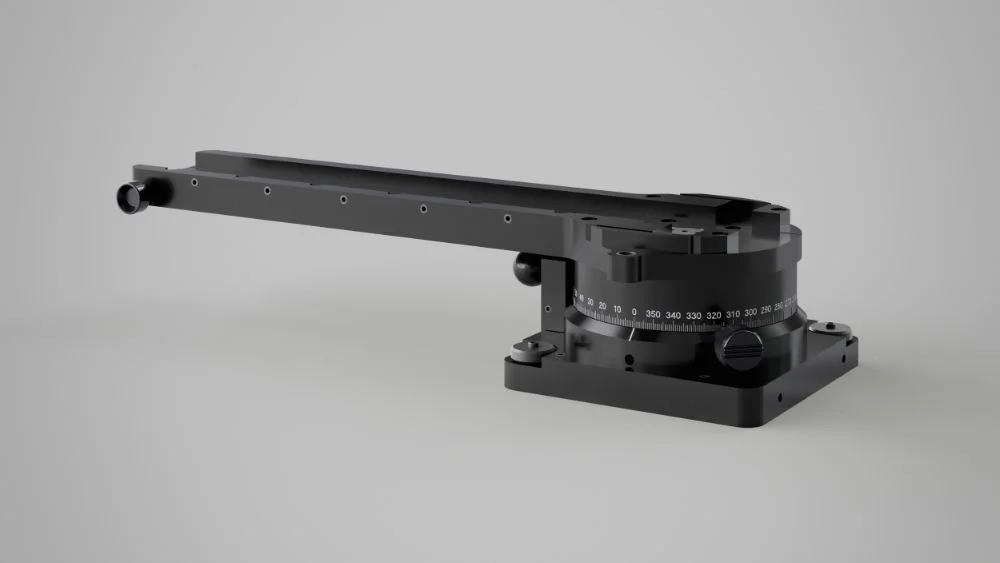

Uzatılmış döner masa
Matkaplar veya raybalar gibi çok uzun takımlar için uzatılmış döner masa mükemmel takım sabitlemesi sağlar.

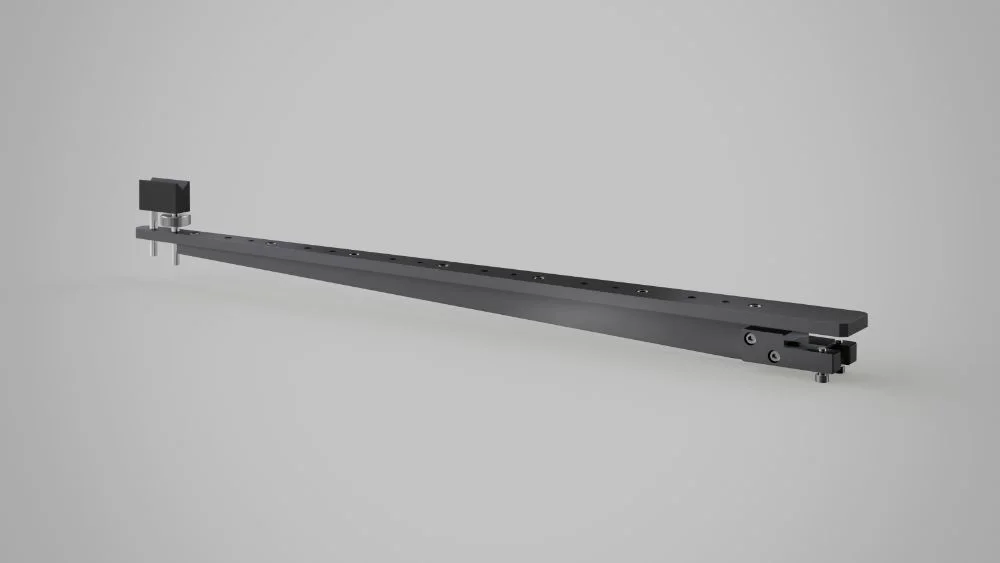

Derin delik matkabı için uzatılmış tutucu
1000 mm uzunluğa kadar D 3 mm ile D 20 mm arası ekstra uzun takımlar için destek. Prizmanın destek yüksekliği ayarlanabilir. Uzatılmış döner masayla bağlantı mekaniktir.

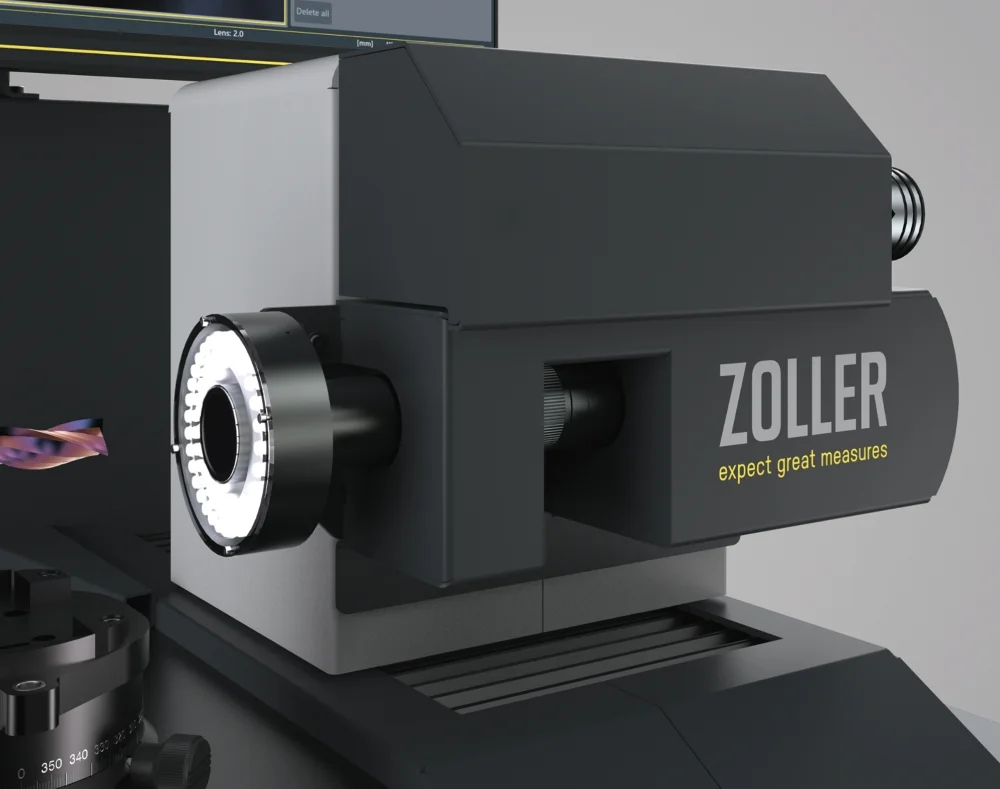

Optik paketi
Uygulamaya bağlı olarak üç optik seçeneği mevcuttur: optik zoomlu »pomColorCam« renkli kamera, sabit diyaframlı ve dijital zoomlu »pomCam« monokrom kamera ve özellikle mikro takımlar için tasarlanmış optik zoomlu »pomMicroCam« monokrom kamera.

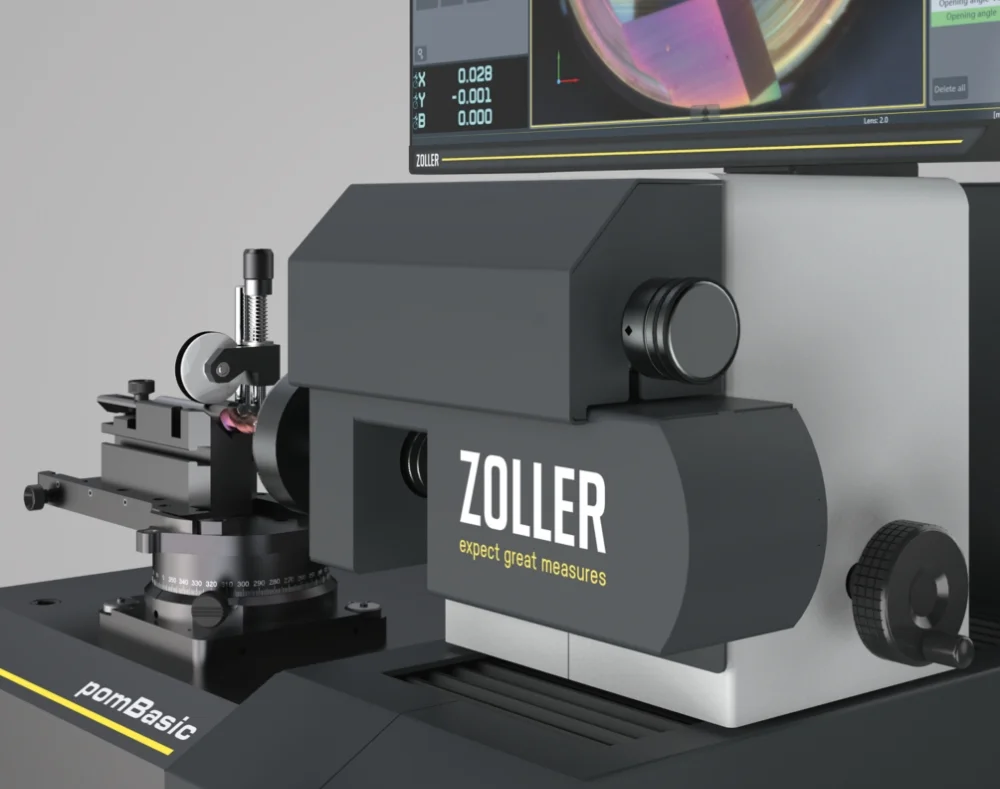

Kamera ekseninin CNC kontrolü
Kapsamlı muayene için takımın tamamen netleştirilmiş görüntülerinin alınmasını, kameranın takım yüzeyine göre otomatik konumlandırılmasını ve kamera ekseninin yazılımdaki joystick kontrolüyle CNC kontrollü hareketini mümkün kılar. Manuel sonsuz hassas ayar da mevcuttur.

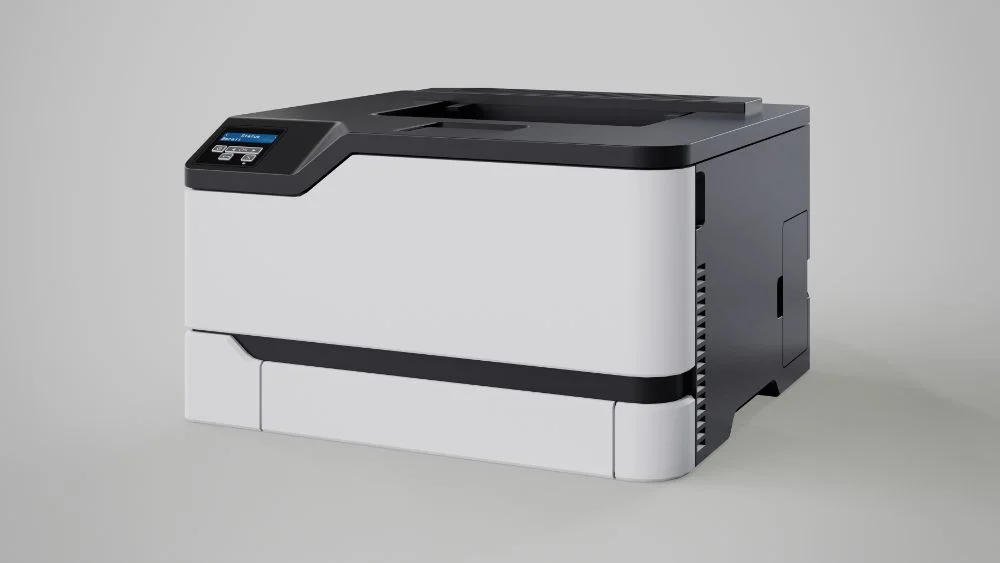

Renkli lazer yazıcı
Rapor çıktılarının doğrudan muayene cihazında alınması için.

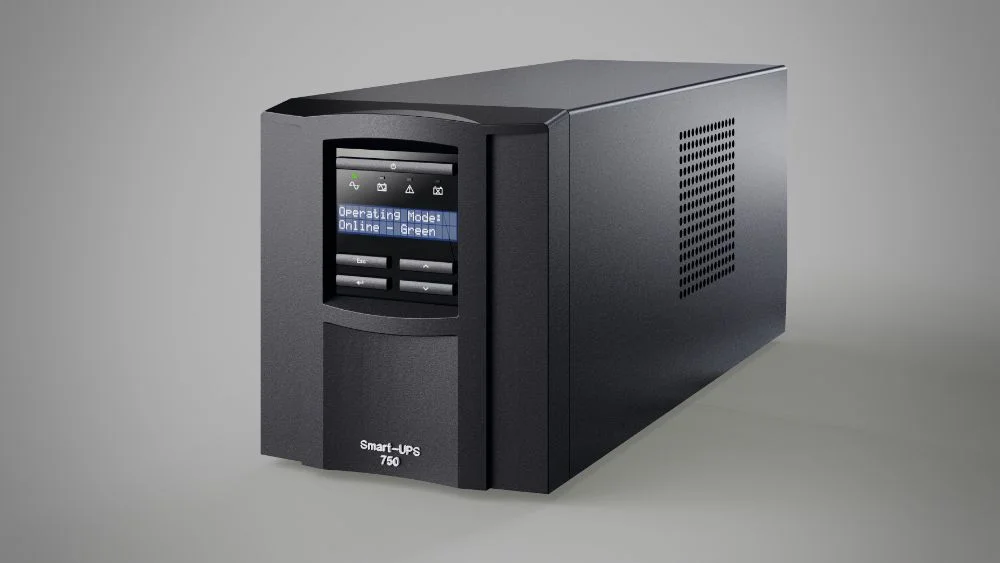

UPS sistemi
Kesintisiz güç kaynağı için UPS sistemi, şebeke arızası durumunda veri kaybını önlemek için bilgisayarınızın düzgün şekilde kapatılmasını sağlar. 230 V~ (Avrupa) ve 120 V~ (ABD) şebeke gerilimleri mevcuttur.
Konfigürasyon
»pomBasic« ve »pomColorCam«
| Eksenler | ||
| Standart döner masa | temel | |
| Uzatılmış döner masa | opsiyonel | |
| Endeksleme -90°/0°/+90° | temel | |
| Manuel bağlama | temel | |
| Döner masa verniyeli açı göstergesi | temel | |
| Döner masa ROD enkoderli açı göstergesi | opsiyonel | |
| Manuel sonsuz hassas ayar X/Y | temel | |
| Manuel kamera ekseni | temel | |
| CNC kontrollü kamera ekseni | temel | |
| Elektronik | ||
| »pilot 4.0« 32" TFT renkli monitör | temel | |
| Cihaz donanımı | ||
| Tezgâh versiyonu | temel | |
| Makine masası ayakta çalışma yeri | opsiyonel | |
| Makine masası oturarak çalışma yeri | opsiyonel | |
| Kamera/sensörler | ||
| »pomColorCam«, görüş alanı yakl. 1,8 x 1,2 mm² ile yakl. 38,1 x 25,6 mm² arası | temel | |
| 8 katlı LED üst aydınlatma beyaz | temel | |
| Ek aydınlatma difüzör beyaz | opsiyonel | |
| »pomLightTube« beyaz | opsiyonel | |
| Tekli LED spot aydınlatma beyaz | opsiyonel |
»pomBasic« ve »pomCam«
| Eksenler | ||
| Standart döner masa | temel | |
| Uzatılmış döner masa | opsiyonel | |
| Endeksleme -90°/0°/+90° | temel | |
| Manuel bağlama | temel | |
| Döner masa verniyeli açı göstergesi | temel | |
| Döner masa ROD enkoderli açı göstergesi | opsiyonel | |
| Manuel sonsuz hassas ayar X/Y | temel | |
| Manuel kamera ekseni | temel | |
| CNC kontrollü kamera ekseni | temel | |
| Elektronik | ||
| »pilot 4.0« 32" TFT renkli monitör | temel | |
| Cihaz donanımı | ||
| Tezgâh versiyonu | temel | |
| Makine masası ayakta çalışma yeri | opsiyonel | |
| Makine masası oturarak çalışma yeri | opsiyonel | |
| Kamera/sensörler | ||
| »pomCam«, görüş alanı yakl. 19,4 x 17,6 mm² | temel | |
| 8 katlı LED üst aydınlatma kırmızı | temel | |
| »pomLightTube« kırmızı | opsiyonel | |
| Tekli LED spot aydınlatma kırmızı | opsiyonel |
»pomBasic MTI«
| Eksenler | |
| Standart döner masa | temel |
| Uzatılmış döner masa | opsiyonel |
| Endeksleme -90°/0°/+90° | temel |
| Manuel bağlama | temel |
| Döner masa verniyeli açı göstergesi | temel |
| ROD enkoderli açı göstergesi, döner masa | opsiyonel |
| Manuel sonsuz hassas ayar X/Y | temel |
| Manuel kamera ekseni | temel |
| CNC kontrollü kamera ekseni | temel |
| Elektronik | |
| »pilot 4.0« 32" TFT renkli monitör | temel |
| Donanım | |
| Tezgâh konfigürasyonu | temel |
| Makine masası ayakta çalışma yeri | opsiyonel |
| Makine masası oturarak çalışma yeri | opsiyonel |
| Kamera/sensörler | |
| »pomMicroCam«, görüş alanı yakl. 0,3 x 0,3 mm² ile yakl. 3,3 x 3,3 mm² arası | temel |
| 8x mavi LED üst aydınlatma | temel |
| Mavi koaksiyel aydınlatma | temel |
| Kırmızı yardımcı aydınlatma | opsiyonel |
| »pomMicroLightTube« mavi | temel |
| 1x kırmızı LED spot aydınlatma | opsiyonel |
