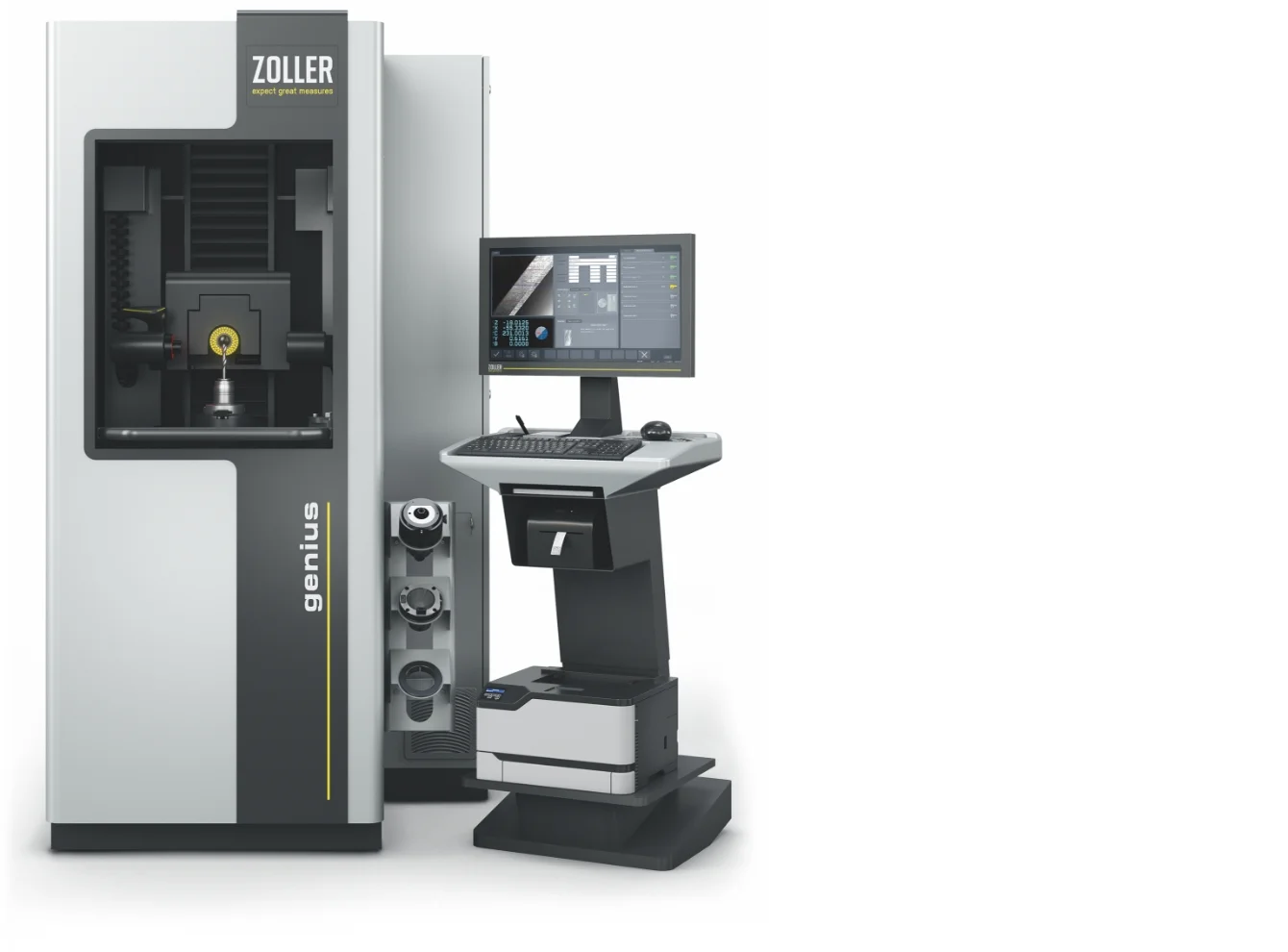

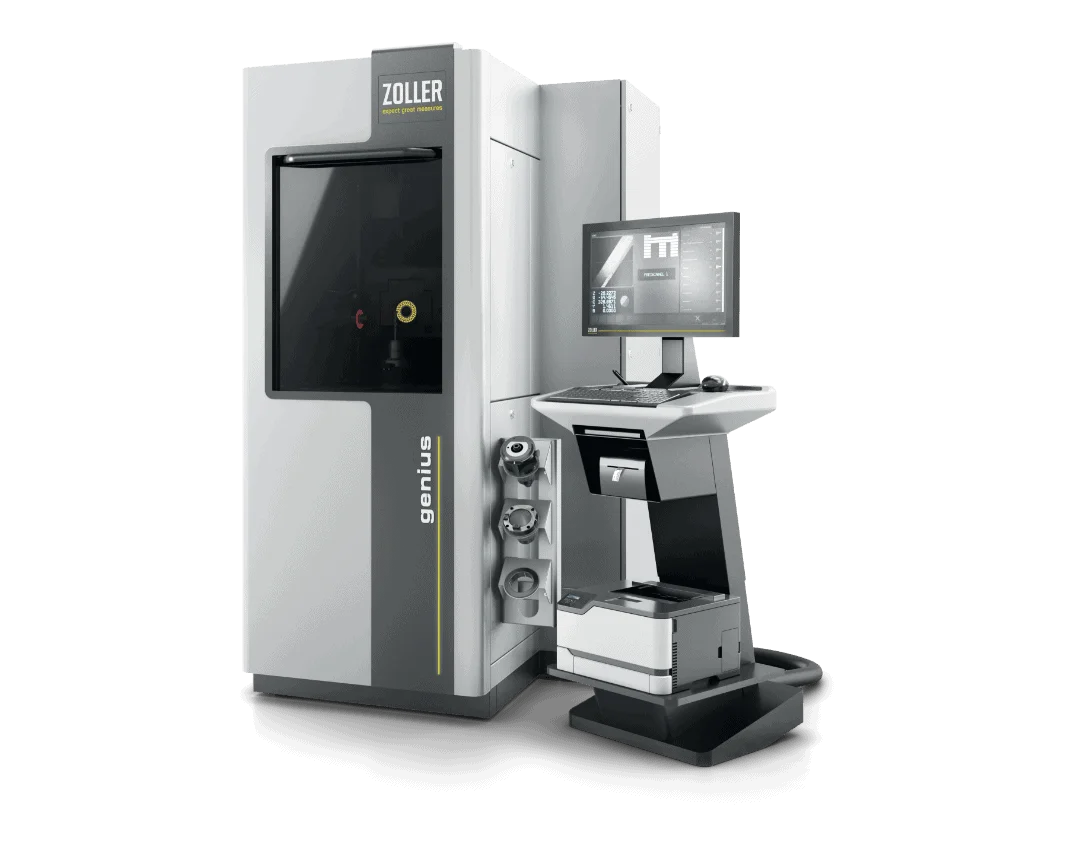

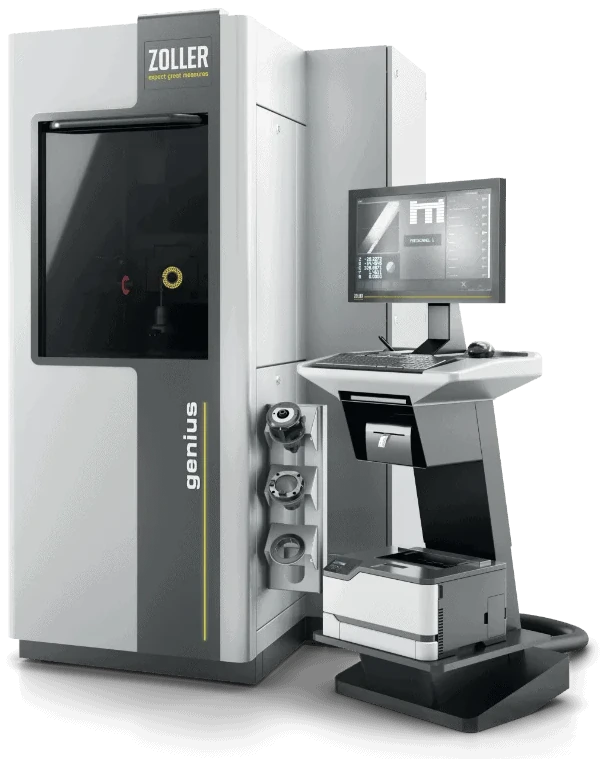

»genius«
Takım üreticileri ve taşlama atölyeleri için
yüksek hassasiyetli üniversal ölçüm makinesi
Akıllı ilerlemeyi temsil ediyoruz
Bir takım üreticisi veya taşlama şirketi olarak en iyi kaliteyi sunmak zorundasınız. Üniversal ölçüm makinesi »genius«, ürünlerinizin yüksek üretim kalitesinin şaşmaz kanıtı olarak size hassas ölçüm verileri sağlar.
ZOLLER »genius« ile hassas takımlarınızın 100'ü aşkın parametresini 2D/3D olarak temassız, tam otomatik ve etkileyici derecede güvenilir şekilde ölçebilirsiniz. Her ölçüm değeri size ürünlerinizin kalitesini iyileştirmek için temel sağlar.
Ölçüm cihazlarının sertifikalı test parçaları ve referans standartlarla yerinde kalibrasyonu, E. ZOLLER GmbH & Co. KG'de kalite güvencesinin önemli bir parçasıdır – güvenilir ölçüm sonuçlarını ve ürünlerinizin geçerli standartlara uygun yüksek hassasiyetini bu şekilde garanti ediyoruz.
Mutlak ölçüm doğruluğu ve süreç güvenilirliği
Dünyada benzersiz: DAkkS sertifikalı
Kolay kullanım ve parametre seçimi
Otomatik hassasiyet için
Saklama seçenekleri
Saklama seçenekleri
Bağlantı tutucuları ve ara burçlar için saklama seçenekleri entegre raflarda bulunur: ara burçlar için iç kısımda, bağlantı tutucuları için yan tarafta. Böylece aksesuarlarınız her zaman elinizin altındadır.
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi bireysel ayar seçenekleri sayesinde operatöre ergonomi ve konfor sunar. »cockpit«'in yüksekliği ve konumu ayarlanabilir, 24" TFT renkli monitör de eğilebilir.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, net şekilde düzenlenmiştir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.

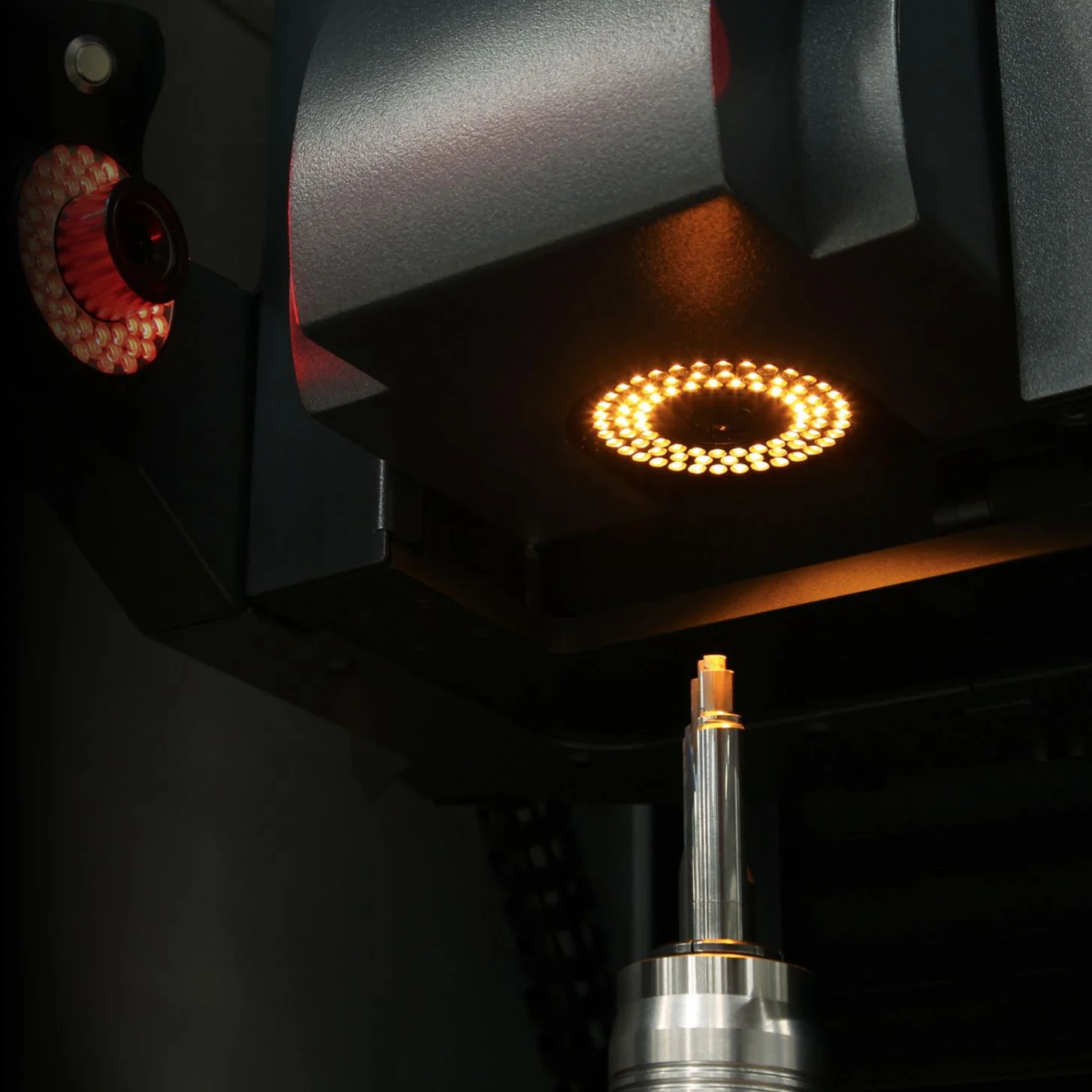

Üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası – takım geometrilerinin çevrede, talaş boşluğunda ve alın yüzeyinde muayenesi ve otomatik ölçümü için. Hedef parametreleri ölçüm programı diyaloğuna girmeniz yeterlidir; her ölçüm büyüklüğü otomatik olarak ölçülür ve kaydedilir: talaş açısı, boşluk açısı, oluk konturu, pah genişliği ve diğer birçok geometri. Sekiz alana bölünmüş yüksek performanslı LED'ler ölçüm sistemi tarafından otomatik olarak kontrol edilir ve otomatik yoğunluk kontrolü sayesinde yüzeyin en iyi şekilde aydınlatılmasını sağlar – yüksek hassasiyet ve tekrar doğruluğu için.
Kumanda dolabı
Kumanda dolabı
Kumanda dolabı – aktif havalandırmalı. Gerekli tüm elektronik bileşenler sorunsuz çalışma için özenle ve güvenle yerleştirilmiştir. Kumanda dolabının konumu bakım ve servis çalışmaları için en iyi erişimi sağlar.
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace« – her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Arka aydınlatma kamerası
Çoklu LED aydınlatmalı arka aydınlatma kamerası
Çoklu LED aydınlatmalı arka aydınlatma kamerası – yüksek kaliteli, düşük distorsiyonlu optik ve telesentrik arka aydınlatmayla kesici kenar konturlarının ve kademe geometrisinin silüette 5 Mpx'e kadar μm hassasiyetinde ölçülmesini sağlar. Kamera, takım dönüşünden hızlı odaklama ve kontur kaydı için yüksek kare hızına sahiptir. Çoklu LED halka ışık, üst aydınlatmada kesici kenar muayenesinin yoğun ve yüksek kontrastlı aydınlatılmasını sağlar.
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic and quick) – ölçüm eksenlerini X, Y ve Z yönlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.
Saklama seçenekleri
Saklama seçenekleri
Saklama seçenekleri
Bağlantı tutucuları ve ara burçlar için saklama seçenekleri entegre raflarda bulunur: ara burçlar için iç kısımda, bağlantı tutucuları için yan tarafta. Böylece aksesuarlarınız her zaman elinizin altındadır.
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi bireysel ayar seçenekleri sayesinde operatöre ergonomi ve konfor sunar. »cockpit«'in yüksekliği ve konumu ayarlanabilir, 24" TFT renkli monitör de eğilebilir.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, net şekilde düzenlenmiştir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.
Üst aydınlatma kamerası
Üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası – takım geometrilerinin çevrede, talaş boşluğunda ve alın yüzeyinde muayenesi ve otomatik ölçümü için. Hedef parametreleri ölçüm programı diyaloğuna girmeniz yeterlidir; her ölçüm büyüklüğü otomatik olarak ölçülür ve kaydedilir: talaş açısı, boşluk açısı, oluk konturu, pah genişliği ve diğer birçok geometri. Sekiz alana bölünmüş yüksek performanslı LED'ler ölçüm sistemi tarafından otomatik olarak kontrol edilir ve otomatik yoğunluk kontrolü sayesinde yüzeyin en iyi şekilde aydınlatılmasını sağlar – yüksek hassasiyet ve tekrar doğruluğu için.
Kumanda dolabı
Kumanda dolabı
Kumanda dolabı
Kumanda dolabı – aktif havalandırmalı. Gerekli tüm elektronik bileşenler sorunsuz çalışma için özenle ve güvenle yerleştirilmiştir. Kumanda dolabının konumu bakım ve servis çalışmaları için en iyi erişimi sağlar.
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace« – her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Arka aydınlatma kamerası
Arka aydınlatma kamerası
Çoklu LED aydınlatmalı arka aydınlatma kamerası
Çoklu LED aydınlatmalı arka aydınlatma kamerası – yüksek kaliteli, düşük distorsiyonlu optik ve telesentrik arka aydınlatmayla kesici kenar konturlarının ve kademe geometrisinin silüette 5 Mpx'e kadar μm hassasiyetinde ölçülmesini sağlar. Kamera, takım dönüşünden hızlı odaklama ve kontur kaydı için yüksek kare hızına sahiptir. Çoklu LED halka ışık, üst aydınlatmada kesici kenar muayenesinin yoğun ve yüksek kontrastlı aydınlatılmasını sağlar.
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic and quick) – ölçüm eksenlerini X, Y ve Z yönlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.

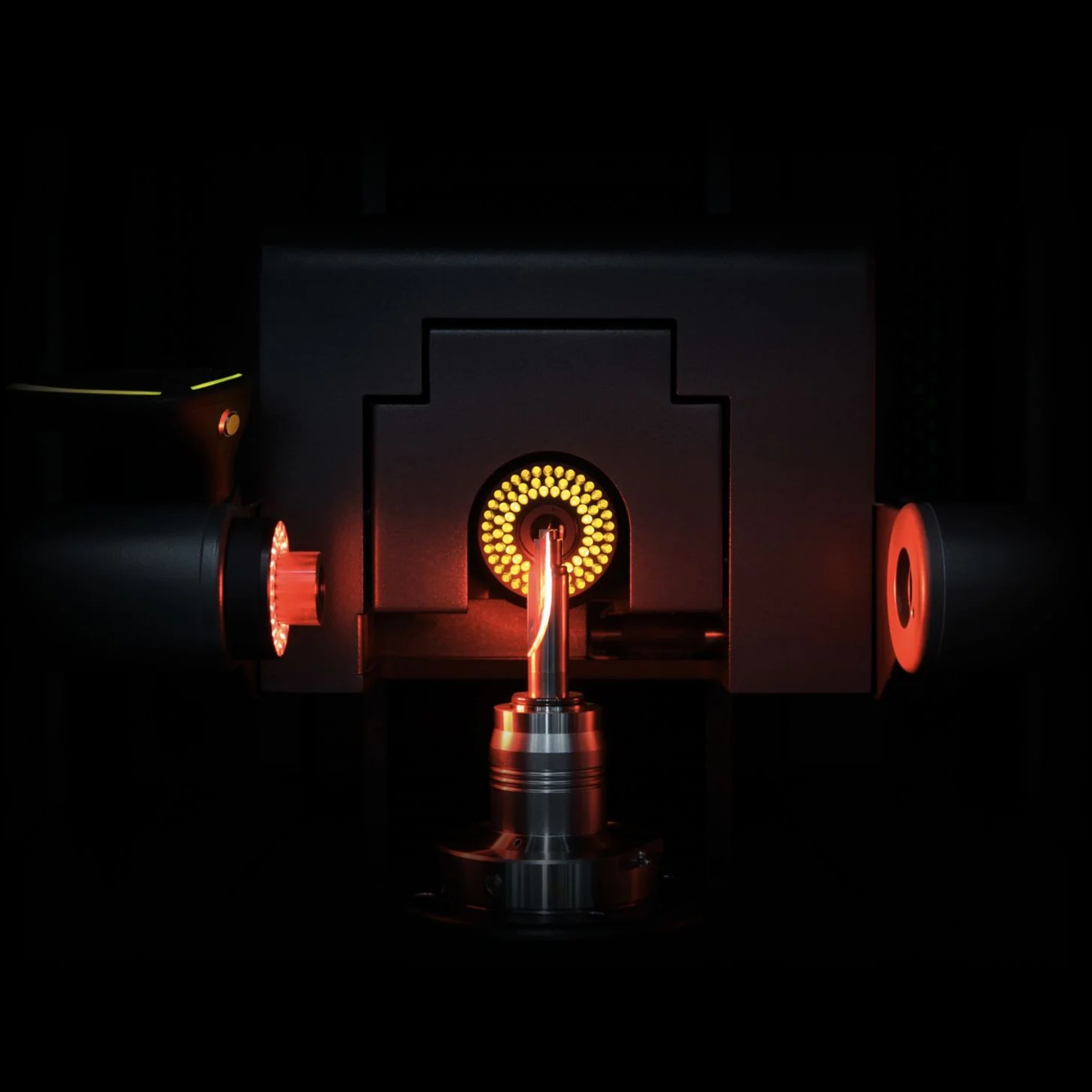

Yüksek hassasiyetli optik
ZOLLER »genius« ile takımlarda neredeyse her şeyi ölçebilirsiniz – hassas, tam otomatik ve temassız. Takım ne kadar karmaşık olursa olsun.

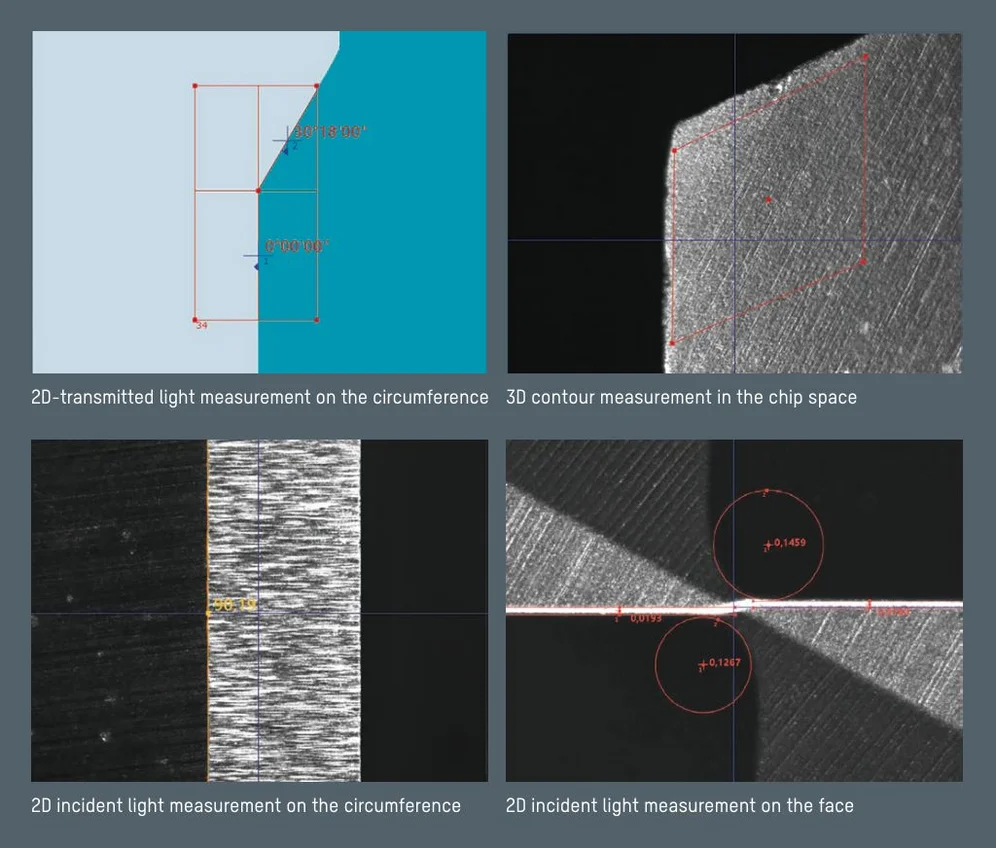

ZOLLER çoklu sensör teknolojisi Yüksek hassasiyetli iş mili »ace«
Garantili doğruluk

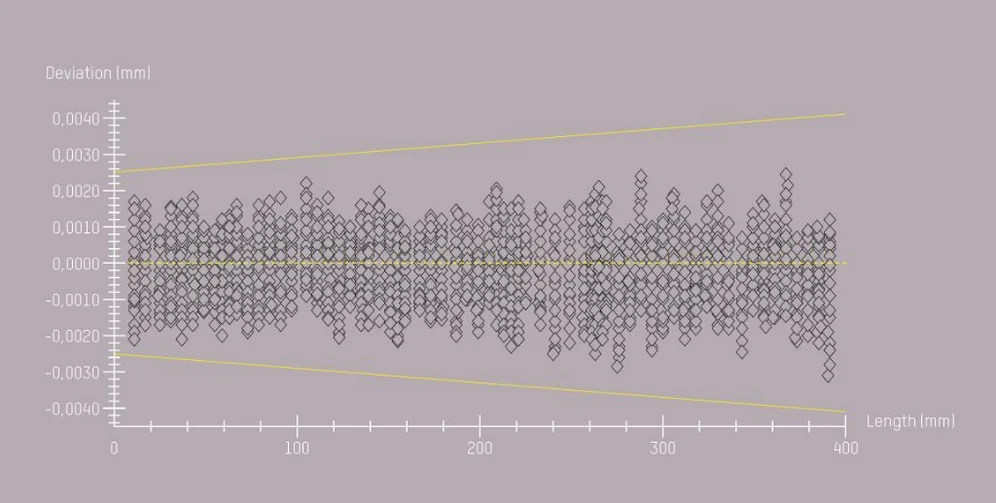

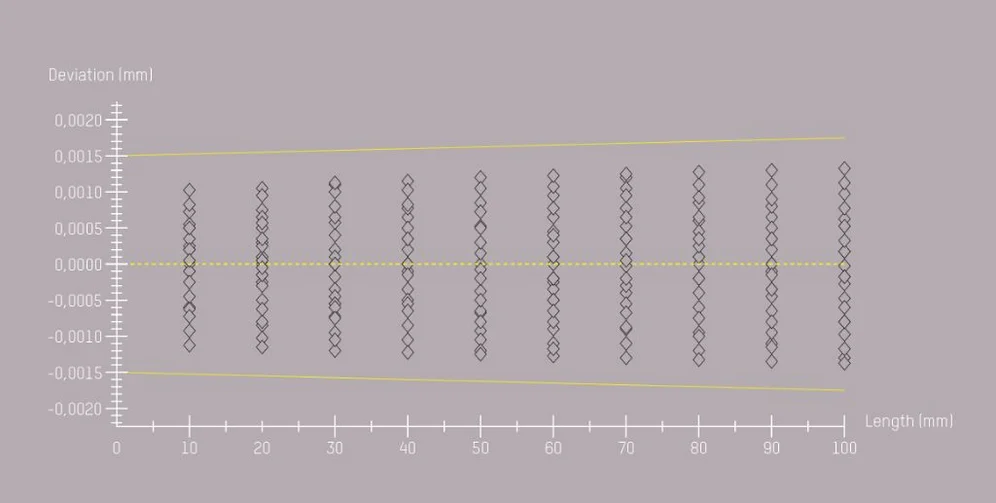

Kalite yönetimindeki talepler sürekli artıyor. Bu nedenle makinelerinizin sabit ölçüm sapmalarına güvenebilmeniz gerekir. ZOLLER ölçüm makinelerinde Borofloat camdan yapılmış yüksek hassasiyetli kalibrasyon standartları,® DIN EN ISO 10360 standardına uygun olarak uzunluk ölçüm sapmalarını belirlemek için kullanılır. Bu standarda göre en az üç ölçüm dizisi (25.326 ilişki) gerçekleştirilir. Bu prosedürle ZOLLER ölçüm makinelerinin doğruluğu iki boyutta belgelenir ve her zaman izlenebilir.

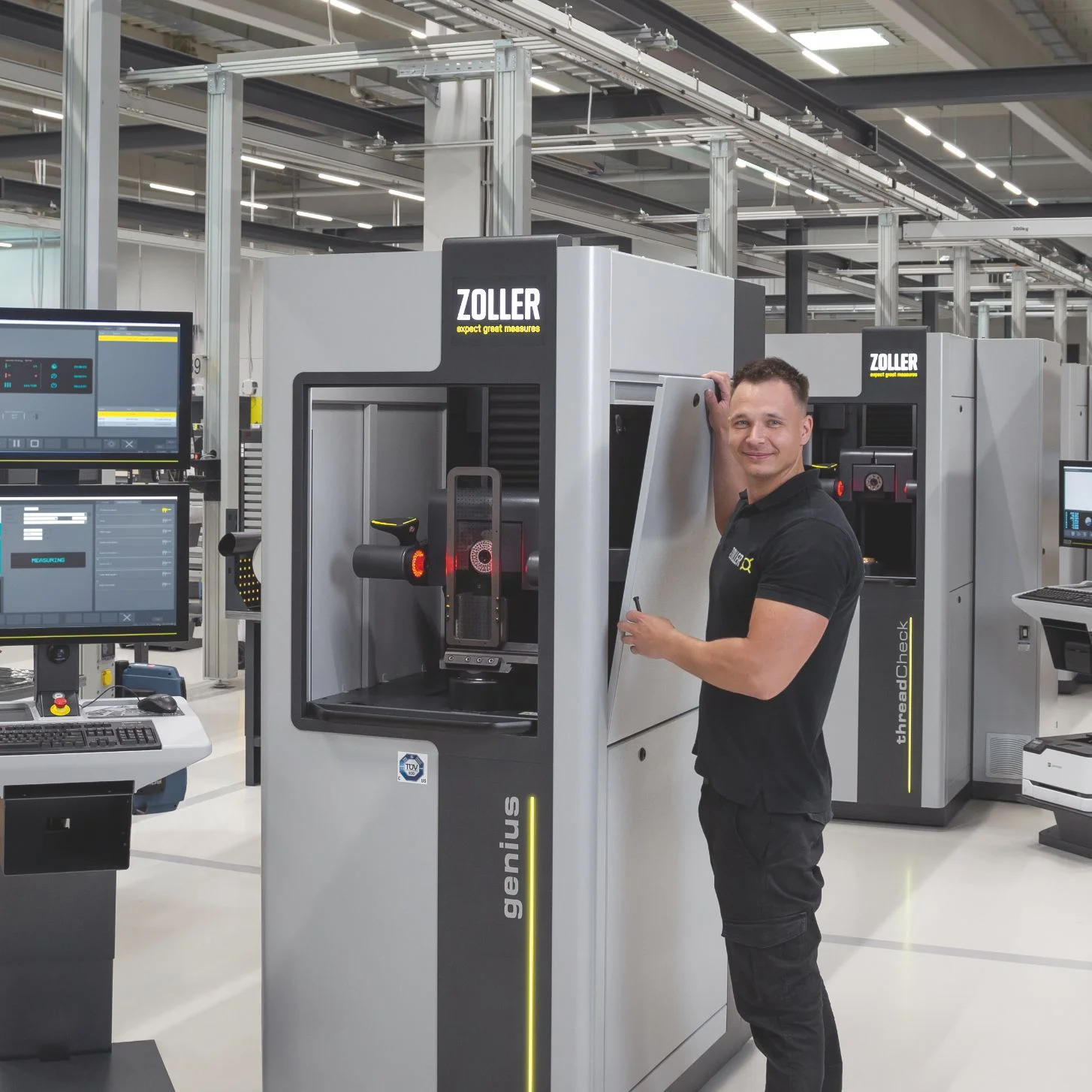

Takımlar için gerçeklik kontrolü
»genius« kolay kullanılır ve uzun ömürlü olacak şekilde üretilmiştir. Üniversal ölçüm makinesi doğrudan üretim alanında çok vardiyalı çalışmada uzun süreli ölçüm görevleri için tasarlanmıştır.
ZOLLER muayene ve ölçüm çözümü birçoklarının iddia ettiğini kanıtlar: kalite.
Zahmetsiz maksimum performans
Piyasadaki hiçbir ölçüm makinesi rahat kullanımı ve µm hassasiyetindeki geometri verilerini »genius« kadar etkileyici şekilde birleştirmez. Siz de takımlardaki karmaşık kalite muayenelerini basitleştirmek için ZOLLER'in bu mükemmel teknolojisini kullanın.
