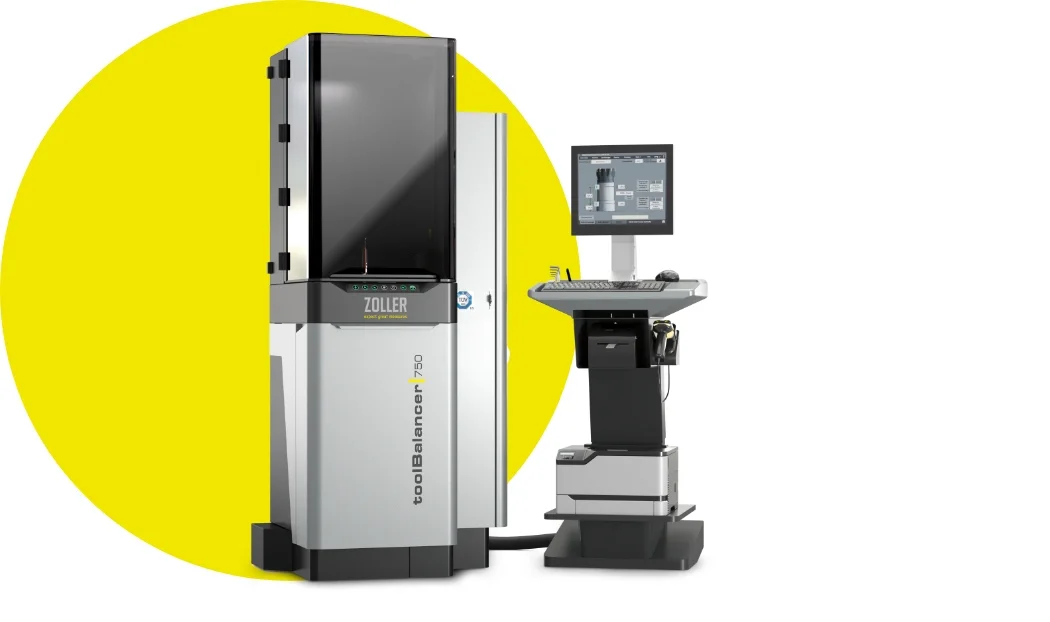

»toolBalancer«

Akıllı ilerlemeyi temsil ediyoruz

En uygun ve yüksek hassasiyetle balanslanmış takımlarla daha uzun takım ömrü, daha uzun iş mili ömrü ve parçalarınızda daha iyi yüzey kalitesi elde edersiniz. »toolBalancer« ile yalnızca takımlarınız için değil, tüm üretim süreciniz için sürdürülebilirlik, verimlilik ve ilerleme arasında mükemmel dengeyi kurarsınız.

Hemen bilgi isteyin

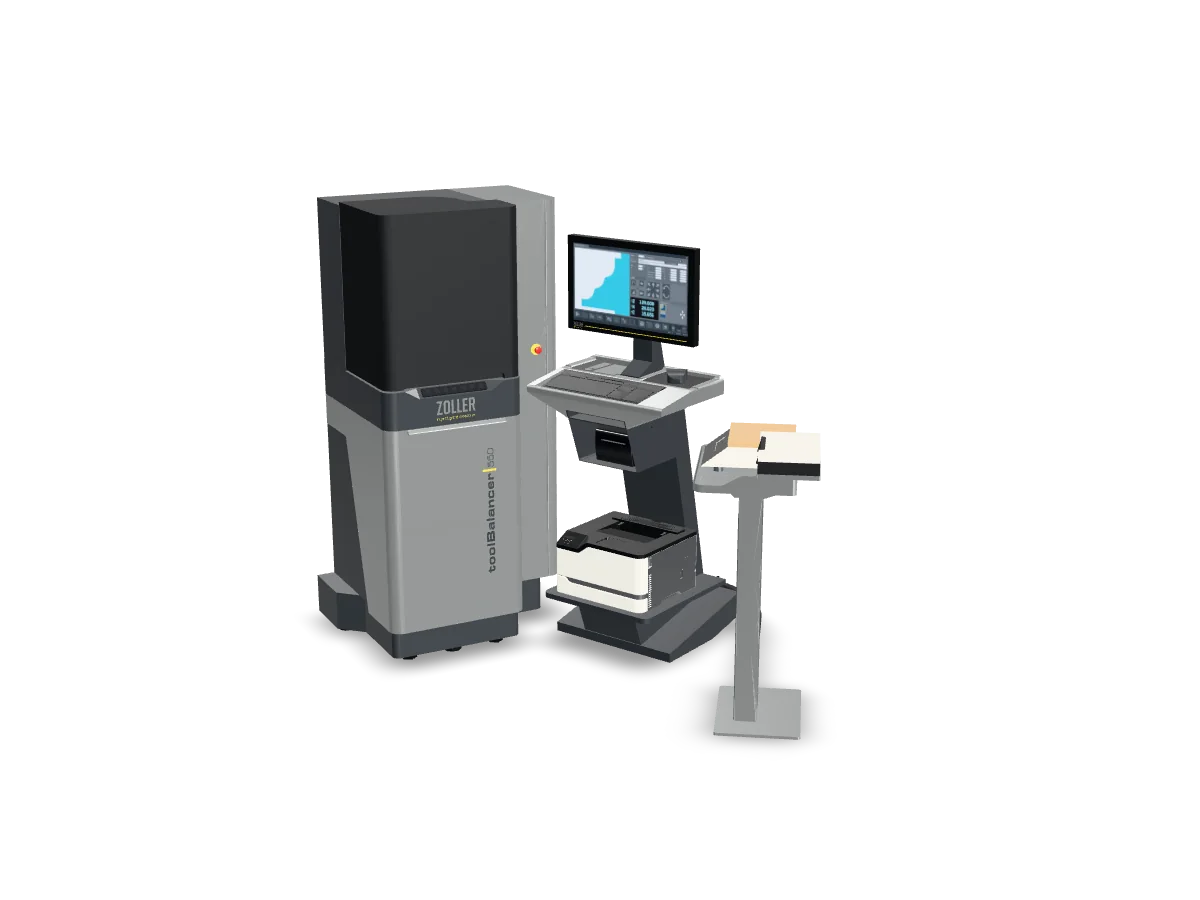

Artırılmış gerçeklik · 3D

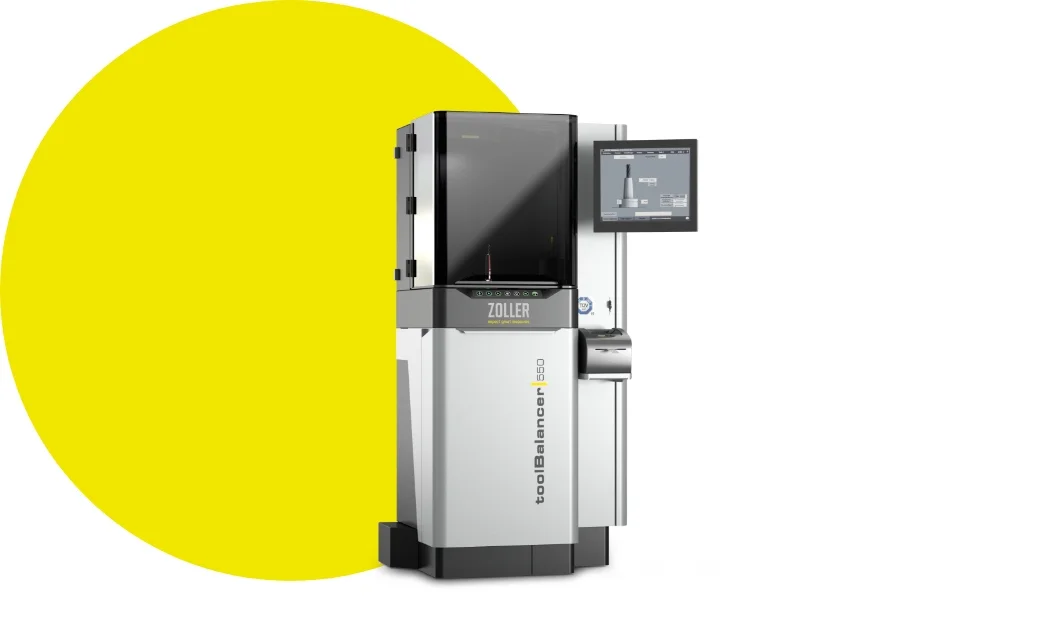

»toolBalancer 550« gerçek boyutunda – kendi atölyenizde

Artırılmış gerçeklik sayesinde cihaz, çalışacağı yerde gerçek ölçeğinde görünür: etrafında dolaşın, sipariş vermeden önce alanı ve erişimi kontrol edin. Bilgisayarda CAD modelini doğrudan burada döndürebilir ve yakınlaştırabilirsiniz.

Genişlik: 1,54 m
Derinlik: 2,02 m
Yükseklik: 1,73 m
Taban alanı: 3,11 m²

Bu donanımdaki CAD modelinin dış ölçüleri – yapılandırmaya göre farklılık gösterebilir.

Takım odası planlayıcı

Kesin ölçüm sonuçları için işlevsellik ve ergonominin benzersiz dengesi: Bu, üretiminiz için hassasiyet ve sertifikalı güvenliktir.

Frank Hartstein, »toolBalancer« ürün geliştirme ekibinden

Teknoloji şirketi ZOLLER olarak deneyimimizi ve uzmanlığımızı bu yeni ürün geliştirmeye odakladık, yeni bir kilometre taşı koyduk ve ZOLLER ürün portföyünü tamamladık. Tipik ZOLLER: her şey tek elden.

Christoph Zoller, Genel Müdür

Tasarım, ergonomi ve teknolojik zekânın mükemmel birleşimi. Üretiminizde kaynak tasarruflu kullanım için sertifikalı güvenliğe sahip ZOLLER çözümü.

Alexander Zoller, Genel Müdür

TÜV ve UL/CSA onaylı

500 kg'lık sağlam taban

En iyi balans sonuçları: < 0,4 gmm

Yüksek performanslı etkileşim

»twinPanel« güvenlik kapağı

Maksimum güvenlik için DIN ISO 21940-23 sınıf C60'a uygundur.

İçteki “feda diski”, ör. soğutma sıvısı kalıntıları gibi kirleri ve parça kopmasından kaynaklanan hasarları emer. Bu, günlük kullanımla ortaya çıkan, çok önemli ve sıklıkla göz ardı edilen koruyucu disk değişimi sürecini dikkate alır. ZOLLER »twinPanel«, feda diskinin hızlı ve uygun maliyetli değişimi sayesinde operatörlerinizin güvenliğini uzun vadede garanti eder.

Yüksek hassasiyetli iş mili

Uygun bir balans adaptörüyle neredeyse her takım tutucuyu kabul eder. Ağırlığa bağlı olarak iş mili takımı dakikada 400 ile maks. 1.200 devir arasında değişken olarak ayarlanabilen bir hızla döndürür ve dengesizliği < 0,4 gmm doğrulukla ölçer.

ZOLLER, yüksek hassasiyetli iş milini tasarlarken güvenli ve sertifikalı adaptör değiştirme sürecine özellikle odaklandı. Özel bir tasarım elemanı, iş milinde cıvatalanmamış balans adaptörlerinin neden olduğu kazaları ve hasarları önler.

Adaptör saklama bölmesi

Menteşeli ön kapaklı adaptör saklama bölmesi

Dizlerinizi bükmeden ergonomik, sırt dostu ve hızlı adaptör değişimi için üç saklama yeri.

Çatal yuvası

»toolBalancer«'ın üretim tesisinizde transpaletle esnek şekilde kurulması ve kolayca taşınması için.

ZOLLER kullanım yazılımı

Basit ZOLLER kullanım yazılımı

Yapılandırılmış grafik gösterim operatörü ölçüm ve balans sürecinde sezgisel olarak yönlendirir.

Makine takım geometrisi verileri girilerek ayarlanır. Tüm veriler veritabanında saklanır ve daha sonra da kullanılabilir.

»cockpit« kumanda ünitesi

Ayrı »cockpit« kumanda ünitesi

Yüksekliği ve konumu ayarlanabilir, monitör eğilebilir. İstenen konuma kolayca getirilebilir; bu da yazılımın kullanımını olabildiğince rahat hâle getirir.

Dokunmatik kullanımın yanı sıra »cockpit« fare ve klavyeyle giriş seçenekleri ile etiket ve lazer yazıcılar, el tarayıcıları ve alyan anahtarları gibi aletler için raflar sunar.

Hedefe güvenle ve hızla ulaşın

»toolBalancer« takım balansını özellikle kolaylaştırır: ergonomik olarak tasarlanmış »twinPanel« güvenlik kapağı, kullanışlı membran tuş takımı, balans adaptörleri için bölme ve geniş çalışma alanındaki bölmeler sayesinde.

Yapılandırılmış grafik gösterimiyle ZOLLER kullanım yazılımı operatörü ölçüm ve balans sürecinde sezgisel olarak yönlendirir. Uygun yazılım seçenekleriyle balans vidalarıyla sabit konum dengelemesi, balans halkalarının kullanılması veya delme ya da frezeleme gibi malzeme kaldırarak balans gibi tüm balans uygulamaları 1 ila 2 balans düzleminde kullanılabilir.

Kapağı açın, bağlamayı çözün, takımı
180° döndürün ve bağlayın.

Kapağı açın,

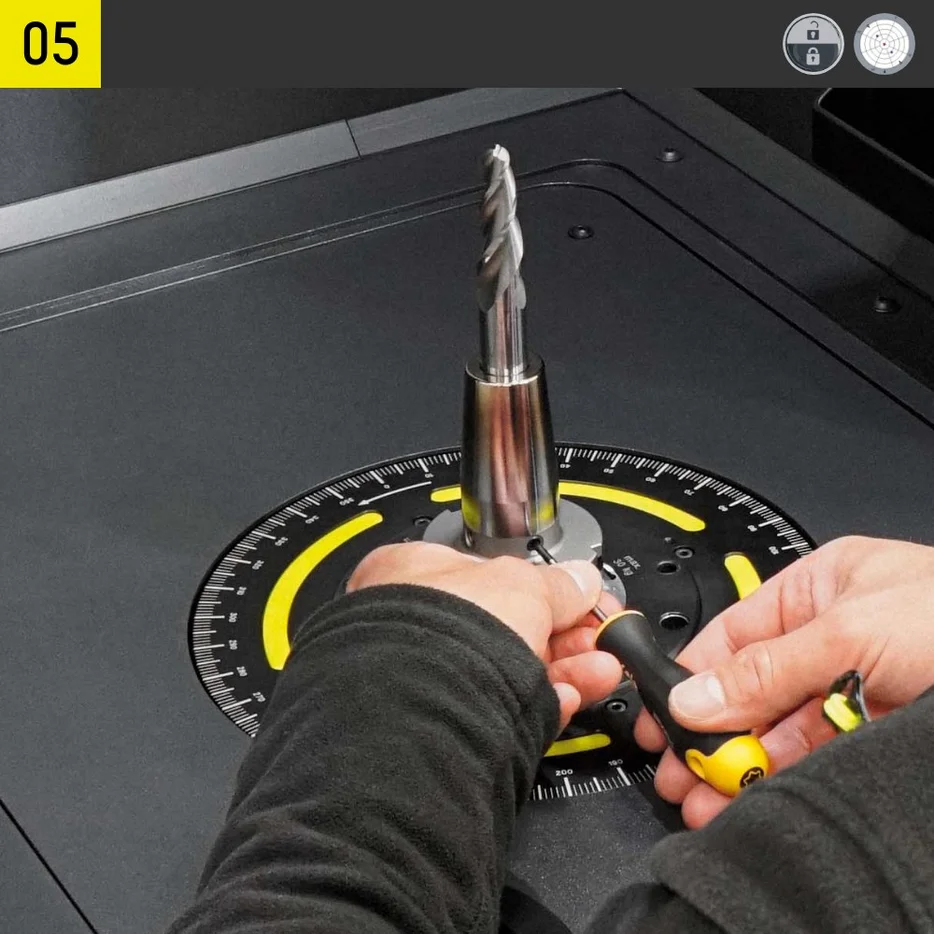

dengesizliği düzeltin (ör. balans vidalarıyla).

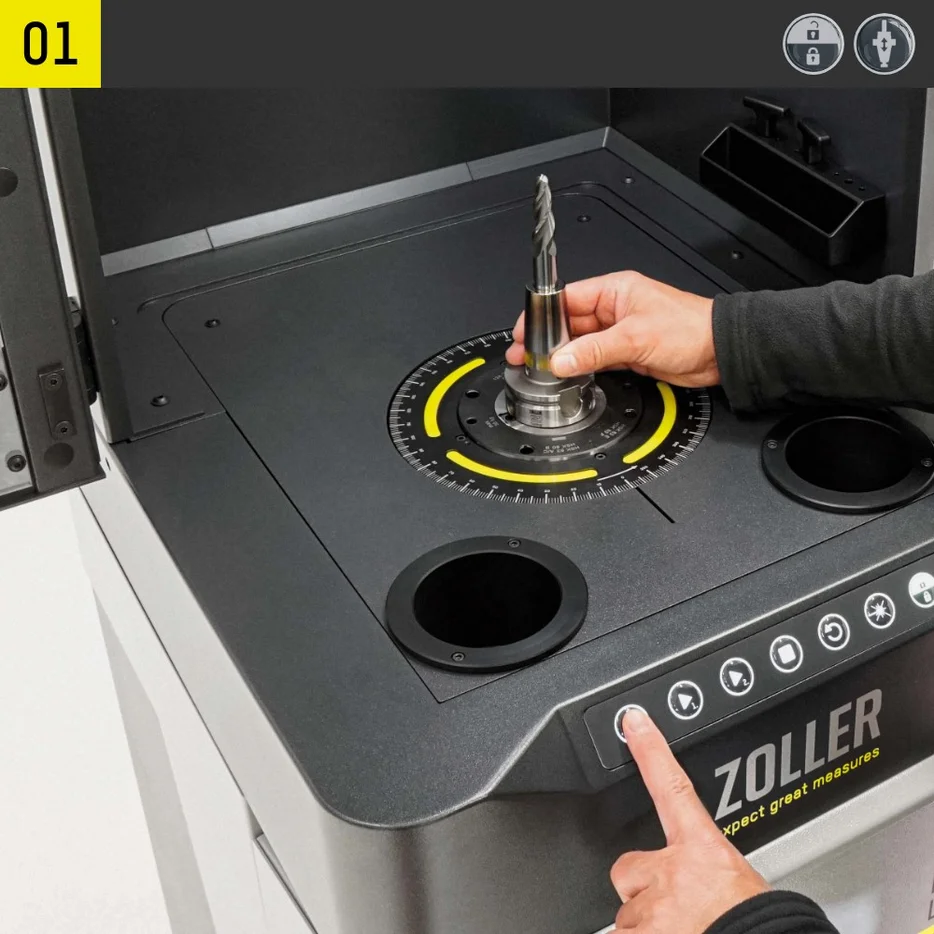

Kapağı açın, takımı
yerleştirin ve bağlayın.

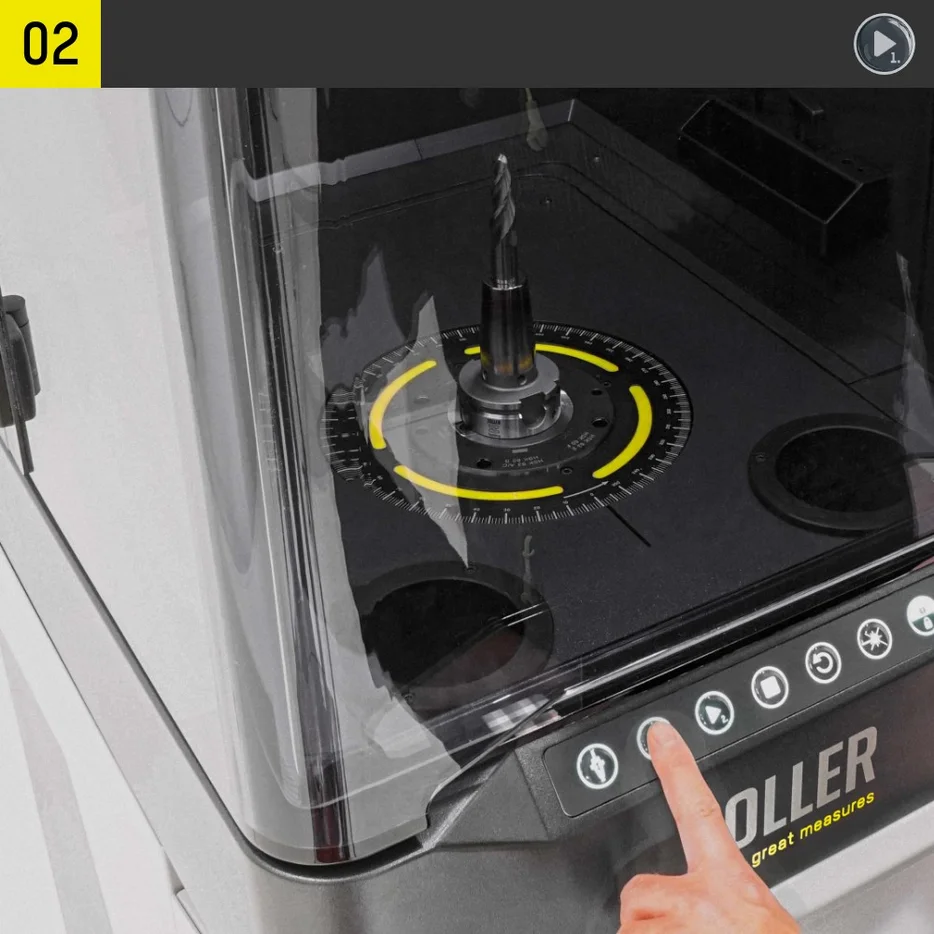

Kapağı kapatın ve 1. çalıştırmayı başlatın

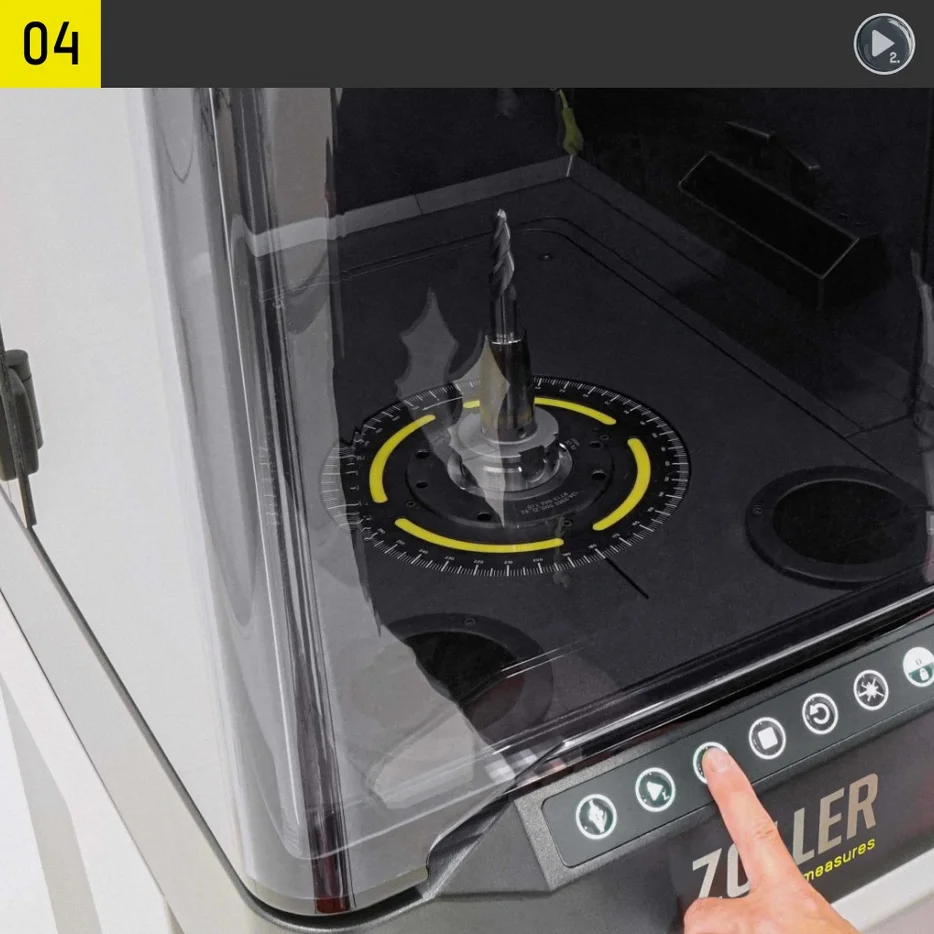

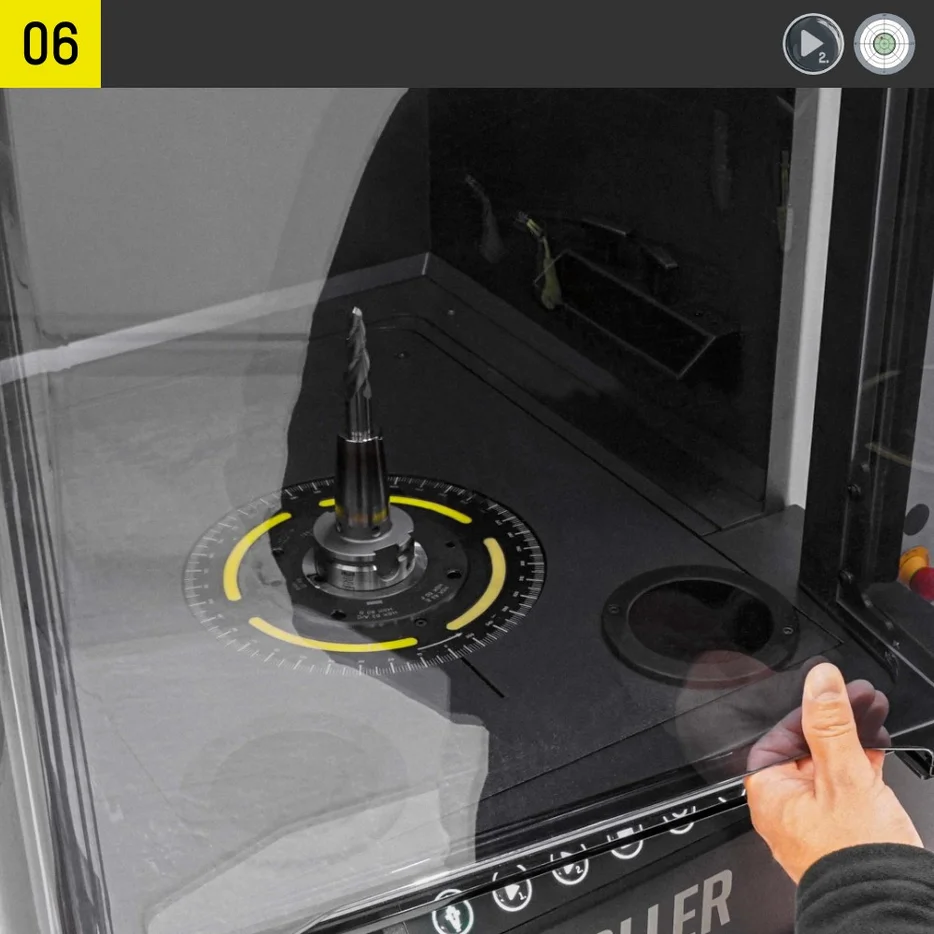

Kapağı kapatın ve 2. çalıştırmayı başlatın.

Kapağı kapatın ve kontrol çalıştırmasını başlatın,
kontrol çalıştırmasının ölçüm sonucu

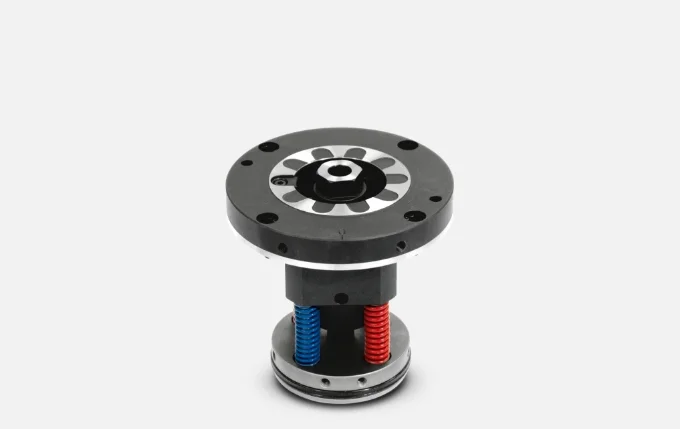

Adaptörlerimiz: güvenilir ve hassas

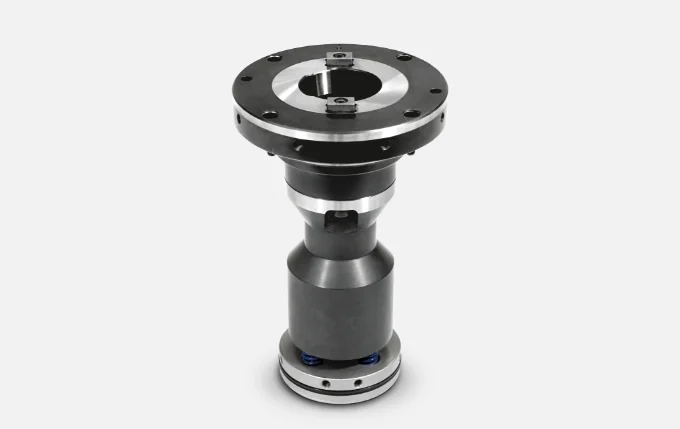

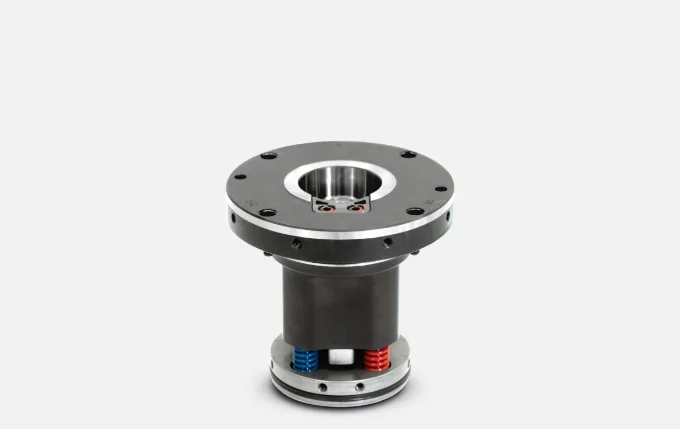

Benzersiz tasarımlı yüksek hassasiyetli ZOLLER balans adaptörleri yelpazesi, SK, HSK ve poligon saplı konik bağlantıları kuvvet tahrikli ve her şeyden önce benzeri görülmemiş bir tekrarlanabilirlikle güvenli şekilde bağlamanızı sağlar.

Diğer adaptörler talep üzerine.

Bize ulaşın

Merkezden en yüksek hassasiyete

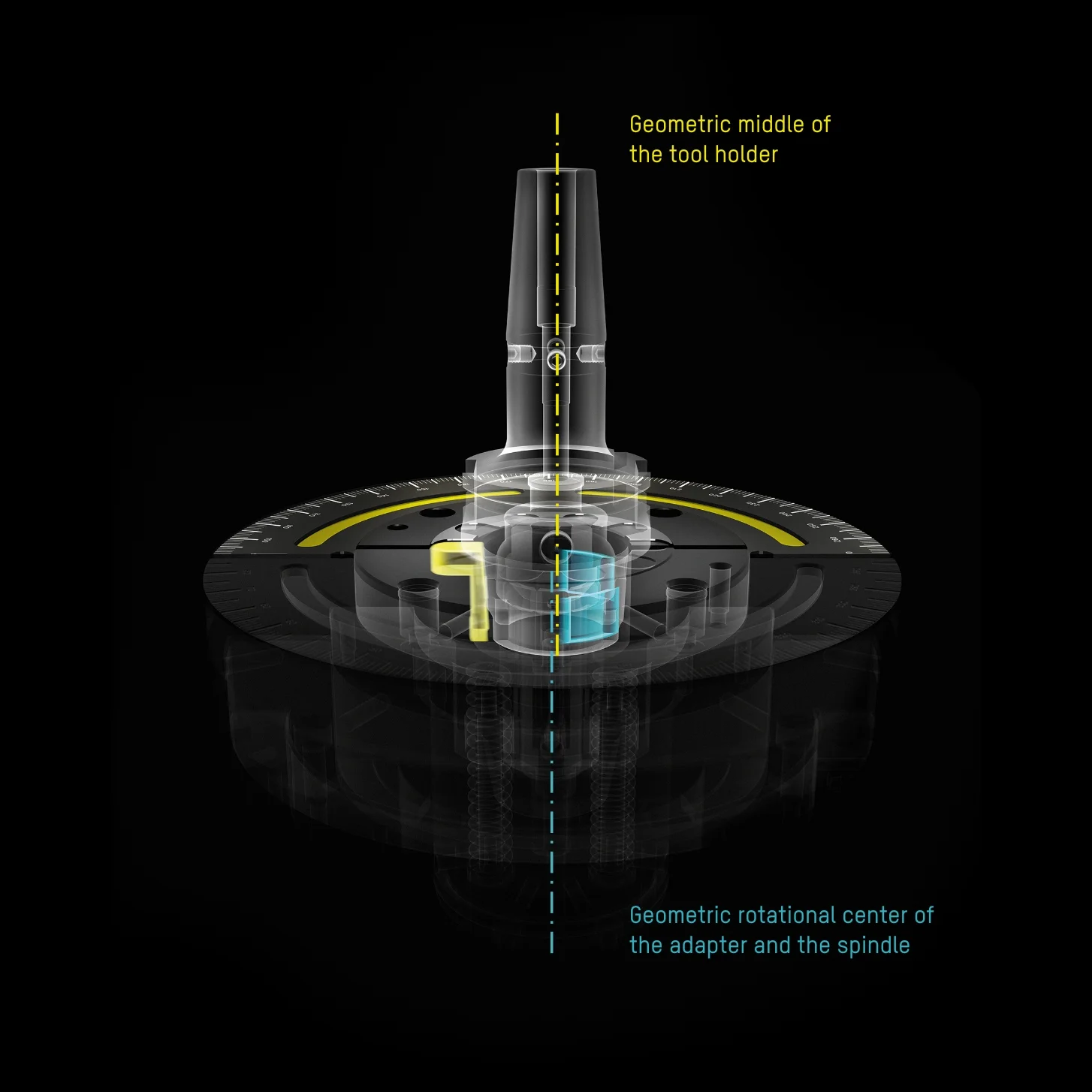

Takımlardaki dengesizlik asimetrik tasarımdan ve buna bağlı asimetrik kütle dağılımından kaynaklanır. ZOLLER »toolBalancer« bu sorunu takımlarınızı ölçerken ve balanslarken balans adaptöründe kasıtlı bir merkez kaçıklığı kullanarak çözer.

Merkez kaçıklıklı balans adaptörü iki noktalı bir sistem ve bir baskı parçasıyla tasarlanmıştır. Bu, büyük ve daha iyi ölçülebilir bir sensör sinyali sağlar ve özellikle yüksek balans kalitesi ve düşük dengesizlikte yüksek hassasiyetli balans sonuçlarını garanti eder.

Daha fazla bilgi

Merkez kaçıklığı

Takım tutucunun baskı parçası tarafından temas yüzeyleri yönünde tanımlı olarak kaydırılması, sonuçların yüksek tekrarlanabilirliği için merkez kaçıklığını oluşturur.

Sabit nokta sistemi

Yüksek tekrarlanabilirlik için: takım tutucular balans adaptörünün temas yüzeylerine sıkıca oturur.

Baskı parçası

Baskı parçası takım tutucuların konisini balans adaptörünün temas yüzeylerine boşluksuz şekilde bastırır.

Balans, takımlar için huzur demektir

Dönen takımlar düzgün çalışmadığında titreşimler oluşur. Düşük devirlerde bile bu, takım aşınmasının artmasına, yüzey kalitesinin düşmesine ve makine iş millerinde ek yüke yol açabilir. Bu nedenle takımlarınızı düzenli olarak bir ZOLLER balans cihazında kontrol ettirin.

ZOLLER Solutions ile balans ayarının avantajları hakkında daha fazla bilgi edinin.

Balans teknolojisi hakkında daha fazla bilgi
