Muayene ve ölçüm: avantajlarınız
ZOLLER ile takım muayenesinde nelerin mümkün olduğunu öğrenin: süreç odaklı muayenelerden SKP, pürüzlülük ve dijital ikiz oluşturmaya kadar üst düzey analizler.
Daha fazla bilgi

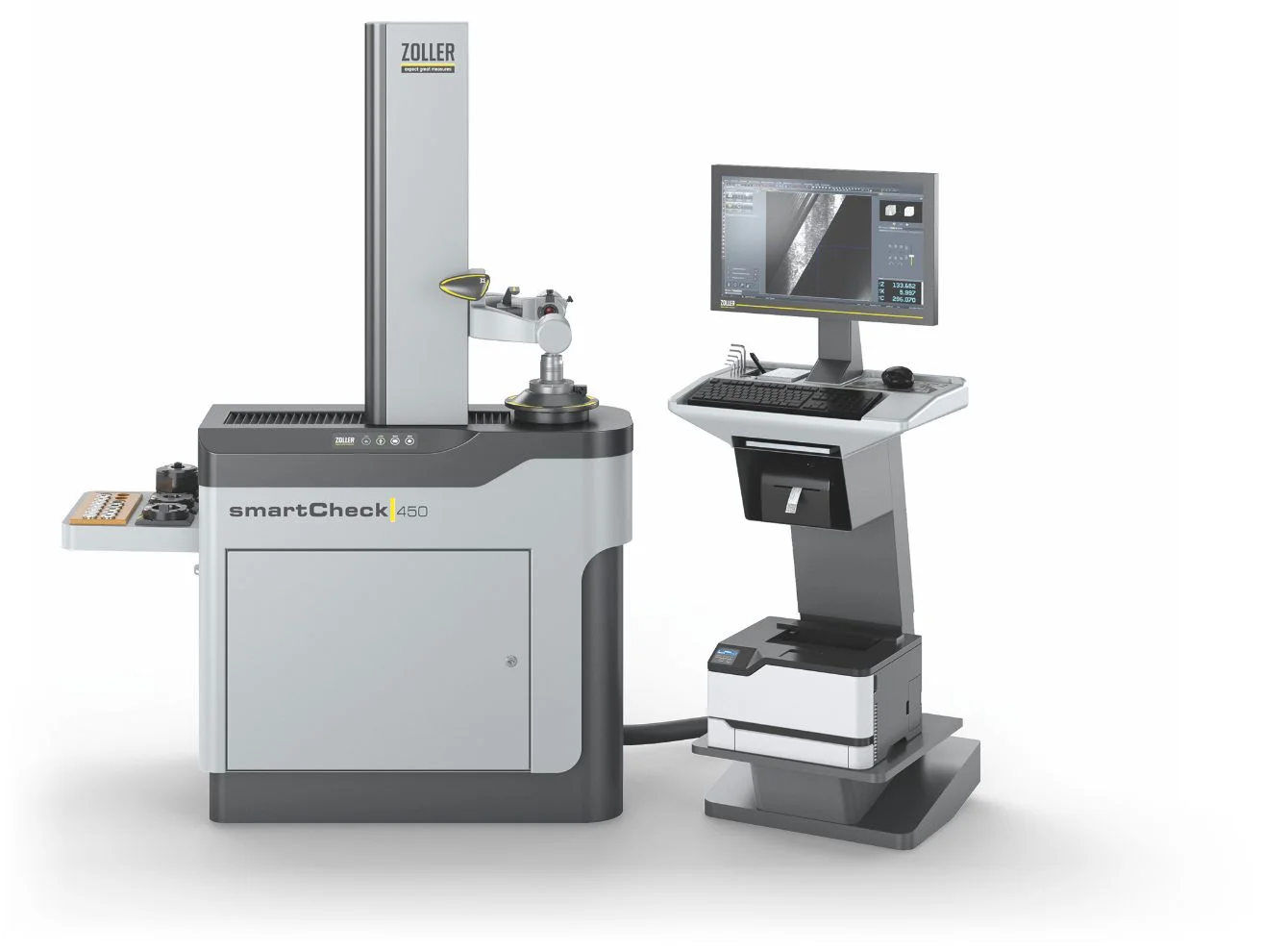

»smartCheck 450« – Premium seviyede muayene
Tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic & quick) – optik taşıyıcıyı Z ve X eksenlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.
X ekseni
X ekseni
X ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Manuel hassas ayar – CNC kontrole alternatif. Z ve X eksenlerinin ek manuel hassas ayarı için ergonomik el çarkları özellikle takım muayene modülü için uygundur.
Y ekseni
Y ekseni
Y ekseni – tornalama veya çok işlevli takımlarda merkez dışı kesici kenarları ölçmek için isteğe bağlı, CNC kontrollü doğrusal eksen.
Saklama rafı
Pratik saklama rafı
Pratik saklama rafı – bağlantı tutucularını, adaptörleri, aletleri ve ara burçları barındırır.
Üst aydınlatma kamerası
Manuel döndürülebilir üst aydınlatma kamerasıyla takım muayenesi
Manuel döndürülebilir üst aydınlatma kamerasıyla takım muayenesi – radyal ve eksenel muayene ve ölçüm görevleri için. Işık yoğunluğu ayarlanabilen entegre LED halka ışık yüzeyin en iyi şekilde aydınlatılmasını sağlar. Sıkma ve kilitleme tertibatı ile -30° ile 90° arasındaki döndürme aralığı ilgili ölçüm noktası için ideal bir perspektif sağlar.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, nettir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.
Entegre kumanda ünitesi sağlığa uygun ve rahat çalışma sunar. 24" TFT renkli monitör her operatörün ihtiyaçlarına göre bireysel olarak uyarlanabilir: Yükseklik, dönme ve eğim açısı esnek şekilde ayarlanabilir.
Yüksek hassasiyetli iş mili
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace« – her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli isteğe bağlı CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Ayrı kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi – klavye ve fare için alanın yanı sıra etiket ve lazer yazıcılar, tarayıcılar ve aletler için raflar sunar. 24" TFT renkli monitörün yüksekliği ve açısı yazılımı olabildiğince rahat kullanmak için ayarlanabilir. Böylece her operatör çalışma yerini birkaç basit adımda bireysel olarak düzenleyebilir.
Alt tezgâh
Sağlam alt tezgâh
Sağlam alt tezgâh – cihazın temeli: Bilgisayar, elektronik ve pnömatik elemanlar burada endüstriyel ve servis dostu şekilde, iyi erişilebilirlik ve en iyi havalandırma için yeterli alanla düzenli biçimde yerleştirilmiştir.
Z ekseni
Z ekseni
Z ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Manuel hassas ayar – CNC kontrole alternatif. Z ve X eksenlerinin ek manuel hassas ayarı için ergonomik el çarkları özellikle takım muayene modülü için uygundur.
Tek elle kumanda kolu »eQ«
Tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic & quick) – optik taşıyıcıyı Z ve X eksenlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.
X ekseni
X ekseni
X ekseni
X ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Manuel hassas ayar – CNC kontrole alternatif. Z ve X eksenlerinin ek manuel hassas ayarı için ergonomik el çarkları özellikle takım muayene modülü için uygundur.
Y ekseni
Y ekseni
Y ekseni
Y ekseni – tornalama veya çok işlevli takımlarda merkez dışı kesici kenarları ölçmek için isteğe bağlı, CNC kontrollü doğrusal eksen.
Saklama rafı
Saklama rafı
Pratik saklama rafı
Pratik saklama rafı – bağlantı tutucularını, adaptörleri, aletleri ve ara burçları barındırır.
Üst aydınlatma kamerası
Üst aydınlatma kamerası
Manuel döndürülebilir üst aydınlatma kamerasıyla takım muayenesi
Manuel döndürülebilir üst aydınlatma kamerasıyla takım muayenesi – radyal ve eksenel muayene ve ölçüm görevleri için. Işık yoğunluğu ayarlanabilen entegre LED halka ışık yüzeyin en iyi şekilde aydınlatılmasını sağlar. Sıkma ve kilitleme tertibatı ile -30° ile 90° arasındaki döndürme aralığı ilgili ölçüm noktası için ideal bir perspektif sağlar.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, nettir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.
Entegre kumanda ünitesi sağlığa uygun ve rahat çalışma sunar. 24" TFT renkli monitör her operatörün ihtiyaçlarına göre bireysel olarak uyarlanabilir: Yükseklik, dönme ve eğim açısı esnek şekilde ayarlanabilir.
Yüksek hassasiyetli iş mili
Yüksek hassasiyetli iş mili
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace« – her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli isteğe bağlı CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Ayrı kumanda ünitesi
Ayrı kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi – klavye ve fare için alanın yanı sıra etiket ve lazer yazıcılar, tarayıcılar ve aletler için raflar sunar. 24" TFT renkli monitörün yüksekliği ve açısı yazılımı olabildiğince rahat kullanmak için ayarlanabilir. Böylece her operatör çalışma yerini birkaç basit adımda bireysel olarak düzenleyebilir.
Alt tezgâh
Alt tezgâh
Sağlam alt tezgâh
Sağlam alt tezgâh – cihazın temeli: Bilgisayar, elektronik ve pnömatik elemanlar burada endüstriyel ve servis dostu şekilde, iyi erişilebilirlik ve en iyi havalandırma için yeterli alanla düzenli biçimde yerleştirilmiştir.
Z ekseni
Z ekseni
Z ekseni
Z ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Manuel hassas ayar – CNC kontrole alternatif. Z ve X eksenlerinin ek manuel hassas ayarı için ergonomik el çarkları özellikle takım muayene modülü için uygundur.
