Automatizace · Příprava nástrojů

»micBox«

Efektivní měnič otočných břitových destiček

Zastáváme inteligentní pokrok

»micBox« je plně automatický systém společnosti ZOLLER určený k montáži, otáčení, převracení a výměně otočných břitových destiček na frézovacích nástrojích – bez nutnosti zásahu obsluhy, a tudíž s absolutní spolehlivostí procesu. Úkony, které se dosud prováděly náročnou ruční prací, lze nyní provádět přesně a bezchybně, což z »micBoxu« činí revoluční novinku ve vaší výrobě.

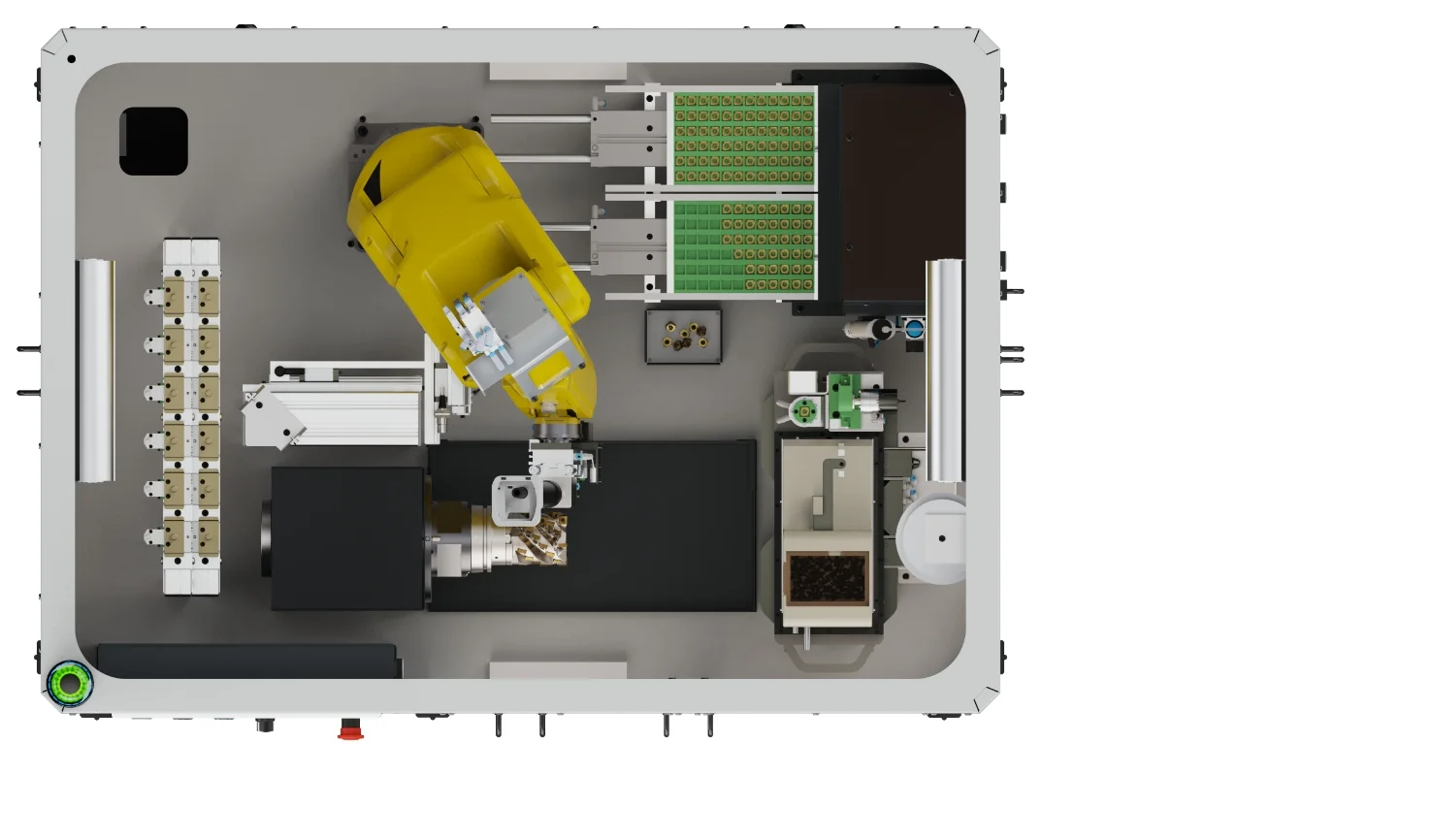

Systémové řešení v detailu

Zásobník pro více chapadel

Zásobník úchytů –

který pojme až šest chapadel pro různé otočné destičky.

Agilní 6osý robot

6osý robot –

od společnosti Fanuc, pomocí kterého se přesně vyměňují otočné řezné destičky a šrouby.

Integrovaný zásobník pro vyměnitelné břitové destičky

Zásobník pro otočné břitové destičky –

nabízí dostatek místa. Dva zásobníky uvnitř »micBoxu« lze přitom osadit různě.

Integrovaná mazací jednotka

Mazací jednotka –

pro šrouby obsahuje speciální mazivo a zaručuje snadné uvolnění šroubů pomocí šroubovací jednotky.

Pohyblivá otočná a překlápěcí jednotka

Otočná a obracovací jednotka –

je osazována 6osým robotem s vyměnitelnými břitovými destičkami. Toto nasazení vyměnitelných břitových destiček pomocí 6osého robota do jednotky pro otáčení a převracení zajišťuje nové vyrovnání břitových destiček. Díky zásobníku šroubů se v případě potřeby vždy použije nový šroub pro nástroj.

Účinná šroubovací jednotka

Šroubovací jednotka –

s integrovaným vakuovým chapadlem, která je namontována na robotu a zajišťuje vždy přesnou výměnu a utahování šroubů se správným utahovacím momentem.

Vysoce přesné univerzální vřeteno

Univerzální vřeteno –

umožňuje upnutí nástrojů o hmotnosti až 20 kg a dále umožňuje přesné polohování nástrojů v rotačním směru.

Výkonný řídicí software

Řídicí software –

zajišťuje kompletní ovládání »micBoxu«. Software lze navíc zobrazit i na externích obrazovkách.
