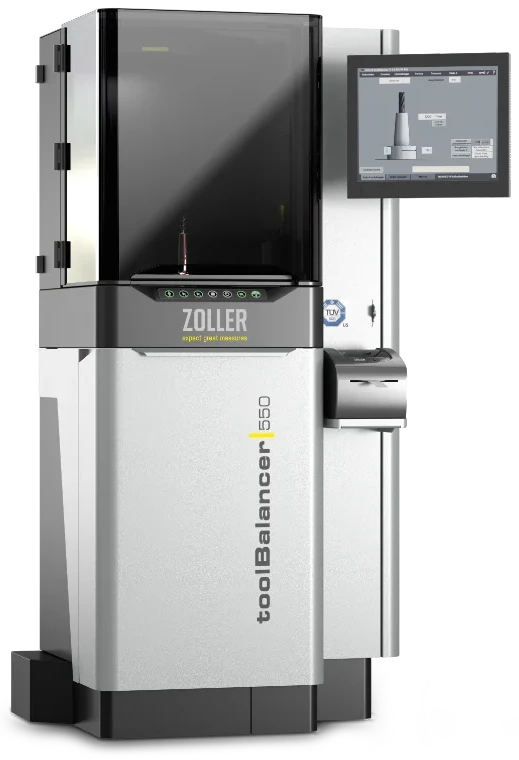

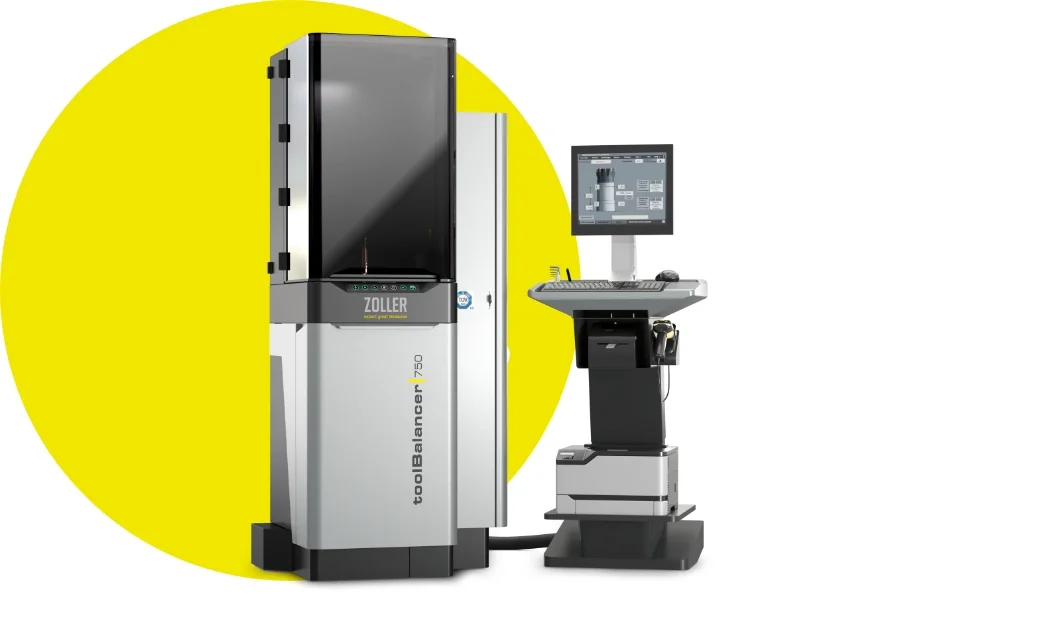

»toolBalancer«

Zastáváme inteligentní pokrok

Díky optimálně a vysoce přesně vyváženým nástrojům dosáhnete delší životnosti nástrojů, delšího provozu vřetena a lepší kvality povrchu vašich dílů. S »toolBalancerem« dosáhnete nejen u svých nástrojů, ale v celé vaší výrobě dokonalé rovnováhy mezi udržitelností, efektivitou a pokrokem.

Poptat nyní

Rozšířená realita · 3D

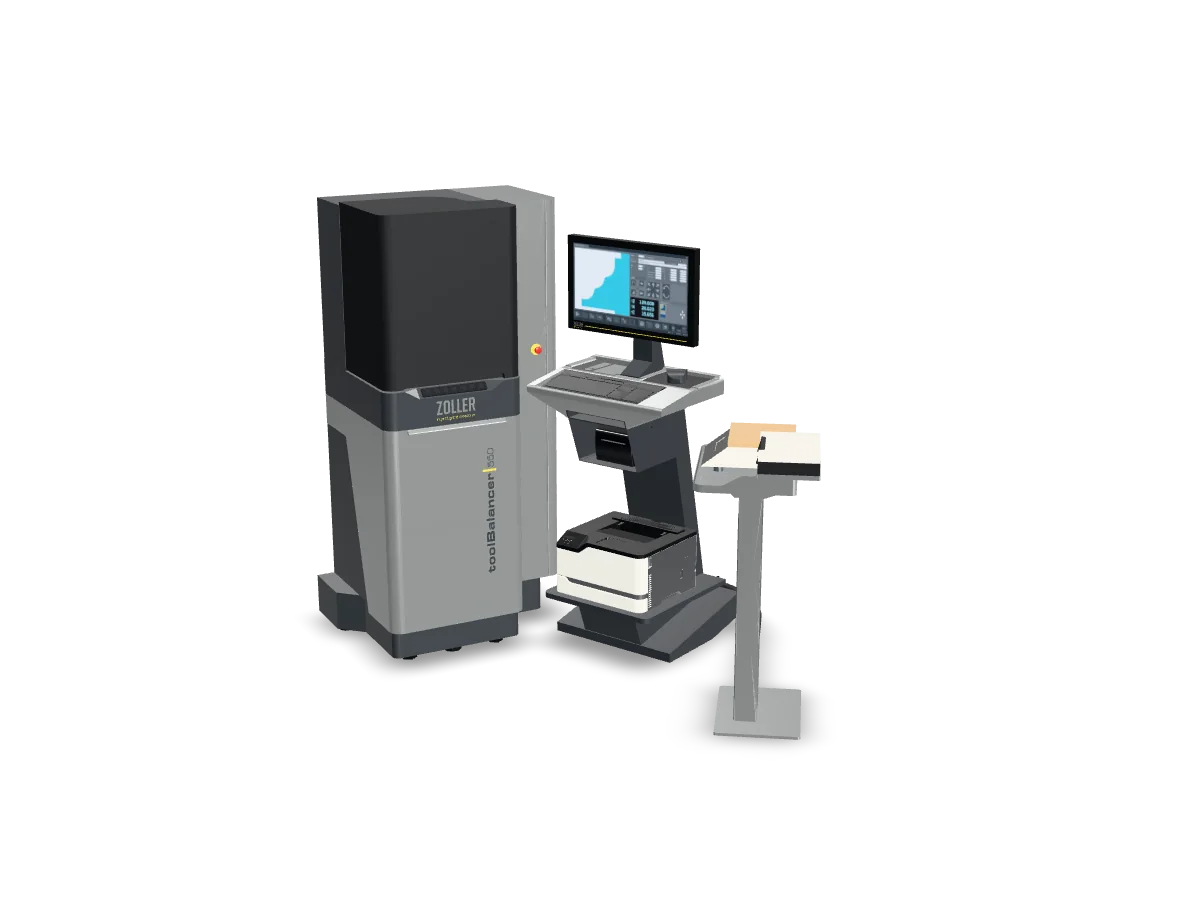

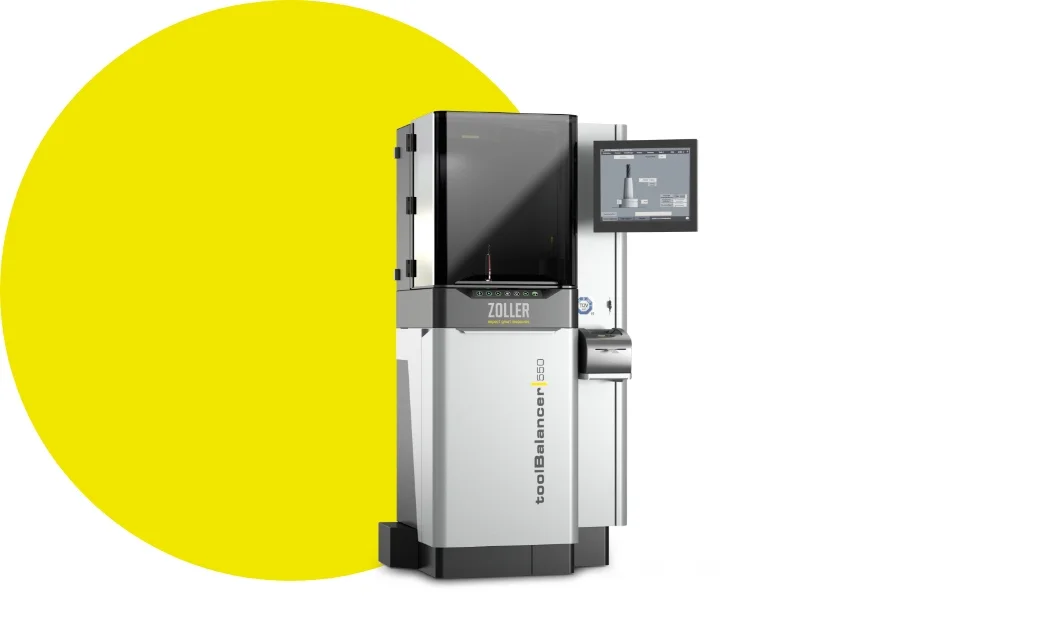

»toolBalancer 550« ve skutečné velikosti – přímo ve vaší dílně

Díky rozšířené realitě se zařízení zobrazí ve skutečném měřítku přesně tam, kde bude pracovat: obejděte ho a ještě před objednávkou si ověřte prostor i přístup. Na počítači můžete model CAD otáčet a přibližovat přímo zde.

Šířka: 1,54 m
Hloubka: 2,02 m
Výška: 1,73 m
Zastavěná plocha: 3,11 m²

Vnější rozměry modelu CAD v této výbavě – podle konfigurace se mohou lišit.

Plánovač nástrojárny

Jedinečná rovnováha mezi funkčností a ergonomií pro přesné výsledky měření: to znamená přesnost a certifikovanou bezpečnost pro vaši výrobu.

Frank Hartstein, člen týmu vývoje produktu »toolBalancer«

My, technologická společnost ZOLLER, jsme do vývoje tohoto nového produktu vložili všechny naše zkušenosti a odborné znalosti, čímž jsme položili další milník a doplnili produktové portfolio společnosti ZOLLER. Typické pro ZOLLER: vše z jedné ruky.

Christoph Zoller, jednatel

Dokonalá kombinace designu, ergonomie a technologické inteligence. Řešení ZOLLER s certifikovanou bezpečností pro šetrné využívání zdrojů ve vaší výrobě.

Alexander Zoller, jednatel

Certifikováno podle TÜV a UL/CSA

Masivní základna o hmotnosti 500 kg

Nejlepší výsledky vyvažování: < 0,4 g/mm

Vysoce výkonná součinnost

Bezpečnostní kryt »twinPanel«

Splňuje normu DIN ISO 21940-23 třídy C60 pro maximální bezpečnost.

Vnitřní „obětní sklo“ zachycuje nečistoty, např. zbytky chladicích maziv, a poškození způsobené odlupováním součástí. Tím se zohledňuje velmi důležitý a často opomíjený proces stárnutí ochranného skla, ke kterému dochází při každodenním používání. Díky rychlé a nákladově efektivní výměně obětního skla zajišťuje ZOLLER »twinPanel« trvalou bezpečnost vašich obsluhujících pracovníků.

Vysoce přesné vřeteno

S příslušným vyvažovacím adaptérem pojme téměř jakékoli upínání nástroje. Vřeteno otáčí nástrojem v závislosti na hmotnosti s variabilně nastavitelnými otáčkami od 400 do max. 1200 otáček za minutu a měří nevyváženost s přesností < 0,4 gmm.

Při konstrukci vysoce přesného vřetena kladl ZOLLER zvláštní důraz na bezpečný a certifikovaný proces výměny adaptérů. Díky speciálnímu konstrukčnímu prvku se předchází nehodám a poškozením způsobeným nevyšroubovanými vyvažovacími adaptéry ve vřetenu.

Přihrádka na adaptéry

Přihrádka na adaptéry s výklopnou přední klapkou

Tři úložná místa pro ergonomickou, záda šetřící a rychlou výměnu adaptérů bez nutnosti ohýbání.

výřez pro vidlice

Výřez pro vidlice

Pro flexibilní umístění a snadnou přepravu zařízení »toolBalancer« ve vaší výrobě pomocí vysokozdvižného vozíku.

Ovládací software ZOLLER

Jednoduchý ovládací software ZOLLER

Strukturované grafické zobrazení intuitivně provází obsluhu procesem měření a vyvažování.

Nastavení stroje se provádí zadáním geometrických údajů nástroje. Všechny údaje se ukládají do databáze a jsou k dispozici i pro pozdější použití.

Ovládací panel v »cockpit«

Samostatná ovládací jednotka »cockpit«

Je nastavitelná výškově i po stranách a monitor je sklopný, lze ji snadno posunout do požadované polohy a zajišťuje tak maximální pohodlí při ovládání softwaru.

Kromě dotykového ovládání nabízí »cockpit« možnost zadávání pomocí myši a klávesnice, stejně jako odkládací plochy pro tiskárny štítků a laserové tiskárny, ruční skenery a nástroje, jako jsou například imbusové klíče.

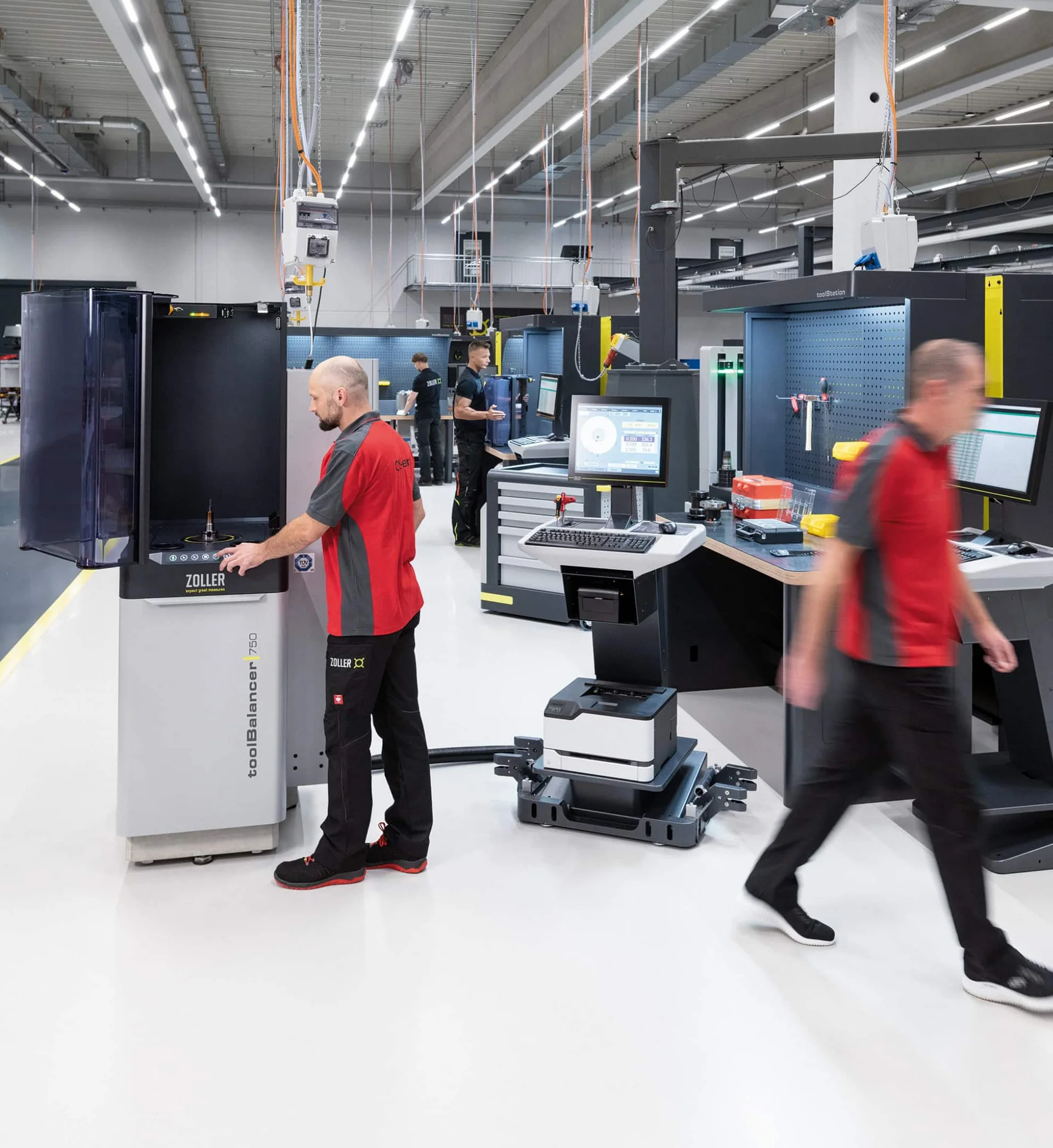

Bezpečně a rychle k cíli

»toolBalancer« výrazně usnadňuje vyvažování nástrojů: díky ergonomicky navrženému bezpečnostnímu krytu »twinPanel«, pohodlné membránové klávesnici, odkládacímu prostoru pro vyvažovací adaptéry a odkládacím plochám v prostorném pracovním prostoru.

Obslužný software ZOLLER se strukturovaným grafickým zobrazením intuitivně provází obsluhu procesem měření a vyvažování. Prostřednictvím příslušných softwarových opcí jsou k dispozici všechny aplikace vyvažování na 1 až 2 úrovních vyvažování, jako je vyvažování s pevným bodem pomocí vyvažovacích šroubů nebo použití vyvažovacích kroužků či vyvažování odstraňováním materiálu, jako je vrtání nebo frézování.

Otevřete kryt, uvolněte upnutí,
otočte nástroj o 180° a upněte jej

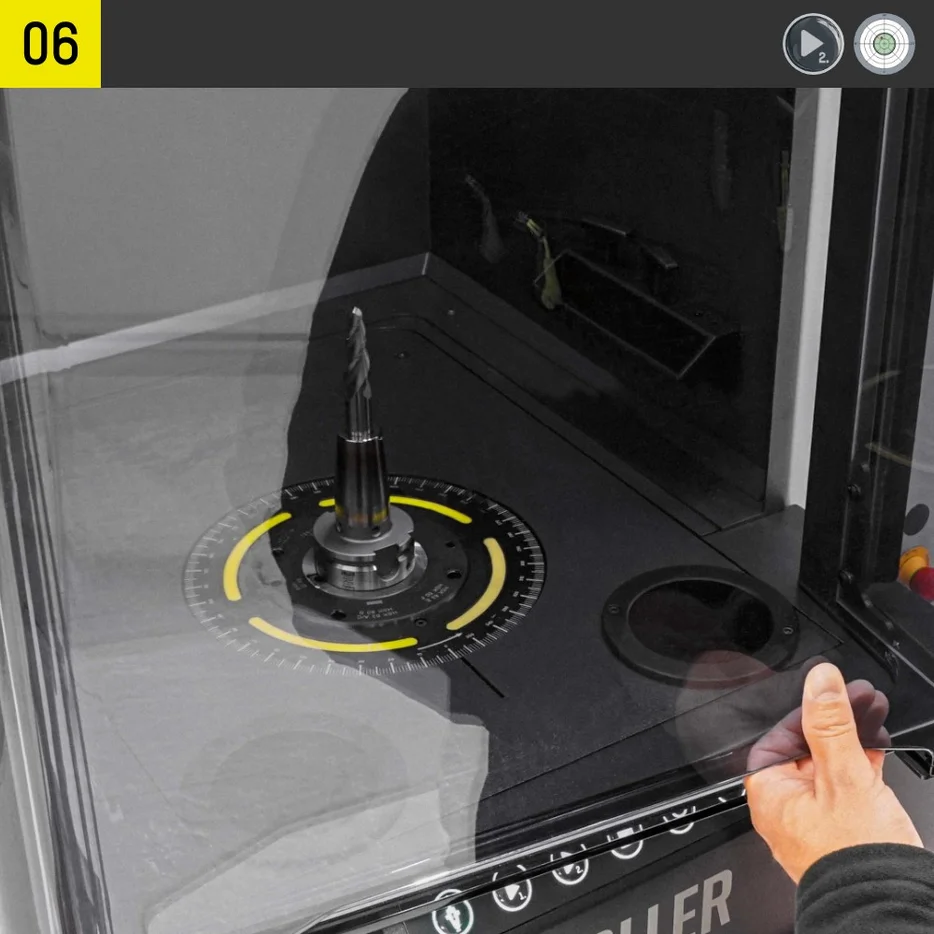

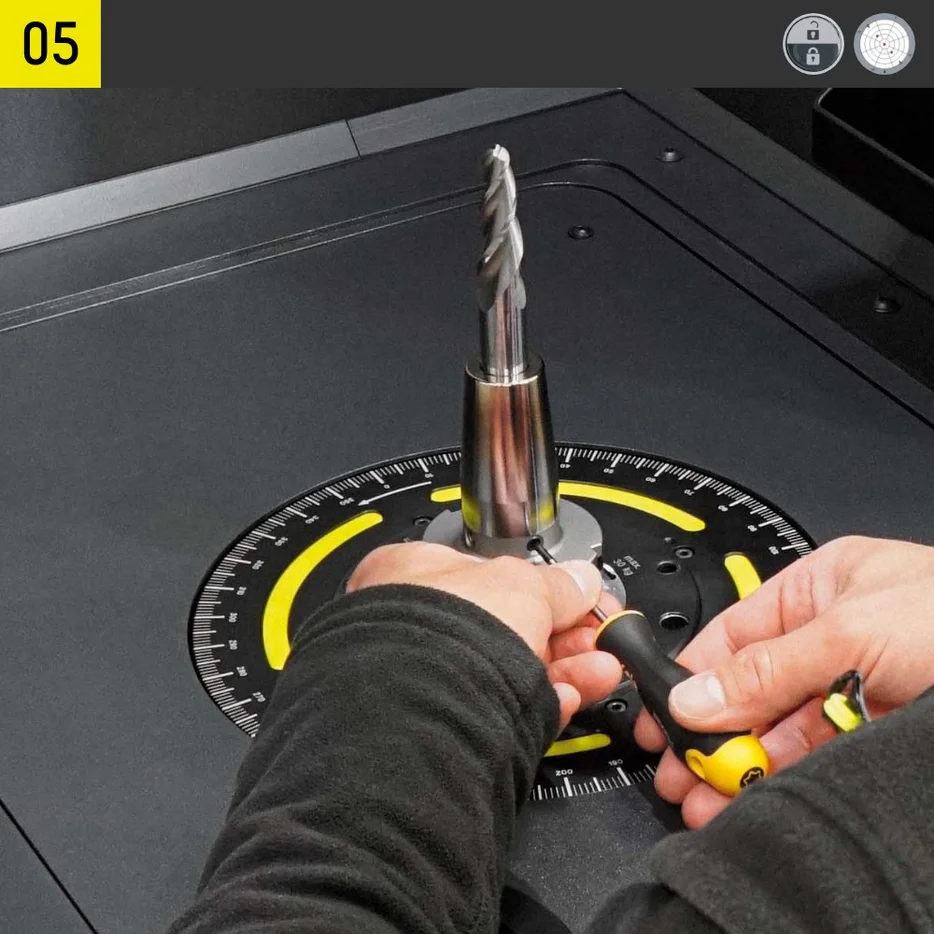

Otevřete kryt,
vyvažte (např. pomocí vyvažovacích šroubů)

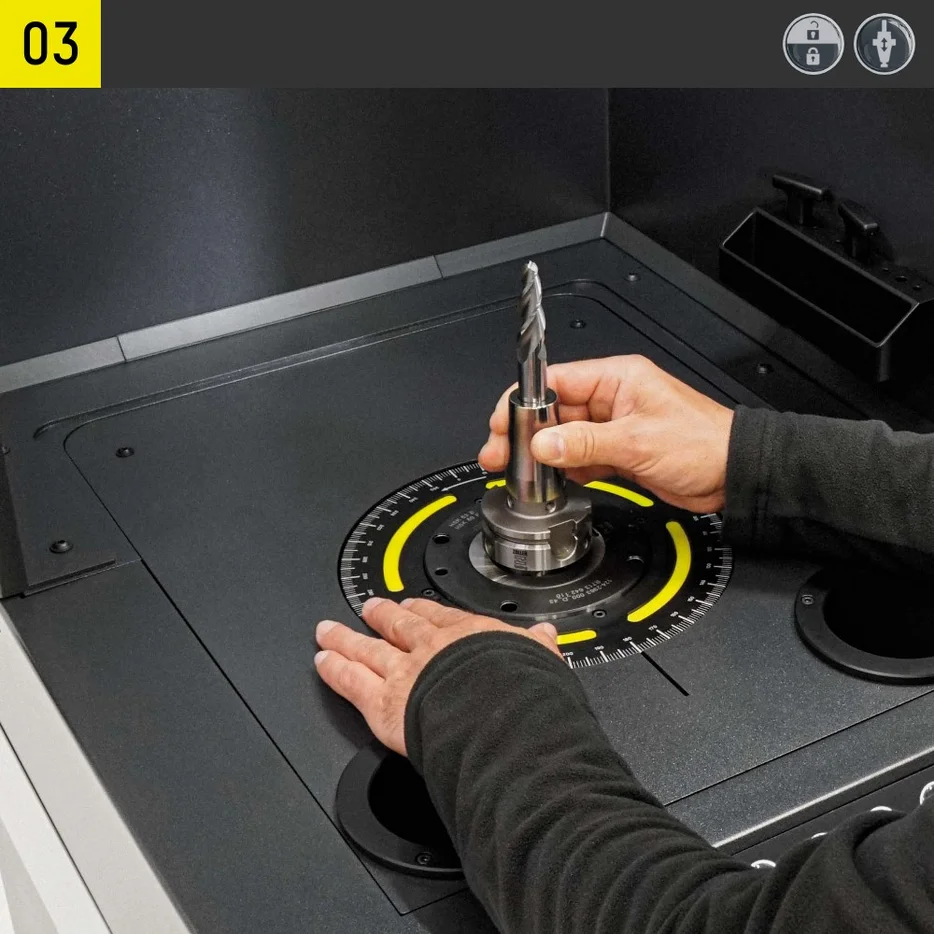

Otevřete kryt, vložte
nástroj a upněte jej

Zavřete kryt a spusťte 1. cyklus

Zavřete kryt a spusťte 2. cyklus

Zavřete kryt a spusťte kontrolní cyklus,
výsledek měření kontrolního cyklu

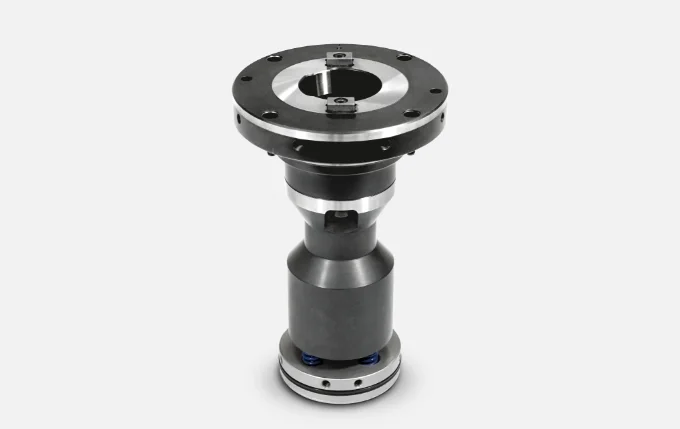

Naše adaptéry – spolehlivé a přesné

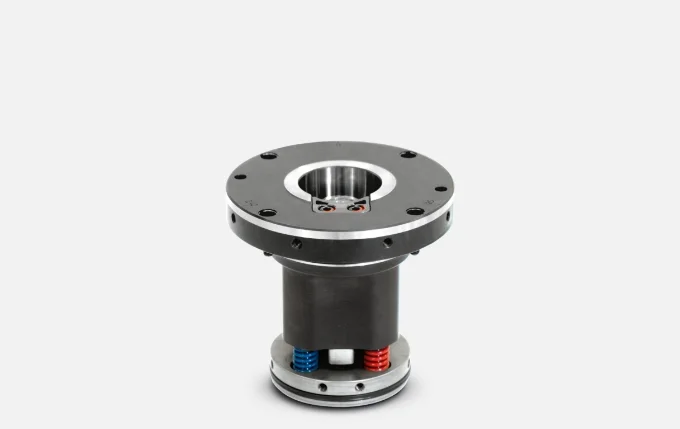

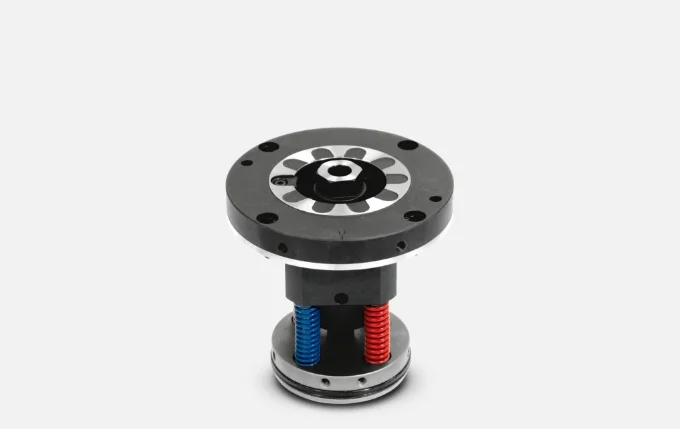

Díky výběru vysoce přesných vyvažovacích adaptérů ZOLLER s jedinečnou konstrukcí můžete provádět hydraulické a především bezpečné upínání upínacích kuželů typu SK, HSK a polygonálních s dosud nedosaženou opakovatelnou přesností.

Další adaptéry na vyžádání.

Kontaktujte nás

Od středu k nejvyšší přesnosti

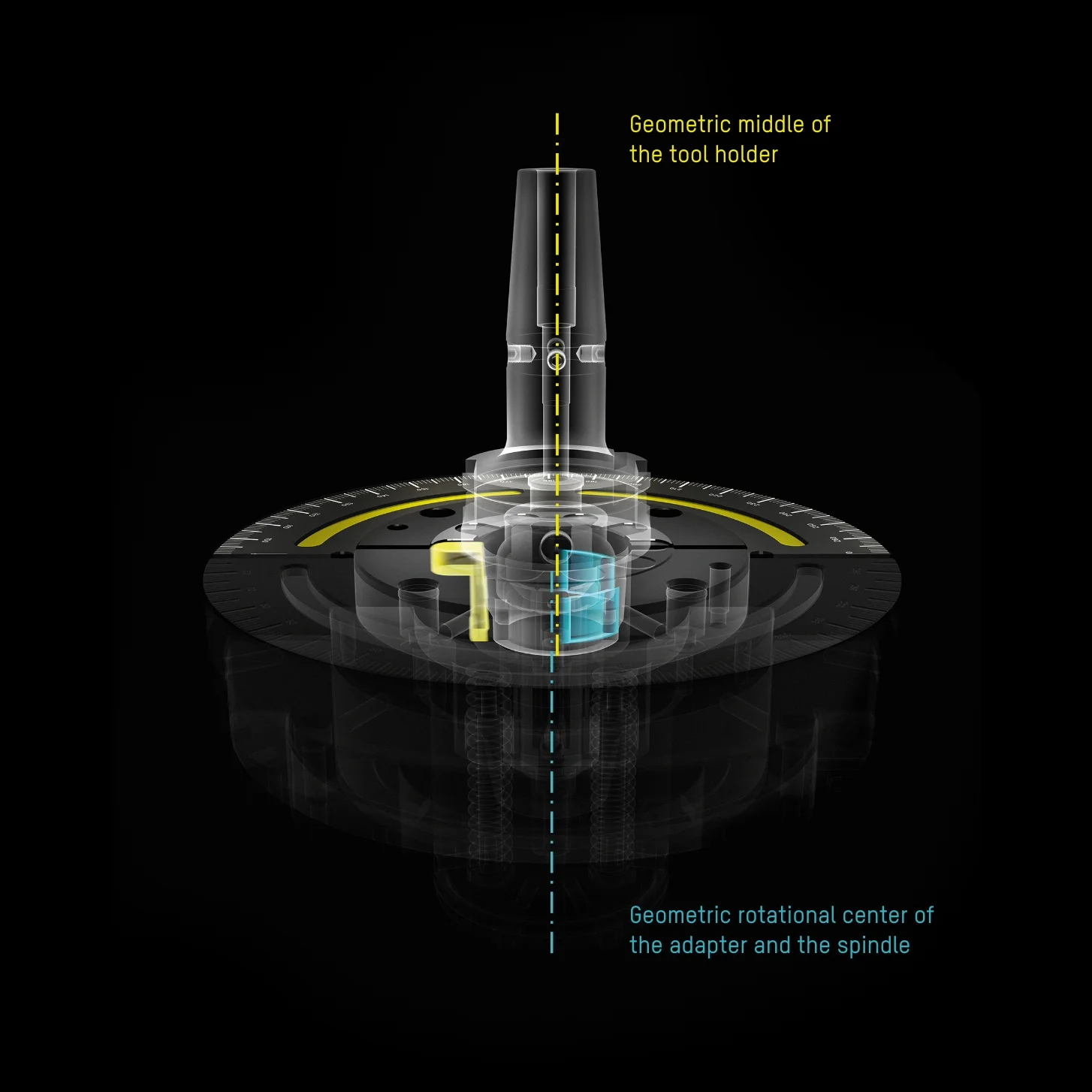

Nevyváženost nástrojů vzniká v důsledku asymetrické konstrukce a s ní spojeného asymetrického rozložení hmotnosti. ZOLLER »toolBalancer« řeší stejnou věc stejným způsobem a při měření a vyvažování vašich nástrojů sází na záměrné posunutí středu v vyvažovacím adaptéru.

Vyvažovací adaptér s posunem středu je konstruován s dvoupodpěrným systémem a přítlačným kusem. Tyto prvky vedou k silnému a lépe měřitelnému signálu snímače a zaručují vysoce přesné výsledky vyvažování, zejména při vysoké kvalitě vyvažování a malém nevyvážení.

Zjistěte více

Odsazení osy

Díky definovanému posunu upínacího zařízení pomocí přítlačného kusu ve směru dosedacích ploch vzniká osové posunutí, které zajišťuje vysokou reprodukovatelnost výsledků.

Opěrný bod

Pro vysokou reprodukovatelnost: Držáky nástrojů pevně přiléhají k dosedacím plochám vyvažovacího adaptéru.

Tlakový kus

Tlačný kus přitlačuje kužel držáků nástrojů bez vůle k opěrným plochám vyvažovacího adaptéru.

Vyvažování znamená klid pro nářadí

Pokud se rotující nástroje neotáčí rovnoměrně, vznikají vibrace. Ty mohou již při nízkých otáčkách vést k většímu opotřebení nástrojů, ke snížení kvality povrchů a k dodatečnému namáhání vřeten strojů. Nechte proto své nástroje pravidelně vyvažovat na vyvažovacím zařízení společnosti ZOLLER.

Zjistěte více o výhodách vyvažování ZOLLER Solution.

Více o vyvažovací technice
