Automatisering · Förberedelse av verktyg
»micBox«
Effektiv växlare för vändbara skär
Vi står för smart utveckling
»micBox« är ZOLLER:s helautomatiska system för montering, vridning, vändning och byte av vändskär på fräsverktyg – helt obemannat och därmed med absolut processäkerhet. Arbetsmoment som tidigare utfördes med tidskrävande manuellt arbete kan nu utföras precist och felfritt, vilket gör »micBox« till en gamechanger i er tillverkning.

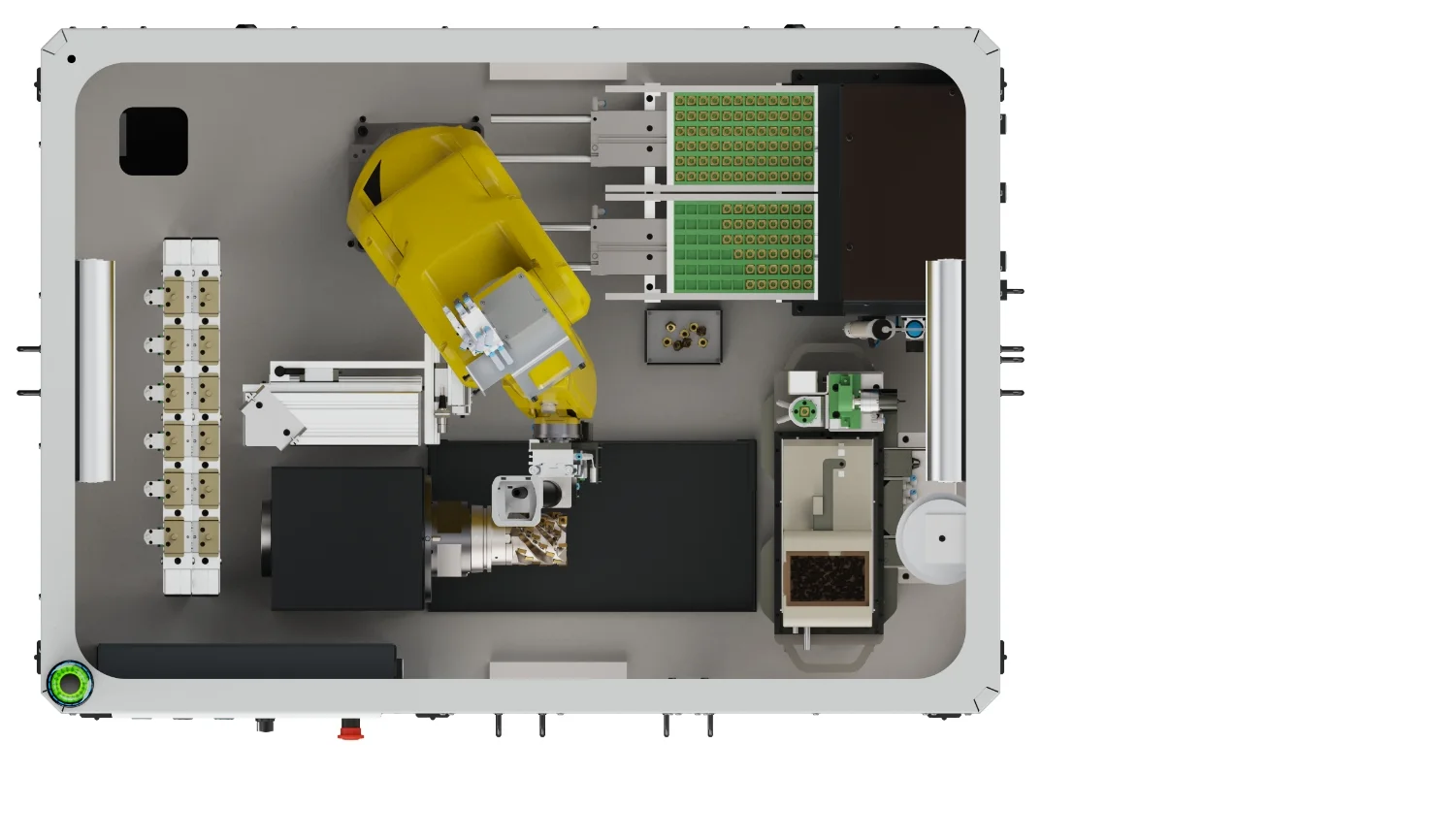

Systemlösningen i detalj
Magasin för flera gripare
Gripmagasin –
som kan lagra upp till sex gripare för olika vändbara skärplattor.
Agil 6-axlig robot
6-axlig robot –
från Fanuc som används för att byta vändskär och skruvar med precision.
Inbyggt magasin för vändbara skär
Magasin för vändskär –
erbjuder tillräckligt med utrymme. De två magasinen inuti »micBox« kan fyllas på olika sätt.
Inbyggd smörjenhet
Smörjenhet –
för skruvar har ett speciellt fett och garanterar att skruvarna lätt kan lossas med hjälp av skruvenheten.
Rörlig vrid- och vändningsenhet
Vrid- och vändningsenhet –
förses med vändbara skärplattor av 6-axlig robot. Detta sätt att sätta in de vändbara skärplattorna i vrid- och vändningsenheten med hjälp av en 6-axlig robot säkerställer att de vändbara skärplattorna riktas in på nytt. Med skruvmagasinet används alltid en ny skruv till verktyget vid behov.
Effektiv skruvmonteringsenhet
Skruvningsenhet –
med integrerad vakuumgripare, som är monterad på roboten och alltid säkerställer ett precist byte och åtdragning av skruvarna med rätt vridmoment.
Högprecisionsspindel för allroundbruk
Universalspindel –
möjliggör användning av verktyg upp till 20 kg och gör det dessutom möjligt att positionera verktygen exakt i rotation.
Kraftfull styrprogramvara
Styrprogramvara –
garanterar fullständig styrning av »micBox«. Programvaran kan dessutom visas på externa skärmar.
Magasin för flera gripare
Magasin för flera gripare
Gripmagasin –
som kan lagra upp till sex gripare för olika vändbara skärplattor.
Agil 6-axlig robot
Agil 6-axlig robot
6-axlig robot –
från Fanuc som används för att byta vändskär och skruvar med precision.
Inbyggt magasin för vändbara skär
Inbyggt magasin för vändbara skär
Magasin för vändskär –
erbjuder tillräckligt med utrymme. De två magasinen inuti »micBox« kan fyllas på olika sätt.
Inbyggd smörjenhet
Inbyggd smörjenhet
Smörjenhet –
för skruvar har ett speciellt fett och garanterar att skruvarna lätt kan lossas med hjälp av skruvenheten.
Rörlig vrid- och vändningsenhet
Rörlig vrid- och vändningsenhet
Vrid- och vändningsenhet –
förses med vändbara skärplattor av 6-axlig robot. Detta sätt att sätta in de vändbara skärplattorna i vrid- och vändningsenheten med hjälp av en 6-axlig robot säkerställer att de vändbara skärplattorna riktas in på nytt. Med skruvmagasinet används alltid en ny skruv till verktyget vid behov.
Effektiv skruvmonteringsenhet
Effektiv skruvmonteringsenhet
Skruvningsenhet –
med integrerad vakuumgripare, som är monterad på roboten och alltid säkerställer ett precist byte och åtdragning av skruvarna med rätt vridmoment.
Högprecisionsspindel för allroundbruk
Högprecisionsspindel för allroundbruk
Universalspindel –
möjliggör användning av verktyg upp till 20 kg och gör det dessutom möjligt att positionera verktygen exakt i rotation.
Kraftfull styrprogramvara
Kraftfull styrprogramvara
Styrprogramvara –
garanterar fullständig styrning av »micBox«. Programvaran kan dessutom visas på externa skärmar.
