»hobCheck«
Univerzální měřicí stroj pro komplexní
kontrolu ozubových nástrojů
Zastáváme inteligentní pokrok

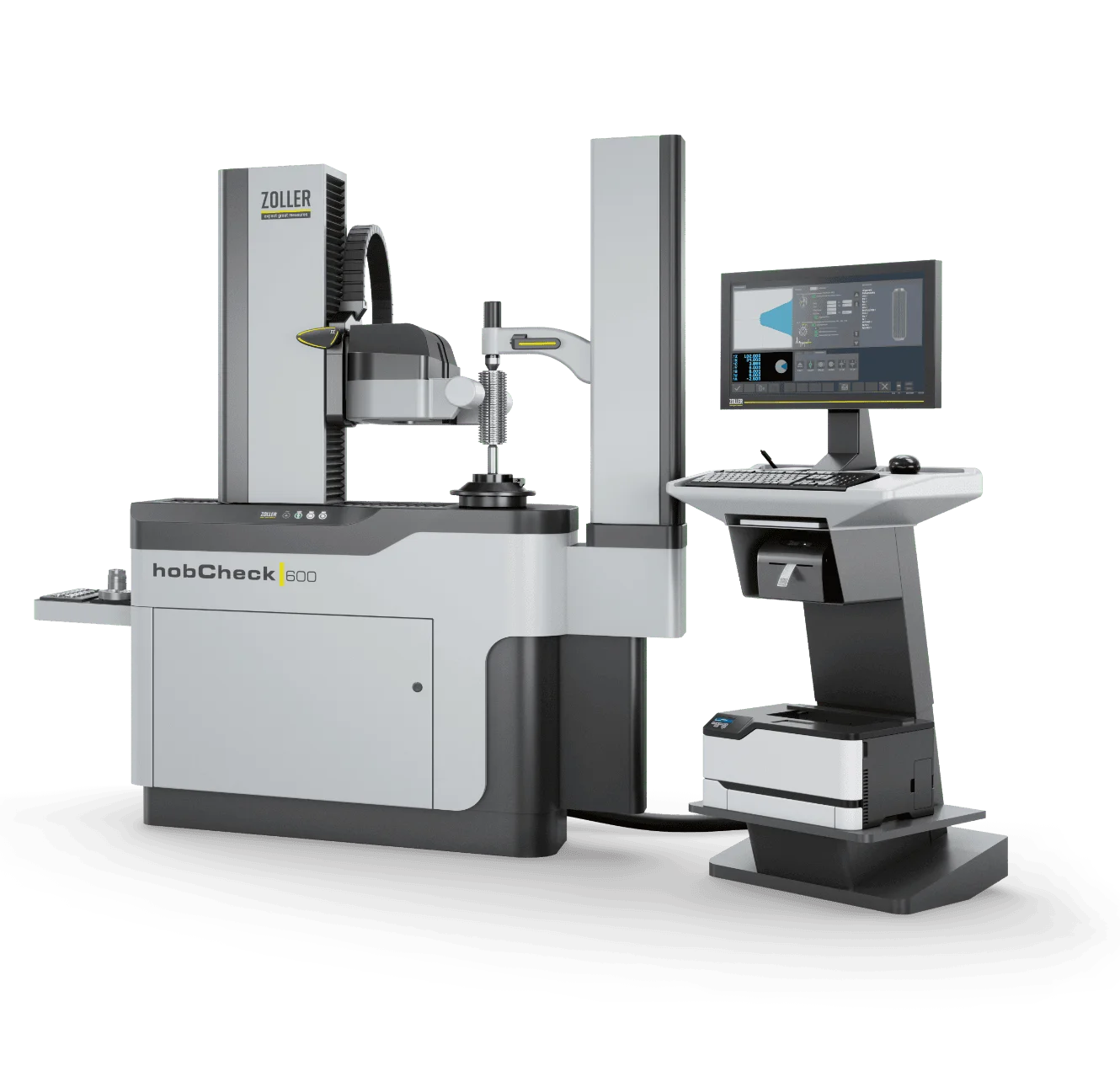

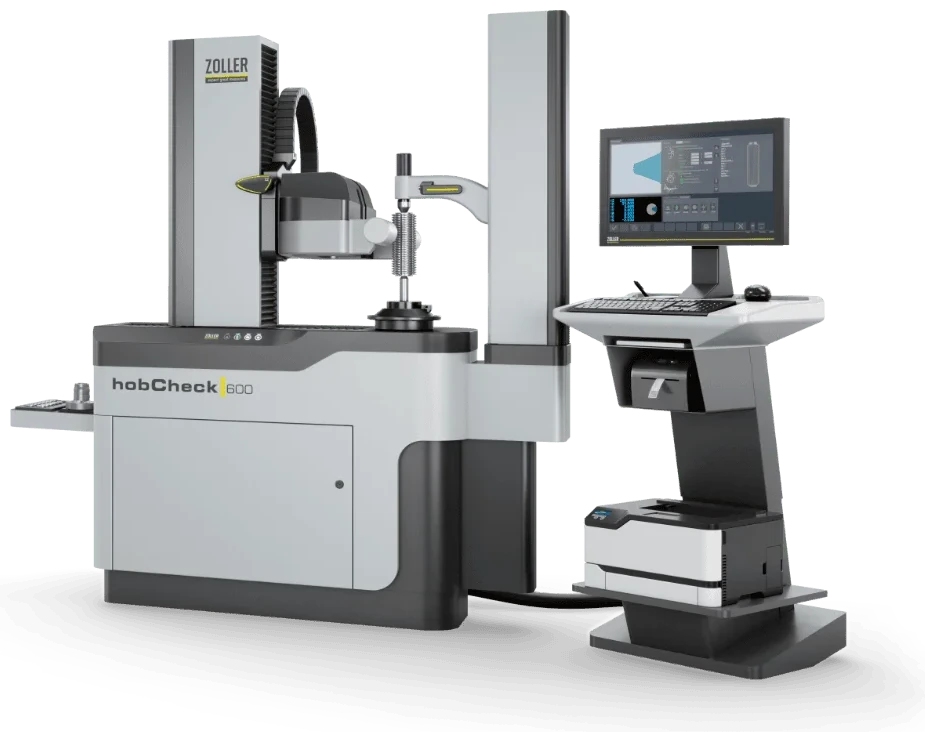

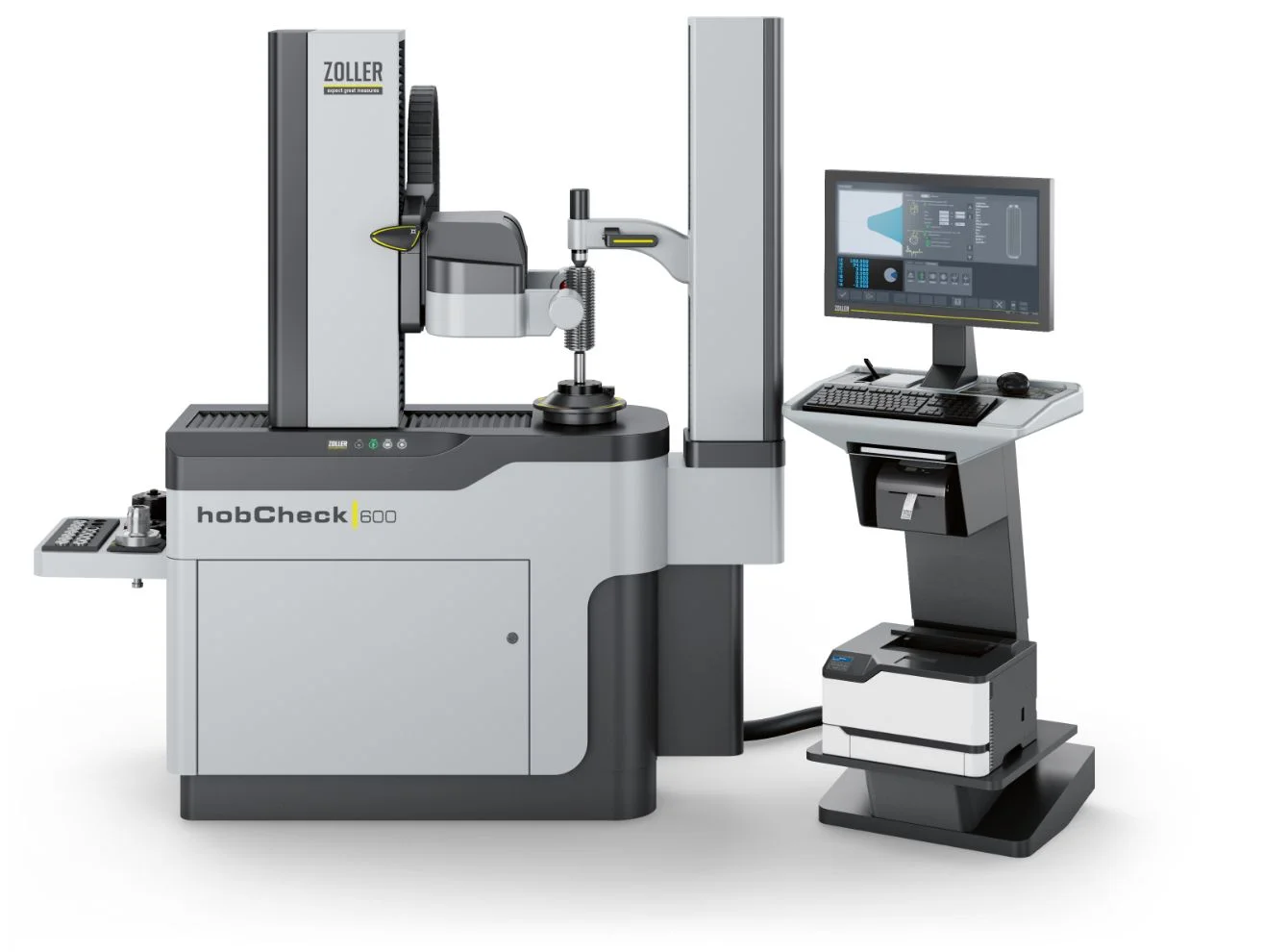

Univerzální měřicí stroj »hobCheck« od společnosti ZOLLER otevírá dosud nevídané možnosti pro plně automatické a ekonomické kompletní měření ozubových nástrojů, závitořezů a obráběcích nástrojů všeho druhu.
Využijte přesné výsledky měření – otočný držák optiky »orthoScan« vám zaručuje měření obrysu zubů bez zkreslení u nástrojů se stoupáním.
Kalibrace měřicích přístrojů přímo na místě pomocí certifikovaných kalibračních těles a referenčních etalonů je důležitou součástí systému zajištění kvality společnosti E. ZOLLER GmbH & Co. KG – tímto způsobem zaručujeme spolehlivé výsledky měření a vysokou přesnost vašich výrobků v souladu s platnými normami.
Plně automatická měřicí technika
Komplexní kompletní zaměření
Certifikovaná bezpečnost
Dokonalost v detailech
Jednoruční ovládací rukojeť »eQ«
Ergonomická rukojeť pro ovládání jednou rukou »eQ«
Ergonomická rukojeť pro ovládání jednou rukou »eQ« (ergonomic and quick) – pro snadné nastavení správné polohy nosiče optiky v ose Z a X. Tlačítko se symbolem Solutions lze individuálně konfigurovat s dalšími praktickými funkcemi, čímž se ovládání stává ještě jednodušším a pohodlnějším.
»orthoScan«
Otočný držák optiky s více senzory »orthoScan«
Otočný nosič optiky s více senzory »orthoScan« – vždy najde ideální úhel pohledu na nástroj. Tak lze u nástrojů se sklonem, jako jsou závitníky nebo válcové frézy, měřit geometrii břitého hrany v průchozím světle bez zkreslení.
Osa Z, X – ruční/CNC
Osa Z, osa X – ruční/CNC
Osa Z, X ručně/CNC – vysoce přesné a lehce pohyblivé lineární osy slouží k rychlému a jemnému polohování měřicí optiky vůči břitu nástroje. Ať už ručně pro náhodné měření pomocí jednoruční rukojeti »eQ« nebo řízené CNC pro plně automatické procesy, umožňují bezpečné, rychlé a pohodlné provedení měření.
kamera s dopadajícím světlem
Kamera s odraženým světlem a segmentovým osvětlením s více LED diodami
Kamera s dopadajícím světlem s segmentovým osvětlením Multi-LED a CNC otočným zařízením – pro kontrolu a automatické měření geometrie nástrojů na obvodu, v prostoru pro třísky a na čele. Stačí zadat požadované parametry v dialogovém okně měřicího programu a každá měřená veličina se automaticky změří a zaznamená: úhel břitosti, úhel volného břitového úhlu, kontura drážky, šířka zkosení a mnoho dalších geometrií. Vysoce výkonné LED diody rozdělené do osmi segmentů jsou automaticky řízeny měřicím systémem a díky automatické regulaci intenzity zajišťují optimální osvětlení povrchu – pro vysokou přesnost a opakovatelnost.
odkládací polička
Odkládací polička
Praktická odkládací deska – pojme držáky nástavců, adaptéry, nářadí a mezikruží.
Software »pilot 4.0«
Software »pilot 4.0«
Software »pilot 4.0« – je intuitivní, přehledný a umožňuje obsluze provádět měření s vysokou spolehlivostí. Nabízí jednotné uživatelské rozhraní na všech systémech ZOLLER – až po řešení pro správu nástrojů ZOLLER TMS. Individuální struktura softwaru umožňuje rychle provádět úpravy podle specifických požadavků zákazníků.
Pneumatický koník
Pneumatický koník
Pneumatický koník – umožňuje upínání dlouhých a tenkých nástrojů jako protilehlý hrot a upínání mezi hroty. Je vybaven vysoce přesným a sběžným hrotem. Velmi lehce ovladatelné rychlé nastavení umožňuje citlivé zasunutí do středu nástroje a automatické navýšení tlaku zajišťuje bezpečné držení nástrojů bez deformace.
Ovládací panel v »cockpit«
Ovládací jednotka »cockpit«
Samostatná ovládací jednotka v »cockpit« – nabízí prostor pro klávesnici a myš, stejně jako odkládací plochy pro tiskárnu štítků a laserovou tiskárnu, skener a nářadí. 24″ barevný TFT monitor je výškově a úhlově nastavitelný, což zajišťuje maximální pohodlí při používání softwaru. Každý obsluhující pracovník si tak může své pracoviště individuálně přizpůsobit několika jednoduchými úkony.
Vysoce přesné vřeteno »ace«
Vysoce přesné vřeteno »ace«
Vysoce přesná vřetena »ace« – zaručují upínání a upínání nástrojů a držáků všeho druhu s přesností v řádu mikrometrů. Univerzální systém výměny přídavných držáků zajišťuje přizpůsobení mnoha systémům držáků nástrojů. CNC pohon s automatickým zaostřováním a přesným systémem měření úhlu nabízí automatické zaostření břitu nástroje a snímání pracovního obrysu.
Stabilní podstavec
Pevný podstavec
Stabilní spodní skříň – základ zařízení: Zde jsou počítače, elektronika a pneumatické prvky umístěny v souladu s průmyslovými standardy a s ohledem na snadnou údržbu, vše je přehledně a s dostatkem prostoru rozvedeno pro dobrou přístupnost a optimální větrání.
Jednoruční ovládací rukojeť »eQ«
Jednoruční ovládací rukojeť »eQ«
Ergonomická rukojeť pro ovládání jednou rukou »eQ«
Ergonomická rukojeť pro ovládání jednou rukou »eQ« (ergonomic and quick) – pro snadné nastavení správné polohy nosiče optiky v ose Z a X. Tlačítko se symbolem Solutions lze individuálně konfigurovat s dalšími praktickými funkcemi, čímž se ovládání stává ještě jednodušším a pohodlnějším.
»orthoScan«
»orthoScan«
Otočný držák optiky s více senzory »orthoScan«
Otočný nosič optiky s více senzory »orthoScan« – vždy najde ideální úhel pohledu na nástroj. Tak lze u nástrojů se sklonem, jako jsou závitníky nebo válcové frézy, měřit geometrii břitého hrany v průchozím světle bez zkreslení.
Osa Z, X – ruční/CNC
Osa Z, X – ruční/CNC
Osa Z, osa X – ruční/CNC
Osa Z, X ručně/CNC – vysoce přesné a lehce pohyblivé lineární osy slouží k rychlému a jemnému polohování měřicí optiky vůči břitu nástroje. Ať už ručně pro náhodné měření pomocí jednoruční rukojeti »eQ« nebo řízené CNC pro plně automatické procesy, umožňují bezpečné, rychlé a pohodlné provedení měření.
kamera s dopadajícím světlem
kamera s dopadajícím světlem
Kamera s odraženým světlem a segmentovým osvětlením s více LED diodami
Kamera s dopadajícím světlem s segmentovým osvětlením Multi-LED a CNC otočným zařízením – pro kontrolu a automatické měření geometrie nástrojů na obvodu, v prostoru pro třísky a na čele. Stačí zadat požadované parametry v dialogovém okně měřicího programu a každá měřená veličina se automaticky změří a zaznamená: úhel břitosti, úhel volného břitového úhlu, kontura drážky, šířka zkosení a mnoho dalších geometrií. Vysoce výkonné LED diody rozdělené do osmi segmentů jsou automaticky řízeny měřicím systémem a díky automatické regulaci intenzity zajišťují optimální osvětlení povrchu – pro vysokou přesnost a opakovatelnost.
odkládací polička
odkládací polička
Odkládací polička
Praktická odkládací deska – pojme držáky nástavců, adaptéry, nářadí a mezikruží.
Software »pilot 4.0«
Software »pilot 4.0«
Software »pilot 4.0«
Software »pilot 4.0« – je intuitivní, přehledný a umožňuje obsluze provádět měření s vysokou spolehlivostí. Nabízí jednotné uživatelské rozhraní na všech systémech ZOLLER – až po řešení pro správu nástrojů ZOLLER TMS. Individuální struktura softwaru umožňuje rychle provádět úpravy podle specifických požadavků zákazníků.
Pneumatický koník
Pneumatický koník
Pneumatický koník
Pneumatický koník – umožňuje upínání dlouhých a tenkých nástrojů jako protilehlý hrot a upínání mezi hroty. Je vybaven vysoce přesným a sběžným hrotem. Velmi lehce ovladatelné rychlé nastavení umožňuje citlivé zasunutí do středu nástroje a automatické navýšení tlaku zajišťuje bezpečné držení nástrojů bez deformace.
Ovládací panel v »cockpit«
Ovládací panel v »cockpit«
Ovládací jednotka »cockpit«
Samostatná ovládací jednotka v »cockpit« – nabízí prostor pro klávesnici a myš, stejně jako odkládací plochy pro tiskárnu štítků a laserovou tiskárnu, skener a nářadí. 24″ barevný TFT monitor je výškově a úhlově nastavitelný, což zajišťuje maximální pohodlí při používání softwaru. Každý obsluhující pracovník si tak může své pracoviště individuálně přizpůsobit několika jednoduchými úkony.
Vysoce přesné vřeteno »ace«
Vysoce přesné vřeteno »ace«
Vysoce přesné vřeteno »ace«
Vysoce přesná vřetena »ace« – zaručují upínání a upínání nástrojů a držáků všeho druhu s přesností v řádu mikrometrů. Univerzální systém výměny přídavných držáků zajišťuje přizpůsobení mnoha systémům držáků nástrojů. CNC pohon s automatickým zaostřováním a přesným systémem měření úhlu nabízí automatické zaostření břitu nástroje a snímání pracovního obrysu.
Stabilní podstavec
Stabilní podstavec
Pevný podstavec
Stabilní spodní skříň – základ zařízení: Zde jsou počítače, elektronika a pneumatické prvky umístěny v souladu s průmyslovými standardy a s ohledem na snadnou údržbu, vše je přehledně a s dostatkem prostoru rozvedeno pro dobrou přístupnost a optimální větrání.
Vysoce přesná senzorika

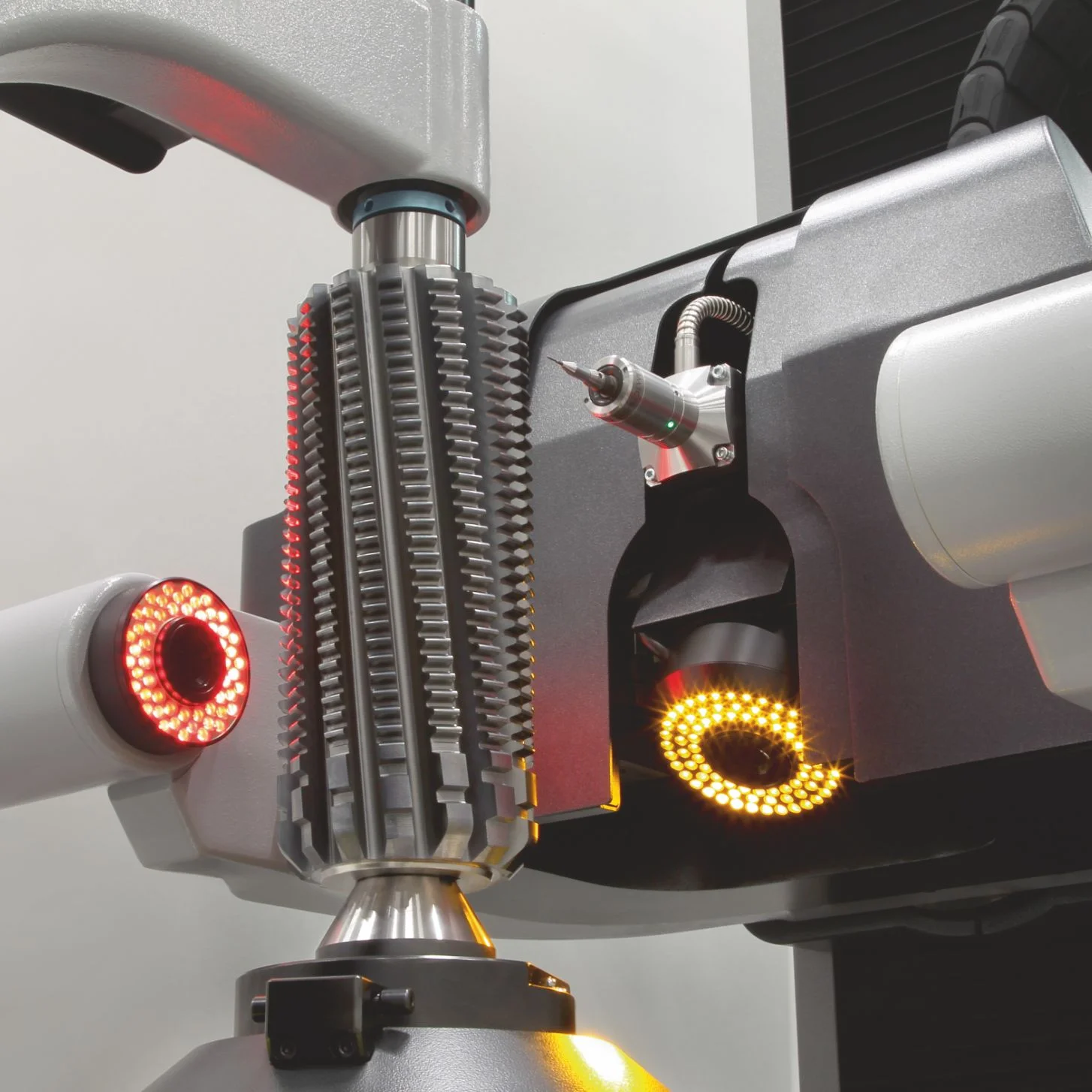

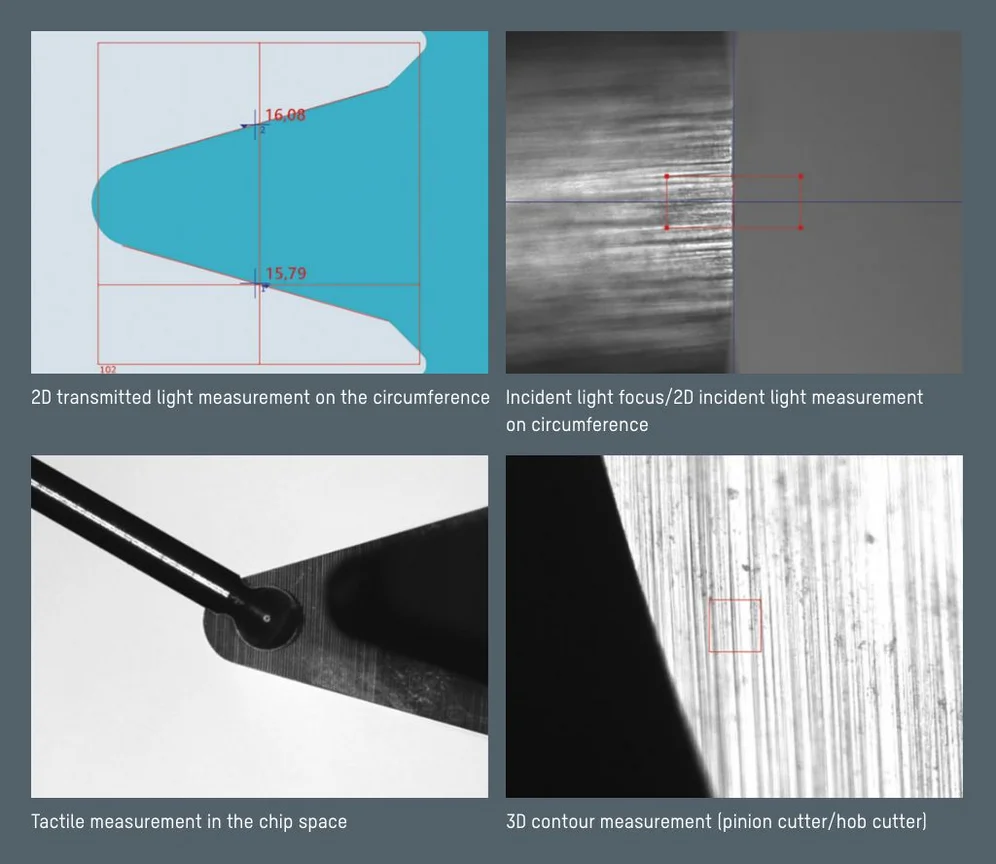

S přístrojem ZOLLER »hobCheck« můžete provádět taktilní i bezkontaktní měření v režimu průsvitného a dopadajícího světla: Díky CNC řízenému otočnému držáku optiky, elektronickému měřicímu snímači a zpracování obrazu v režimu průsvitného a dopadajícího světla lze na válcových frézách automaticky měřit parametry, jako je například profil zubu, souosost/kolísání, rozteč a mnoho dalších, a to v souladu s normou DIN 3968.

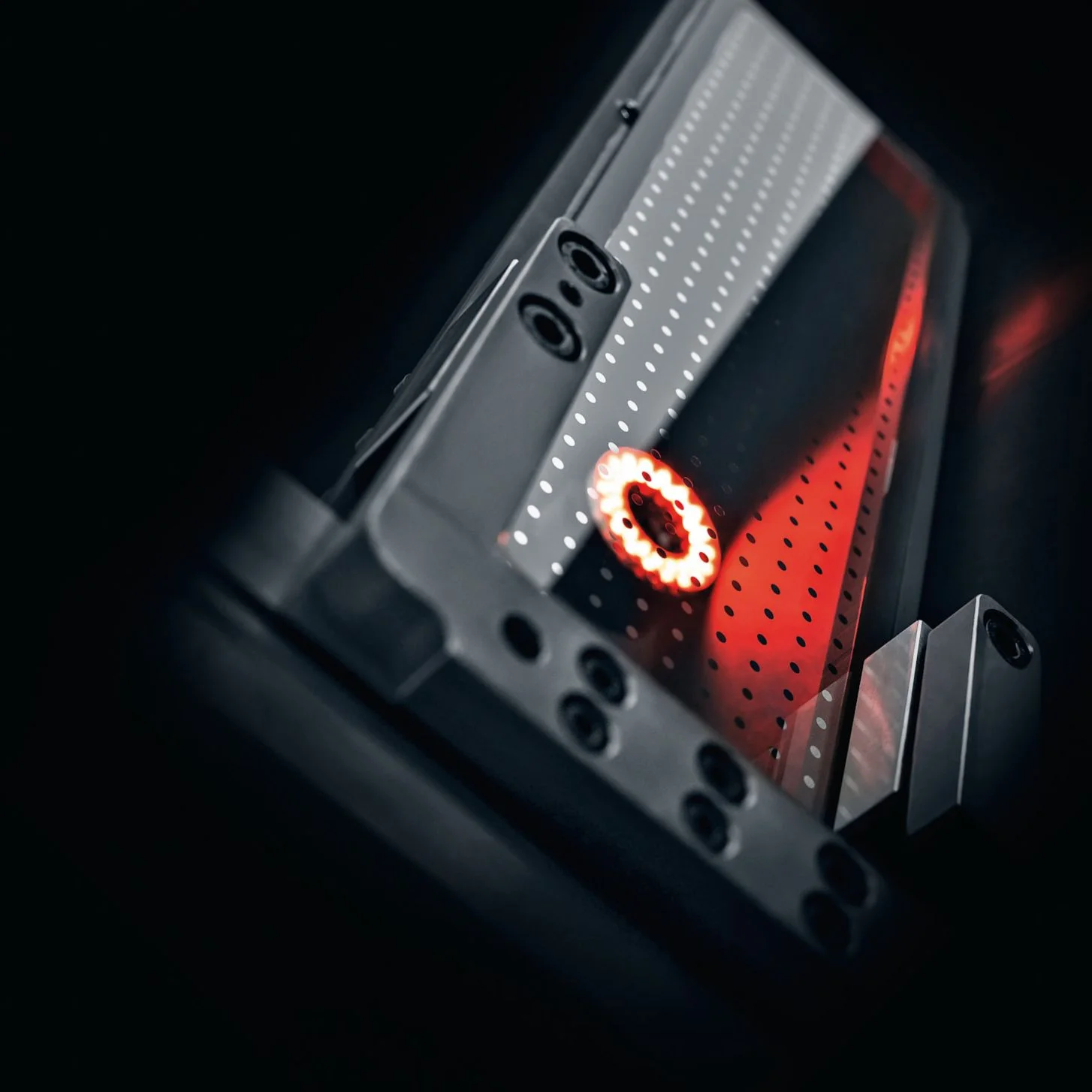

Zaručená přesnost

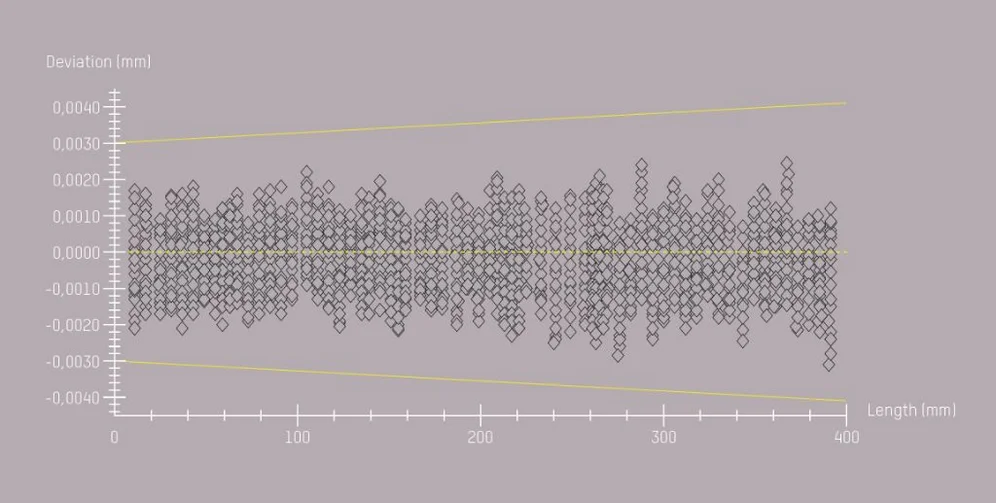

Požadavky v oblasti řízení kvality neustále rostou. Proto se musíte moci spolehnout na stálé měřicí odchylky svých strojů. V měřicích strojích ZOLLER se pomocí vysoce přesných kalibračních etalonů z Borofloatglas® stanovují odchylky měření délky v souladu s normou DIN EN ISO 10360. V souladu s touto normou se provádí minimálně tři měřicí cykly (25 326 vztahů). Tímto postupem se dokumentuje dvourozměrná přesnost měřicích strojů ZOLLER a je kdykoli dohledatelná.
Ověření faktů u nástrojů
Výroba a měření ozubových nástrojů je nesmírně náročná a vyžaduje technologie na nejvyšší úrovni. Systém ZOLLER »hobCheck« nabízí tuto jedinečnou inovační sílu až do nejmenších detailů a díky své mechanické základně a inteligentní upínací technice zaručuje vynikající kvalitu vašich nástrojů.
Řešení ZOLLER pro kontrolu a měření dokazuje to, co mnozí tvrdí: kvalitu.
Jsme zárukou preciznosti v praxi
Díky inteligentní kombinaci technologie zpracování obrazu, os CNC a měřicího snímače lze plně automaticky měřit všechny důležité parametry. Bezdeformační měření a kontrola nástrojů se šikmými hranami i všech druhů přesných nástrojů činí ze zařízení ZOLLER »hobCheck« univerzálního génia.
