»hobCheck«

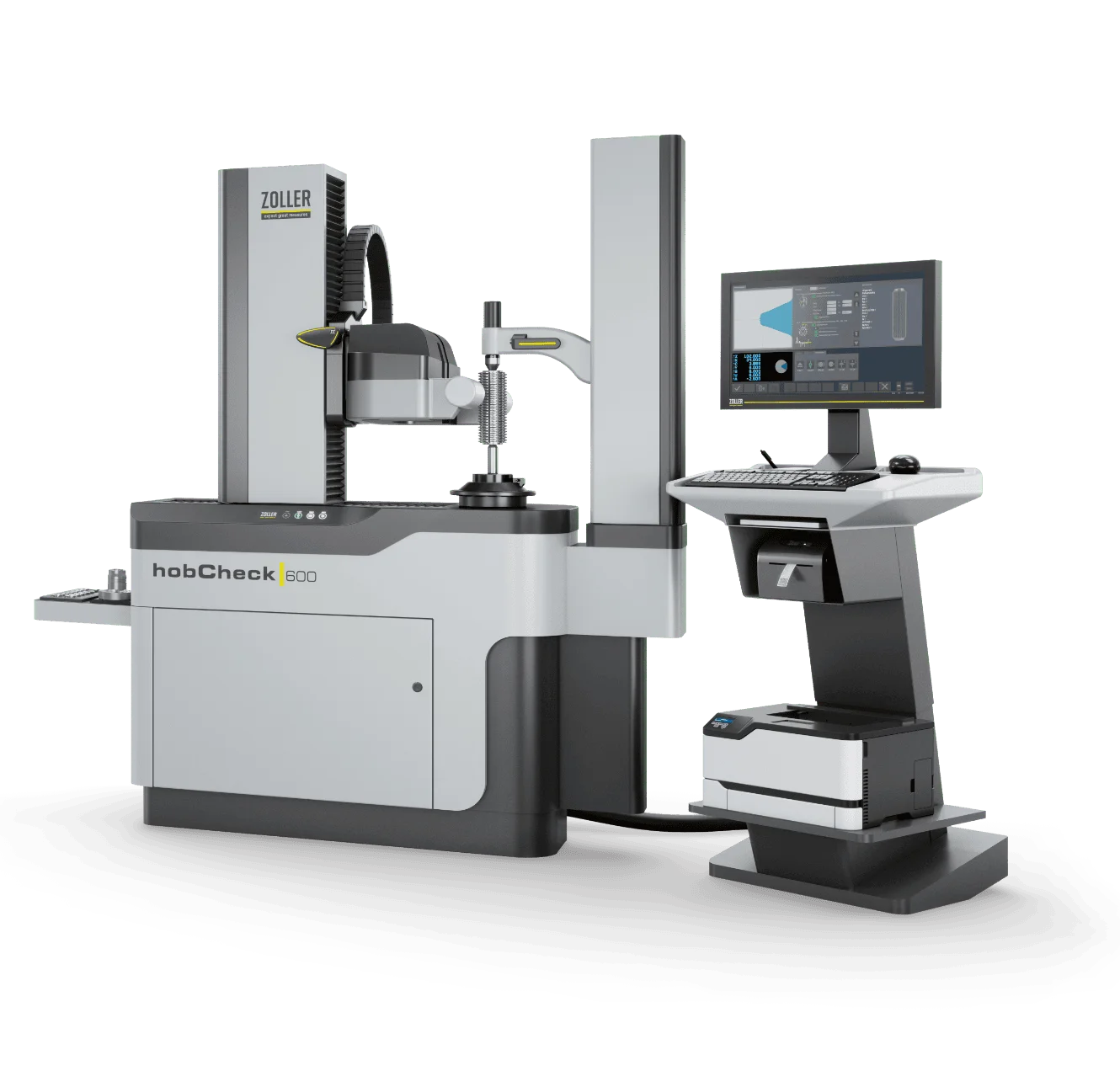

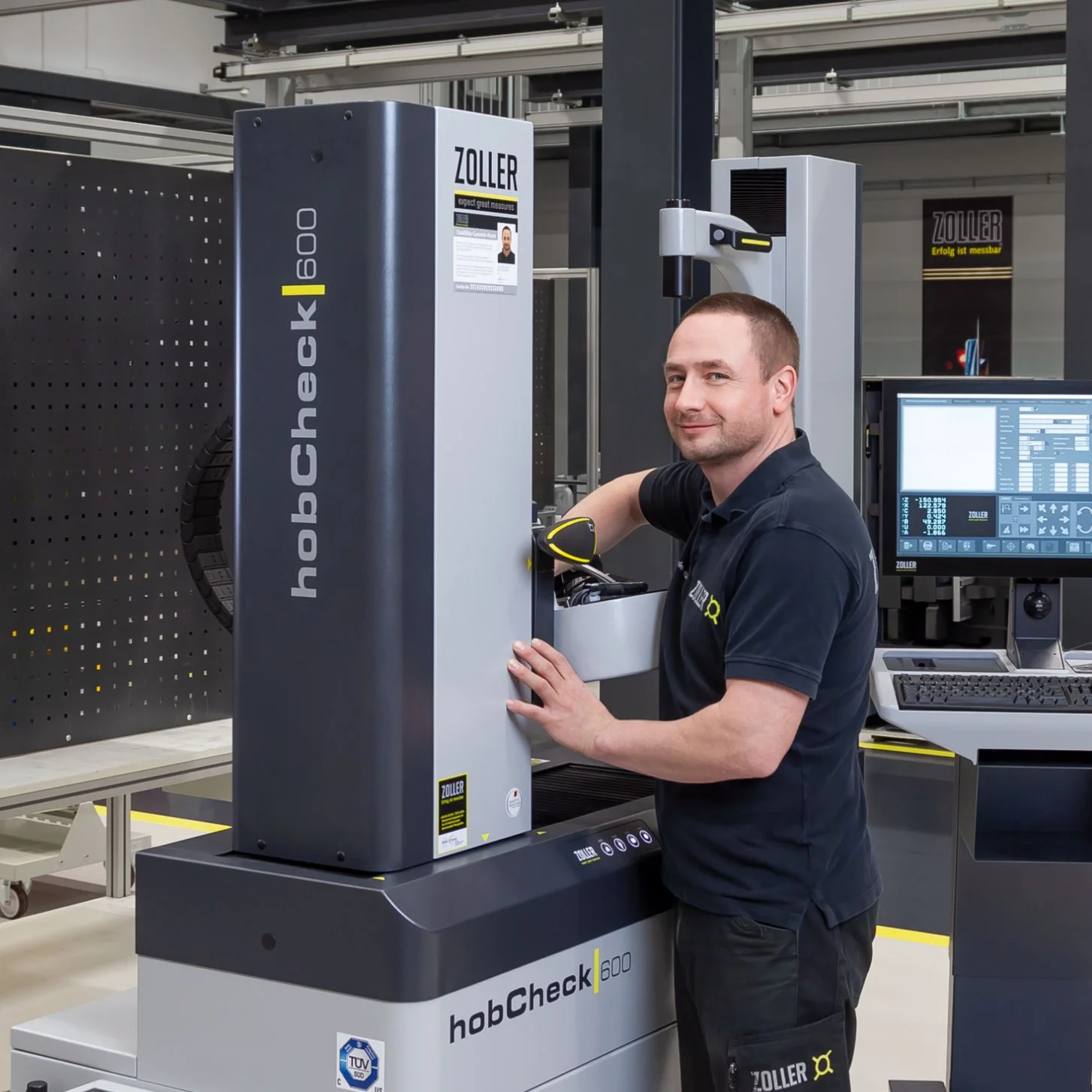

Универсальная измерительная машина для
полного контроля зуборезного инструмента
Мы выступаем за умный прогресс

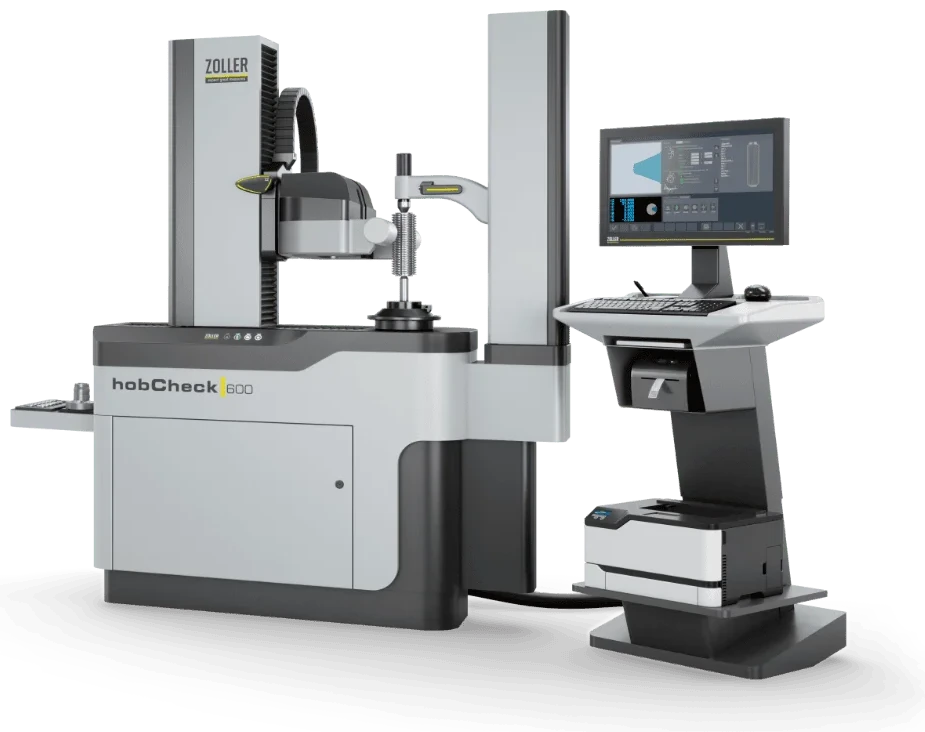

Универсальная измерительная машина »hobCheck« от ZOLLER открывает небывалые возможности для полностью автоматического и экономичного полного измерения зуборезного, резьбонарезного и любого режущего инструмента.
Пользуйтесь точными результатами измерений: поворотный носитель оптики »orthoScan« гарантирует измерение контура зуба инструмента с шагом без искажений.
Калибровка измерительных приборов на месте с помощью сертифицированных образцов и эталонов – важная часть обеспечения качества в E. ZOLLER GmbH & Co. KG: так мы гарантируем надёжные результаты измерений и высокую точность ваших изделий в соответствии с действующими стандартами.
Полностью автоматическая измерительная техника
Комплексное полное измерение
Сертифицированная безопасность
Совершенство в деталях
Рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ« (ergonomic and quick) – для лёгкого перемещения носителя оптики в нужное положение по осям Z и X. Кнопку с символом Solutions можно индивидуально настроить на дополнительные практичные функции, что делает управление ещё проще и удобнее.
»orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan« всегда находит идеальный угол обзора на инструмент. Благодаря этому геометрию режущих кромок инструмента с шагом, например метчиков или червячных фрез, можно измерять в проходящем свете без искажений.
Оси Z и X – ручные/с ЧПУ
Оси Z и X – ручные/с ЧПУ
Оси Z и X, ручные/с ЧПУ – высокоточные и плавные линейные оси служат для быстрого и точного позиционирования измерительной оптики относительно режущей кромки. Вручную для выборочного контроля с рукояткой »eQ« или с ЧПУ для полностью автоматических процессов – они обеспечивают надёжное, быстрое и удобное измерение.
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
Полка для хранения
Полка для хранения
Практичная полка для хранения – для сменных держателей, адаптеров, инструмента и промежуточных втулок.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка – позволяет удерживать длинный и тонкий инструмент как ответный центр и зажимать его в центрах. Она имеет высокоточный вращающийся центр. Очень плавная быстрая регулировка позволяет деликатно входить в центр инструмента, а автоматическое нарастание давления гарантирует надёжное удержание инструмента без деформаций.
Пульт управления »cockpit«
Пульт управления »cockpit«
Отдельный пульт управления »cockpit« – место для клавиатуры и мыши, а также полки для принтеров этикеток и лазерных принтеров, сканеров и инструментов. Высоту и угол цветного TFT-монитора 24″ можно настроить так, чтобы работать с ПО было максимально удобно. Благодаря этому каждый оператор может индивидуально настроить рабочее место за несколько простых шагов.
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace« гарантирует удержание и зажим инструмента и оправок любого типа с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Устойчивая тумба
Устойчивая тумба
Устойчивая тумба – основа прибора: здесь компьютер, электроника и пневматические элементы размещены по-промышленному и удобно для обслуживания, аккуратно и с достаточным пространством для хорошего доступа и оптимальной вентиляции.
Рукоятка управления одной рукой »eQ«
Рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ« (ergonomic and quick) – для лёгкого перемещения носителя оптики в нужное положение по осям Z и X. Кнопку с символом Solutions можно индивидуально настроить на дополнительные практичные функции, что делает управление ещё проще и удобнее.
»orthoScan«
»orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan« всегда находит идеальный угол обзора на инструмент. Благодаря этому геометрию режущих кромок инструмента с шагом, например метчиков или червячных фрез, можно измерять в проходящем свете без искажений.
Оси Z и X – ручные/с ЧПУ
Оси Z и X – ручные/с ЧПУ
Оси Z и X – ручные/с ЧПУ
Оси Z и X, ручные/с ЧПУ – высокоточные и плавные линейные оси служат для быстрого и точного позиционирования измерительной оптики относительно режущей кромки. Вручную для выборочного контроля с рукояткой »eQ« или с ЧПУ для полностью автоматических процессов – они обеспечивают надёжное, быстрое и удобное измерение.
Камера отражённого света
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
Полка для хранения
Полка для хранения
Полка для хранения
Практичная полка для хранения – для сменных держателей, адаптеров, инструмента и промежуточных втулок.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка – позволяет удерживать длинный и тонкий инструмент как ответный центр и зажимать его в центрах. Она имеет высокоточный вращающийся центр. Очень плавная быстрая регулировка позволяет деликатно входить в центр инструмента, а автоматическое нарастание давления гарантирует надёжное удержание инструмента без деформаций.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit«
Отдельный пульт управления »cockpit« – место для клавиатуры и мыши, а также полки для принтеров этикеток и лазерных принтеров, сканеров и инструментов. Высоту и угол цветного TFT-монитора 24″ можно настроить так, чтобы работать с ПО было максимально удобно. Благодаря этому каждый оператор может индивидуально настроить рабочее место за несколько простых шагов.
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace« гарантирует удержание и зажим инструмента и оправок любого типа с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Устойчивая тумба
Устойчивая тумба
Устойчивая тумба
Устойчивая тумба – основа прибора: здесь компьютер, электроника и пневматические элементы размещены по-промышленному и удобно для обслуживания, аккуратно и с достаточным пространством для хорошего доступа и оптимальной вентиляции.
Высокоточная сенсорная техника

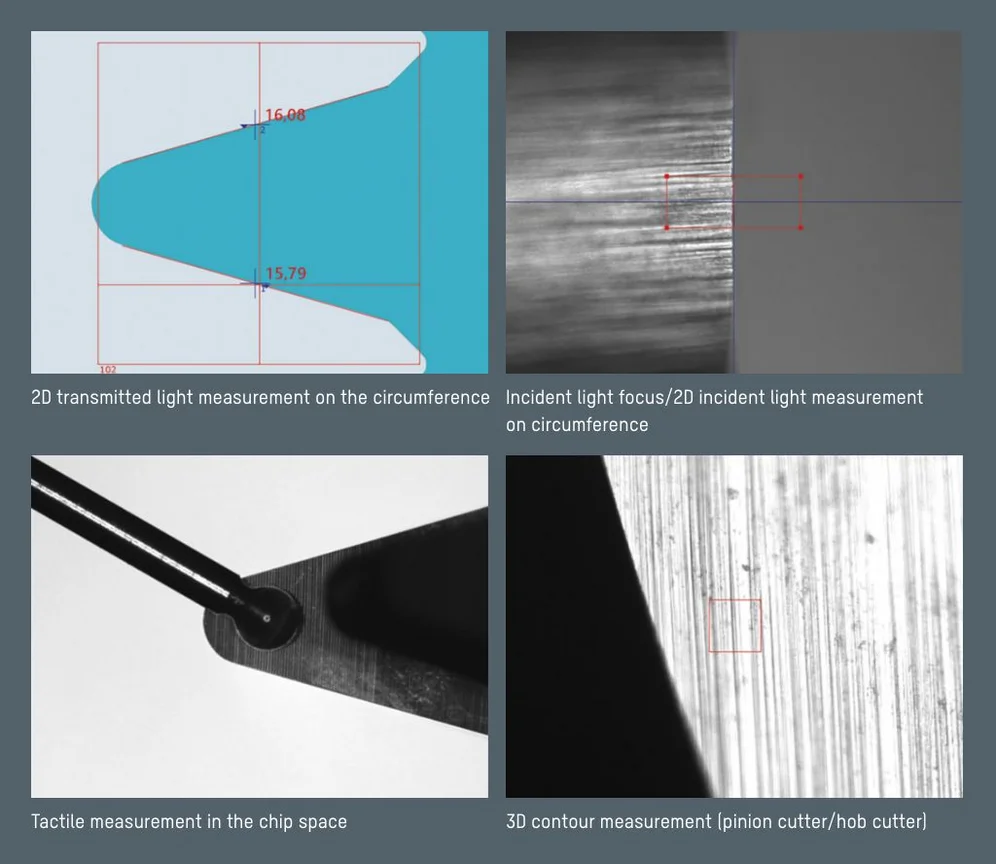

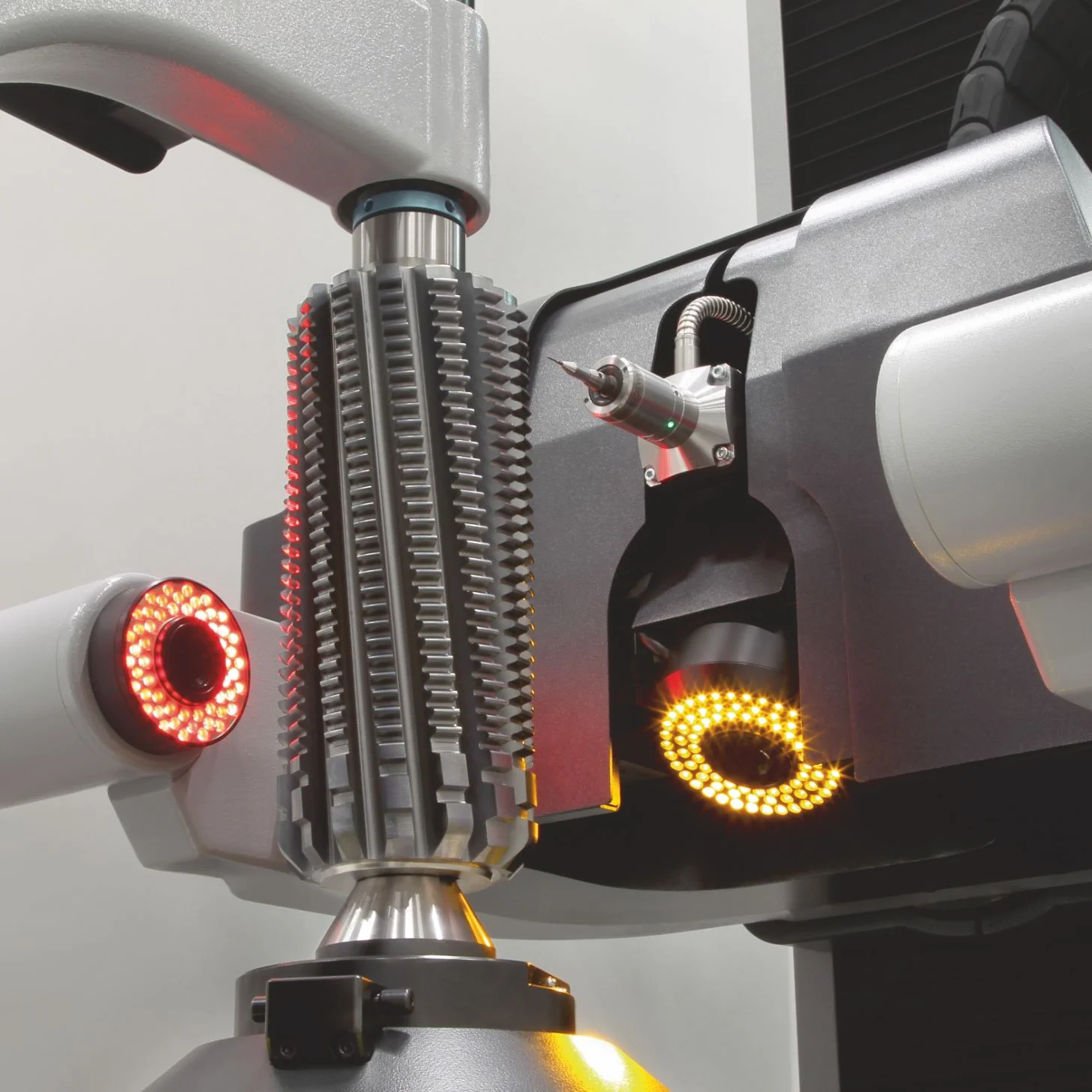

С ZOLLER »hobCheck« можно измерять контактно и бесконтактно в проходящем и отражённом свете: благодаря поворотному носителю оптики с ЧПУ, электронному измерительному щупу и обработке изображений в проходящем и отражённом свете такие параметры, как профиль зуба, концентричность/биение, шаг и многие другие, автоматически измеряются на червячных фрезах в соответствии с DIN 3968.
Мультисенсорная технология ZOLLER Высокоточный шпиндель »ace«
Гарантированная точность

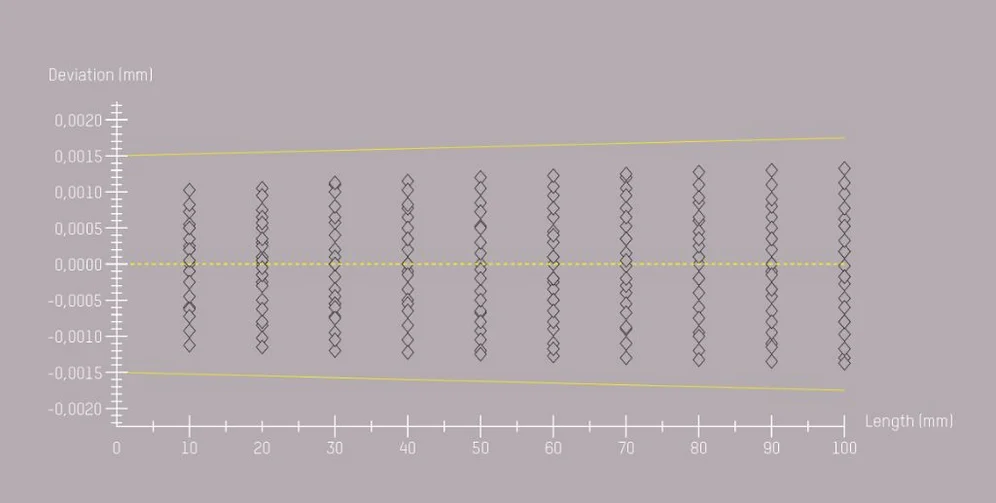

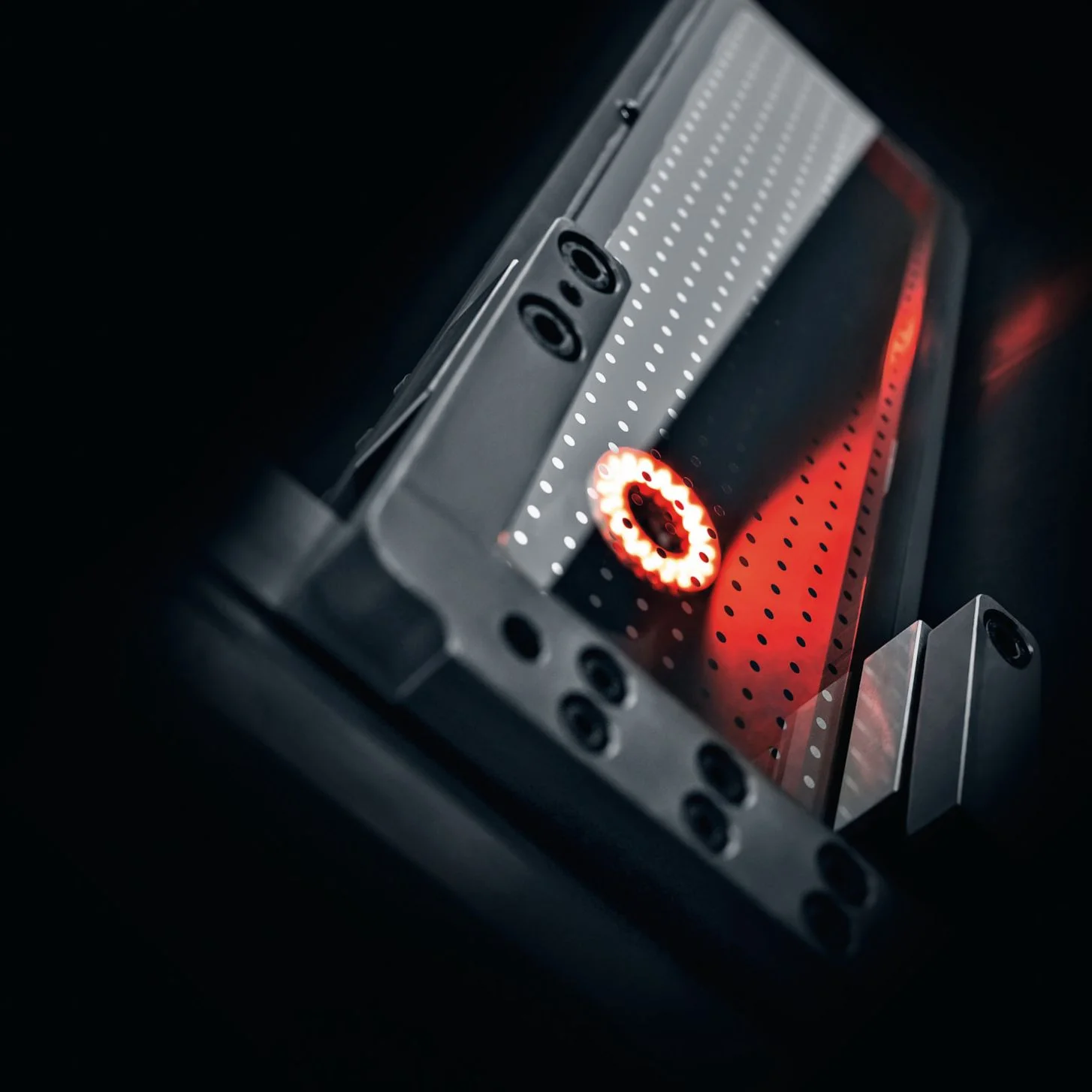

Требования менеджмента качества постоянно растут. Поэтому вы должны быть уверены в неизменности погрешностей измерения ваших машин. В измерительных машинах ZOLLER высокоточные калибровочные эталоны из боросиликатного стекла Borofloat® используются для определения погрешностей измерения длины по стандарту DIN EN ISO 10360. В соответствии с этим стандартом выполняется не менее трёх последовательностей измерений (25 326 соотношений). Благодаря этой процедуре точность измерительных машин ZOLLER документируется в двух измерениях и может быть прослежена в любой момент.
Проверка фактов для инструмента
Изготовление и измерение зуборезного инструмента – чрезвычайно сложная задача, требующая передовых технологий. ZOLLER »hobCheck« воплощает эту уникальную инновационную силу до мельчайших деталей и благодаря механической основе и интеллектуальной технике зажима обеспечивает выдающееся качество вашего инструмента.
Решение ZOLLER для контроля и измерения доказывает то, о чём многие лишь заявляют: качество.
Мы выступаем за точность на деле
Благодаря интеллектуальному сочетанию обработки изображений, осей ЧПУ и измерительных щупов все важные параметры измеряются полностью автоматически. Измерение и контроль без искажений инструмента с шагом и любого прецизионного инструмента делают ZOLLER »hobCheck« универсальным гением.
