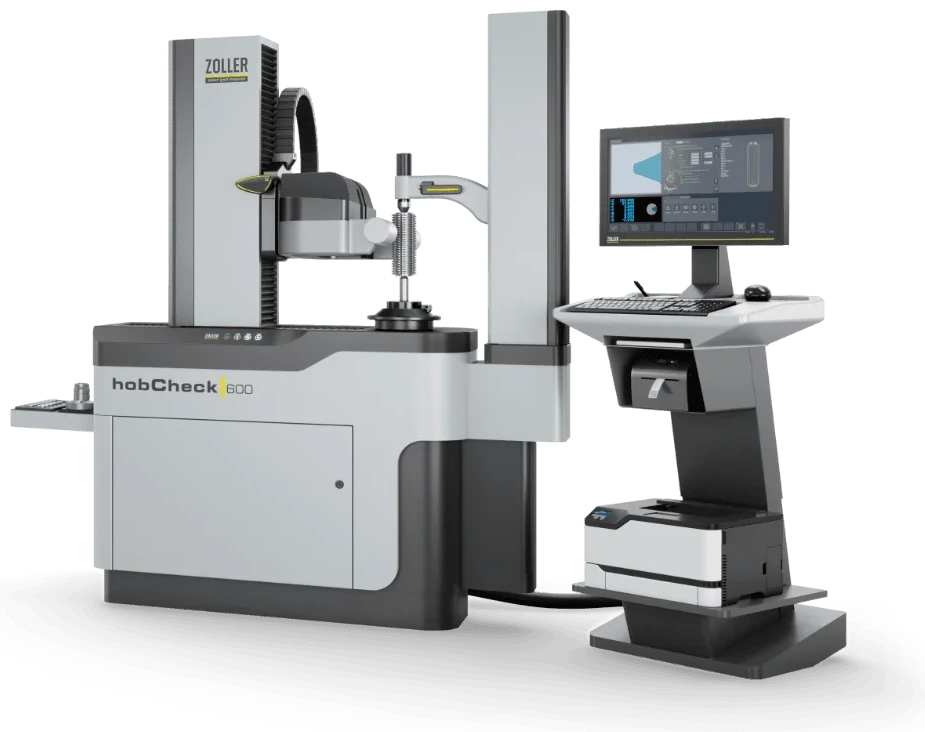

»hobCheck«
Dişli kesme takımlarının eksiksiz muayenesi
için üniversal ölçüm makinesi
Akıllı ilerlemeyi temsil ediyoruz

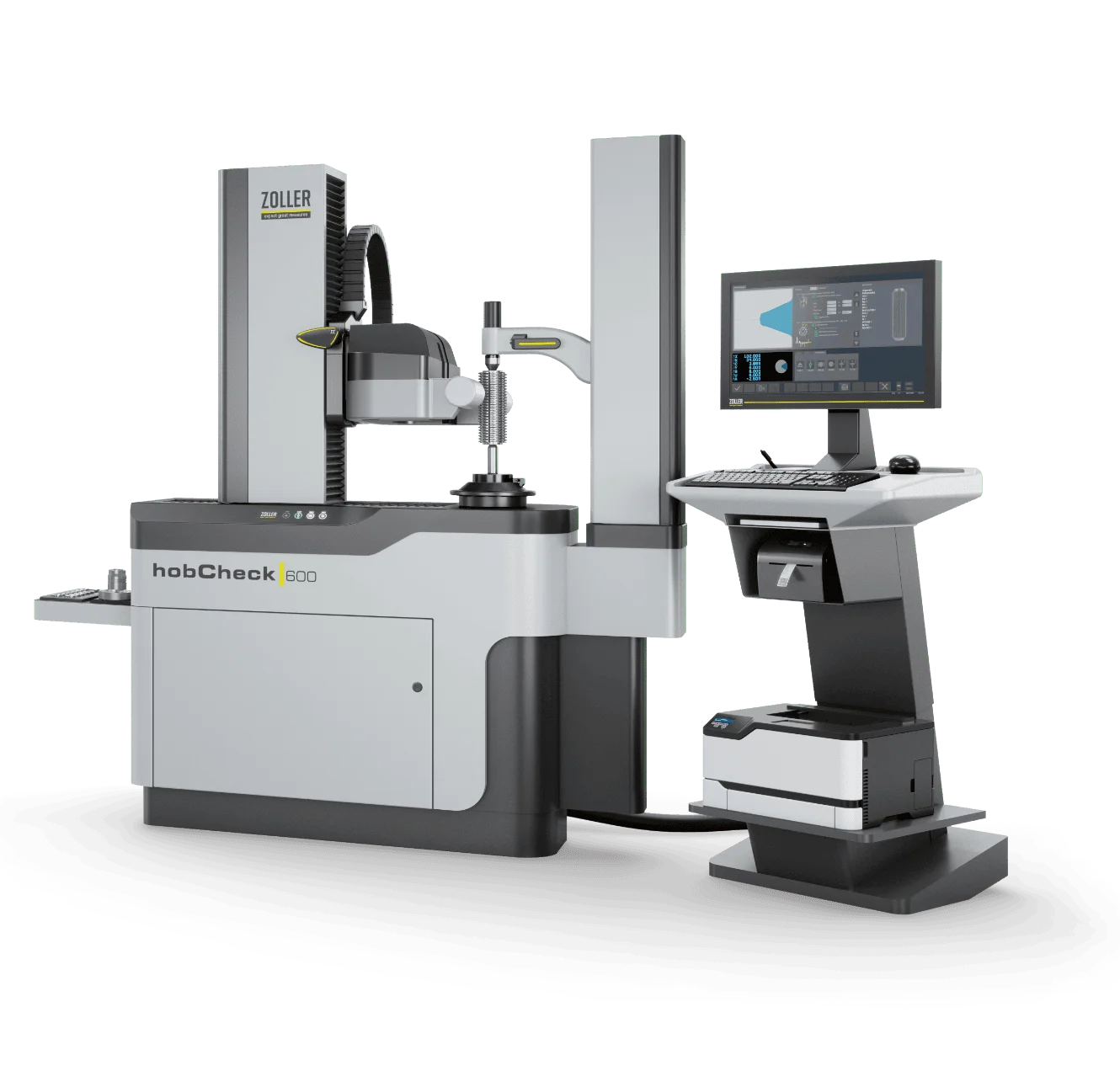

ZOLLER'in üniversal ölçüm makinesi »hobCheck«, dişli kesme takımlarının, diş açma takımlarının ve her türlü kesici takımın tam otomatik ve ekonomik eksiksiz ölçümü için benzeri görülmemiş olanaklar sunar.
Hassas ölçüm sonuçlarından yararlanın: »orthoScan« döner optik taşıyıcı, hatveli takımlarda diş konturunun distorsiyonsuz ölçümünü garanti eder.
Ölçüm cihazlarının sertifikalı test parçaları ve referans standartlarla yerinde kalibrasyonu, E. ZOLLER GmbH & Co. KG'de kalite güvencesinin önemli bir parçasıdır – güvenilir ölçüm sonuçlarını ve ürünlerinizin geçerli standartlara uygun yüksek hassasiyetini bu şekilde garanti ediyoruz.

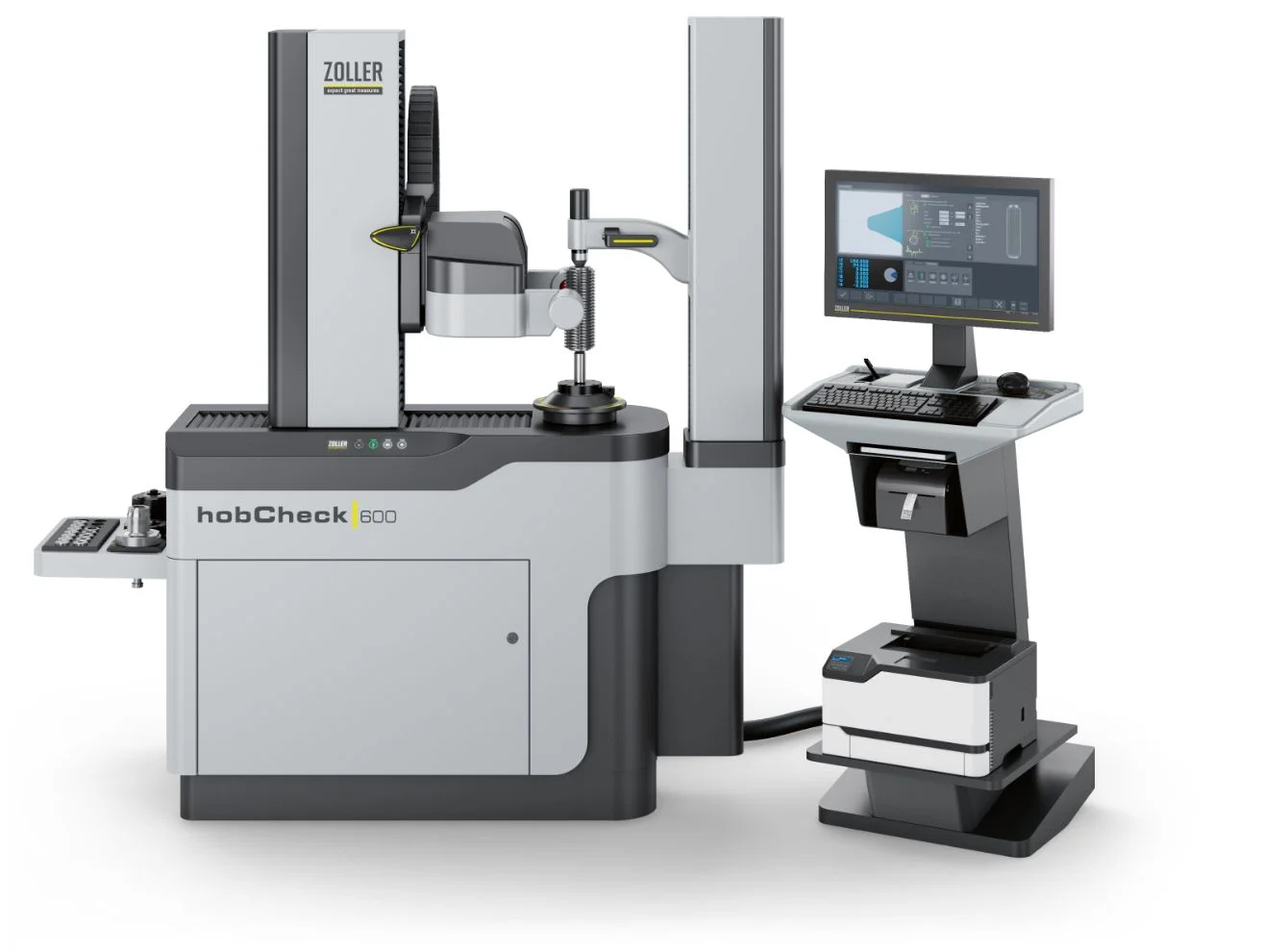

Tam otomatik ölçüm teknolojisi
Kapsamlı eksiksiz ölçüm
Sertifikalı güvenlik
Ayrıntıda mükemmellik
Tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic and quick) – optik taşıyıcıyı Z ve X eksenlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.
»orthoScan«
»orthoScan« döner çoklu sensör optik taşıyıcı
»orthoScan« döner çoklu sensör optik taşıyıcı takım üzerinde her zaman mükemmel bakış açısını bulur. Bu sayede kılavuzlar veya azdırma frezeleri gibi hatveli takımların kesici kenar geometrileri arkadan aydınlatmada distorsiyonsuz ölçülebilir.
Z, X ekseni manuel/CNC
Z, X ekseni manuel/CNC
Z, X ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası – takım geometrilerinin çevrede, talaş boşluğunda ve alın yüzeyinde muayenesi ve otomatik ölçümü için. Hedef parametreleri ölçüm programı diyaloğuna girmeniz yeterlidir; her ölçüm büyüklüğü otomatik olarak ölçülür ve kaydedilir: talaş açısı, boşluk açısı, oluk konturu, pah genişliği ve diğer birçok geometri. Sekiz alana bölünmüş yüksek performanslı LED'ler ölçüm sistemi tarafından otomatik olarak kontrol edilir ve otomatik yoğunluk kontrolü sayesinde yüzeyin en iyi şekilde aydınlatılmasını sağlar – yüksek hassasiyet ve tekrar doğruluğu için.
Saklama rafı
Saklama rafı
Pratik saklama rafı – bağlantı tutucularını, adaptörleri, aletleri ve ara burçları barındırır.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, nettir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.
Pnömatik gezer punta
Pnömatik gezer punta
Pnömatik gezer punta – uzun ve ince takımların karşı punta olarak tutulmasına ve puntalar arasında bağlanmasına olanak tanır. Yüksek hassasiyetli, hareketli bir puntaya sahiptir. Çok akıcı hızlı ayar takım merkezine hassas giriş sağlar, otomatik basınç oluşumu ise takımların distorsiyon olmadan güvenle tutulmasını sağlar.
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi – klavye ve fare için alanın yanı sıra etiket ve lazer yazıcılar, tarayıcılar ve aletler için raflar sunar. 24″ TFT renkli monitörün yüksekliği ve açısı yazılımı olabildiğince rahat kullanmak için ayarlanabilir. Böylece her operatör çalışma yerini birkaç basit adımda bireysel olarak düzenleyebilir.
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«, her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Sağlam alt tezgâh
Sağlam alt tezgâh
Sağlam alt tezgâh – cihazın temeli: Bilgisayar, elektronik ve pnömatik elemanlar burada endüstriyel ve servis dostu şekilde, iyi erişilebilirlik ve en iyi havalandırma için yeterli alanla düzenli biçimde yerleştirilmiştir.
Tek elle kumanda kolu »eQ«
Tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ«
Ergonomik tek elle kumanda kolu »eQ« (ergonomic and quick) – optik taşıyıcıyı Z ve X eksenlerinde doğru konuma kolayca getirmek için. Solutions sembollü düğme ek pratik işlevlerle bireysel olarak yapılandırılabilir; bu da kullanımı daha da kolay ve rahat hâle getirir.
»orthoScan«
»orthoScan«
»orthoScan« döner çoklu sensör optik taşıyıcı
»orthoScan« döner çoklu sensör optik taşıyıcı takım üzerinde her zaman mükemmel bakış açısını bulur. Bu sayede kılavuzlar veya azdırma frezeleri gibi hatveli takımların kesici kenar geometrileri arkadan aydınlatmada distorsiyonsuz ölçülebilir.
Z, X ekseni manuel/CNC
Z, X ekseni manuel/CNC
Z, X ekseni manuel/CNC
Z, X ekseni manuel/CNC – yüksek hassasiyetli ve akıcı çalışan doğrusal eksenler ölçüm optiğinin takım kesici kenarına hızlı ve hassas şekilde konumlandırılması için kullanılır. İster »eQ« tek elle kumanda koluyla rastgele kontroller için manuel olarak, ister tam otomatik süreçler için CNC kontrollü olarak güvenilir, hızlı ve rahat ölçüm sağlarlar.
Üst aydınlatma kamerası
Üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı üst aydınlatma kamerası
Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası – takım geometrilerinin çevrede, talaş boşluğunda ve alın yüzeyinde muayenesi ve otomatik ölçümü için. Hedef parametreleri ölçüm programı diyaloğuna girmeniz yeterlidir; her ölçüm büyüklüğü otomatik olarak ölçülür ve kaydedilir: talaş açısı, boşluk açısı, oluk konturu, pah genişliği ve diğer birçok geometri. Sekiz alana bölünmüş yüksek performanslı LED'ler ölçüm sistemi tarafından otomatik olarak kontrol edilir ve otomatik yoğunluk kontrolü sayesinde yüzeyin en iyi şekilde aydınlatılmasını sağlar – yüksek hassasiyet ve tekrar doğruluğu için.
Saklama rafı
Saklama rafı
Saklama rafı
Pratik saklama rafı – bağlantı tutucularını, adaptörleri, aletleri ve ara burçları barındırır.
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı
»pilot 4.0« yazılımı kendini açıklar niteliktedir, nettir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.
Pnömatik gezer punta
Pnömatik gezer punta
Pnömatik gezer punta
Pnömatik gezer punta – uzun ve ince takımların karşı punta olarak tutulmasına ve puntalar arasında bağlanmasına olanak tanır. Yüksek hassasiyetli, hareketli bir puntaya sahiptir. Çok akıcı hızlı ayar takım merkezine hassas giriş sağlar, otomatik basınç oluşumu ise takımların distorsiyon olmadan güvenle tutulmasını sağlar.
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
»cockpit« kumanda ünitesi
Ayrı »cockpit« kumanda ünitesi – klavye ve fare için alanın yanı sıra etiket ve lazer yazıcılar, tarayıcılar ve aletler için raflar sunar. 24″ TFT renkli monitörün yüksekliği ve açısı yazılımı olabildiğince rahat kullanmak için ayarlanabilir. Böylece her operatör çalışma yerini birkaç basit adımda bireysel olarak düzenleyebilir.
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«
Yüksek hassasiyetli iş mili »ace«, her türlü takımın ve tutucunun μm hassasiyetinde tutulmasını ve bağlanmasını garanti eder. Pek çok takım tutucu sistemine uyum, evrensel bağlantı tutucu değiştirme sistemiyle sağlanır. Otomatik odaklamalı ve hassas açı ölçüm sistemli CNC tahrik, takım kesici kenarının otomatik odaklanmasını ve kesme konturunun kaydedilmesini sağlar.
Sağlam alt tezgâh
Sağlam alt tezgâh
Sağlam alt tezgâh
Sağlam alt tezgâh – cihazın temeli: Bilgisayar, elektronik ve pnömatik elemanlar burada endüstriyel ve servis dostu şekilde, iyi erişilebilirlik ve en iyi havalandırma için yeterli alanla düzenli biçimde yerleştirilmiştir.
Yüksek hassasiyetli sensör teknolojisi

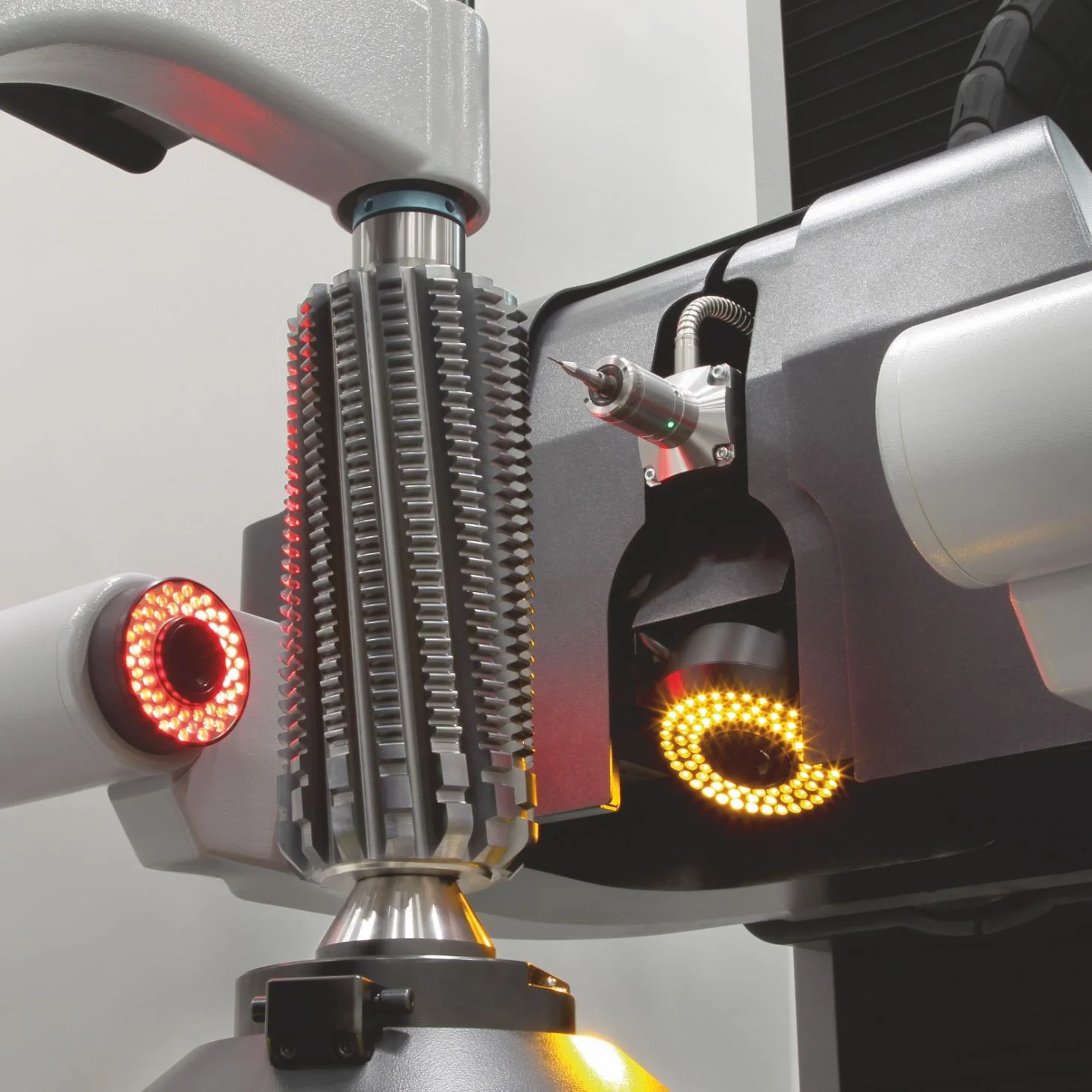

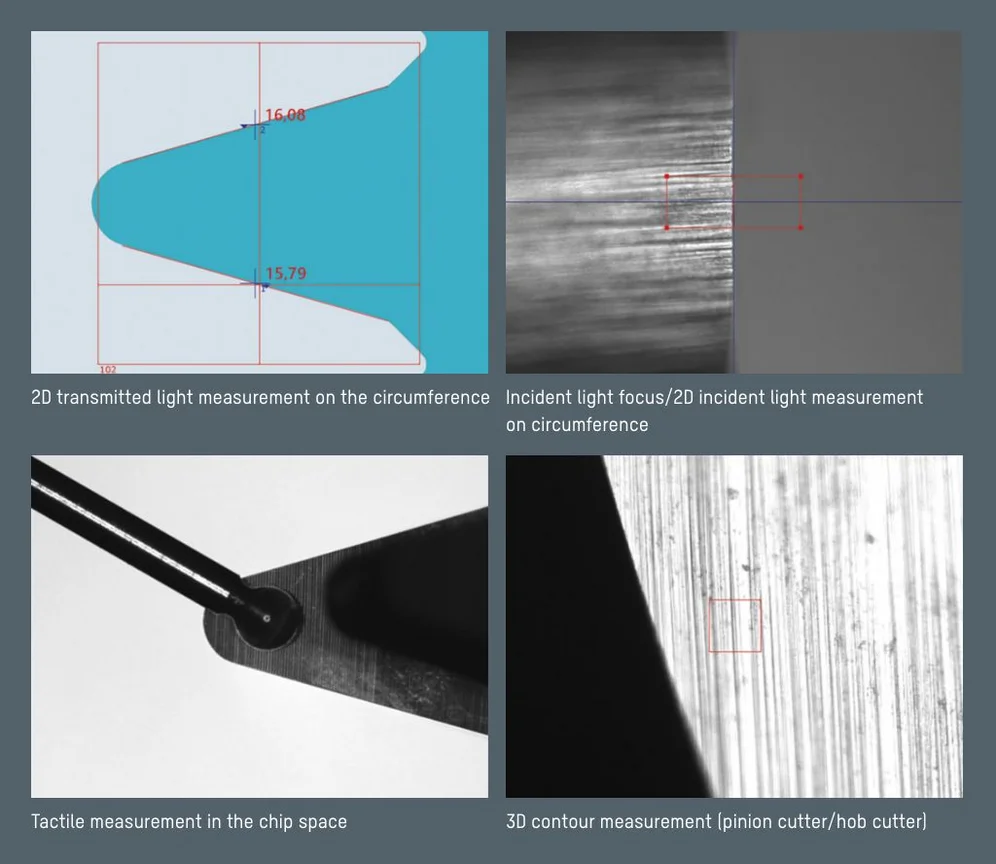

ZOLLER »hobCheck« ile arkadan ve üstten aydınlatmada temaslı ve temassız ölçüm yapabilirsiniz: CNC kontrollü döner optik taşıyıcı, elektronik ölçüm probu, arka ve üst aydınlatmalı görüntü işleme ile donatılmış olarak azdırma frezelerinde diş profili, eş merkezlilik/salgı, hatve ve daha pek çok parametre DIN 3968'e uygun olarak otomatik ölçülebilir.
ZOLLER çoklu sensör teknolojisi Yüksek hassasiyetli iş mili »ace«
Garantili doğruluk

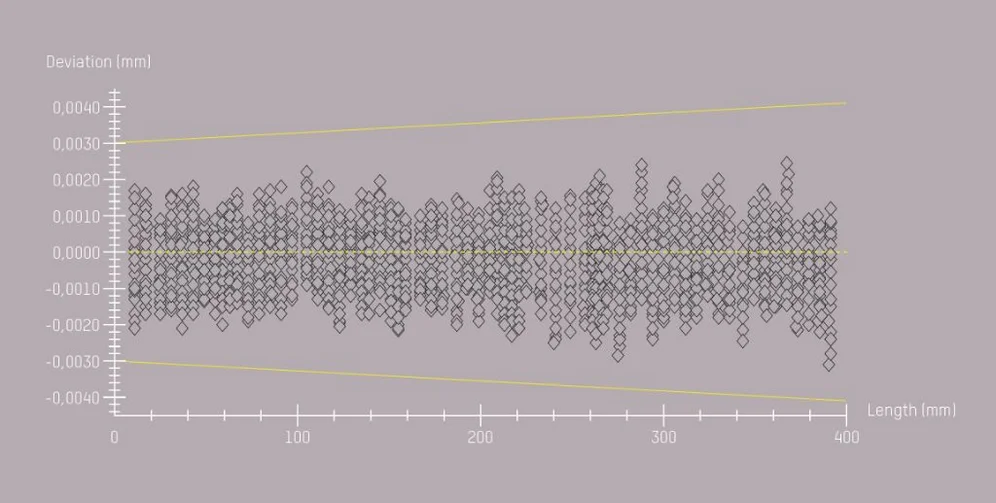

Kalite yönetimindeki talepler sürekli artıyor. Bu nedenle makinelerinizin sabit ölçüm sapmalarına güvenebilmeniz gerekir. ZOLLER ölçüm makinelerinde Borofloat camdan yapılmış yüksek hassasiyetli kalibrasyon standartları,® DIN EN ISO 10360 standardına uygun olarak uzunluk ölçüm sapmalarını belirlemek için kullanılır. Bu standarda göre en az üç ölçüm dizisi (25.326 ilişki) gerçekleştirilir. Bu prosedürle ZOLLER ölçüm makinelerinin doğruluğu iki boyutta belgelenir ve her zaman izlenebilir.
Takımlar için gerçeklik kontrolü
Dişli kesme takımlarının üretimi ve ölçümü son teknoloji gerektiren son derece zorlu bir görevdir. ZOLLER »hobCheck« bu benzersiz yenilik gücünü en ince ayrıntısına kadar sunar ve mekanik temeli ile akıllı bağlama teknolojisi sayesinde takımlarınızın üstün kalitesini sağlar.
ZOLLER muayene ve ölçüm çözümü birçoklarının iddia ettiğini kanıtlar: kalite.
Yaşanan hassasiyeti temsil ediyoruz
Görüntü işleme teknolojisi, CNC eksenleri ve ölçüm problarının akıllı birleşimi sayesinde tüm önemli parametreler tam otomatik olarak ölçülebilir. Hatveli takımların ve her türlü hassas takımın distorsiyonsuz ölçümü ve muayenesi ZOLLER »hobCheck«'i evrensel bir dahi yapar.
