BRONZ: További hatékonyságnövelés CAM-interfészekkel

Egyedi alkatrészek kezelése

Az egyes alkatrészek részletes létrehozására szolgáló szoftvermodul jövőbiztos IoT-alapot teremt az eszközkezeléshez.

Részletes adatok létrehozása:

• DIN 4000/4003/ISO 13399 paraméterezés
• Technológiai adatok (metszeti értékek)
• Komponensek grafikus ábrázolása
• 2D- és 3D-generálás a DIN 4000 és az ISO 13399 szerint
• 2D formátumok importálása: DXF/DWG/BMP/TIF/JPG/GIF/PNG
• 3D formátumok importálása: STEP/STL
• Részletes adatok (pl. vágóanyag)

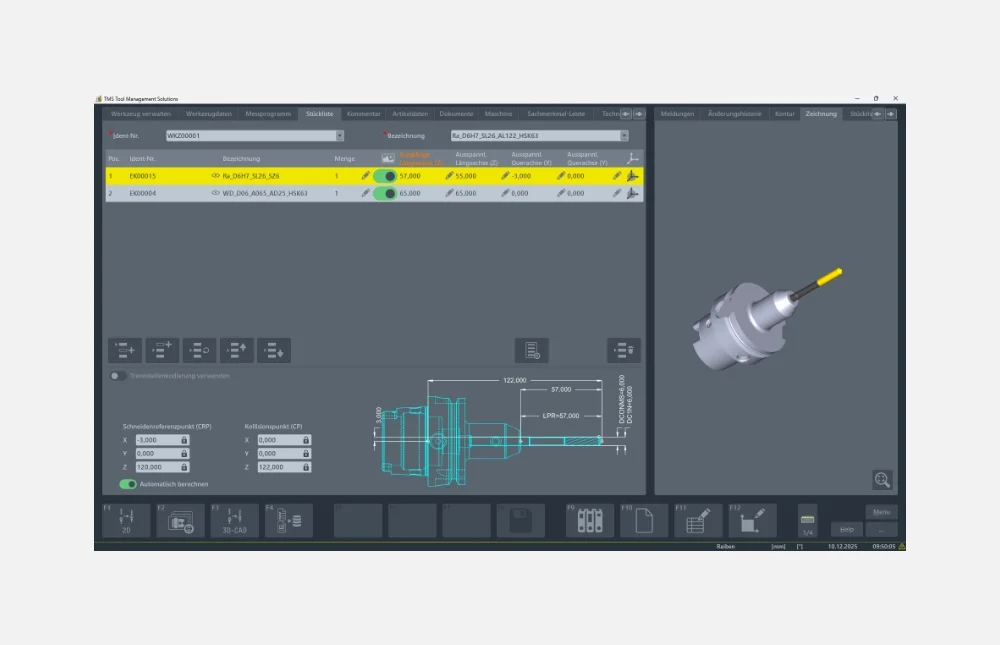

Komplett szerszámok kezelése

Az egyes alkatrészek alapján a „Szerszámadatok kezelése” funkció a valós szerszámoknak megfelelő grafikus és paraméteres szerszámösszeállítást kínál. Ezenkívül biztosítja a darabjegyzéknek/alkatrészdefiníciónak megfelelő helyes szerszámösszeállítást.

Ez a modul számos lehetőséget kínál:

• Tartozékok és alkatrészlisták kezelése
• Használati jegyzékek készítése az egyes
  alkatrészekhez és komplett szerszámokhoz
• Támogatott 2D-formátumok: DXF/DWG/BMP/TIF/JPG/GIF/PNG
• Támogatott 3D formátumok: STEP/STL
• Rajzok automatikus generálása az alkatrészlistában szereplő
  egyes alkatrészekből (DXF csatlakozási pontokkal)

Beállítási lapok kezelése

A beállítási lapok a felhasználónak egy listát adnak az adott megrendeléshez szükséges információkról és eszközökről. Ezeket közvetlenül továbbíthatják a raktárba, a CAD/CAM-állomásra vagy a gépre, és ott felhasználhatják őket.

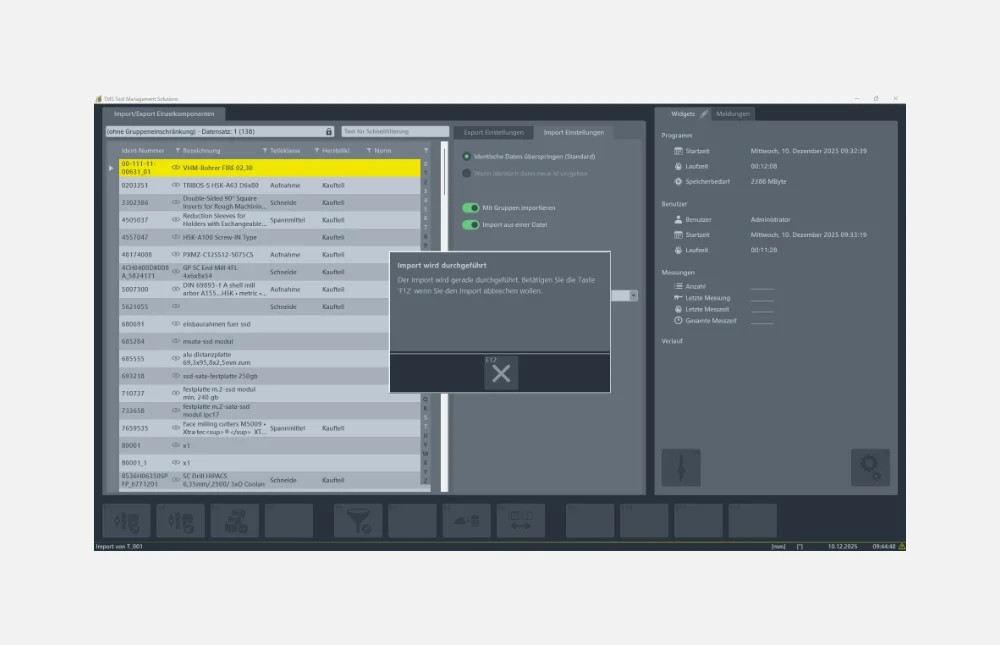

Adatimport/-export

Szerszámok, alkatrészek és beállítási lapok, tartozékok, gépi adatok és egyéb adatok importálása és exportálása az egyes ZOLLER termékek között. Beolvasási szűrők segítségével platformfüggetlenül lehet adatokat importálni, illetve utómunkáló programok segítségével exportálni.

Előnyök:

• Opcionális csatlakozás külső rendszerekhez
• Folyamatbiztonság
• Egyszerű és gyors kezelés az egyszerű struktúráknak köszönhetően

Szerszámadatok importálása

Számos neves gyártó és felhőalapú szolgáltató (pl. CIMSOURCE és GTDE) szerszámadatait importálja, így gyorsan rendelkezésre tudja bocsátani a 2D/3D grafikákat, a tulajdonságokat és a technológiai adatokat. A szerszámadatok bármikor kiegészíthetők, és exportálással azonnal rendelkezésre állnak. A webszolgáltatás segítségével külső alkalmazások hozzáférhetnek a közös adatbázishoz, és például importálhatnak újonnan összeállított beállítási lapokat.

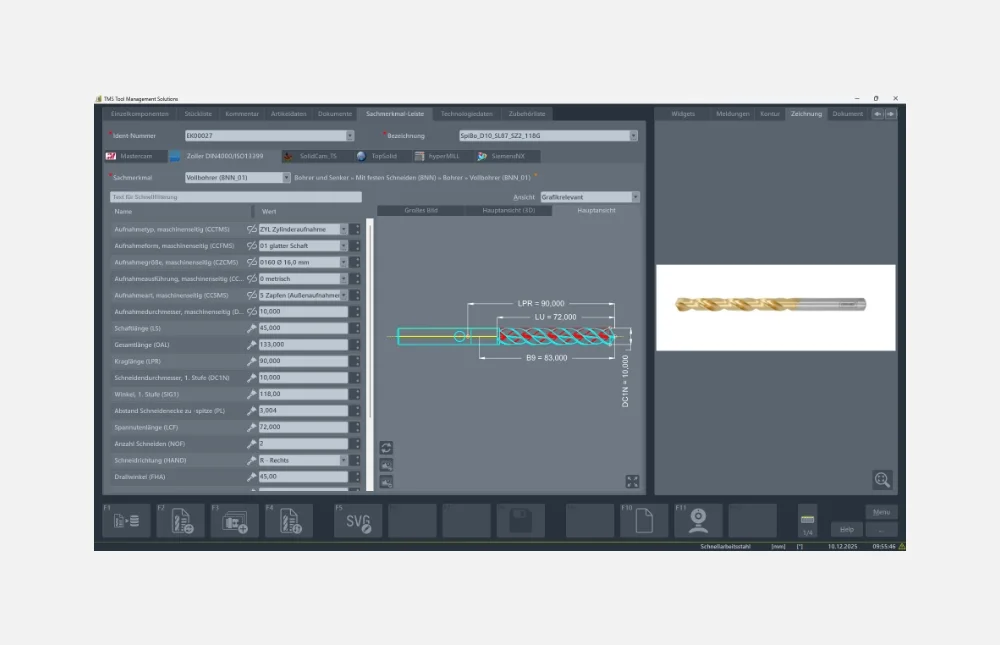

Tulajdonságsáv a DIN 4000 szerint

A teljes DIN 4000 jellemzősáv-struktúra segítségével az egyes alkatrészeket a szabványnak megfelelően definiálhatja. Ez garantálja a zökkenőmentes információcserét külső rendszerekkel, például CAD/CAM- és NC-szimulációs rendszerekkel. Ez az egységes, szabványosított adatbázis képezi az automatikus szerszámadat-import alapját.

Előnyei:

• Időmegtakarítás az automatikus szerszámadat-import révén
• Folyamatbiztonság a hibák elkerülésével

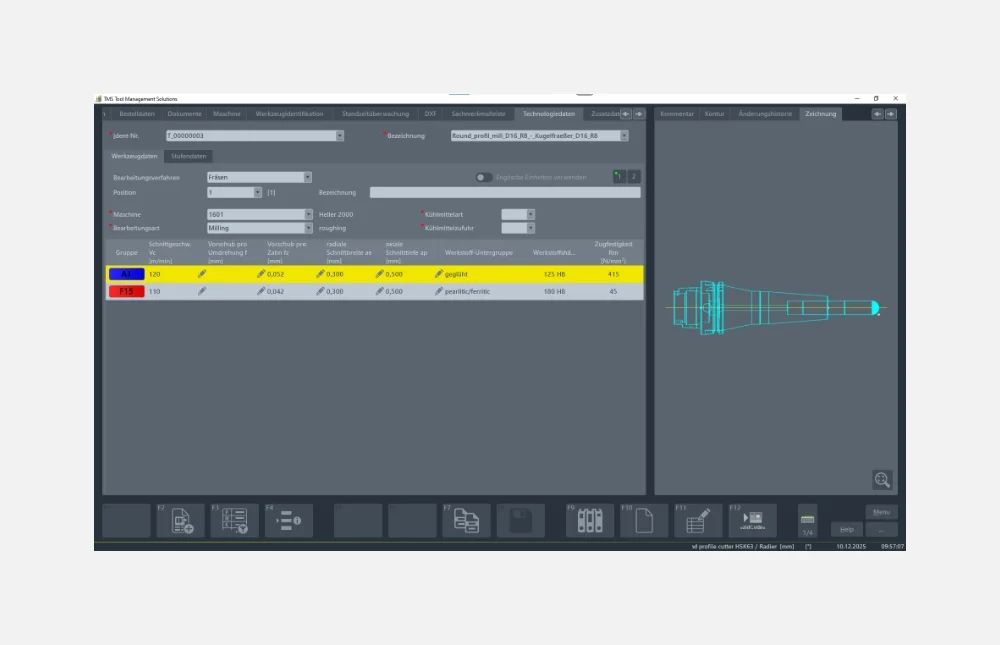

Technológiai adatok és tárgyi jellemzők

A Technológiai adatok és műszaki jellemzők modul az egyes alkatrészek és komplett szerszámok központi és intelligens kezelését szolgálja.
Ezzel célszerűen katalogizálhatja szerszámait, optimalizálhatja azok használatát és rögzítheti a vágási értékeket. Az egyetlen adatbázis karbantartása időt és költségeket takarít meg.

Előnyei:

• Biztonság az egységes adatkezelésnek köszönhetően
• Idő- és költségmegtakarítás az egyetlen adatbázis karbantartása révén

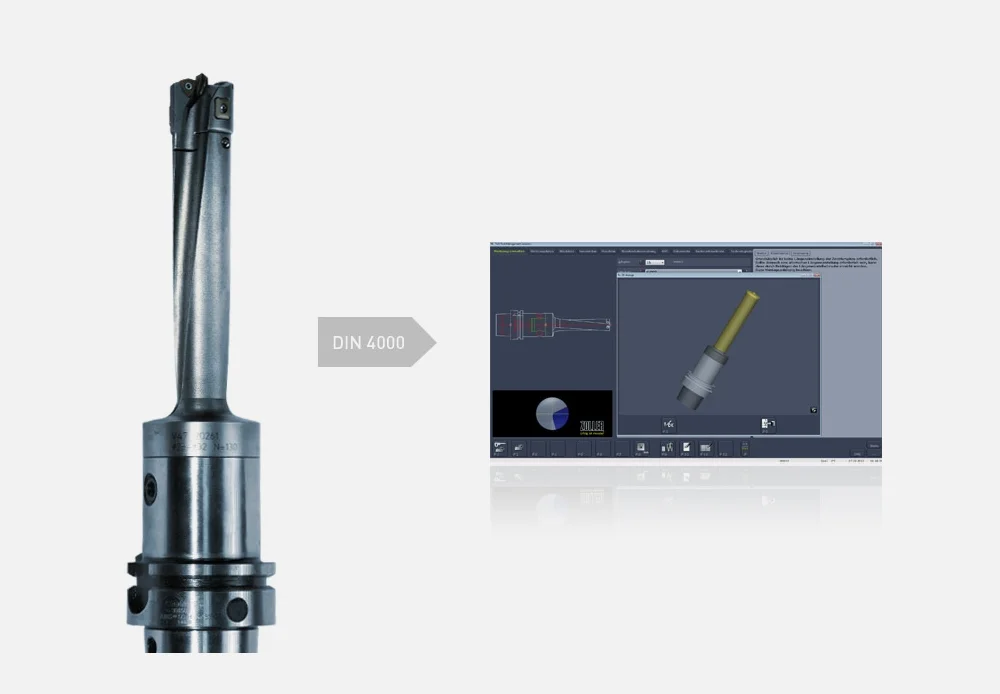

A külső kontúrok automatikus generálása a jellemzők alapján

A DIN 4000 szabványon alapuló műszaki jellemzők szerkezetének köszönhetően a ZOLLER szerszámkezelő rendszerbe bevitt vagy importált műszaki jellemzőkből automatikusan 2D-rajzok és 3D-kontúrok generálhatók. A szerszámokon végzett módosítások (pl. befogási hossz) automatikusan átkerülnek a rajzokba. A 3D-kontúrok exportálhatók, valamint CAD/CAM- és szimulációs rendszerek rendelkezésére állíthatók ütközésellenőrzés céljából.

Előnyök:

• Gyors és folyamatbiztos szerszámösszeszerelés a szerszámrajz alapján
• Ütközésellenőrzés
• Időmegtakarítás és folyamatbiztonság

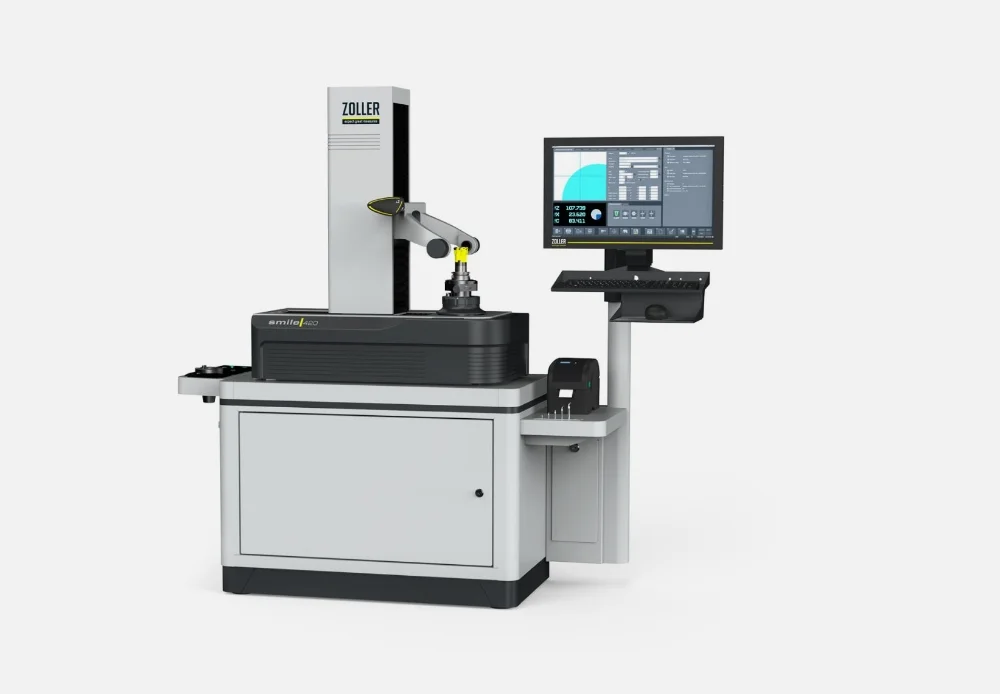

Mérőműszer integrálása

A BRONZE csomag tartalmazza egy ZOLLER beállító és mérőműszer integrációját. Ez lehetővé teszi a TMS Tool Management Solutions szoftvercsomagok összes funkciójának használatát a ZOLLER készülékén is.

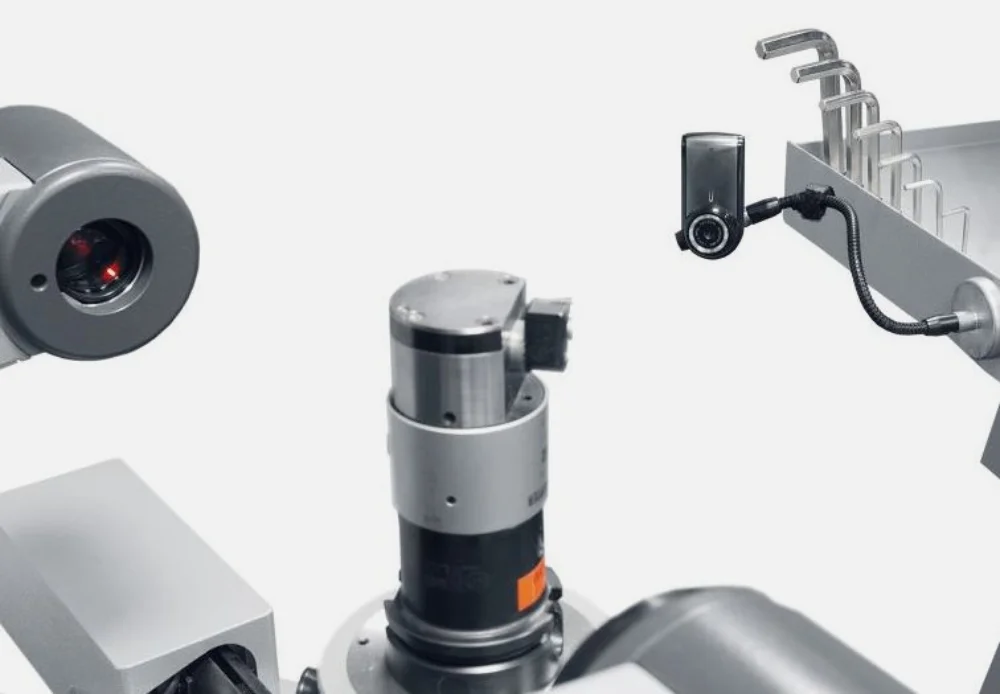

USB-kamera

A ZOLLER USB-kamera gyors és egyszerűen kezelhető, és a szerszámokról közvetlenül a munkahelyen készít fényképeket, szabadon választható képkivágásokkal.

Előnyei:

• Időmegtakarítás a szerszámállomány gyors, egyszerű dokumentálása révén
• Megjelenítés minden munkaállomáson lehetséges

Felhőalapú importálási lehetőségek

A szerszámadatok importálása a TMS Tool Management Solutions rendszerbe egyetlen kattintással elvégezhető, köszönhetően az olyan szolgáltatók felhőalapú rendszereiből származó importálási lehetőségeknek, mint a ToolsUnited, NOVO, Machining Cloud, Hoffmann, EWS és mások. Attól függően, hogy melyik rendszert használja, nemcsak 2D/3D grafikák, tulajdonságok és technológiai adatok importálhatók az egyes alkatrészekről, hanem teljes szerelvények is.

Előnyei:

• Beolvasás a begépelés helyett
• a legmagasabb szintű folyamatbiztonság
• maximális termelékenység

Webszolgáltatás

A ZOLLER WebService a ZOLLER adatbázis és a hálózat összes http-alapú interfésze közötti kommunikációs eszköz!

Előnyök:

• Hatékonyságnövelés a szerszámadatokhoz való gyors és egyedi hozzáférés révén
• Központi szerszámadat-szervezés, nincs többé szükség duplikált adatkezelésre
• Egy vezető adatbázis, nincs információs redundancia, nincs karbantartási ráfordítás
