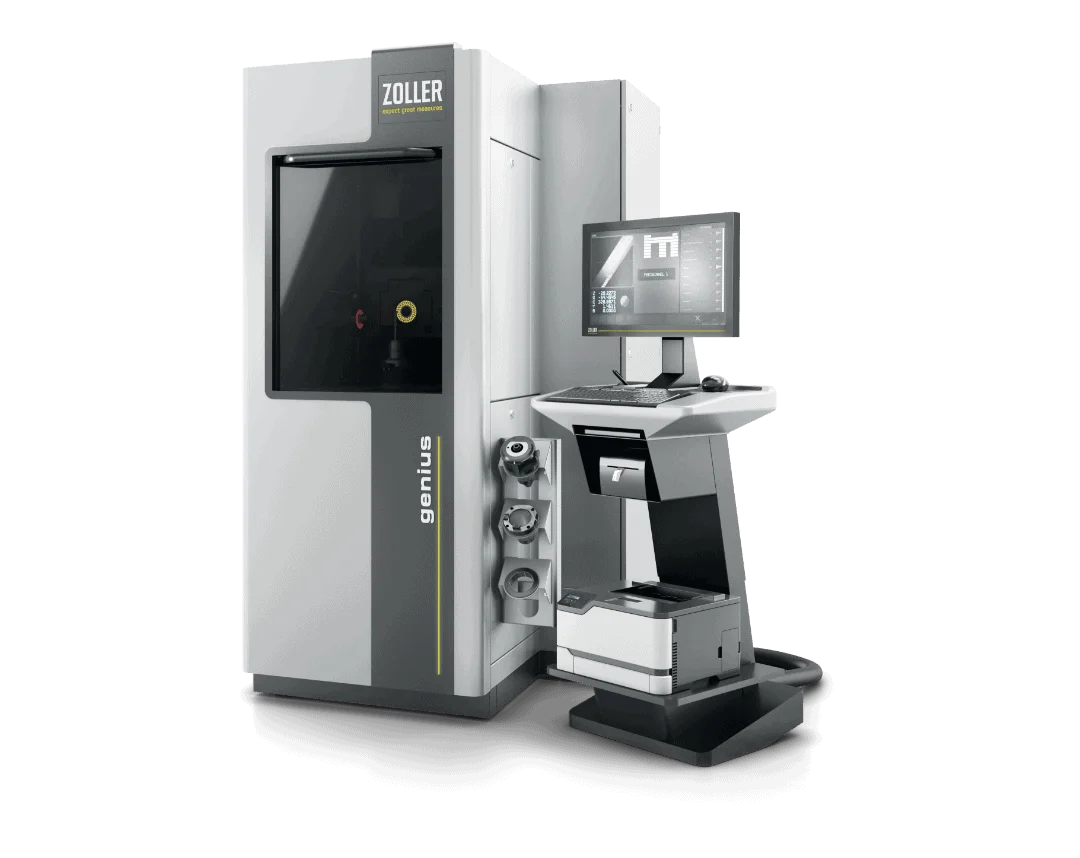

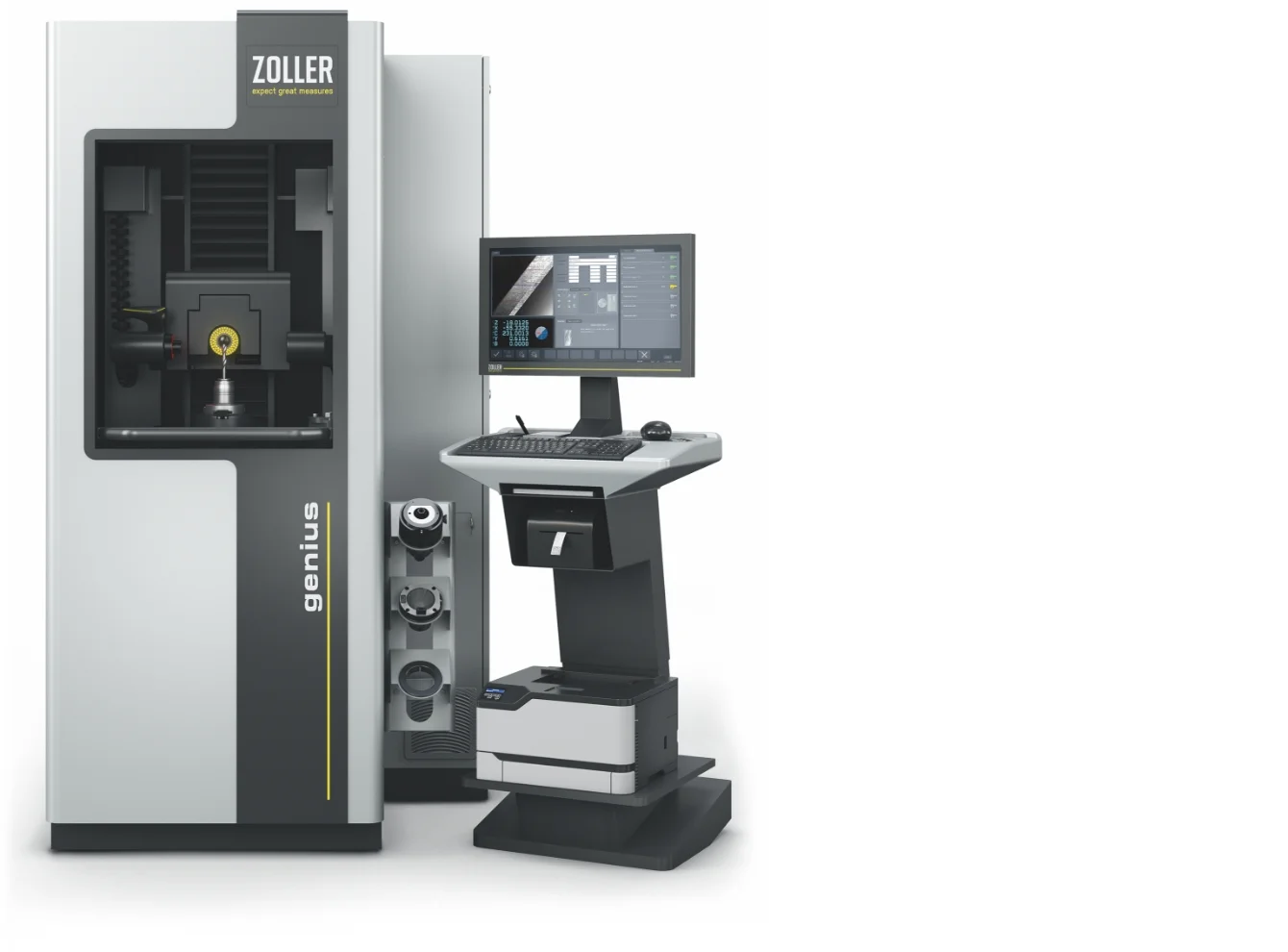

»genius«
A szerszámgyártók és csiszolóműhelyek számára készült, rendkívül pontos
univerzális mérőgép
Az intelligens fejlődés mellett állunk
Szerszámgyártóként vagy csiszolóüzemként a legjobb minőséget kell biztosítania. A »genius« univerzális mérőgép pontos mérési adatokkal szolgáltat Önnek kétségtelen bizonyítékot termékei kiváló gyártási minőségéről.
A ZOLLER »genius« segítségével több mint 100 paramétert mérhet meg precíziós szerszámai 2D/3D-ben, érintésmentesen, teljesen automatikusan és lenyűgöző megbízhatósággal. Így minden mérési érték alapot nyújt termékeinek jobb minőségéhez.
A mérőműszerek helyszíni kalibrálása tanúsított mérőtestekkel és referencia-etalonokkal az E. ZOLLER GmbH & Co. KG minőségbiztosításának fontos eleme – ezzel garantáljuk a megbízható mérési eredményeket és termékeik magas pontosságát a hatályos szabványok szerint.
Abszolút mérési pontosság és folyamatbiztonság
Világszerte egyedülálló: a DAkkS által tanúsított
Egyszerű kezelés és paraméterválasztás
Az automatizált pontosság érdekében
Tárolási lehetőségek
Tárolási lehetőségek –
a csőhosszabbítók és a közbenső csövek számára a beépített tárolórekeszekben találhatók: a közbenső csövek számára a belső térben, a csőhosszabbítók számára pedig oldalt. Így kiegészítői mindig kéznél vannak.
»cockpit« kezelőegység
»cockpit« kezelőegység –
az egyéni beállítási lehetőségek révén ergonómiai és kényelmi előnyöket biztosít a kezelő számára. A »cockpit« magassága és helyzete állítható, a 24 hüvelykes TFT színes monitor pedig dönthető is.
»pilot 4.0« szoftver
»pilot 4.0« szoftver –
önmagáért beszélő, áttekinthető és lehetővé teszi a kezelő számára a folyamatbiztos méréseket. Minden ZOLLER rendszeren egységes felhasználói felületet kínál – egészen a ZOLLER TMS Tool Management Solutions-ig. A szoftver egyedi felépítése lehetővé teszi az ügyfélspecifikus testreszabások gyors megvalósítását.
reflektált fényű kamera
Fényvisszaverő kamera többszörös LED-szegmenses megvilágítással és CNC-vezérlésű forgószerkezettel –

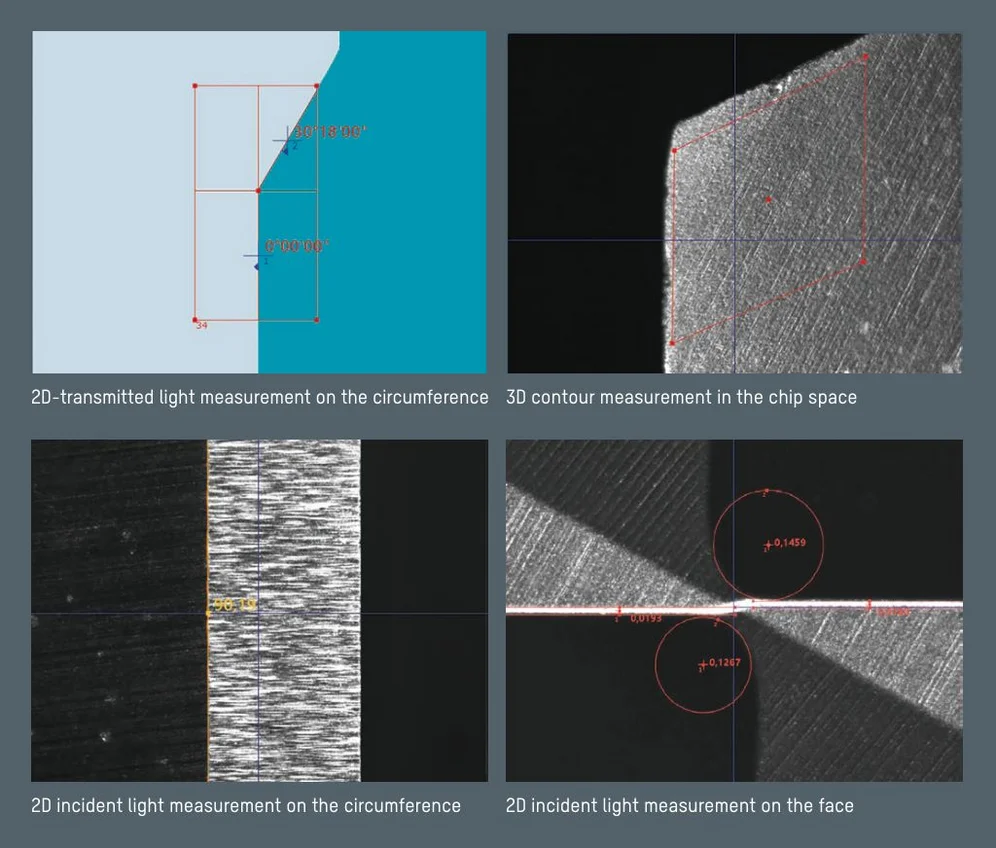

szerszámgeometriák ellenőrzéséhez és automatikus méréséhez a kerületen, a forgácstérben és a homlokfelületen. Egyszerűen adja meg a kívánt paramétereket a mérési program párbeszédablakában, és minden mérési érték automatikusan megmérésre és rögzítésre kerül: forgácsszög, szabadszög, horonykontúr, letörésszélesség és sok más geometriai adat. A nyolc területre szegmentált nagy teljesítményű LED-eket a mérőrendszer automatikusan vezérli, és az automatikus fényerő-szabályozásnak köszönhetően biztosítják a felület optimális megvilágítását – a nagy pontosság és az ismétlési pontosság érdekében.
kapcsolószekrény
Kapcsolószekrény –
aktív szellőzéssel ellátva. Az összes szükséges elektronikai alkatrész gondosan és biztonságosan van beépítve a zavartalan működés érdekében. A kapcsolószekrény elhelyezkedése optimális hozzáférést biztosít karbantartási és szervizelési munkákhoz.
»ace« nagy pontosságú orsó
»ace« nagy pontosságú orsó –
garantálja a szerszámok és mindenféle befogóelemek mikrométeres pontosságú befogását és rögzítését. Az univerzális cserélhető tartófej-rendszer biztosítja a számos szerszámtartó-rendszerhez való illesztést. Az autofókuszos és precíz szögmérő rendszerrel ellátott CNC-meghajtás automatikus fókuszálást biztosít a szerszám vágóéle és a hatófelület kontúrja számára.
Átvilágító kamera
Átvilágító kamera több LED-es megvilágítással –
kiváló minőségű, torzításmentes optikájával és telezentrikus átvilágításával lehetővé teszi a vágóélek kontúrjainak, valamint a lépcsőzetes geometria árnyékrajzának μm-pontosságú mérését, akár 5 Mpx felbontással. A kamera magas képfrissítési frekvenciával rendelkezik, ami gyors fókuszálást és kontúrfelvételt tesz lehetővé a szerszám forgása közben. A több LED-es gyűrűs világítás erős fényt és kontrasztos megvilágítást biztosít a vágóélek felülről történő ellenőrzéséhez.
Ergonómikus, egykezes »eQ« fogantyú
Ergonómikus, egykezes »eQ« (ergonomic and quick) kezelőgomb –
amellyel a mérőtengelyek X-, Y- és Z-irányban könnyedén a megfelelő pozícióba állíthatók. A Solutions szimbólummal ellátott gomb további praktikus funkciókkal egyénileg konfigurálható, ami még egyszerűbbé és kényelmesebbé teszi a kezelést.
Tárolási lehetőségek
Tárolási lehetőségek
Tárolási lehetőségek –
a csőhosszabbítók és a közbenső csövek számára a beépített tárolórekeszekben találhatók: a közbenső csövek számára a belső térben, a csőhosszabbítók számára pedig oldalt. Így kiegészítői mindig kéznél vannak.
»cockpit« kezelőegység
»cockpit« kezelőegység
»cockpit« kezelőegység –
az egyéni beállítási lehetőségek révén ergonómiai és kényelmi előnyöket biztosít a kezelő számára. A »cockpit« magassága és helyzete állítható, a 24 hüvelykes TFT színes monitor pedig dönthető is.
»pilot 4.0« szoftver
»pilot 4.0« szoftver
»pilot 4.0« szoftver –
önmagáért beszélő, áttekinthető és lehetővé teszi a kezelő számára a folyamatbiztos méréseket. Minden ZOLLER rendszeren egységes felhasználói felületet kínál – egészen a ZOLLER TMS Tool Management Solutions-ig. A szoftver egyedi felépítése lehetővé teszi az ügyfélspecifikus testreszabások gyors megvalósítását.
reflektált fényű kamera
reflektált fényű kamera
Fényvisszaverő kamera többszörös LED-szegmenses megvilágítással és CNC-vezérlésű forgószerkezettel –
szerszámgeometriák ellenőrzéséhez és automatikus méréséhez a kerületen, a forgácstérben és a homlokfelületen. Egyszerűen adja meg a kívánt paramétereket a mérési program párbeszédablakában, és minden mérési érték automatikusan megmérésre és rögzítésre kerül: forgácsszög, szabadszög, horonykontúr, letörésszélesség és sok más geometriai adat. A nyolc területre szegmentált nagy teljesítményű LED-eket a mérőrendszer automatikusan vezérli, és az automatikus fényerő-szabályozásnak köszönhetően biztosítják a felület optimális megvilágítását – a nagy pontosság és az ismétlési pontosság érdekében.
kapcsolószekrény
kapcsolószekrény
Kapcsolószekrény –
aktív szellőzéssel ellátva. Az összes szükséges elektronikai alkatrész gondosan és biztonságosan van beépítve a zavartalan működés érdekében. A kapcsolószekrény elhelyezkedése optimális hozzáférést biztosít karbantartási és szervizelési munkákhoz.
»ace« nagy pontosságú orsó
»ace« nagy pontosságú orsó
»ace« nagy pontosságú orsó –
garantálja a szerszámok és mindenféle befogóelemek mikrométeres pontosságú befogását és rögzítését. Az univerzális cserélhető tartófej-rendszer biztosítja a számos szerszámtartó-rendszerhez való illesztést. Az autofókuszos és precíz szögmérő rendszerrel ellátott CNC-meghajtás automatikus fókuszálást biztosít a szerszám vágóéle és a hatófelület kontúrja számára.
Átvilágító kamera
Átvilágító kamera
Átvilágító kamera több LED-es megvilágítással –
kiváló minőségű, torzításmentes optikájával és telezentrikus átvilágításával lehetővé teszi a vágóélek kontúrjainak, valamint a lépcsőzetes geometria árnyékrajzának μm-pontosságú mérését, akár 5 Mpx felbontással. A kamera magas képfrissítési frekvenciával rendelkezik, ami gyors fókuszálást és kontúrfelvételt tesz lehetővé a szerszám forgása közben. A több LED-es gyűrűs világítás erős fényt és kontrasztos megvilágítást biztosít a vágóélek felülről történő ellenőrzéséhez.
Ergonómikus, egykezes »eQ« fogantyú
Ergonómikus, egykezes »eQ« fogantyú
Ergonómikus, egykezes »eQ« (ergonomic and quick) kezelőgomb –
amellyel a mérőtengelyek X-, Y- és Z-irányban könnyedén a megfelelő pozícióba állíthatók. A Solutions szimbólummal ellátott gomb további praktikus funkciókkal egyénileg konfigurálható, ami még egyszerűbbé és kényelmesebbé teszi a kezelést.

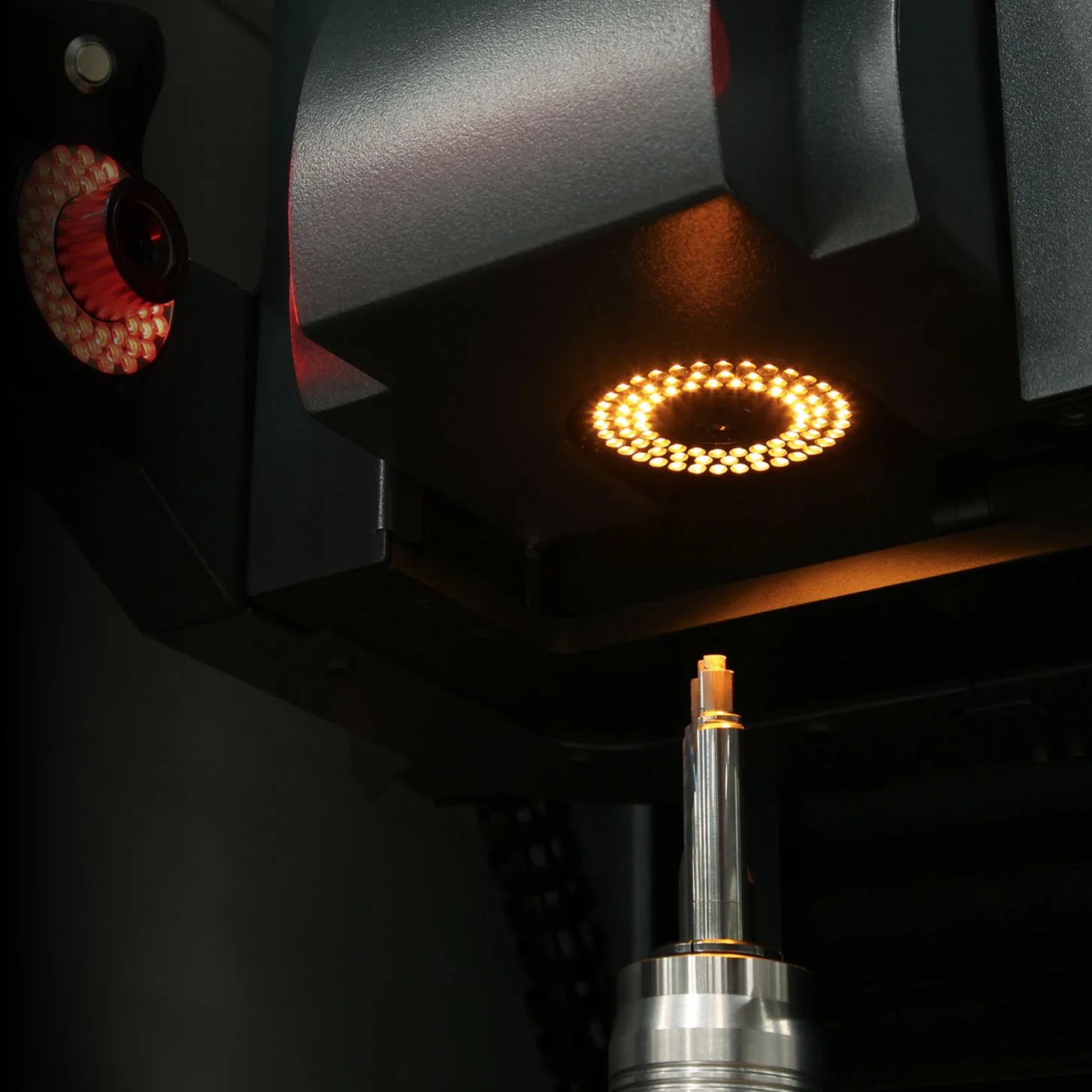

Rendkívül pontos optika
A ZOLLER »genius« segítségével a szerszámokon szinte mindent megmérhet, és mindezt pontosan, teljesen automatikusan és érintésmentesen. Akármennyire is bonyolult a szerszám.
Garantált pontosság

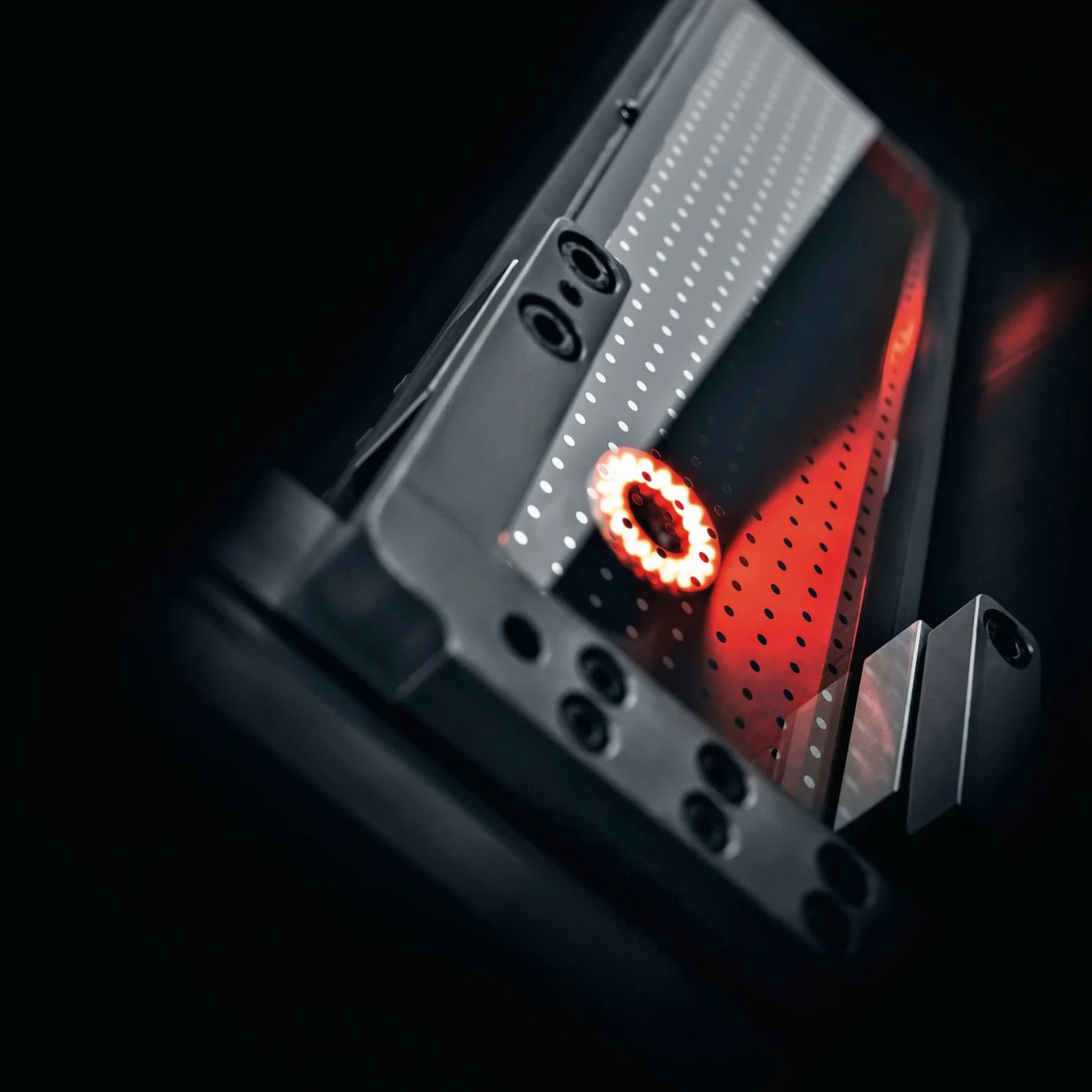

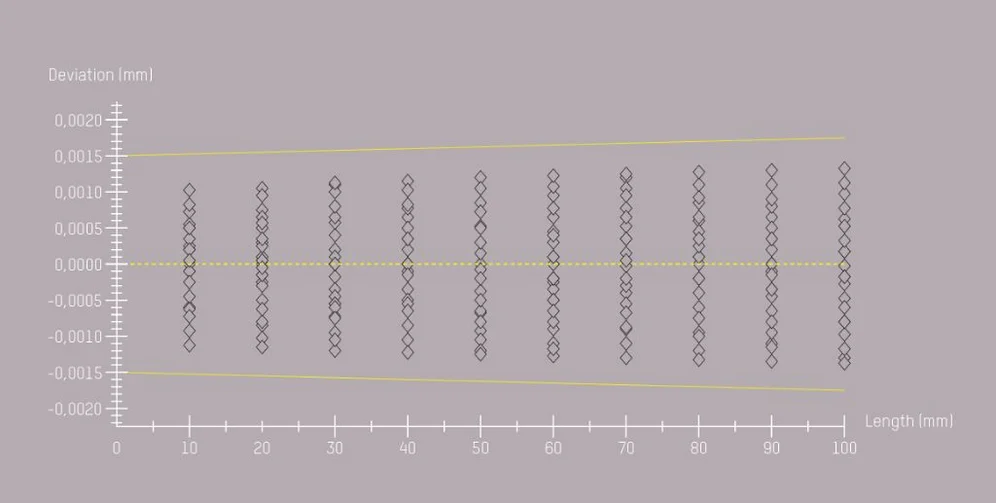

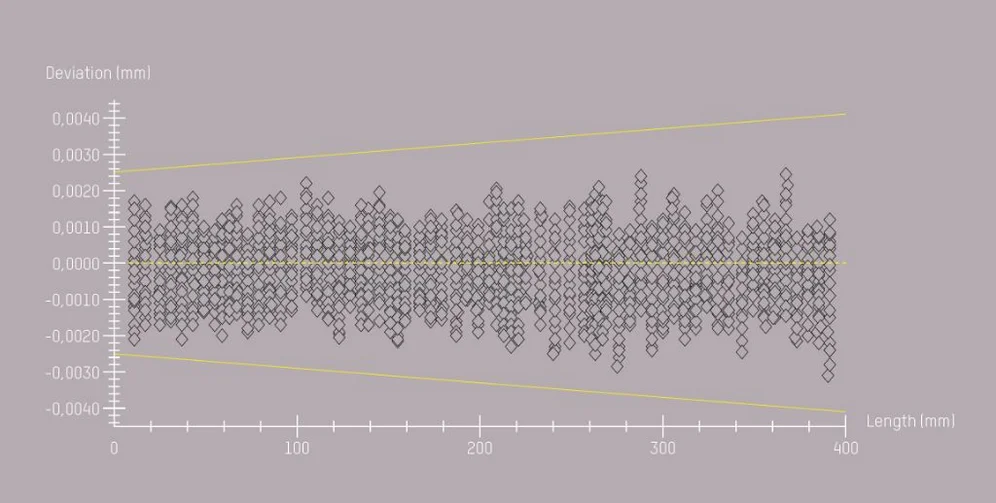

A minőségirányítás terén a követelmények folyamatosan szigorodnak. Ezért Önnek biztosnak kell lennie a gépei állandó mérési eltéréseiben. A ZOLLER mérőgépekben a hosszmérési eltéréseket a DIN EN ISO 10360 szabványnak megfelelően, Borofloatglas® anyagból készült, rendkívül pontos kalibrációs etalonok segítségével határozzák meg. Ezen szabvány szerint legalább három mérési ciklust (25 326 összefüggést) hajtanak végre. Ezzel a módszerrel a ZOLLER mérőgépek pontosságát kétdimenziósan dokumentálják, és az bármikor nyomon követhető.
A szerszámok tényellenőrzése
A »genius« kezelése egyszerű, és rendkívül strapabíró. Az univerzális mérőgép kialakítását úgy tervezték, hogy hosszú ideig, több műszakban is használható legyen közvetlenül a gyártás során.
A ZOLLER Solution Prüfen & Messen bizonyítja, amit sokan állítanak: a minőséget.
Csúcsteljesítmény minimális erőfeszítéssel
A piacon egyetlen mérőgép sem ötvözi olyan lenyűgözően a kényelmes kezelhetőséget és a mikrométeres pontosságú geometriai adatokat, mint a »genius«. Használja Ön is a ZOLLER kiváló technológiáját, hogy egyszerűsítse a szerszámok komplex minőség-ellenőrzését.
