Beállítás és mérés: az Ön előnyei
Tudja meg, miért csökkentik a beállító- és mérőműszerek az idő- és költségráfordítást. A hatások skálázhatók, és jelentős megtakarításokat eredményezhetnek.
Tovább
Beállítás és mérés · Függőleges készülékek
»venturion«
A professzionális
szerszámbeállítás és -mérés prémium rendszere
Az opciókból építjük a jövőt
Minden »venturion« a jövő iránti elkötelezettséget jelenti. Hozzájárulása messzire nyúlik a rendkívül hatékony gyártás víziójába. Felkészülhet a szerszámok mérésével és beállításával kapcsolatos legmagasabb követelményekre.
Kiterjesztett valóság · 3D

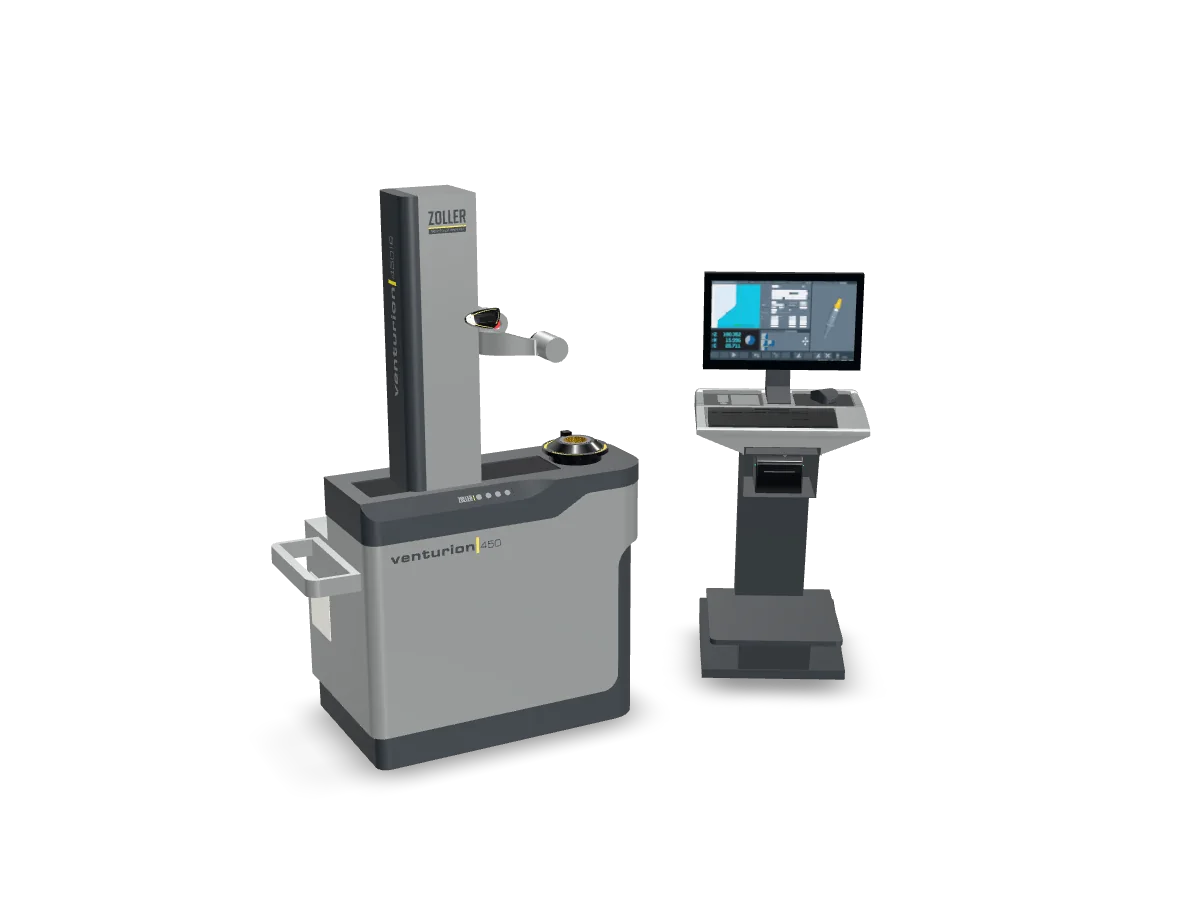

»venturion 450« valós méretben – az Ön üzemében
A kiterjesztett valóságnak köszönhetően a berendezés valós méretarányban jelenik meg pontosan ott, ahol dolgozni fog: járja körbe, és még a megrendelés előtt ellenőrizze a helyigényt és a hozzáférést. Számítógépen a CAD-modellt itt helyben forgathatja és nagyíthatja.
- Szélesség
- 2,32 m
- Mélység
- 0,85 m
- Magasság
- 1,94 m
- Alapterület
- 1,96 m²
A CAD-modell külső méretei ebben a kivitelben – a konfigurációtól függően eltérhetnek.
Megnyitás okostelefonon vagy táblagépen
Olvassa be a QR-kódot, és helyezze el a berendezést valós méretben a saját terében – iPhone-on, iPaden vagy ARCore-t támogató androidos eszközön.
3D-modell betöltése …
Húzással forgathatGyors és pontos
Automatikus nullpont-ellenőrzés
Prémium minőség a legjobb ár-érték arány mellett
A ZOLLER minőségét alátámasztó erős érvek
IPC 24 hüvelykes TFT színes monitorral
IPC 24 hüvelykes TFT színes monitorral
Kifejezetten arra tervezték, hogy gyorsan feldolgozza az adatmennyiséget, illetve azonnal elindítsa a kiterjedt programokat és mérési folyamatokat. A monitor éles képminőséggel győzi meg a felhasználót.
Különálló kezelőegység »cockpit«
Különálló vezérlőegység »cockpit«
Helyet biztosít a billentyűzetnek és az egérnek, valamint tárolóhelyet kínál a szerszámok, a nyomtató és a szkenner számára. A monitor magassága és dőlésszöge állítható. A munkaállomás néhány mozdulattal személyre szabható a kényelmes munkavégzés érdekében.
Alapfelület a Z- és X-tengelyen
Alapváz a Z- és X-tengely mentén
Kifejezetten mérőműszerekhez kifejlesztett könnyűfémötvözetből készül. Úgy tervezték, hogy elviselje a szerszámok súlyát és erőhatásait. Garantálja a hosszú távú stabilitást és a pontosságot a folyamatbiztos mérés során.
Bosch/Festo pneumatikus alkatrészek
Bosch/Festo pneumatikus alkatrészek
A pneumatikus funkciók, például az orsón végzett erőfeszítő funkciók biztonságos működéséhez.
Stabil készülékalap
Szilárd készülékalap
A berendezés alapja: itt találhatók a számítógépek, a pneumatikus elemek és az elektronika, elegendő helyet hagyva a jó hozzáférhetőség és az optimális szellőzés érdekében. Így hatékonyan megakadályozható a számítógép túlmelegedése, és a rendszer napi 24 órában működhet.
IPC 24 hüvelykes TFT színes monitorral
IPC 24 hüvelykes TFT színes monitorral
IPC 24 hüvelykes TFT színes monitorral
Kifejezetten arra tervezték, hogy gyorsan feldolgozza az adatmennyiséget, illetve azonnal elindítsa a kiterjedt programokat és mérési folyamatokat. A monitor éles képminőséggel győzi meg a felhasználót.
Különálló kezelőegység »cockpit«
Különálló kezelőegység »cockpit«
Különálló vezérlőegység »cockpit«
Helyet biztosít a billentyűzetnek és az egérnek, valamint tárolóhelyet kínál a szerszámok, a nyomtató és a szkenner számára. A monitor magassága és dőlésszöge állítható. A munkaállomás néhány mozdulattal személyre szabható a kényelmes munkavégzés érdekében.
Alapfelület a Z- és X-tengelyen
Alapfelület a Z- és X-tengelyen
Alapváz a Z- és X-tengely mentén
Kifejezetten mérőműszerekhez kifejlesztett könnyűfémötvözetből készül. Úgy tervezték, hogy elviselje a szerszámok súlyát és erőhatásait. Garantálja a hosszú távú stabilitást és a pontosságot a folyamatbiztos mérés során.
Bosch/Festo pneumatikus alkatrészek
Bosch/Festo pneumatikus alkatrészek
Bosch/Festo pneumatikus alkatrészek
A pneumatikus funkciók, például az orsón végzett erőfeszítő funkciók biztonságos működéséhez.
Stabil készülékalap
Stabil készülékalap
Szilárd készülékalap
A berendezés alapja: itt találhatók a számítógépek, a pneumatikus elemek és az elektronika, elegendő helyet hagyva a jó hozzáférhetőség és az optimális szellőzés érdekében. Így hatékonyan megakadályozható a számítógép túlmelegedése, és a rendszer napi 24 órában működhet.
Automatizált mérés
A kezelőtől függetlenül mindig pontos mérési adatokat kap a szerszámairól.
CNC-vezérléssel, autofókusszal és az intuitív »pilot 4.0« szoftverrel a »venturion« automatizált szerszámmérést hoz gyártási folyamatába.
»ace« orsó: gyors cserélés
Az »ace« orsó gömbcsapágyán keresztül bármilyen cserélhető tartót holtjáték nélkül és közvetlenül rögzít. A cserélhető tartókba behelyezheti a megfelelő szerszámtartókat, és azokat – akárcsak a szerszámgépben – nyomás alatt rögzítheti. A cserélhető tartó cseréje 10 másodperc alatt lezajlik, < 1 µm-es pontossággal. A ROD forgásérzékelő pontosan rögzíti a C-tengely pozícióját.

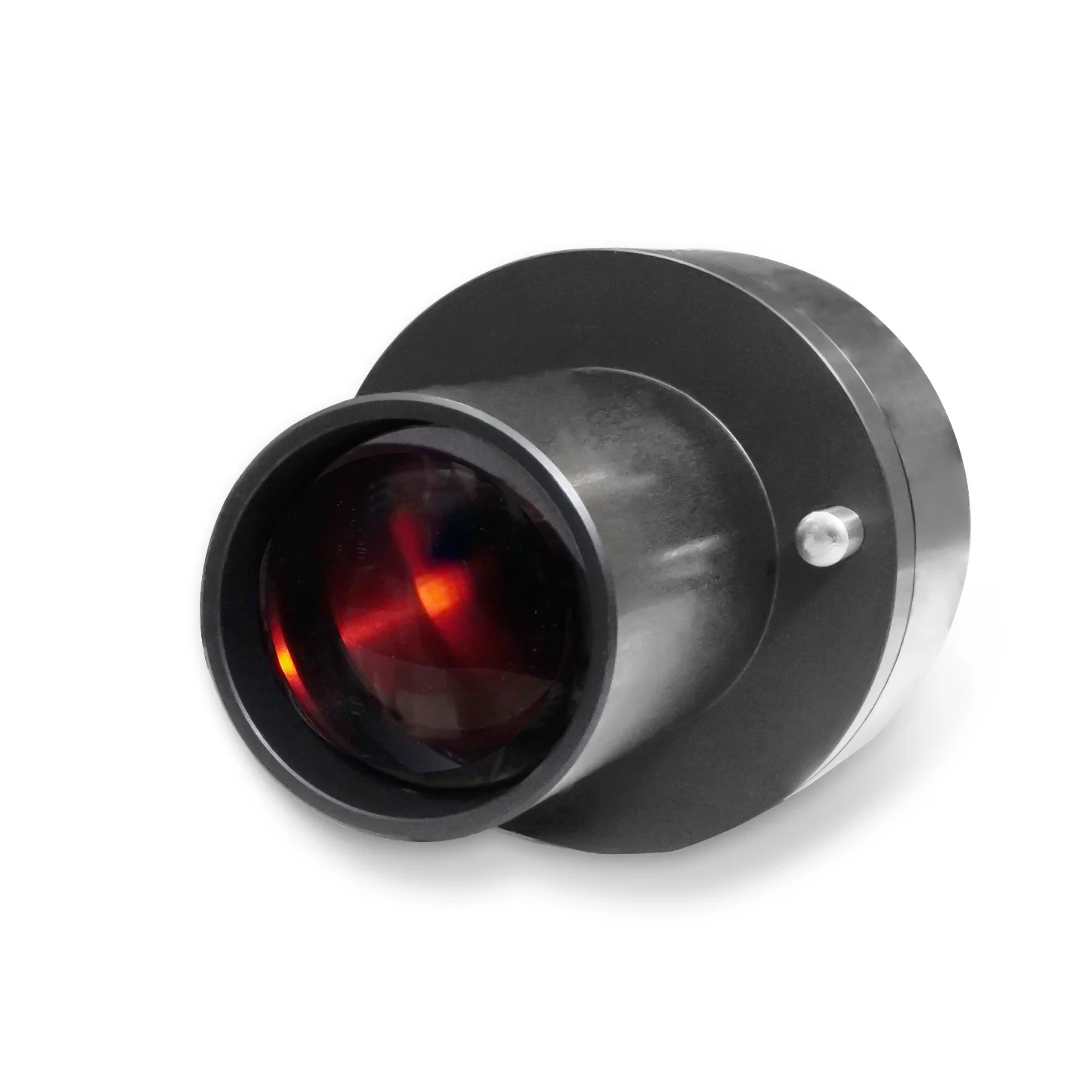

Optika ipari kamerával
Kiváló érzék a finom részletekhez: a kiváló minőségű objektív további lencsékkel rendelkezik, és minden apró részletet rögzít – opcionálisan nagyobb felbontással.
Változtasson azon, ami gátolja a sikerét
Gyártóüzemében csúcstechnológiájú gépek működnek, csapata magasan képzett és motivált. Ami hiányzik, azok a szerszámokra vonatkozó átfogó geometriai adatok és a gépek beállításának gyorsabb folyamatai. Itt az ideje, hogy megváltoztassuk a jövőt. Itt az ideje a »venturion«-nak.
