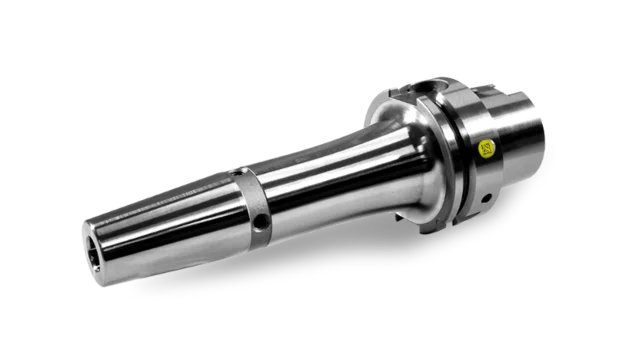

Zsugortokmányok
Keményfém vagy HSS hengeres szárú szerszámok befogásához.

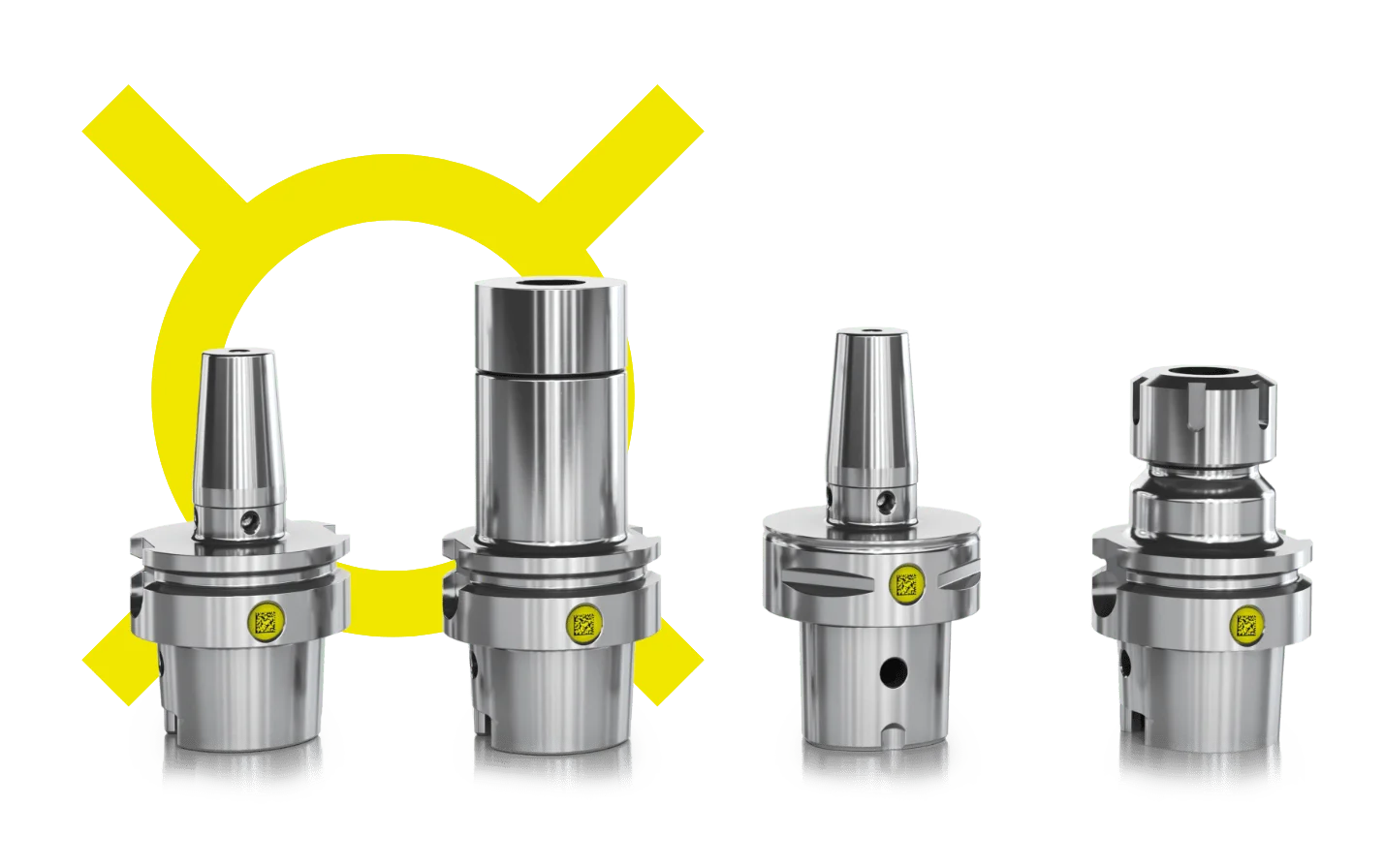

TovábbSzerszámmegoldások

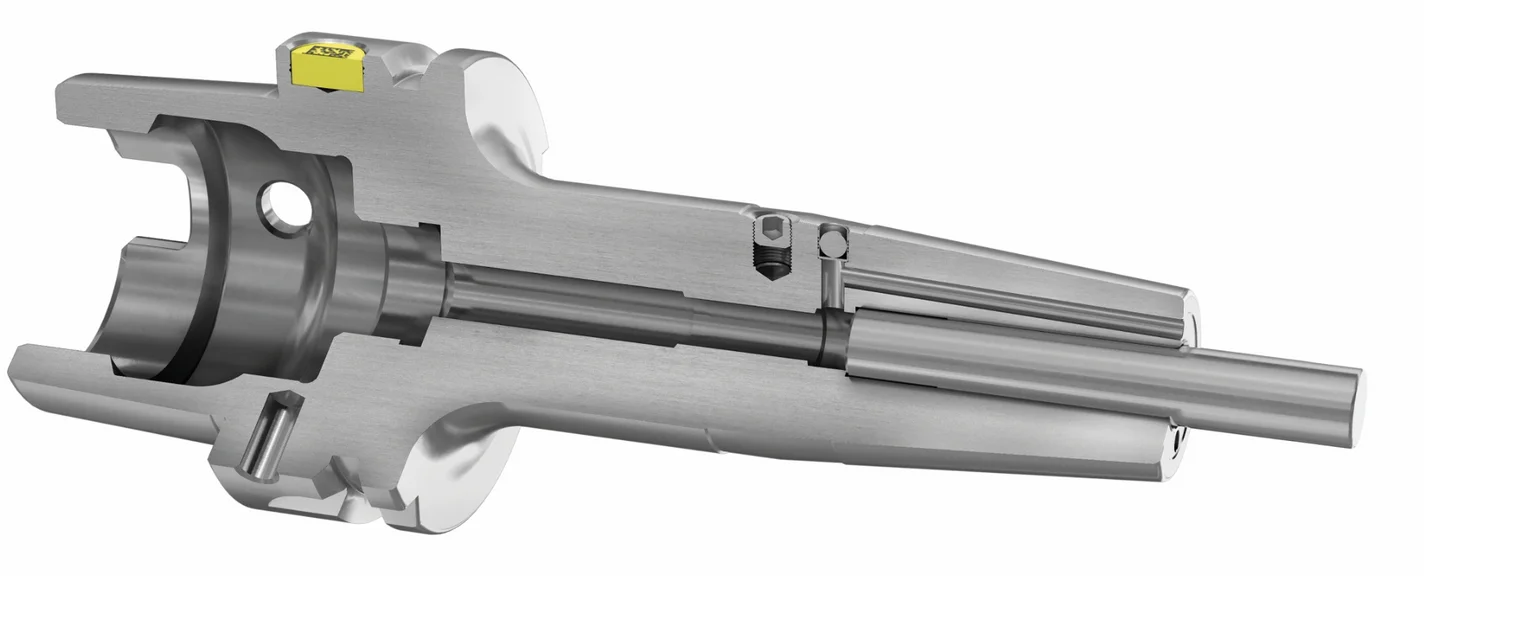

A szerszámtartó: a digitális gyártás tökéletes összekötő
eleme
Az intelligens megoldások mellett állunk
Szerszámtartók ZOLLER »idChip«-pel. Kérésére minden szerszámtartót beépített chip-pel és DataMatrix-kóddal szállítunk. Ezzel bármikor egyértelműen azonosíthatja szerszámtartóit, és mindenről tájékozódhat: a fűtési ciklusok számáról, a gépen végzett bevetésekről és még sok minden másról. A szerszámtartó fontos funkcionális felületeinek, például a keményforgatott befogóvállaknak és a hajtóhornyoknak a kivitelezése garantálja a hosszú élettartamot és a legmagasabb pontosságot a megmunkálási folyamatban. Fenntartható, gazdaságos: ez a jövő.
Összekapcsolt folyamatok
Precíziós garancia
Minden egy kézből
Megbízhatóság a legmagasabb szintű pontosság érdekében
Chipfurat
Chip-furat
Adathordozók, például RFID-chipek vagy ZOLLER »idChipek« rögzítéséhez a ZOLLER Tooling szerszámfogadókon. Alapfelszereltségként az HSK-A üreges kúpos, az SK meredek kúpos és a PSC sokszögletű kúpos szerszámoknál.
ZOLLER »idChip«
A szerszámtartók egyértelmű azonosításához és a maximális termékélettartam biztosításához. Kérésére a szerszámtartókat kiegyensúlyozva, beépített chip-pel ellátva közvetlenül a gyártóüzemébe is szállítjuk.
3-hornyos technológia
A szerszámtartó chipfuratában a ragasztó biztosítja a formazárást a biztonságos és szilárd rögzítés érdekében.
Négy menet
Négy menet
Szabványos zsugorító befogók utólagos finomkiegyensúlyozásához.
Hosszú zsugorító illesztés
Hosszú zsugorító illesztés bevezető sugárral
Garantálja a maximális zsugorítóerőt, köszönhetően a szerszámnak a szár teljes hosszán kifejtett feszültségének.
bevezető váll
Keményen utómunkált befogóváll
Garantálja a feszítőelemek optimális csúszását a feszítővállon és a kiváló feszességet az orsóban. Ennek eredményeként a feszítővállon a körkörös eltérés legfeljebb 10 μm (5-ször pontosabb, mint a DIN előírása).
Körkörös eltérések
Körkörös eltérési tűréshatárok
A Tooling Solutions < 3 µm-es körkörös eltérést garantál.
Finomkiegyensúlyozott
Finomkiegyensúlyozott
Minden ZOLLER Tooling szerszámtartó finomkiegyensúlyozott – G2,5 25 000 min-1-nél vagy max. maradék egyensúlyhiány ≤ 1 gmm. Ez biztosítja a megmunkálás során az orsó csendes, csapágykímélő futását. Önök az orsó hosszabb élettartamából, az optimális munkadarab-felületből és a szerszámok hosszabb élettartamából profitálnak.
hajtóhornyok
Keményen utómegmunkált vezetőhornyok
Garantálják a hornyok 100%-os középső elhelyezkedését, a tökéletes illeszkedést az orsóban, valamint a kiváló nyomatékátvitelt.
kibocsátási felület
Keményre megmunkált kilökőfelület
Garantálja a HSK szerszámfoglalat biztonságos kioldását szerszámcsere során.
»coolTool«
»coolTool«
A szerszámvágóél tökéletes hűtése, az forgács optimális elvezetése és a forgács felhalmozódásának elkerülése érdekében. A hűtőfolyadék-furatok ferde elhelyezkedése garantálja, hogy a hűtőfolyadék oda jusson, ahol szükség van rá: a szerszámvágóélre. Ezzel optimális megmunkálási eredményeket érhet el, és meghosszabbíthatja szerszámai élettartamát.
Chipfurat
Chipfurat
Chip-furat
Adathordozók, például RFID-chipek vagy ZOLLER »idChipek« rögzítéséhez a ZOLLER Tooling szerszámfogadókon. Alapfelszereltségként az HSK-A üreges kúpos, az SK meredek kúpos és a PSC sokszögletű kúpos szerszámoknál.
ZOLLER »idChip«
A szerszámtartók egyértelmű azonosításához és a maximális termékélettartam biztosításához. Kérésére a szerszámtartókat kiegyensúlyozva, beépített chip-pel ellátva közvetlenül a gyártóüzemébe is szállítjuk.
3-hornyos technológia
A szerszámtartó chipfuratában a ragasztó biztosítja a formazárást a biztonságos és szilárd rögzítés érdekében.
Négy menet
Négy menet
Négy menet
Szabványos zsugorító befogók utólagos finomkiegyensúlyozásához.
Hosszú zsugorító illesztés
Hosszú zsugorító illesztés
Hosszú zsugorító illesztés bevezető sugárral
Garantálja a maximális zsugorítóerőt, köszönhetően a szerszámnak a szár teljes hosszán kifejtett feszültségének.
bevezető váll
bevezető váll
Keményen utómunkált befogóváll
Garantálja a feszítőelemek optimális csúszását a feszítővállon és a kiváló feszességet az orsóban. Ennek eredményeként a feszítővállon a körkörös eltérés legfeljebb 10 μm (5-ször pontosabb, mint a DIN előírása).
Körkörös eltérések
Körkörös eltérések
Körkörös eltérési tűréshatárok
A Tooling Solutions < 3 µm-es körkörös eltérést garantál.
Finomkiegyensúlyozott
Finomkiegyensúlyozott
Finomkiegyensúlyozott
Minden ZOLLER Tooling szerszámtartó finomkiegyensúlyozott – G2,5 25 000 min-1-nél vagy max. maradék egyensúlyhiány ≤ 1 gmm. Ez biztosítja a megmunkálás során az orsó csendes, csapágykímélő futását. Önök az orsó hosszabb élettartamából, az optimális munkadarab-felületből és a szerszámok hosszabb élettartamából profitálnak.
hajtóhornyok
hajtóhornyok
Keményen utómegmunkált vezetőhornyok
Garantálják a hornyok 100%-os középső elhelyezkedését, a tökéletes illeszkedést az orsóban, valamint a kiváló nyomatékátvitelt.
kibocsátási felület
kibocsátási felület
Keményre megmunkált kilökőfelület
Garantálja a HSK szerszámfoglalat biztonságos kioldását szerszámcsere során.
»coolTool«
»coolTool«
»coolTool«
A szerszámvágóél tökéletes hűtése, az forgács optimális elvezetése és a forgács felhalmozódásának elkerülése érdekében. A hűtőfolyadék-furatok ferde elhelyezkedése garantálja, hogy a hűtőfolyadék oda jusson, ahol szükség van rá: a szerszámvágóélre. Ezzel optimális megmunkálási eredményeket érhet el, és meghosszabbíthatja szerszámai élettartamát.
Tipikus ZOLLER – minden egy kézből
A ZOLLER új termékek fejlesztése során mindig egy lépéssel előrébb jár, és ezzel a jövőre szabott megoldásokat hoz létre. Nem csupán mérőgépeink esetében követjük ezt az elvet már évtizedek óta. Készüljön fel a holnap digitális kihívásaira, és készüljön fel a jövő intelligens gyárára – a ZOLLER Tooling Solutions megoldásainkkal.
A ZOLLER megoldásai a hatékony gyártásért
Használja ki a ZOLLER Tooling Solutions megoldásainkat a gyártási folyamat hatékonyságának növelése érdekében. Megmunkálási feladatokhoz teljes körű, nagy teljesítményű és rendkívül pontos szerszámbefogó rendszerek választékát kínáljuk. A ZOLLER Tooling Solutions emellett tökéletes kapcsolódási pontot biztosít a digitális gyártáshoz.
Több mint 2000 felvétel
A ZOLLER Tooling Solutions teljes körű szerszámtartó-kínálatot biztosít az Ön megmunkálási folyamatának minden igényéhez. Minden szerszámtartónk következetesen meghaladja a DIN-szabvány követelményeit.

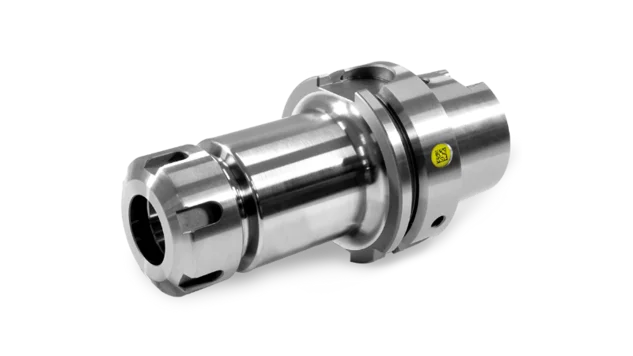

Befogópatronos tokmányok
Hengeres szárú szerszámok befogásához ER befogópatronokban.
Tovább

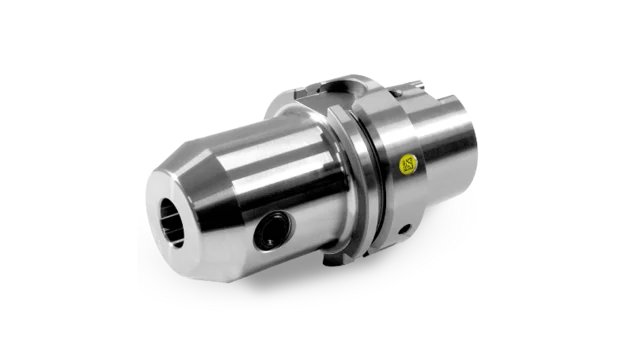

Weldon befogók
Weldon-felületű szerszámokhoz – ideális belső hűtés nélkül.
Tovább

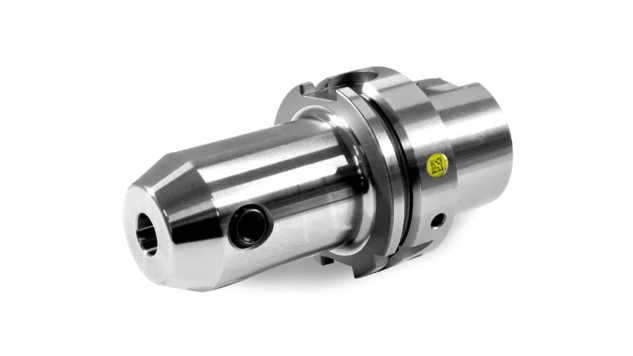

Whistle Notch befogók
Hengeres szárú, ferde Whistle Notch felületű szerszámokhoz.
Tovább

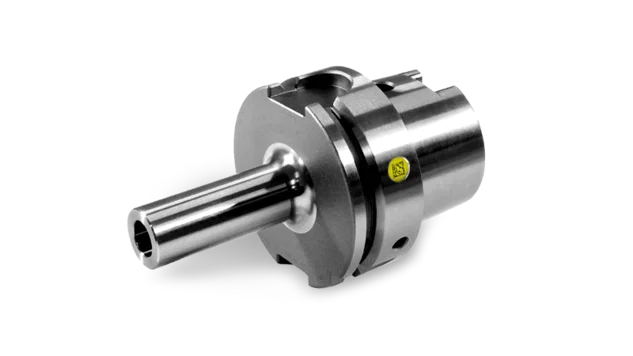

Befogók becsavarható marókhoz
Menetes csatlakozású marófejekhez.
Tovább

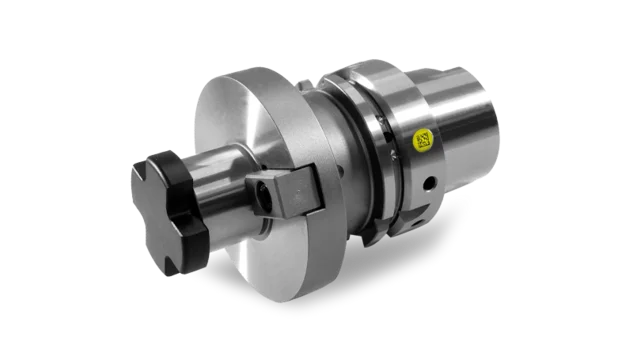

Marófej-befogók
Keresztirányú horonnyal rendelkező marókhoz, hűtőfolyadékkal a vágóélekig.
Tovább

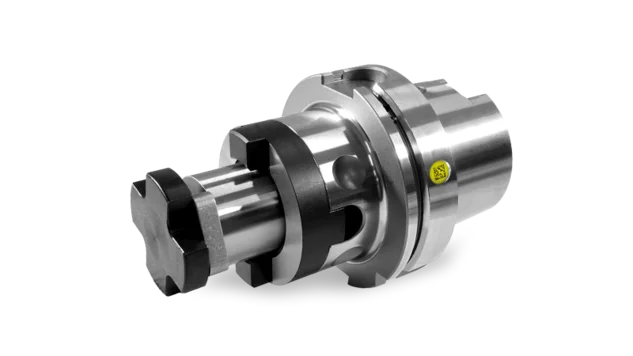

Kombinált feltűzőtüskék
Hossz- és keresztirányú horonnyal rendelkező marókhoz.
Tovább

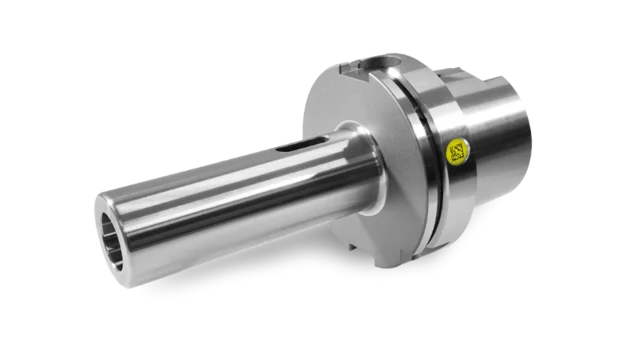

Morse-kúpos befogók
DIN 2288 szerinti kiütőnyelves Morse-kúpos szerszámokhoz.
Tovább

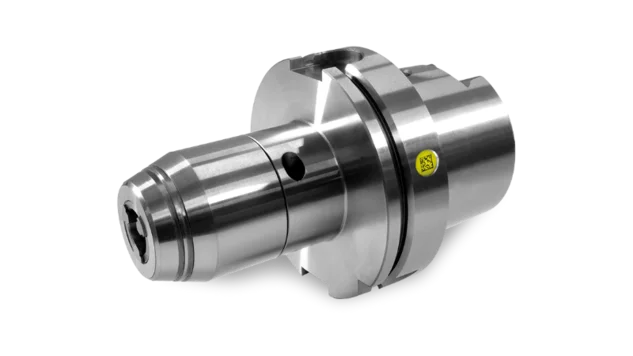

Rövid fúrótokmányok
Fúrók és hengeres szárú szerszámok befogásához.
Tovább

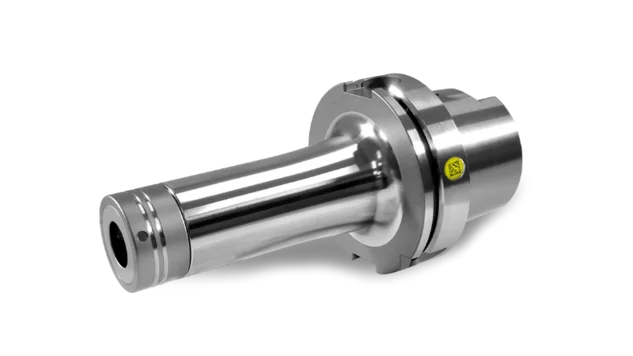

HAWK EYE®
HPC precíziós ER befogópatronos tokmányok nagy teljesítményű forgácsoláshoz.
Tovább
ER befogópatronok
ER és ER «Mini» befogópatronos tokmányokhoz és HAWK EYE®-hoz.
Tovább

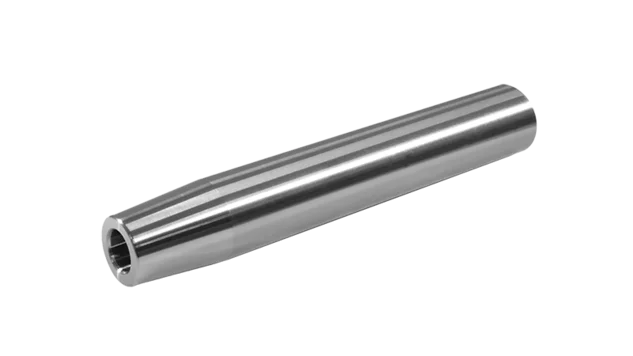

Zsugorhosszabbítók
Hengeres szárú szerszámokhoz – nagyobb kinyúlás mély megmunkáláshoz.
Tovább

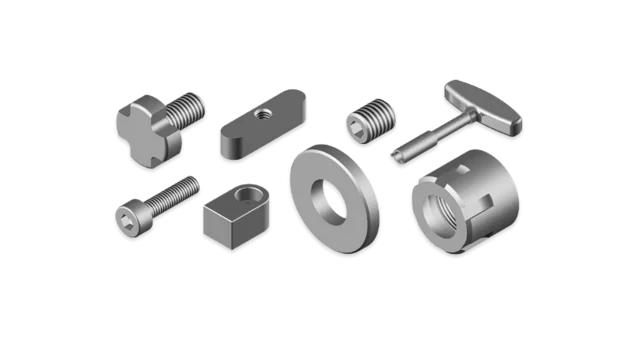

Tartozékok
Tömítőtárcsák, befogóanyák és egyebek.
TovábbMost Önön a sor – ne habozzon, ragadja meg az alkalmat!
Webáruházunkban mostantól a szerszámbefogó rendszerek teljes választéka elérhető. Találja meg egyszerűen, gyorsan és kényelmesen az Önnek legmegfelelőbb szerszámbefogót, és azonnal használja a rendelkezésre álló digitális ikertestét CAM- és szerszámkezelő rendszerében.
