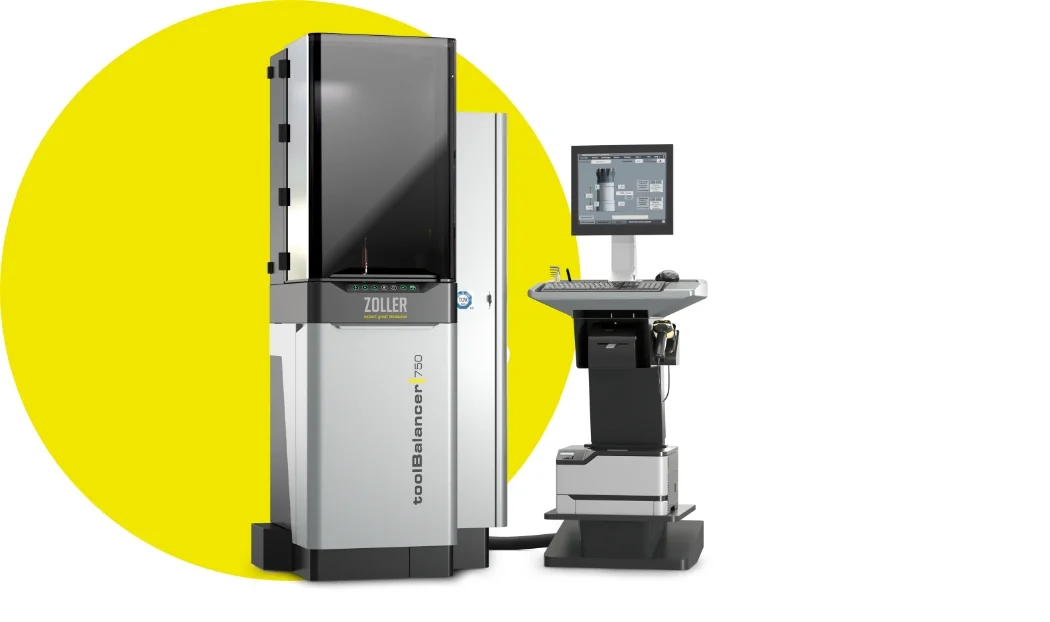

»toolBalancer«

Az intelligens fejlődés mellett állunk

Az optimálisan és rendkívül pontosan kiegyensúlyozott szerszámokkal hosszabb szerszámélettartamot, hosszabb orsóüzemidőt és jobb felületi minőséget érhet el alkatrészein. A »toolBalancer« segítségével nemcsak szerszámai, hanem teljes gyártási folyamata is tökéletes egyensúlyt teremt a fenntarthatóság, a hatékonyság és a fejlődés között.

Kérjen ajánlatot most

Kiterjesztett valóság · 3D

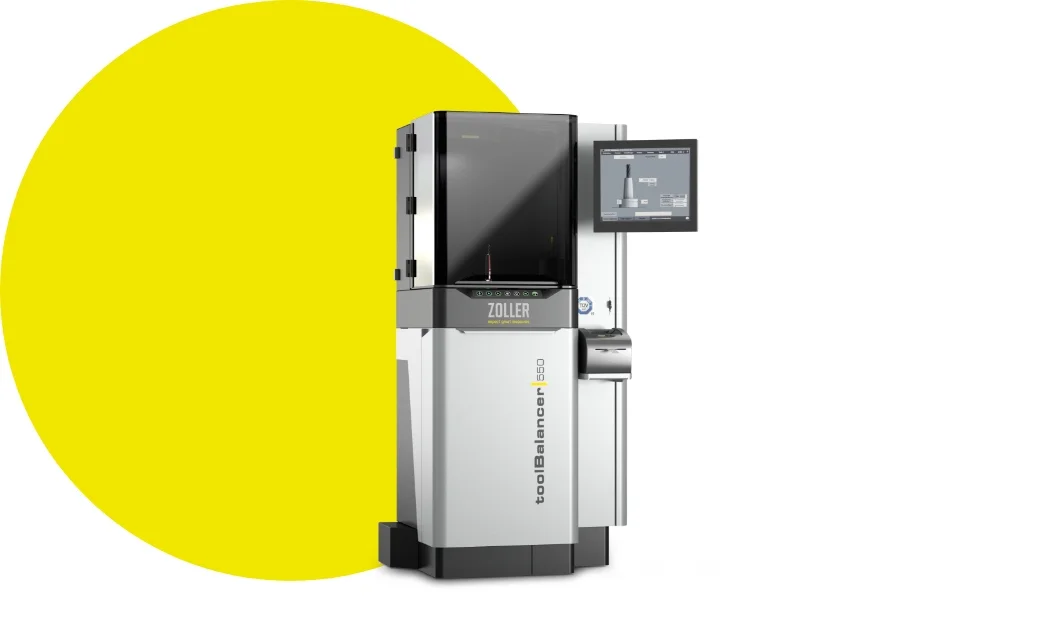

»toolBalancer 550« valós méretben – az Ön üzemében

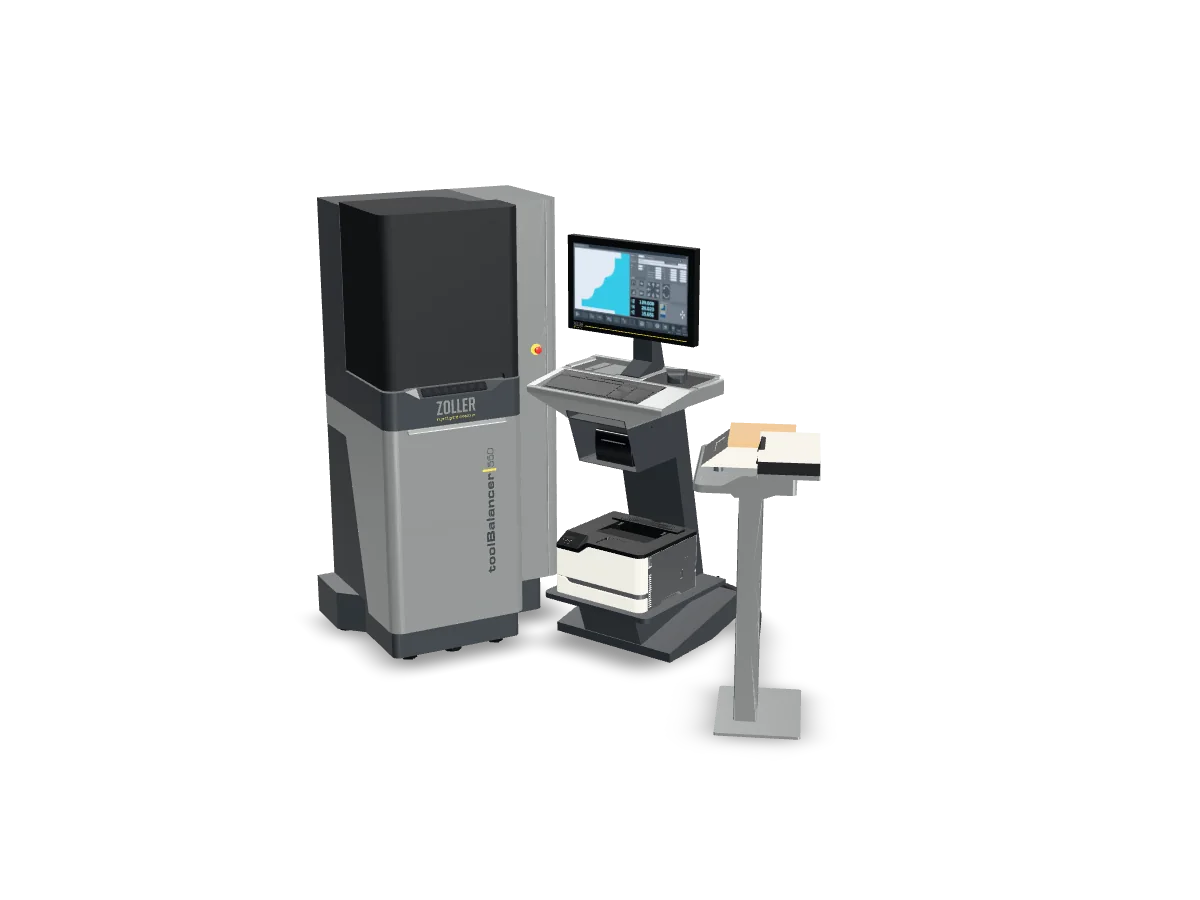

A kiterjesztett valóságnak köszönhetően a berendezés valós méretarányban jelenik meg pontosan ott, ahol dolgozni fog: járja körbe, és még a megrendelés előtt ellenőrizze a helyigényt és a hozzáférést. Számítógépen a CAD-modellt itt helyben forgathatja és nagyíthatja.

Szélesség: 1,54 m
Mélység: 2,02 m
Magasság: 1,73 m
Alapterület: 3,11 m²

A CAD-modell külső méretei ebben a kivitelben – a konfigurációtól függően eltérhetnek.

Szerszámszoba-tervező

A funkcionalitás és az ergonómia egyedülálló egyensúlya a pontos mérési eredmények érdekében: ez a precízió és a tanúsított biztonság a gyártási folyamatában.

Frank Hartstein, a »toolBalancer« termékfejlesztési csapat tagja

Mi, a ZOLLER technológiai vállalat, tapasztalatainkat és szakértelmünket e termékfejlesztésre összpontosítottuk, ezzel újabb mérföldkövet állítottunk fel, és kiegészítettük a ZOLLER termékportfólióját. Tipikus ZOLLER: minden egy kézből.

Christoph Zoller, ügyvezető igazgató

A design, az ergonómia és a technológiai intelligencia tökéletes ötvözete. A ZOLLER tanúsított biztonsággal rendelkező megoldása az erőforrás-kímélő gyártási folyamatokhoz.

Alexander Zoller, ügyvezető igazgató

TÜV és UL/CSA tanúsítvánnyal rendelkezik

500 kg-os masszív alap

Kiváló kiegyensúlyozási eredmények: < 0,4 g/mm

A nagy teljesítményű összhang

»twinPanel« biztonsági burkolat

Megfelel a DIN ISO 21940-23 C60 osztálynak a maximális biztonság érdekében.

A belső „áldozati üveg” felveszi a szennyeződéseket, pl. a hűtőkenőanyagok maradványait, és elnyeli az alkatrészek leválása által okozott sérüléseket. Ezzel figyelembe veszi a védőüvegek öregedésének nagyon fontos és gyakran figyelmen kívül hagyott folyamatát, amely a napi használat során alakul ki. Az áldozati üveg gyors és költséghatékony cseréjével a ZOLLER »twinPanel« tartósan garantálja a kezelők biztonságát.

Nagy pontosságú orsó

A megfelelő kiegyensúlyozó adapterrel szinte minden szerszámfoglalatot befogad. Az orsó a szerszám súlyától függően 400 és max. 1200 fordulat/perc közötti, változtatható fordulatszámon forgatja a szerszámot, és < 0,4 gmm pontossággal méri a kiegyensúlyozatlanságot.

A nagy pontosságú orsó tervezésekor a ZOLLER különös figyelmet fordított a biztonságos és tanúsított adaptercsere-folyamatra. Egy speciális tervezési elemnek köszönhetően elkerülhetők a balesetek és a károsodások, amelyeket az orsóba nem csavarozott kiegyensúlyozó adapterek okozhatnak.

Adapter-tárolórekesz

Adapter-tárolórekesz forgatható elülső fedéllel

Három tárolóhely az ergonomikus, hátkímélő és gyors adaptercsere érdekében, térdelés nélkül.

villakivágás

Villás kivágás

A »toolBalancer« rugalmas elhelyezéséhez és egyszerű szállításához a gyártóüzemben emelőkocsi segítségével.

ZOLLER kezelőszoftver

Egyszerű ZOLLER kezelőszoftver

A strukturált, grafikus ábrázolás intuitív módon végigvezeti a kezelőt a mérési és kiegyensúlyozási folyamaton.

A gép beállítása a szerszám geometriai adatainak megadásával történik. Minden adatot az adatbázis tárol, és azok később is rendelkezésre állnak.

»cockpit« kezelőegység

Különálló vezérlőegység a »cockpit«

Magassága és helyzete, valamint a monitor dőlésszöge állítható, könnyen áthelyezhető a kívánt pozícióba, így a szoftver kezelése maximálisan kényelmes.

Az érintőképernyős vezérlés mellett a »cockpit« egérrel és billentyűzettel is lehetővé teszi a bevitelét, valamint tárolóhelyeket biztosít címkenyomtatókhoz, lézernyomtatókhoz, kézi szkennerekhez és szerszámokhoz, pl. imbuszkulcsokhoz.

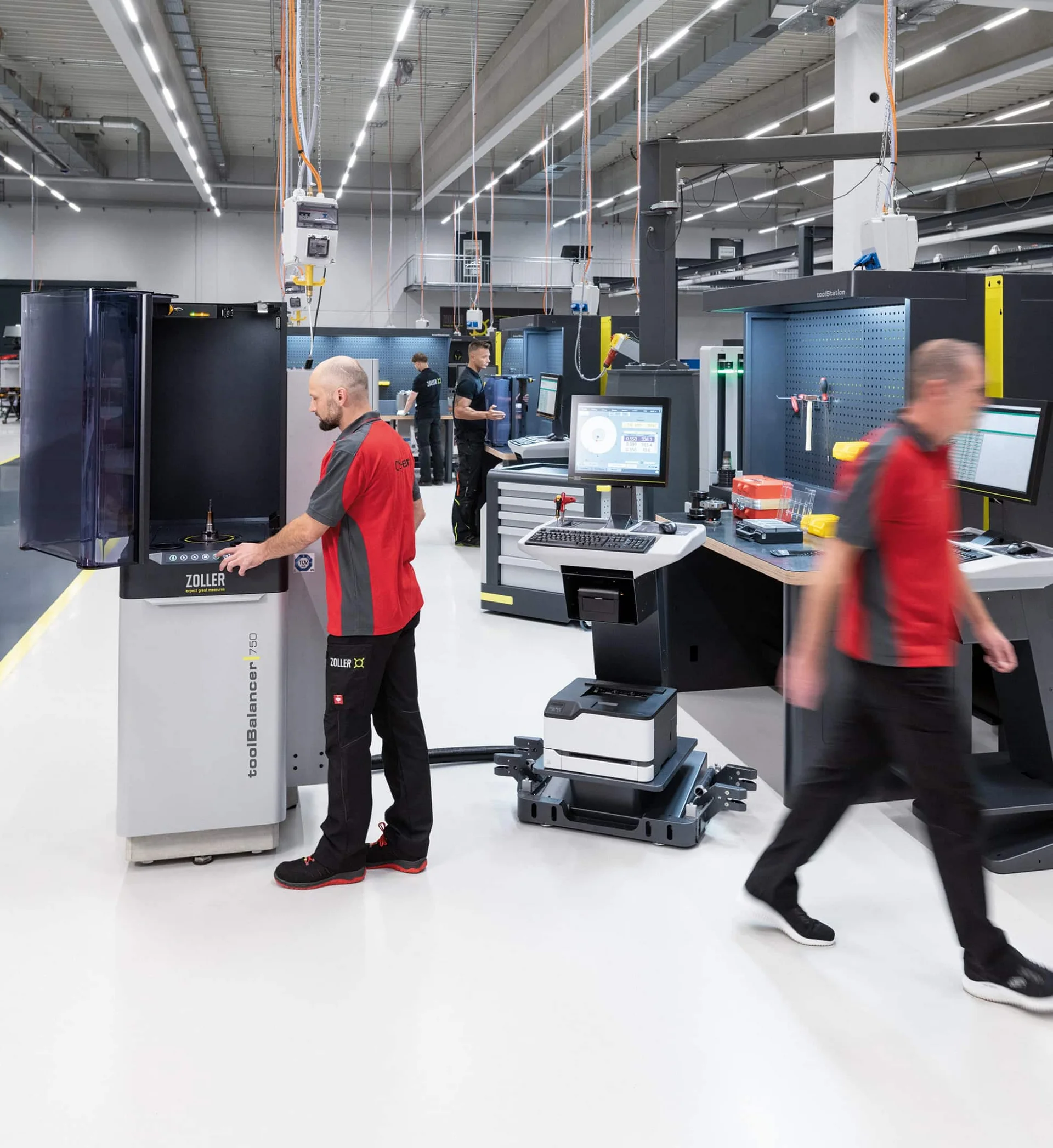

Biztonságosan és gyorsan a célhoz

A »toolBalancer« rendkívül egyszerűvé teszi a szerszámok kiegyensúlyozását: az ergonómikusan kialakított »twinPanel« biztonsági burkolatnak, a kényelmes membránbillentyűzetnek, a kiegyensúlyozó adapterek tárolórekeszének és a tágas munkaterületen található tárolóhelyeknek köszönhetően.

A strukturált grafikus megjelenítésű ZOLLER kezelőszoftver intuitív módon végigvezeti a kezelőt a mérési és kiegyensúlyozási folyamaton. A megfelelő szoftveropciók segítségével minden kiegyensúlyozási alkalmazás 1–2 kiegyensúlyozási szinten elérhető, például a rögzített pontú kiegyensúlyozás kiegyensúlyozó csavarokkal, kiegyensúlyozó gyűrűk használata, vagy anyageltávolításos kiegyensúlyozás, például fúrás vagy marás.

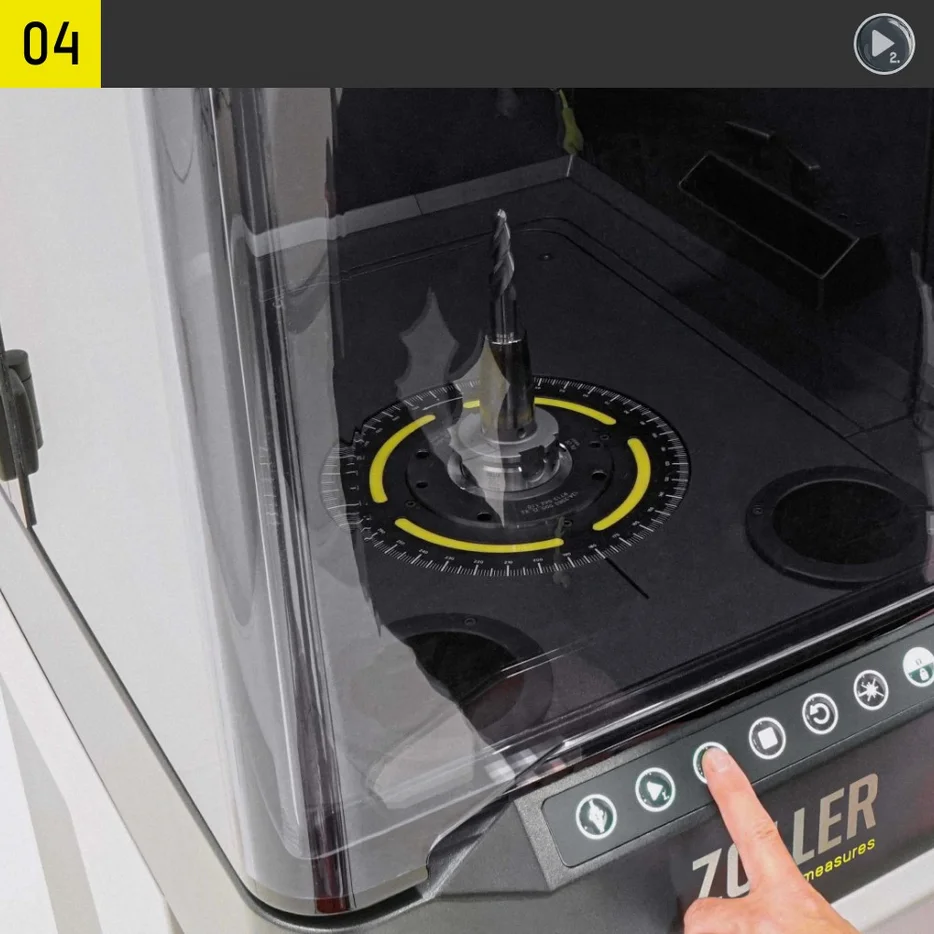

Nyissa ki a burkolatot, engedje meg a feszítést, forgassa
el a szerszámot 180°-kal, majd feszítse meg

Nyissa fel a burkolatot, és

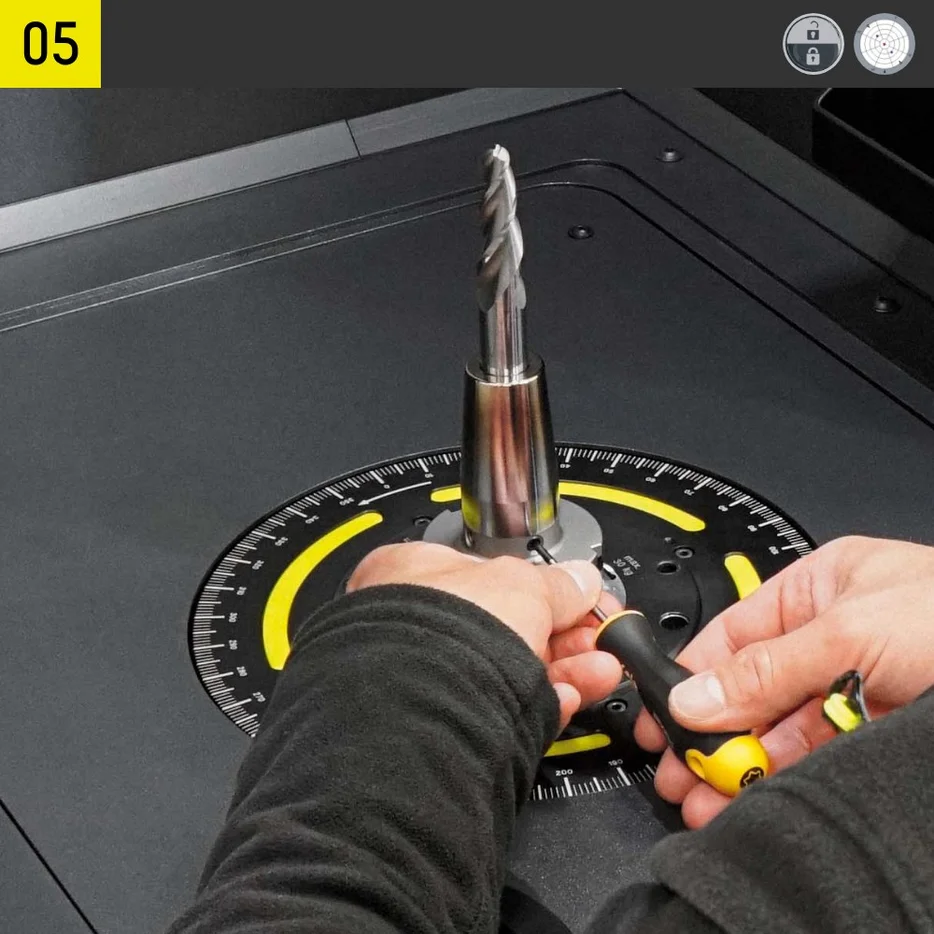

állítsa be a kiegyensúlyozást (pl. kiegyensúlyozó csavarokkal)

Nyissa fel a burkolatot,

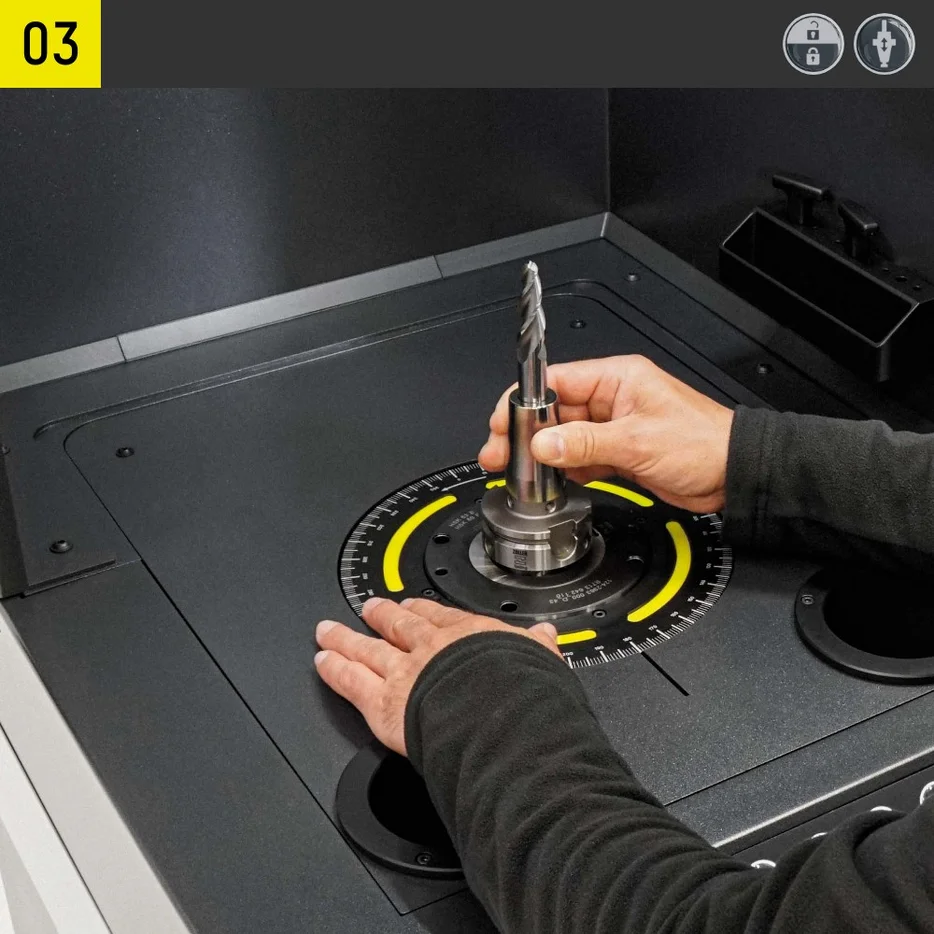

helyezze be a szerszámot, és rögzítse

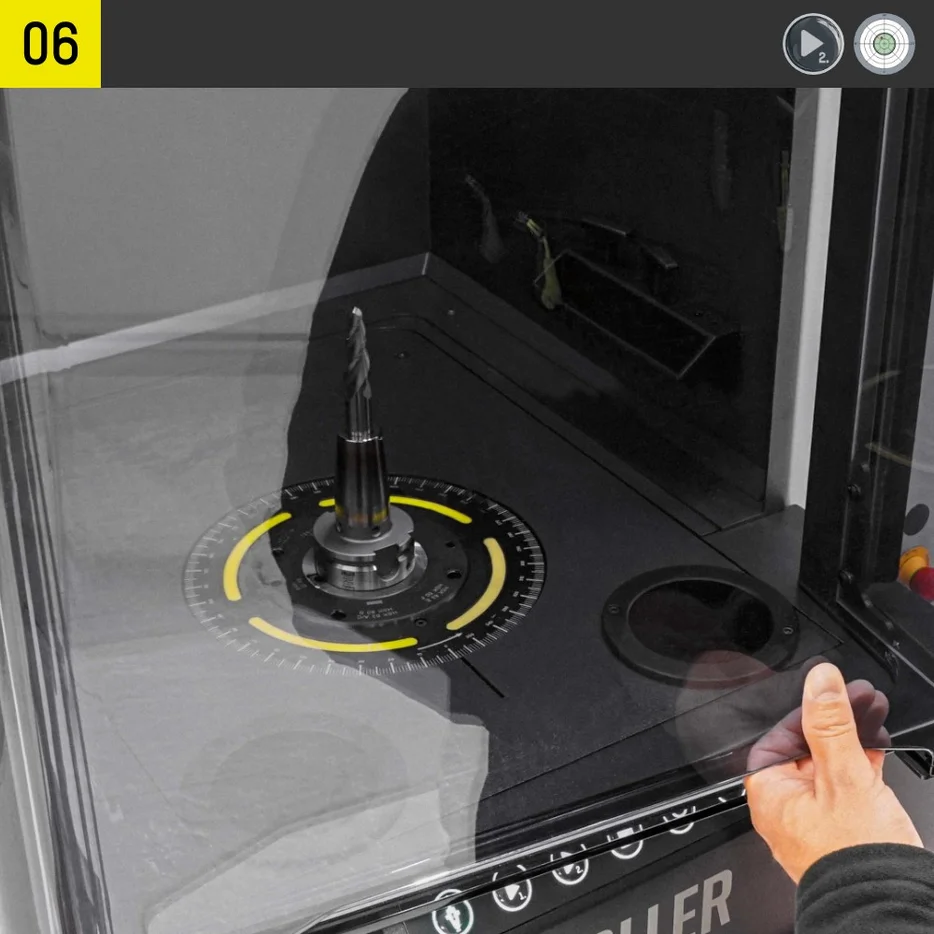

Csukd be a burkolatot, és indítsd el az 1. futamot

Csukd be a burkolatot, és indítsd el a 2. futást

Csukja be a fedelet, és indítsa el az ellenőrző futást; az
ellenőrző futás mérési eredménye

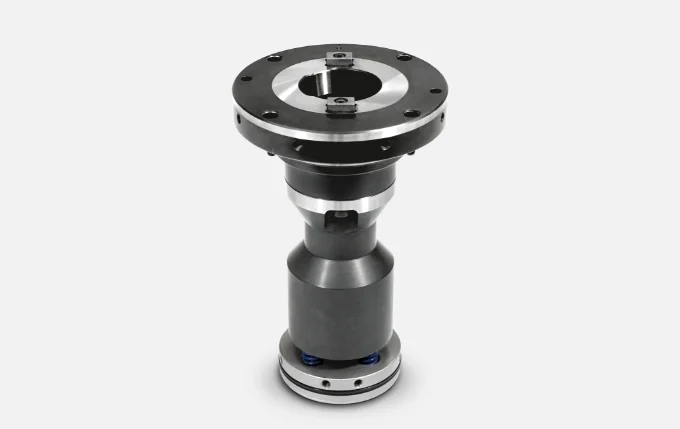

Adapterjeink: megbízhatóak és pontosak

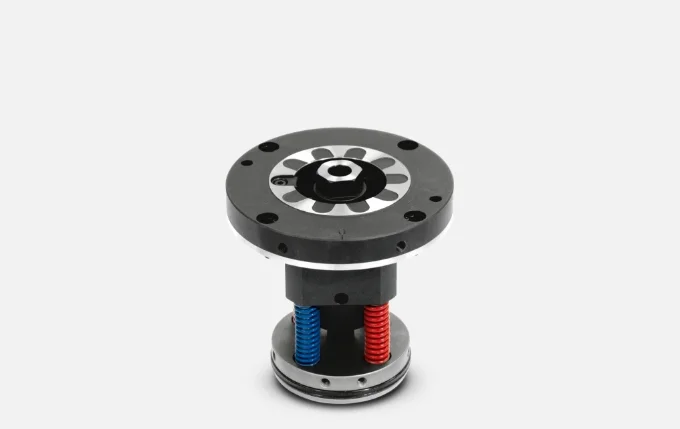

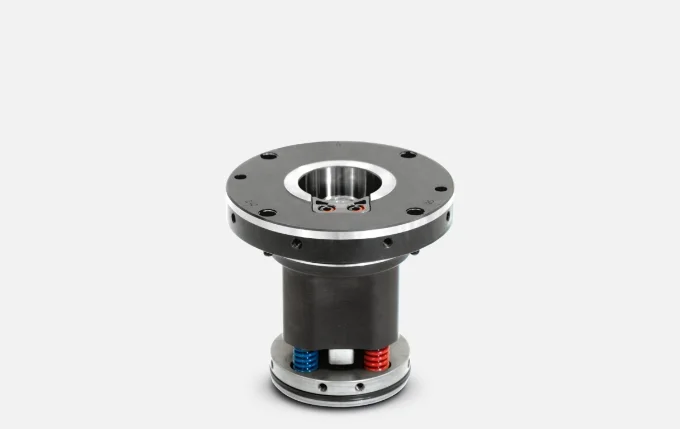

A kiváló pontosságú ZOLLER kiegyensúlyozó adapterek egyedülálló kialakításának köszönhetően lehetővé teszik az SK-, HSK- és sokszögcsapos kúpos befogások erővel történő, és mindenekelőtt biztonságos befogását, eddig nem látott ismétlési pontossággal.

További adapterek kérésre.

Kapcsolatfelvétel

A középpontból a legmagasabb pontosságig

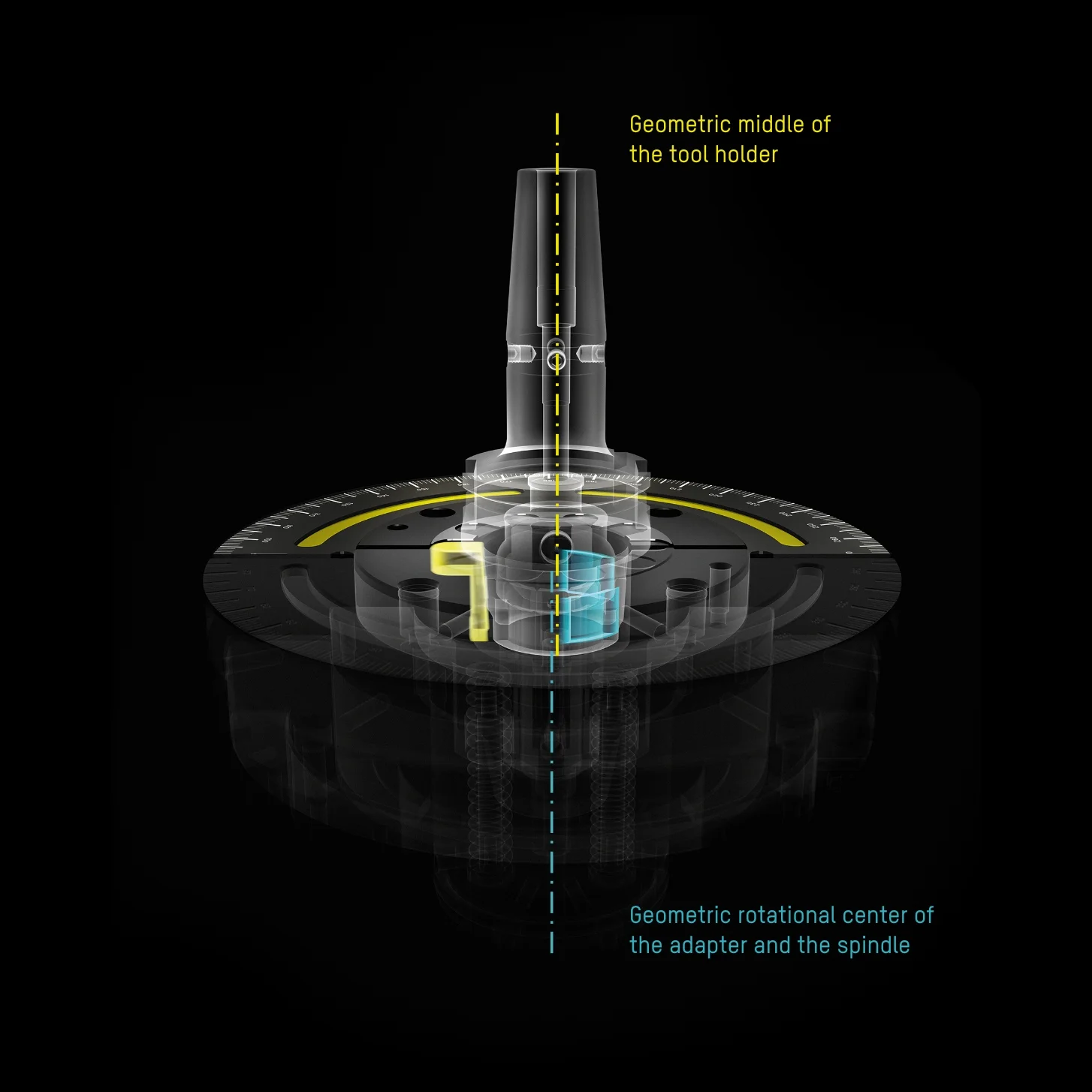

A szerszámok kiegyensúlyozatlansága az aszimmetrikus felépítésből és az azzal járó aszimmetrikus tömegeloszlásból adódik. A ZOLLER »toolBalancer« hasonlóval ellensúlyozza ezt a jelenséget, és a szerszámok felmérésénél és kiegyensúlyozásánál a kiegyensúlyozó adapterben szándékosan kialakított középpont-eltolásra támaszkodik.

A középpont-eltolással rendelkező kiegyensúlyozó adapter kétpontos rögzítéssel és nyomóelemmel van kialakítva. Ezek nagyobb és jobban mérhető érzékelőjelet eredményeznek, és különösen magas kiegyensúlyozási minőség és kis kiegyensúlyozatlanság esetén garantálják a rendkívül pontos kiegyensúlyozási eredményeket.

További információk

Középpont-eltolás

A szerszámfogó nyomóelem általi, a támasztófelületek irányába történő meghatározott eltolásával jön létre a középpont-eltolás, amely biztosítja az eredmények magas szintű reprodukálhatóságát.

Rögzített pont

A magas reprodukálhatóság érdekében: a szerszámtartók szorosan illeszkednek a kiegyensúlyozó adapter érintkezőfelületeihez.

Nyomóelem

A nyomóelem a szerszámtartók kúpját holtjáték nélkül nyomja a kiegyensúlyozó adapter érintkezőfelületeihez.

A kiegyensúlyozás a szerszámok nyugalmát jelenti

Ha a forgó szerszámok nem forognak egyenletesen, rezgések keletkeznek. Ezek már alacsony fordulatszám mellett is fokozott szerszámkopáshoz, a felületek minőségének romlásához és a gépi orsókra nehezedő többletterheléshez vezethetnek. Ezért érdemes szerszámait rendszeresen kiegyensúlyozni egy ZOLLER kiegyensúlyozó berendezésen.

Tudjon meg többet a ZOLLER Solution kiegyensúlyozás előnyeiről.

További információk a kiegyensúlyozási technikáról
