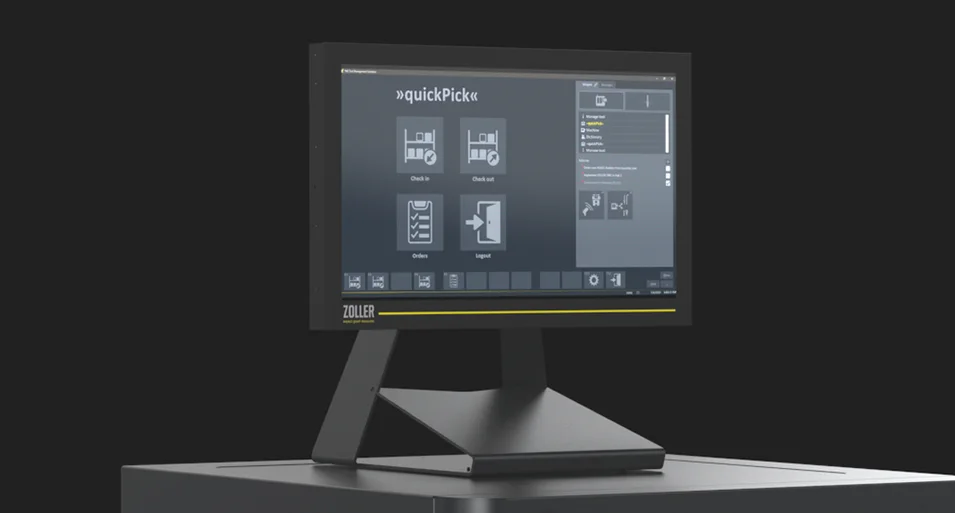

»z.Stock« kiegészítő
Pontos készletek: 3D tárolóhely-kezelés, forgáskövetés és rendelés az Ön szerszámraktárához

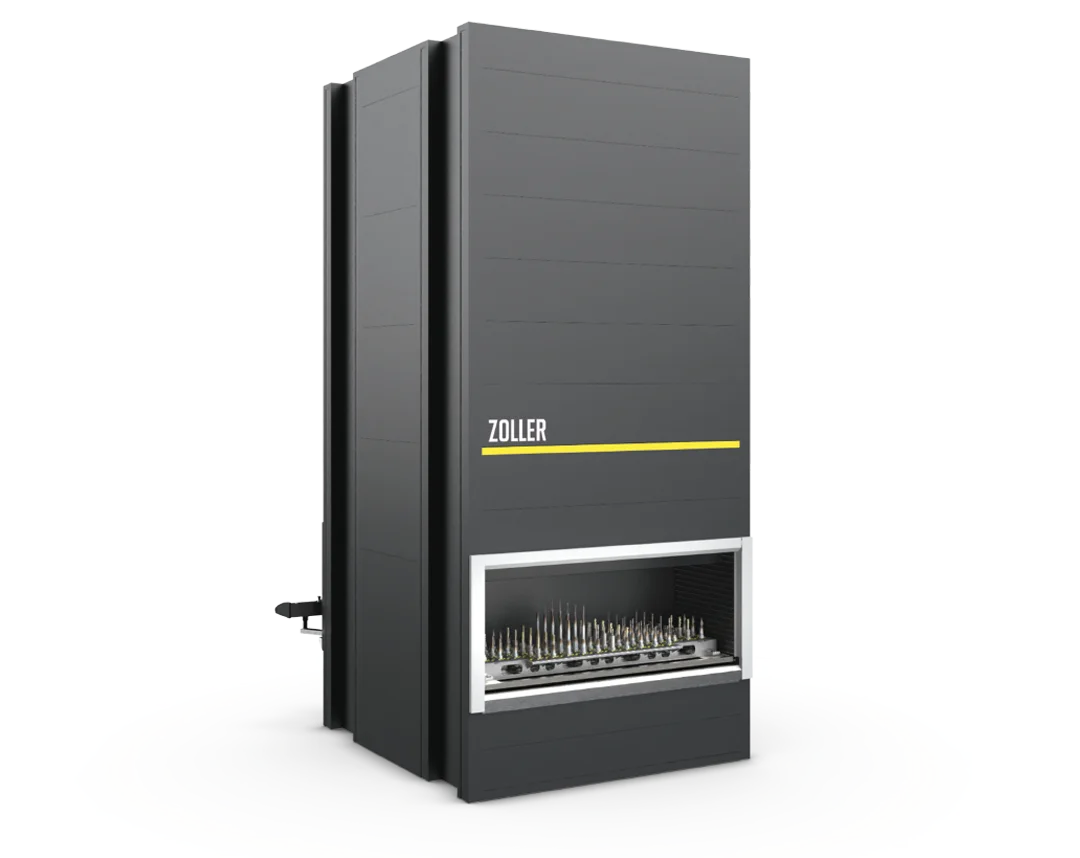

»highTower«
Automata liftes tároló az Ön szerszámaihoz – a belmagasságot használja ki a csarnok alapterülete helyett
Automata liftes tároló
A szerszám jön Önhöz
A ZOLLER »highTower« automata liftes tároló szerszámokhoz, szerszámalkatrészekhez és üzemi eszközökhöz. Egy gombnyomásra a megfelelő tálcát a kiszolgálónyíláshoz hozza – ergonomikus munkamagasságban.
A tálcák két oszlopban, a berendezés elején és hátulján tárolódnak. Középen egy extraktor kiveszi a kért tálcát, kiadja, majd visszaviszi egy szabad tárolóhelyre. Nincs többé keresgélés és gyaloglás – a szerszámok tiszták, biztonságban és rendezettek maradnak.
30 m
maximális berendezésmagasság
2550 mm-től, 100 mm-es lépésekben az Ön helyiségéhez igazítva
555 kg
terhelhetőség tálcánként
A nehéz komplett szerszámok és készülékek is biztonságosan tárolhatók
25 mm
tárolóhely-raszter
Egy érzékelő minden tálcán megméri a magasságot – mindegyik pontosan annyi helyet kap, amennyire szüksége van
Hány tálca fér el az Ön »highTower« berendezésében?
Ez két dologtól függ: a berendezés magasságától és a szerszámai magasságától. Állítsa be mindkettőt – a kalkulátor azonnal megmutatja, nagyjából hány tálcát és szerszámhelyet kap.
–Tálcák
–Szerszámhelyek
–m² tárolófelület
Tájékoztató érték, garancia nélkül. A kötelező érvényű méretezést – tálcakiosztás, szerszámbetétek és berendezésméretek – a ZOLLER Önnel közösen készíti el.
Méretezés kéréseÍgy számol a kalkulátor
- A »highTower« két oszlopban, elöl és hátul tárolja a tálcákat. A berendezés magasságából levonódik alul a talapzat (150 mm) és felül a hajtást tartalmazó fej (500 mm), az első oszlopban ezenfelül a 900 mm-es munkamagasságban lévő kiszolgálónyílás a szemöldökkel együtt.
- Tálcatávolság = tálca (55 mm) + szerszámmagasság + 20 mm hézag, felfelé kerekítve a 25 mm-es tárolóhely-raszterre.
- Szerszámhelyek tálcánként: a ZOLLER szerszámbetétek rasztere (72 mm; HSK-A100 és SK 50 esetén 95 mm) vagy a szerszámátmérő + 10 mm, 40 mm-es szegéllyel – legfeljebb annyi szerszám, amennyit az 555 kg-os terhelhetőség megenged.
- Alapterület a berendezés méretei alapján: szélesség = tálcaszélesség + 330 mm, mélység = 2 × tálcamélység + 1092 mm.
- A talapzat, a fej és a kiszolgálónyílás feltételezések. A vegyes szerszámmagasságokat, a különleges szerszámok betéteit és a több kiszolgálónyílást a ZOLLER részletesen megtervezi Önnel.
Biztonságos. Ergonomikus. Alkalmazkodó.
Kiszolgálónyílás ergonomikus munkamagasságban
Fényfüggöny állítja le a berendezést, amint valaki benyúl
Kiszolgálónyílások elöl, hátul vagy több szinten
Bármikor hozzáigazítható új szerszámokhoz és készletekhez
Az Ön szerszámkezelésének része
A ZOLLER TMS Tool Management Solutions rendszerben a »highTower« opcionális hardverként szolgál a »z.Stock« és a »z.Resources« kiegészítőkhöz.
A »z.Stock« a 3D tárolóhely-kezelésben mutatja a készleteket és a tárolóhelyeket, bármikor láthatóvá teszi a rendelkezésre állást és a felhasználási helyeket, és automatikusan rendelési javaslatokat készít. A »z.Resources« központilag szervezi a mérőeszközöket, idomszereket és készülékeket – az alkatrészhez és a beállítólaphoz kapcsolva.

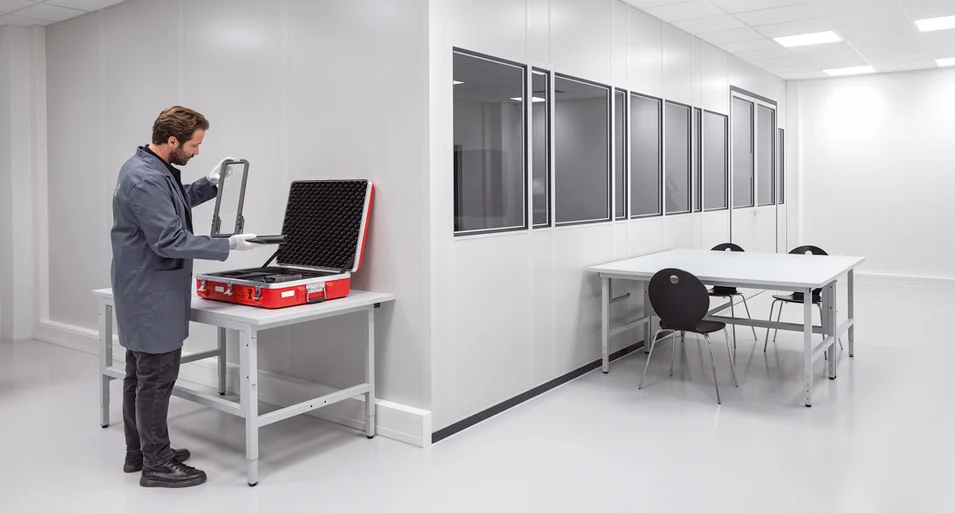

»z.Resources« kiegészítő
Központi kapacitások: mérőeszközök, idomszerek és készülékek közvetlenül az alkatrésznél kezelve
Magánál a ZOLLER-nél is használatban
A ZOLLER Inc. Ann Arbor-i (Michigan) központjában három, egyenként mintegy 8 m magas liftes tároló működik. Ezek tárolják a nagy és nehéz szerszámokat – a kisebb alkatrészek ZOLLER szerszámszekrényekben vannak – és azokat a pótalkatrészeket, amelyek naponta mennek az ügyfelekhez.
A lift a megfelelő alkatrészt tartalmazó tálcát közvetlenül a munkatárshoz hozza. Polcokon csak a pótalkatrészek kétszer akkora alapterületet igényelnének.
