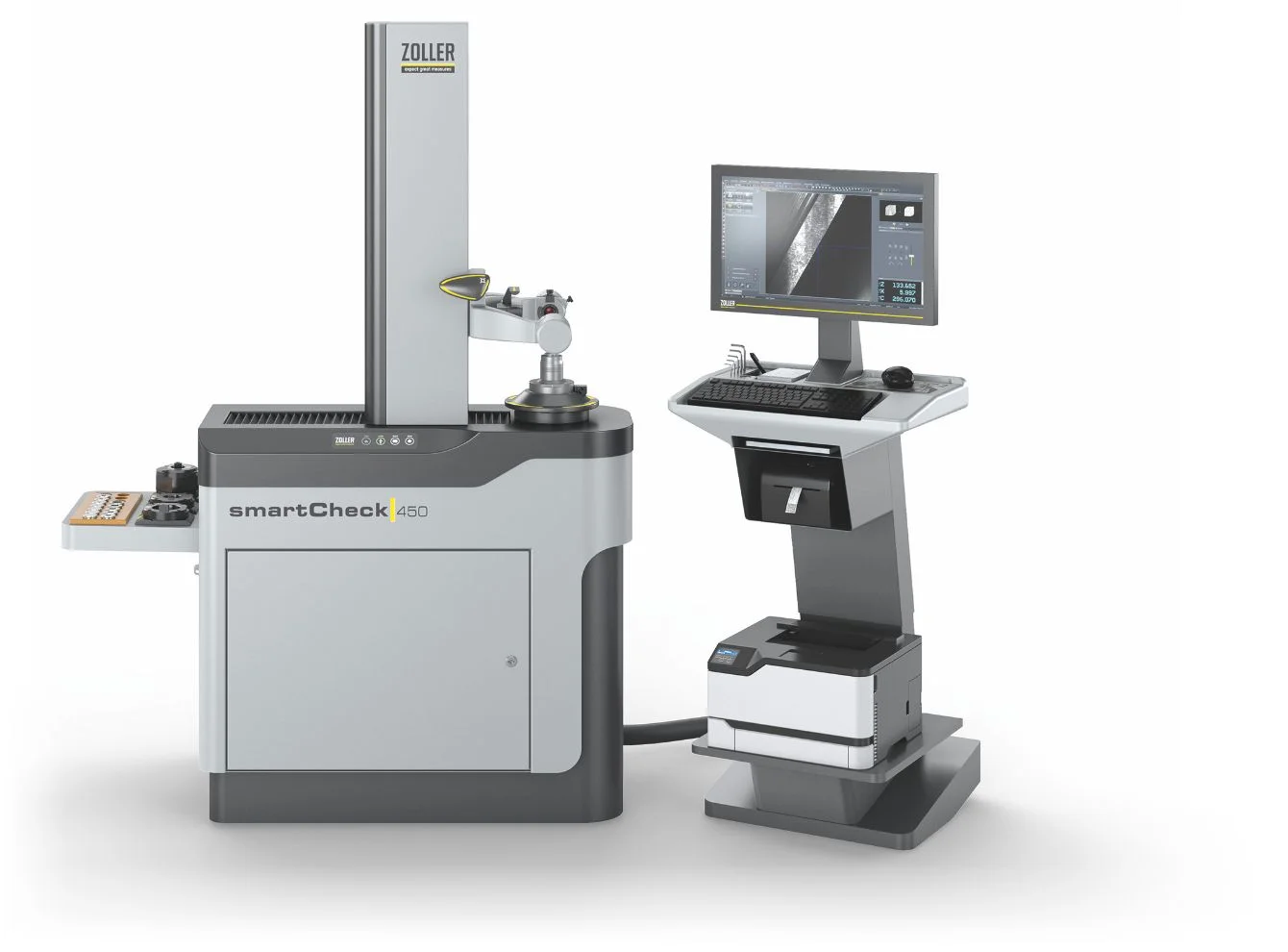

Impugnatura di comando a una mano ergonomica »eQ« (ergonomic & quick) – per traslare con estrema semplicità il supporto ottico nella posizione corretta sugli assi Z ed asso x. Il pulsante con il simbolo Solutions può essere configurato individualmente con ulteriori pratiche funzioni, rendendo il comando ancora più semplice e comodo.
Asse x manuale/CNC: gli assi lineari altamente precisi e scorrevoli servono per il posizionamento rapido e preciso dell'ottica di misurazione rispetto al tagliente dell'utensile. Sia manualmente per campioni casuali tramite l'impugnatura di comando a una mano »eQ«, sia comandato a CNC per processi completamente automatici, consentono di eseguire in modo sicuro, rapido e comodo la misurazione.
Regolazione manuale fine: l'alternativa all'unità di comando CNC. I volanti ergonomici per la regolazione manuale fine degli assi Z ed x sono specificamente adatti per il modulo di ispezione utensile.
Asse Y: asse lineare opzionale comandata a CNC per misurare taglienti decentrati su utensili rotanti o multifunzione.
Pratico piano di appoggio: può registrare supporti accessori, adattatori, utensili e boccole intermedie.
Ispezione utensile con telecamera a luce incidente orientabile manualmente – per operazioni di ispezione e di misura radiali e assiali. L'illuminazione luce anulare a LED integrata con intensità regolabile garantisce un'illuminazione ottimale della superficie. Il dispositivo di bloccaggio e fissaggio e l'angolo di rotazione da -30° a 90° assicurano una prospettiva ideale per il punto di misura desiderato.
Il software »pilot 4.0« è intuitivo, panoramico e consente all'operatore di eseguire misurazioni sicure per il processo. Offre un'interfaccia utente uniforme su tutti i sistemi ZOLLER, fino a TMS Tool Management Solutions. La struttura personalizzata del software consente di adattare rapidamente modifiche specifiche per il cliente.
Unità di comando integrata: garantisce un lavoro confortevole e salutare. Il monitor a colori TFT da 24" può essere adattato individualmente alle esigenze di ogni operatore: l'altezza, l'angolo di rotazione e l'angolo di conicità sono regolabili in modo flessibile.
Mandrino ad alta precisione SK 50 – per l'alloggiamento di utensili o adattatori con interfaccia SK 50. Gli adattatori di riduzione consentono il serraggio semplice e preciso di quasi tutti i sistemi di montaggio utensili. L'azionamento CNC opzionale con autofocus e Sistema di misurazione dell'angolo preciso offre la messa a fuoco automatica del tagliente dell'utensile e la registrazione del Profilo di taglio.
Stampante per etichette – per stampare i risultati di misura o i codici DataMatrix su carta adesiva o etichette termiche.
Asse Z manuale/CNC: gli assi lineari altamente precisi e scorrevoli servono per il posizionamento rapido e preciso dell'ottica di misurazione rispetto al tagliente dell'utensile. Sia manualmente per campioni casuali tramite l'impugnatura di comando a una mano »eQ«, sia comandato a CNC per processi completamente automatici, consentono di eseguire in modo sicuro, rapido e comodo la misurazione.
Regolazione manuale fine: l'alternativa all'unità di comando CNC. I volanti ergonomici per la regolazione manuale fine degli assi Z ed x sono specificamente adatti per il modulo di ispezione utensile.
Impugnatura di comando a una mano ergonomica »eQ« (ergonomic & quick) – per traslare con estrema semplicità il supporto ottico nella posizione corretta sugli assi Z ed asso x. Il pulsante con il simbolo Solutions può essere configurato individualmente con ulteriori pratiche funzioni, rendendo il comando ancora più semplice e comodo.
Asse x manuale/CNC: gli assi lineari altamente precisi e scorrevoli servono per il posizionamento rapido e preciso dell'ottica di misurazione rispetto al tagliente dell'utensile. Sia manualmente per campioni casuali tramite l'impugnatura di comando a una mano »eQ«, sia comandato a CNC per processi completamente automatici, consentono di eseguire in modo sicuro, rapido e comodo la misurazione.
Regolazione manuale fine: l'alternativa all'unità di comando CNC. I volanti ergonomici per la regolazione manuale fine degli assi Z ed x sono specificamente adatti per il modulo di ispezione utensile.
Asse Y: asse lineare opzionale comandata a CNC per misurare taglienti decentrati su utensili rotanti o multifunzione.
Pratico piano di appoggio: può registrare supporti accessori, adattatori, utensili e boccole intermedie.
Ispezione utensile con telecamera a luce incidente orientabile manualmente – per operazioni di ispezione e di misura radiali e assiali. L'illuminazione luce anulare a LED integrata con intensità regolabile garantisce un'illuminazione ottimale della superficie. Il dispositivo di bloccaggio e fissaggio e l'angolo di rotazione da -30° a 90° assicurano una prospettiva ideale per il punto di misura desiderato.
Il software »pilot 4.0« è intuitivo, panoramico e consente all'operatore di eseguire misurazioni sicure per il processo. Offre un'interfaccia utente uniforme su tutti i sistemi ZOLLER, fino a TMS Tool Management Solutions. La struttura personalizzata del software consente di adattare rapidamente modifiche specifiche per il cliente.
Unità di comando integrata: garantisce un lavoro confortevole e salutare. Il monitor a colori TFT da 24" può essere adattato individualmente alle esigenze di ogni operatore: l'altezza, l'angolo di rotazione e l'angolo di conicità sono regolabili in modo flessibile.
Mandrino ad alta precisione SK 50 – per l'alloggiamento di utensili o adattatori con interfaccia SK 50. Gli adattatori di riduzione consentono il serraggio semplice e preciso di quasi tutti i sistemi di montaggio utensili. L'azionamento CNC opzionale con autofocus e Sistema di misurazione dell'angolo preciso offre la messa a fuoco automatica del tagliente dell'utensile e la registrazione del Profilo di taglio.
Stampante per etichette – per stampare i risultati di misura o i codici DataMatrix su carta adesiva o etichette termiche.
Asse Z manuale/CNC: gli assi lineari altamente precisi e scorrevoli servono per il posizionamento rapido e preciso dell'ottica di misurazione rispetto al tagliente dell'utensile. Sia manualmente per campioni casuali tramite l'impugnatura di comando a una mano »eQ«, sia comandato a CNC per processi completamente automatici, consentono di eseguire in modo sicuro, rapido e comodo la misurazione.
Regolazione manuale fine: l'alternativa all'unità di comando CNC. I volanti ergonomici per la regolazione manuale fine degli assi Z ed x sono specificamente adatti per il modulo di ispezione utensile.
