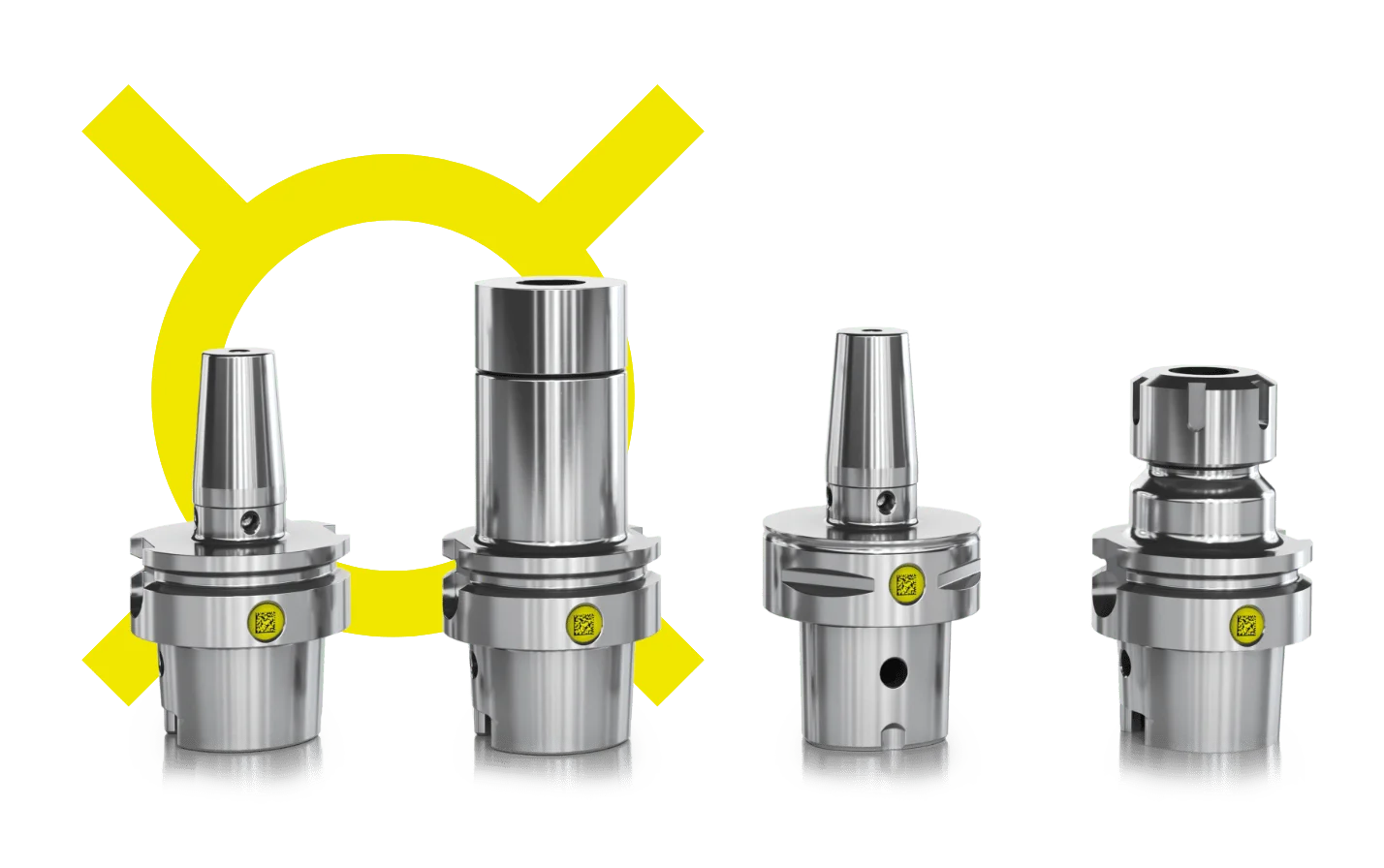

Soluzioni d'utensileria

Foro del chip

Foro chip

Per l'inserimento di chip RFID o ZOLLER »idChip« negli alloggiamenti utensili ZOLLER Tooling. Standard per coni a gambo cavo HSK-A, coni a gambo ripido SK e coni a gambo poligonale PSC.

ZOLLER »idChip«

Per l'identificazione univoca dei supporti per utensili e per garantire la massima durata del prodotto. Su richiesta, consegniamo i supporti per utensili bilanciati con chip fisso integrato direttamente nel reparto di produzione.

Quattro filettature

Grani per bilanciatura

Per il bilanciamento di mandrini a calettamento standard.

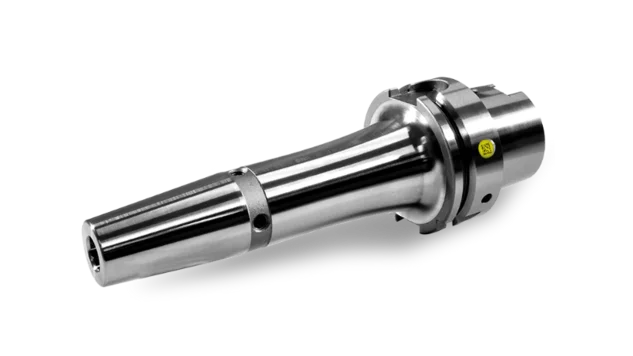

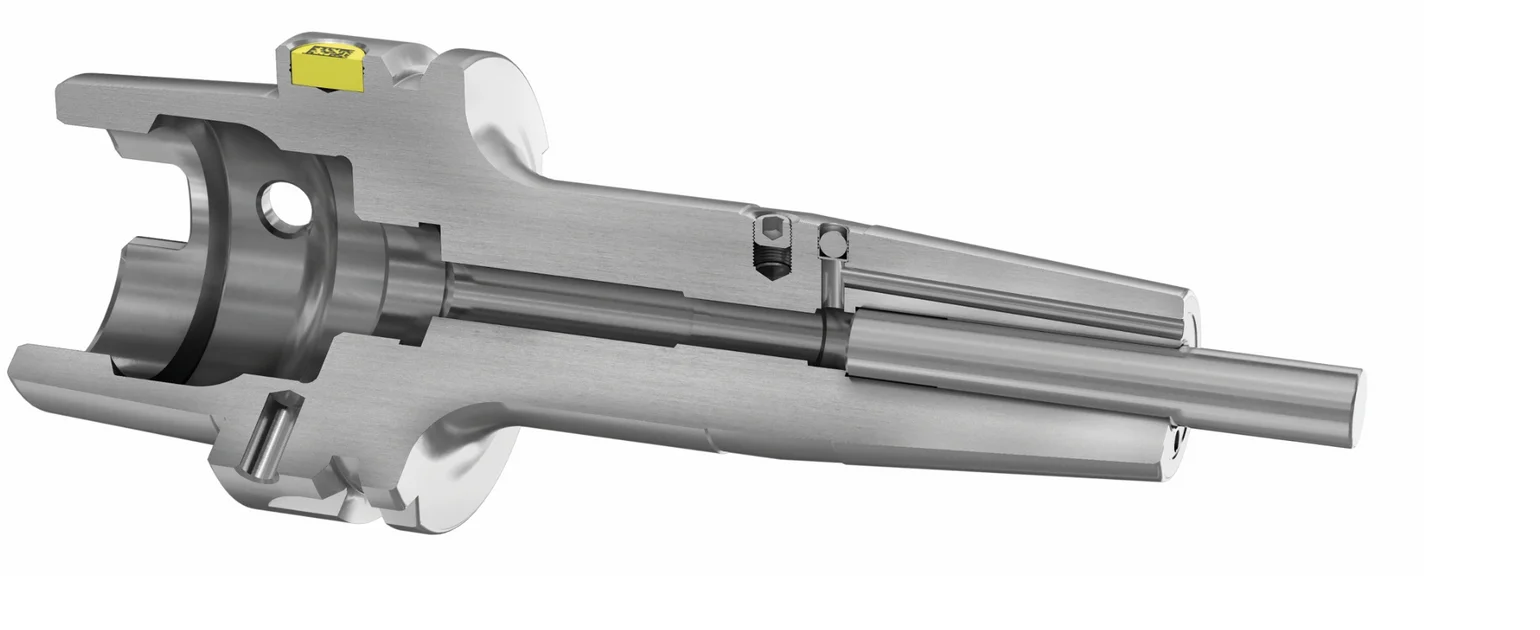

Accoppiamento a calore lungo

Superficie di contatto utensile con raggio di introduzione

Garantisce la massima forza di accoppiamento grazie alla tensione dell'utensile su tutta la lunghezza del cilindretto.

Spalla di inserimento

Spalla di serraggio rigida

Garantisce uno scorrimento ottimale dei segmenti di serraggio sulla spalla di serraggio e un eccellente serraggio nel mandrino. Ne risulta una concentricità sulla spalla di serraggio di massimo 10 μm (5 volte più stretta rispetto alla norma DIN).

Tolleranze di concentricità

Tolleranze di concentricità

Tooling Solutions garantisce una concentricità < 3 µm.

Bilanciatura di precisione

Bilanciatura di precisione

Tutti i portautensili ZOLLER Tooling sono bilanciati con precisione – G2,5 a 25.000 min^-1 o sbilanciamento residuo max. ≤ 1 gmm. Ne consegue un funzionamento silenzioso del mandrino durante la lavorazione, con conseguente minor usura dei cuscinetti. I vantaggi sono una maggiore durata utile del mandrino, una superficie ottimale del pezzo e una maggiore durata degli utensili.

Cava di trascinamento

Cava di trascinamento lavorata con precisione

Garantiscono un centraggio perfetto delle scanalature, un accoppiamento perfetto nel mandrino e un'eccellente trasmissione della coppia.

Superficie di esplusione

Superficie di espulsione lavorata a freddo

Garantisce uno sgancio sicuro dell'attacco utensile HSK durante il cambio utensile.

»coolTool«

»coolTool«

Per mantenere un tagliente utensile perfettamente raffreddato, una guida ottimale del truciolo e per evitare l'accumulo di trucioli sul tagliente. Il posizionamento obliquo dei fori per il refrigerante garantisce che il refrigerante arrivi dove serve: sul tagliente. In questo modo si ottengono risultati di lavorazione ottimali e si aumenta la vita degli utensili.
