Modifica il flusso di lavoro in base a dati precisi

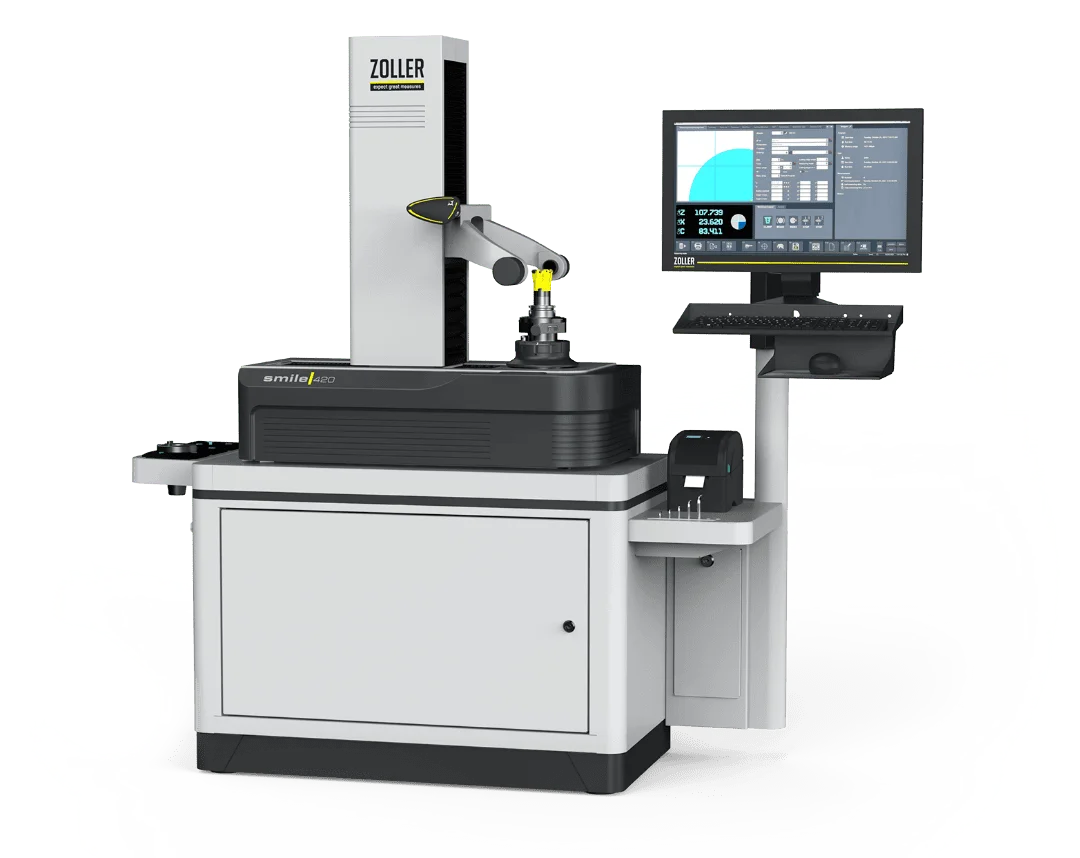

»smile« basa la produzione su dati di misura degli utensili esatti e affidabili. Questo flusso di lavoro offre le migliori condizioni di avvio lavorazione alle macchine CNC.

Richiedi un’offerta 1:1 Colloquio con un esperto

Realtà aumentata · 3D

»smile« a grandezza naturale – nella vostra officina

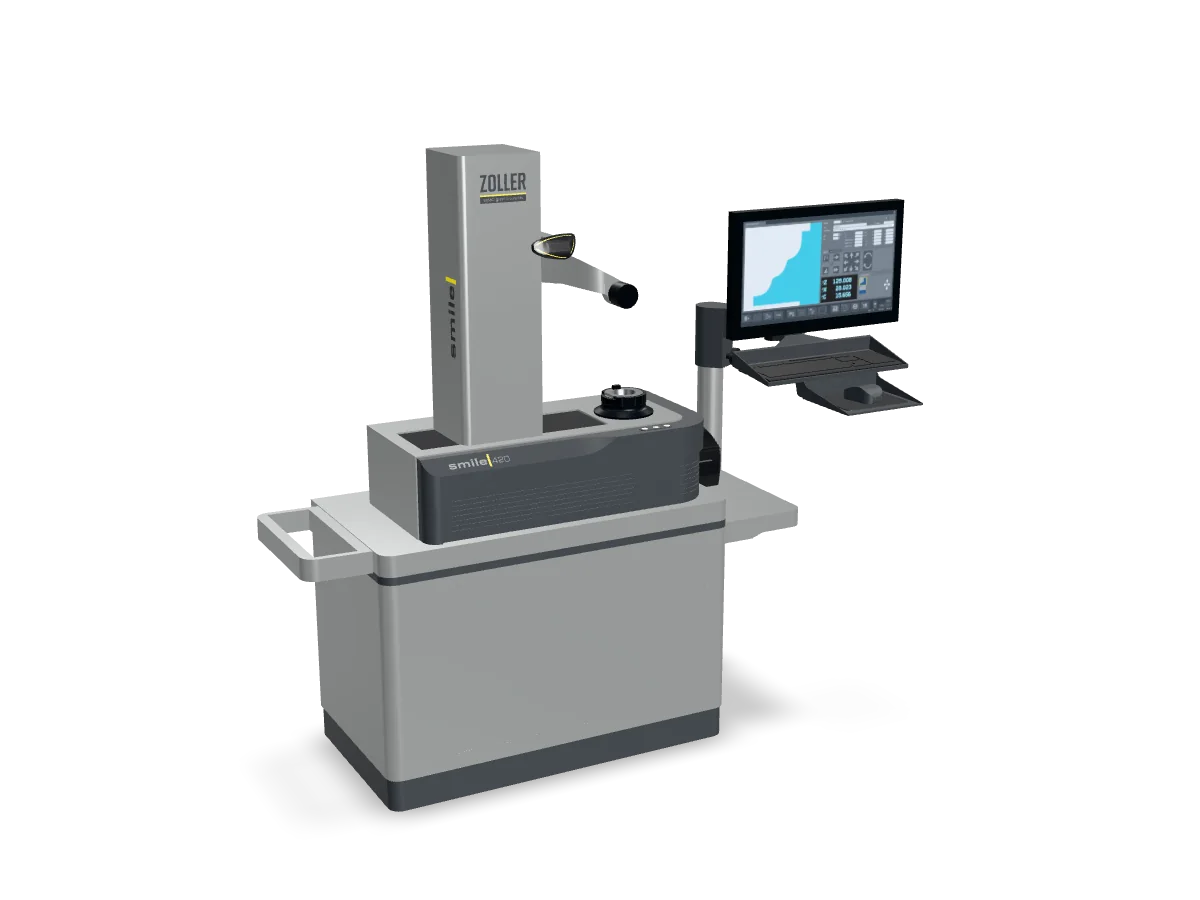

Con la realtà aumentata l’apparecchio appare in scala reale esattamente dove lavorerà: giratevi intorno e verificate spazi e accessi prima di ordinare. Al computer potete ruotare e ingrandire il modello CAD direttamente qui.

Larghezza: 1,88 m
Profondità: 0,67 m
Altezza: 1,72 m
Ingombro a terra: 1,25 m²

Dimensioni d’ingombro del modello CAD in questa configurazione – possono variare in base all’allestimento.

Pianificatore sala utensili

Comando ergonomico

Pensato per misurazioni direttamente in produzione

Adattatori per tutti i sistemi di fissaggio comuni

Ottimi motivi per scegliere la qualità ZOLLER

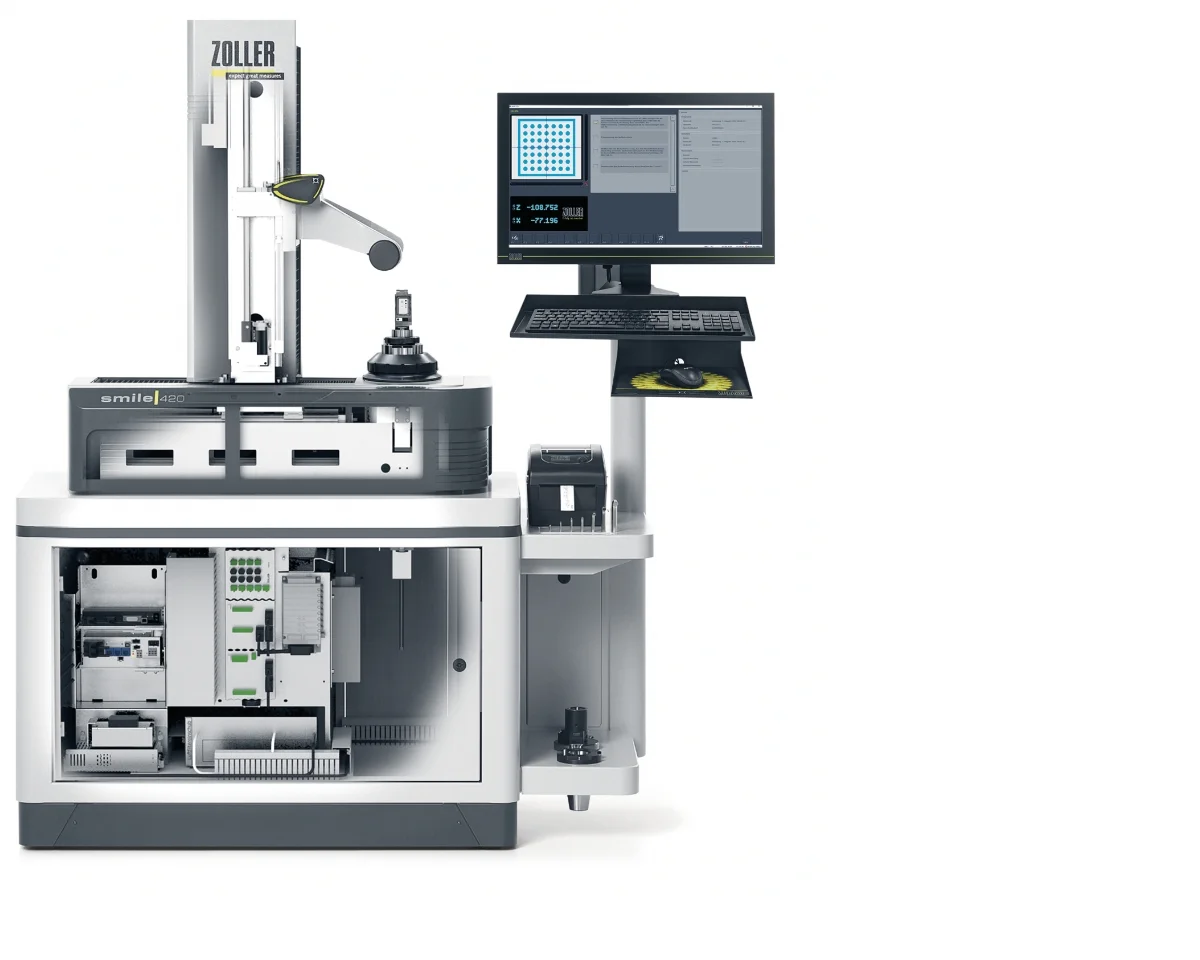

PC panel

Panel PC

PC panel con monitor a colori TFT da 24" adatto all'uso industriale per una rappresentazione nitida degli utensili e delle geometrie. Elevata potenza di calcolo per analizzare e valutare i dati di misura.

Supporto per monitor con ripiano per tastiera

corpo base

Corpo base

Corpo base sugli assi Z ed x – realizzato in una lega leggera sviluppata specificamente per le macchine di misura. Progettato per registrare il peso e le forze degli utensili. Garanzia di stabilità a lungo termine e precisione nella misura sicura per il processo.

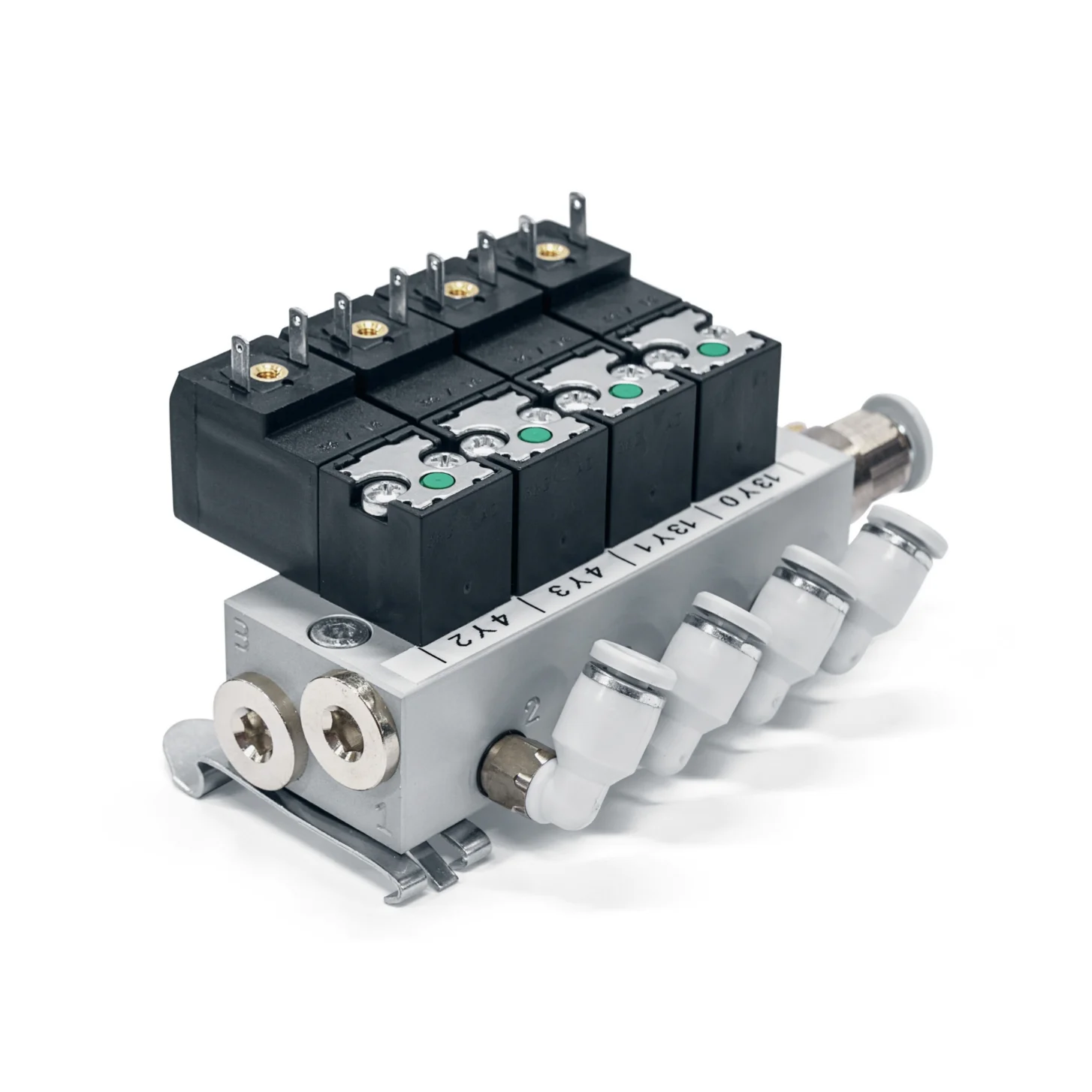

Elementi del sistema pneumatico Bosch/Festo

Per il funzionamento sicuro delle funzioni del sistema pneumatico, come quelle di serraggio sul mandrino.

Tavolo di appoggio stabile sotto il tavolo

Tavolo di appoggio stabile

La base dello strumento: qui sono alloggiati il computer, gli elementi pneumatici e l'elettronica. Buona accessibilità e ventilazione ottimale.

L'ergonomia nell'impugnatura

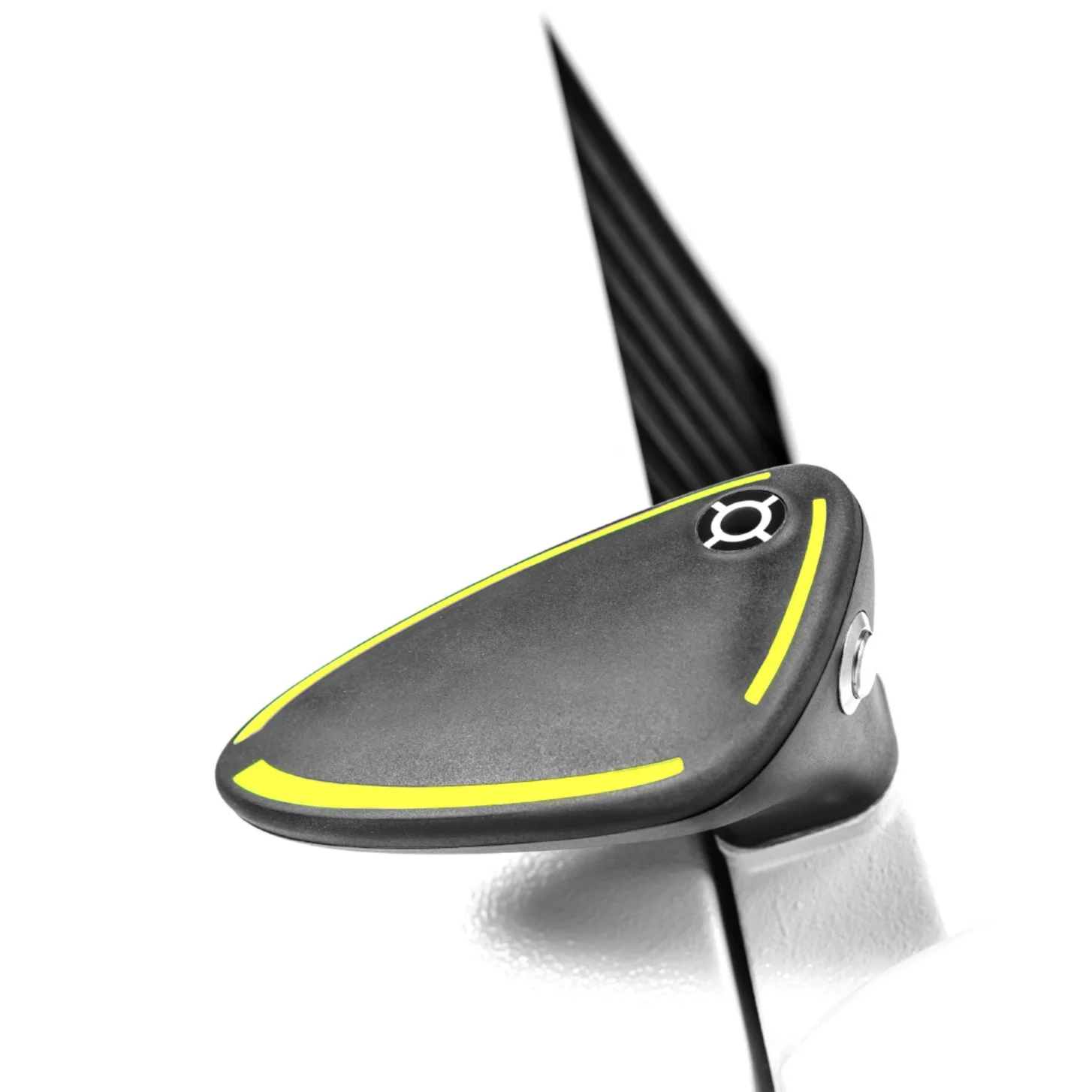

L'impugnatura di comando a una mano »eQ« (ergonomic & quick) è sufficiente per regolare l'intera torre dell'apparecchio con una sola mano sulle assi x e Z. Inoltre, è possibile assegnare funzioni importanti al pulsante di attivazione dell'»eQ«. Ciò rende il comando ancora più comodo ed ergonomico.

Preparati per un'elevata precisione

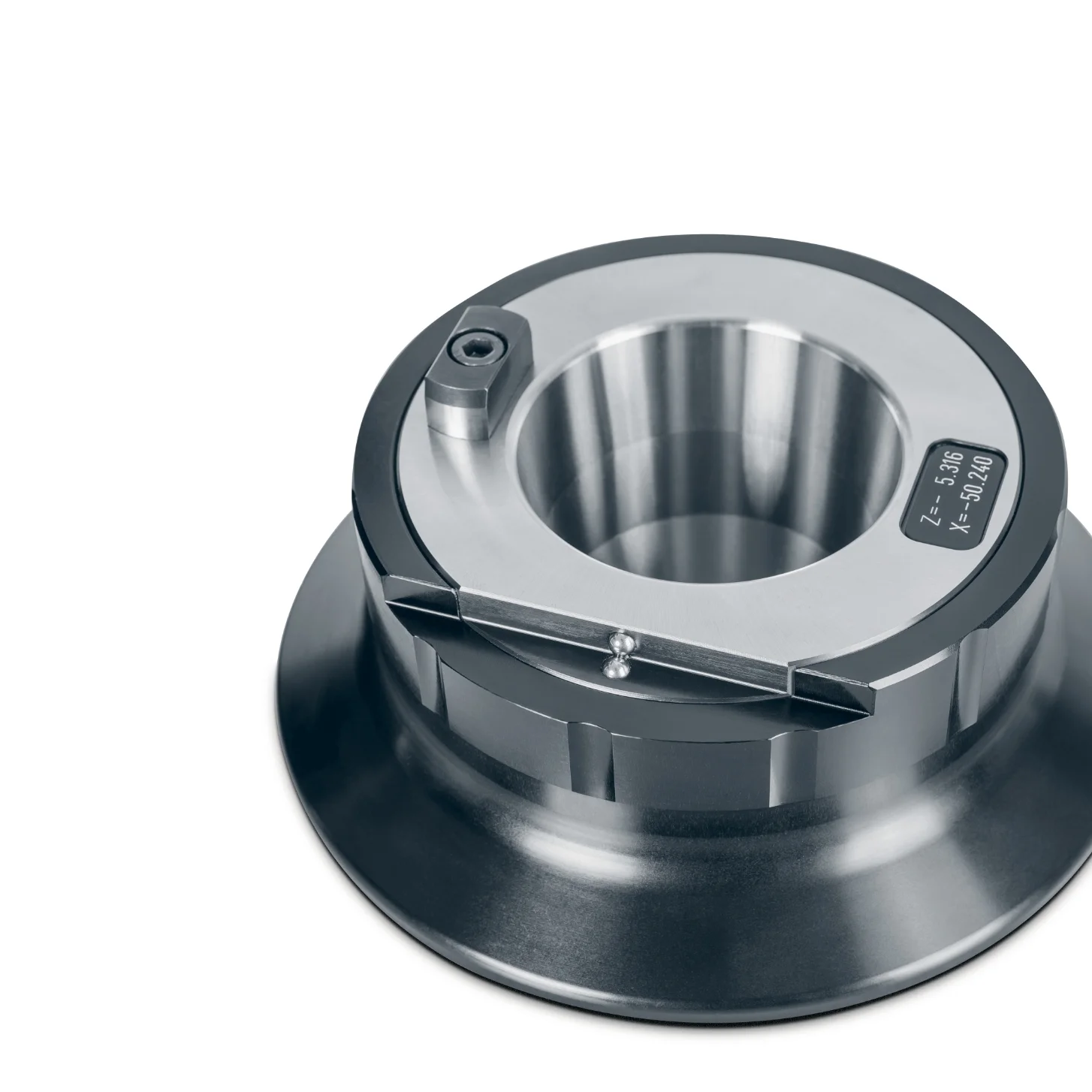

Il mandrino SK 50 registra adattatori con alloggiamenti SK50. Grazie alle sue caratteristiche particolari, fornisce risultati precisi ad ogni misurazione. Ha una precisione di concentricità < 2 µm, un freno del mandrino di tipo pneumatico, un'indicizzazione del mandrino 4 x 90° e sfere di calibrazione integrate.

Pensato per la produzione

Tutto in »smile« è progettato per garantire longevità e utilizzo continuo. Che si tratti di grandi produzioni, aziende di medie dimensioni o piccole manifatture, questa macchina di presetting e di misurazione segue il vostro ritmo. Anche direttamente accanto alla macchina CNC.

Aumenta l'efficienza in produzione

»smile« ridurrà i costi di produzione e consentirà alle macchine e agli utensili di lavorare più a lungo. Si tratta di un investimento preciso che si ripaga rapidamente.

Approfitta subito del nostro pacchetto iniziale »smile 420 / pilot 4.0«.
Richiedi un’offerta

Impostazione e misurazione: i vostri vantaggi

Scoprite perché i dispositivi di presetting e di macchina di misurazione riducono i costi e i tempi di lavorazione. Gli effetti sono scalabili e possono comportare notevoli risparmi.
