Técnica de contracción: sus ventajas
Descubra cómo hemos logrado grandes avances en eficiencia energética, velocidad de proceso y ergonomía. Utilice la perfección para su producción.
Más información
ZOLLER-Professional para la máxima perfección
Guía de uso de »coolbyLight«
Guía para el usuario »coolbyLight«
Las
innovadoras campanas de enfriamiento con guía del operador »coolbyLight«, sistema de gestión del enfriamiento e indicador de diámetro guían al operador de manera segura a través del proceso de enfriamiento mediante el sistema de colores y los LED en las campanas. Además, las campanas de enfriamiento están marcadas con los diámetros correspondientes de las herramientas. El sistema de enfriamiento inteligente, el «Cooling Manager», coordina los tiempos de enfriamiento según el diámetro del vástago y apaga el módulo de enfriamiento después de un tiempo definido. Esto ahorra energía adicional en el proceso de contracción.

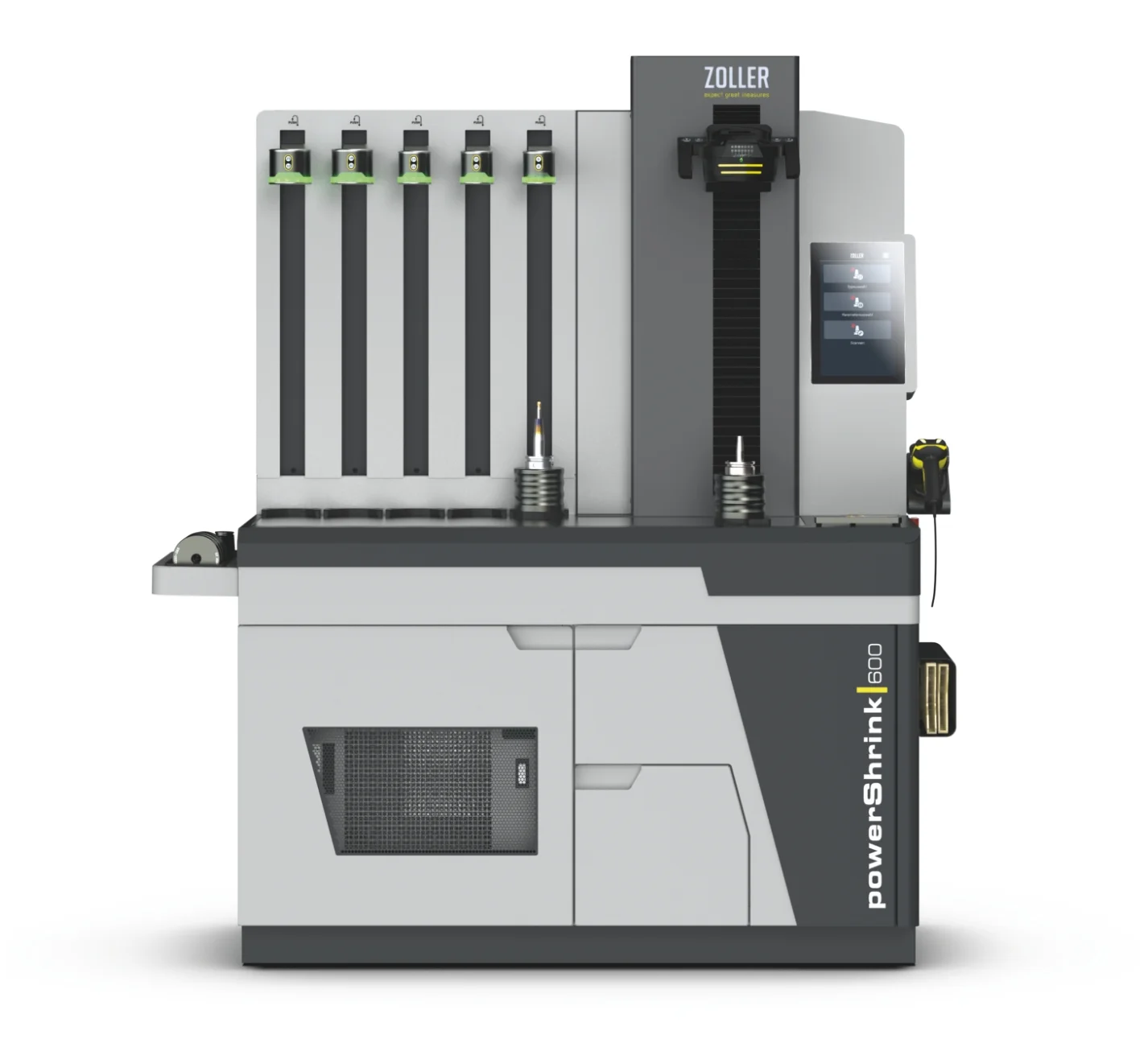

Opcionalmente, el »powerShrink 600« también está disponible con campanas de enfriamiento estándar.
Bobina de inducción
Bobina de inducción con sistema de blindaje »varOct«
Bobina de inducción
inteligente con sistema de blindaje »varOct«: cuenta con asas ergonómicas a la izquierda y a la derecha, e incluye botones funcionales de membrana para mover la bobina y activar el proceso de calentamiento. Gracias a su diámetro interior máximo de 45,8 mm, incluso las herramientas con un diámetro de corte mayor se pueden contraer y expandir fácilmente. El diámetro interno de la bobina de inducción con sistema de blindaje »varOct« se puede ajustar rápida y fácilmente al diámetro deseado mediante un sistema de ranuras, ya sea de manera manual u opcionalmente de forma automatizada.
ZOLLER »shrinkbyLight« es, junto con »coolbyLight«, una de las dos funciones del concepto de operación »actbyLight« de ZOLLER. Esta guía de operación de la bobina, disponible opcionalmente, indica mediante LED qué bobinados están activos y si el diámetro ajustado coincide con el conjunto de datos seleccionado. ¡De esta manera se descarta que la bobina esté mal ajustada! El sistema de extracción de humos garantiza la protección del operador y de la operadora.
Monitor táctil TFT
Monitor táctil TFT con el software ZOLLER »pilot«
Monitor TFT a color de 13.3 pulgadas para uso
industrial con control táctil y el software de operación ZOLLER »pilot«: destaca por su imagen nítida y su fácil manejo táctil. La interfaz gráfica del software, claramente estructurada, guía de manera intuitiva a través del proceso de contracción gracias a sus grandes áreas funcionales y colores.
Eje de la bobina
Eje de bobina de movimiento suave
Eje de bobina de
fácil manejo: para un movimiento rápido y cómodo de la bobina. El desbloqueo neumático de la sujeción del eje, la guía lineal THK de alta precisión y el contrapeso permiten a los operarios realizar procesos de trabajo ergonómicos y garantizan una larga vida útil. La longitud máxima de la herramienta es de 600 mm.
Guía de campanas de enfriamiento
Guía para campanas de enfriamiento
Guía mecánica lineal y de
fácil manejo para campanas de enfriamiento: permite el posicionamiento preciso y seguro de las campanas de enfriamiento en sus mandriles de contracción. Un contrapeso garantiza que, al soltar la campana de enfriamiento mediante el mecanismo «Push-to-Release», esta no caiga bruscamente hacia abajo. Esto es seguro y evita lesiones. Además, la guía asegura que la campana de enfriamiento no toque el filo al colocarse y, por lo tanto, no lo dañe.
También disponible
opcionalmente en una versión con mecanismo de fijación simple.
Superficie de trabajo
Superficie de trabajo resistente y lisa
Superficie de trabajo
resistente y lisa: fabricada en acero inoxidable, ofrece espacio suficiente para calentar y enfriar sus mandriles de contracción.
El material está perfectamente adaptado a los receptáculos de sujeción, lo que permite desplazar la herramienta de manera fácil, silenciosa y rápida.
Estante para herramientas
Portaherramientas
Portaherramientas: para guardar herramientas de vástago y tenerlas a la mano directamente en el equipo.
Escáner de mano
Escáner manual práctico
Escáner de mano
práctico: para iniciar su proceso de contracción de manera rápida y segura. Simplemente escanee el código DataMatrix del »idChip« de ZOLLER y todos los parámetros de contracción necesarios estarán disponibles de inmediato en el software »pilot«.
Bandejas de almacenamiento
Bandejas ergonómicas
Las bandejas de apoyo
ergonómicas, situadas a la izquierda y a la derecha, ofrecen espacio para colocar cerca del proceso los cepillos de limpieza, los guantes de seguridad, así como los adaptadores de enfriamiento y los anillos de sujeción, completando así el manejo ergonómico del equipo.
Debajo de la mesa
Mueble de base robusto
Mueble de base
estable: gracias a su construcción especialmente robusta, constituye la base perfecta para un producto duradero. Para realizar el mantenimiento y la inspección, se puede abrir la puerta frontal y extraer el enfriador de agua, que está montado sobre un cajón.
Espacio de almacenamiento
Amplio espacio de almacenamiento
Amplio espacio de almacenamiento: para componentes de refrigeración, extracción de humos y para guardar sus accesorios, como por ejemplo el dispositivo de extracción »toolEx«. Todos los componentes se guardan de manera organizada y ordenada en tres compartimentos integrados en la base de la mesa, incluido un cajón extraíble.
