Technológia zmršťovania: jej výhody
Prečítajte si, ako sme dosiahli výrazné zlepšenie v oblasti energetickej účinnosti, rýchlosti procesov a ergonómie. Využite dokonalosť vo vašej výrobe.
Viac informácií
ZOLLER-Professional pre najvyššiu dokonalosť
Návod na obsluhu »coolbyLight«
Navigácia obsluhy »coolbyLight«
Inovatívne chladiace komory s navádzaním obsluhy »coolbyLight«, riadením chladenia a indikátorom priemeru – pomocou farebného systému a LED diód na chladiacich komorách bezpečne vedú obsluhu procesom chladenia. Okrem toho sú chladiace komory označené príslušnými priemermi nástrojov. Inteligentný chladiaci systém, tzv. chladiaci manažér, koordinuje časy chladenia v závislosti od priemeru polotovaru a po uplynutí definovaného času vypne chladiaci modul. To prináša dodatočnú úsporu energie v procese zmršťovania.

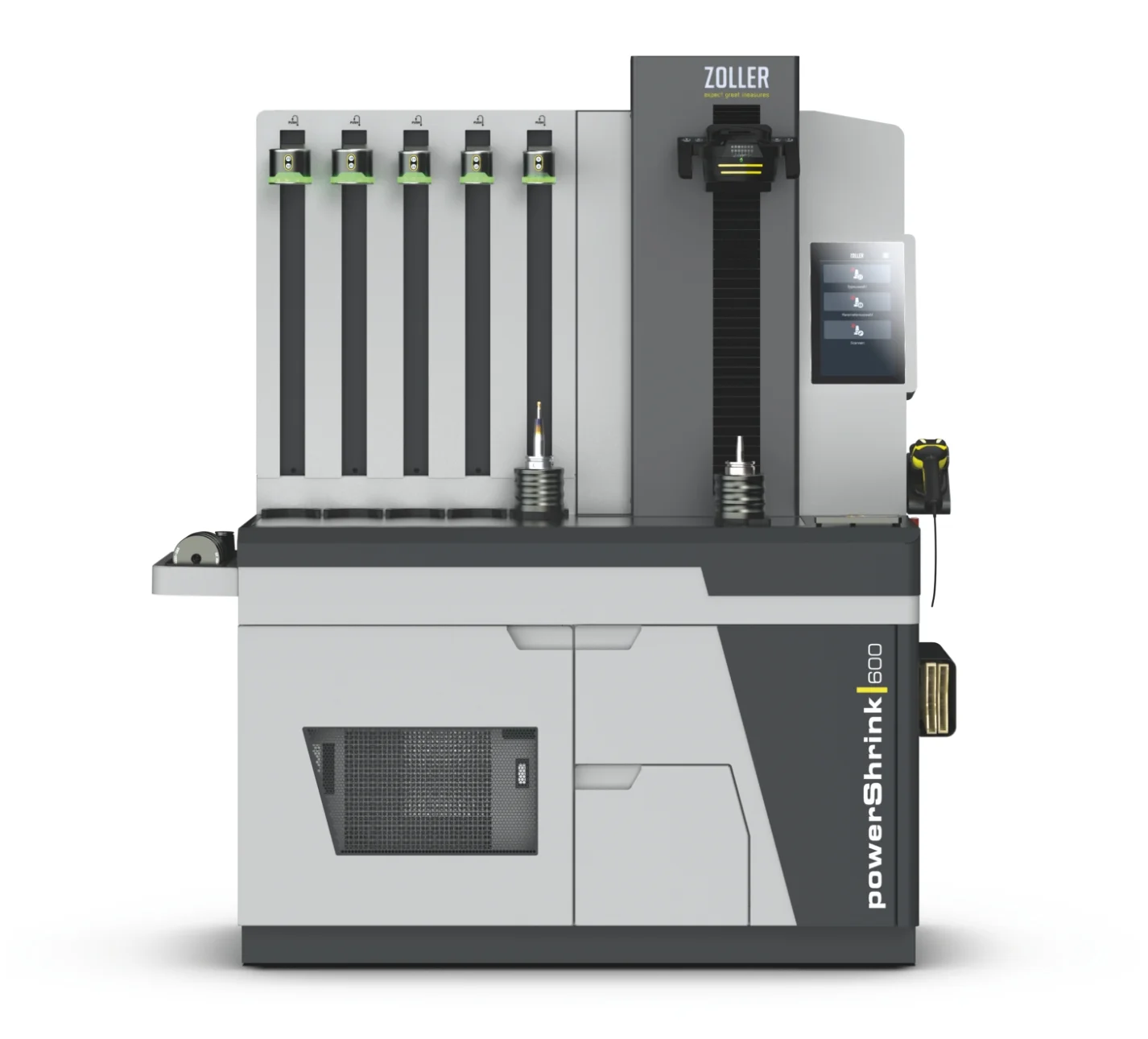

Stroj »powerShrink 600« je
voliteľne k dispozícii aj so štandardnými chladiacimi zvonmi.
Indukčná cievka
Indukčná cievka so systémom tienenia »var0ct«
Inteligentná indukčná cievka so systémom tienenia »varOct« – s ergonomickými rukoväťami na ľavej a pravej strane, vrátane membránových funkčných tlačidiel na pohyb cievky a aktiváciu procesu ohrevu. Vďaka maximálnemu vnútornému priemeru 45,8 mm je možné jednoducho nasadzovať a sňahovať aj nástroje s väčším priemerom rezných hrotov. Vnútorný priemer indukčnej cievky so systémom tienenia »varOct« sa dá pomocou aretácie rýchlo a jednoducho nastaviť ručne alebo voliteľne automaticky na požadovaný priemer.
ZOLLER »shrinkbyLight« je popri »coolbyLight« jednou z dvoch funkcií obslužného konceptu ZOLLER »actbyLight«. Toto voliteľné užívateľské rozhranie cievky prostredníctvom LED diód signalizuje, ktoré vinutia sú aktívne a či nastavený priemer zodpovedá zvolenému dátovému záznamu. Tým sa vylučuje nesprávne nastavenie cievky! Odsávanie spalín zabezpečuje ochranu obsluhy.
Dotykový monitor TFT
TFT dotykový monitor so softvérom ZOLLER »pilot«
13,3-palcový farebný TFT monitor
vhodný pre priemyselné použitie s dotykovým ovládaním a ovládacím softvérom ZOLLER »pilot« – presvedčí vás mimoriadne ostrým zobrazením a jednoduchým ovládaním prostredníctvom dotyku. Prehľadne štruktúrované grafické rozhranie softvéru vás pomocou veľkých funkčných plôch a farieb intuitívne prevedie procesom zmršťovania.
Os cievky
Plynulo pohyblivá os cievky
Plynulo pohyblivá os cievky – pre rýchly a pohodlný pohyb cievky. Pneumatické uvoľnenie upnutia osi, vysoko presné lineárne vedenie THK a protizávažie umožňujú obsluhe ergonomické pracovné postupy a dlhú životnosť. Maximálna dĺžka nástroja je 600 mm.
Vedenie chladiaceho krytu
Vedenie chladiacich klobúkov
Plynulé, lineárne, mechanické vedenie chladiacich zvonov – umožňuje presné a bezpečné umiestnenie chladiacich zvonov na vaše zmršťovacie upínacie puzdrá. Vyvažovacie závažie zabezpečuje, že chladiaci kryt pri uvoľňovaní pomocou mechanizmu „Push-to-Release“ neklesne náhle nadol. To je bezpečné a chráni pred zraneniami. Vedenie zároveň zabezpečuje, že chladiaci kryt sa pri nasadzovaní nedotkne rezných hrán a nemôže ich tak poškodiť.
Na výber je aj verzia s jednoduchým upevňovacím mechanizmom.
Pracovná plocha
Odolná a hladká pracovná plocha
Robustná a hladká pracovná plocha – z nehrdzavejúcej ocele ponúka dostatok priestoru na ohrev a chladenie vašich upínacích skľučovadiel.
Materiál je optimálne prispôsobený prijímacím nádobám, vďaka čomu je posúvanie nástroja ľahké, tiché a rýchle.
Odkladacia plocha na náradie
Odkladacia plocha na náradie
Odkladacia plocha na náradie – na odkladanie náradia s rukoväťou a rýchly prístup priamo na zariadení.
Ručný skener
Praktický ručný skener
Praktický ručný skener – pre rýchly a bezpečný štart vášho procesu zmršťovania. Stačí naskenovať kód DataMatrix na čipe ZOLLER »idChip« a všetky potrebné parametre zmršťovania sú ihneď k dispozícii v softvéri »pilot«.
Odkladacie dosky
Ergonomické odkladacie police
Ergonomické odkladacie dosky vľavo a vpravo – poskytujú priestor na umiestnenie čistiacich kefiek, ochranných rukavíc, chladiacich adaptérov a upínacích krúžkov v blízkosti pracovného priestoru, čím dopĺňajú ergonomickú obsluhu zariadenia.
Pod stolom
Pevný podstavec
Stabilný podstavec – vďaka mimoriadne robustnej konštrukcii tvorí dokonalý základ pre produkt s dlhou životnosťou. Na účely údržby a kontroly je možné otvoriť predné dvierka a vysunúť chladiaci box na vodu, ktorý je uložený na zásuvke.
Úložný priestor
Veľký úložný priestor
Veľký úložný priestor – pre chladiace komponenty, odsávanie spalín a na uloženie príslušenstva, ako je napr. zariadenie na zúženie rúrok. Všetky komponenty sú prehľadne a usporiadane uložené v troch priehradkách integrovaných pod stolom, vrátane výsuvnej zásuvky.
