»toolBalancer«
El sistema de balanceo con tecnología de vanguardia
y diseño ergonómico
Apostamos por el progreso inteligente
Con herramientas balanceadas de forma óptima y con alta precisión, logrará una mayor vida útil de las herramientas, un mayor tiempo de funcionamiento del husillo y una mejor calidad superficial de sus piezas. Con »toolBalancer«, no solo balanceará sus herramientas, sino toda su producción, logrando un balanceo perfecto entre sostenibilidad, eficiencia y progreso.

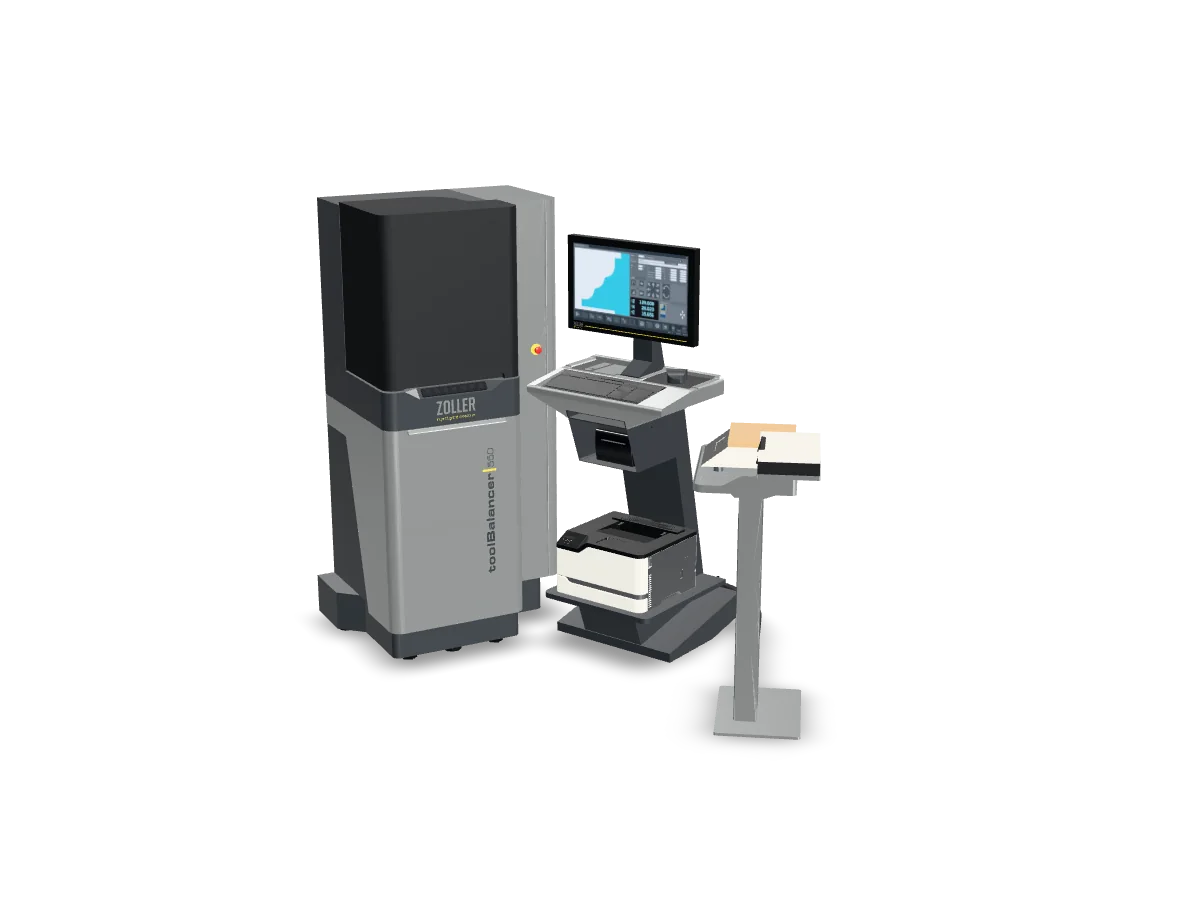

»toolBalancer 550« a tamaño real – en su propio taller
Con la realidad aumentada, el equipo aparece a escala real justo donde va a trabajar: rodéelo y compruebe el espacio y los accesos antes de hacer su pedido. En la computadora, gire y amplíe el modelo CAD aquí mismo.
- Ancho
- 1.54 m
- Profundidad
- 2.02 m
- Altura
- 1.73 m
- Superficie ocupada
- 3.11 m²
Dimensiones exteriores del modelo CAD en esta configuración; pueden variar según el equipamiento.
Escanee el código QR y coloque el equipo a tamaño real en su espacio, con iPhone, iPad o un dispositivo Android con ARCore.
Comprobado por TÜV y UL/CSA.
Base sólida de 500 kg.
Mejores resultados de equilibrado: < 0.4 gmm.
La interacción de alto rendimiento
Cubierta de seguridad »twinPanel«
Cubierta de seguridad »twinPanel«
Corresponde a la norma DIN ISO 21940-23 clase C60 para una seguridad máxima.
El «disco sacrificable» interior absorbe la suciedad, por ejemplo, los restos de refrigerante, así como los daños causados por piezas que se desprenden. De este modo, se tiene en cuenta el proceso muy importante y a menudo ignorado del envejecimiento de los discos protectores, que se produce por el uso diario. Gracias al cambio rápido y económico del disco sacrificable, el ZOLLER »twinPanel« garantiza la seguridad de sus operarios de forma permanente.
Husillo de alta precisión
Husillo de alta precisión
Admite prácticamente cualquier portaherramientas con el adaptador de equilibrado correspondiente. El husillo gira la herramienta en función del peso con una velocidad regulable de 400 a un máximo de 1,200 revoluciones por minuto y mide el desequilibrio con una precisión de < 0.4 gmm.
En el diseño del husillo de alta precisión, ZOLLER prestó especial atención al proceso de cambio de adaptadores seguro y certificado. Un elemento de diseño especial evita accidentes y daños causados por adaptadores de equilibrado mal atornillados en el husillo.
Compartimento para adaptadores
Compartimento para adaptadores con tapa frontal basculante
Tres puntos de descarga para un cambio de adaptador ergonómico, rápido y sin dañar la espalda, sin necesidad de agacharse.
Hueco para horquilla
Hueco para horquilla
Para una instalación flexible y un transporte sencillo del »toolBalancer« en su planta de producción con ayuda de una carretilla elevadora.
Software de operación ZOLLER
Software de manejo sencillo de ZOLLER
La representación gráfica estructurada guía de forma intuitiva al operador a través del proceso de medición y equilibrado.
La configuración de la máquina se realiza mediante la entrada de los datos geométricos de la herramienta. Todos los datos se almacenan en la base de datos y están disponibles para su uso posterior.
Unidad de control »cockpit«
Unidad de control independiente »cockpit«
La altura, la posición y la inclinación del monitor se pueden ajustar, y el monitor se desplaza fácilmente a la posición deseada, lo que facilita el manejo del software.
Además del manejo táctil, el »cockpit« ofrece la posibilidad de introducir datos mediante ratón y teclado, así como compartimentos para impresoras de etiquetas y láser, escáneres manuales y herramientas como llaves Allen.
Cubierta de seguridad »twinPanel«
Cubierta de seguridad »twinPanel«
Cubierta de seguridad »twinPanel«
Corresponde a la norma DIN ISO 21940-23 clase C60 para una seguridad máxima.
El «disco sacrificable» interior absorbe la suciedad, por ejemplo, los restos de refrigerante, así como los daños causados por piezas que se desprenden. De este modo, se tiene en cuenta el proceso muy importante y a menudo ignorado del envejecimiento de los discos protectores, que se produce por el uso diario. Gracias al cambio rápido y económico del disco sacrificable, el ZOLLER »twinPanel« garantiza la seguridad de sus operarios de forma permanente.
Husillo de alta precisión
Husillo de alta precisión
Husillo de alta precisión
Admite prácticamente cualquier portaherramientas con el adaptador de equilibrado correspondiente. El husillo gira la herramienta en función del peso con una velocidad regulable de 400 a un máximo de 1,200 revoluciones por minuto y mide el desequilibrio con una precisión de < 0.4 gmm.
En el diseño del husillo de alta precisión, ZOLLER prestó especial atención al proceso de cambio de adaptadores seguro y certificado. Un elemento de diseño especial evita accidentes y daños causados por adaptadores de equilibrado mal atornillados en el husillo.
Compartimento para adaptadores
Compartimento para adaptadores
Compartimento para adaptadores con tapa frontal basculante
Tres puntos de descarga para un cambio de adaptador ergonómico, rápido y sin dañar la espalda, sin necesidad de agacharse.
Hueco para horquilla
Hueco para horquilla
Hueco para horquilla
Para una instalación flexible y un transporte sencillo del »toolBalancer« en su planta de producción con ayuda de una carretilla elevadora.
Software de operación ZOLLER
Software de operación ZOLLER
Software de manejo sencillo de ZOLLER
La representación gráfica estructurada guía de forma intuitiva al operador a través del proceso de medición y equilibrado.
La configuración de la máquina se realiza mediante la entrada de los datos geométricos de la herramienta. Todos los datos se almacenan en la base de datos y están disponibles para su uso posterior.
Unidad de control »cockpit«
Unidad de control »cockpit«
Unidad de control independiente »cockpit«
La altura, la posición y la inclinación del monitor se pueden ajustar, y el monitor se desplaza fácilmente a la posición deseada, lo que facilita el manejo del software.
Además del manejo táctil, el »cockpit« ofrece la posibilidad de introducir datos mediante ratón y teclado, así como compartimentos para impresoras de etiquetas y láser, escáneres manuales y herramientas como llaves Allen.
Llegue a su destino de manera segura y rápida
»toolBalancer« hace que el balanceo de herramientas sea muy sencillo: gracias a la cubierta de seguridad »twinPanel« de diseño ergonómico, al cómodo teclado de membrana, al compartimento para adaptadores de balanceo y a los compartimentos en la amplia zona de trabajo.
El software de manejo de ZOLLER, con su representación gráfica estructurada, guía de forma intuitiva al operador a través del proceso de medición y balanceo. Mediante las opciones de software correspondientes, todas las aplicaciones de balanceo están disponibles en 1 o 2 planos, como la compensación fija con tornillos de balanceo o el uso de anillos para balanceo o el balanceo mediante la eliminación de material, como el taladrado o el fresado.

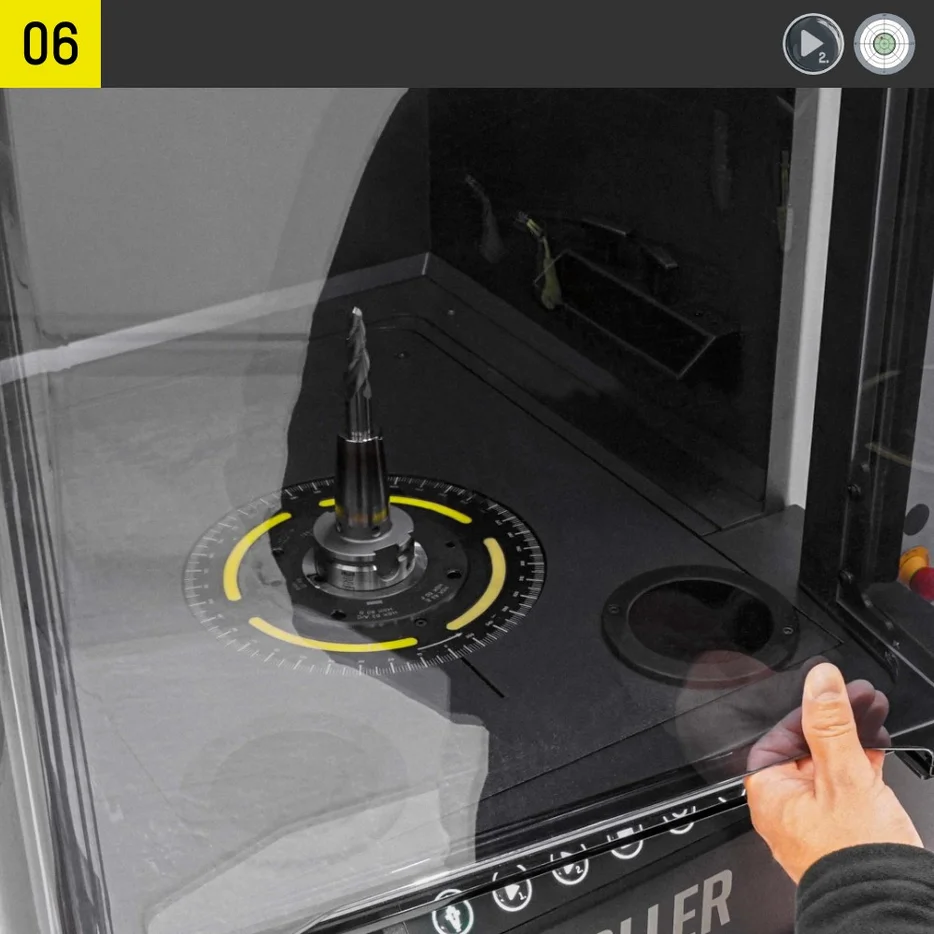

Abrir la cubierta, soltar la sujeción, girar
la herramienta 180° y amarrar.
Abrir la cubierta, corregir
el desequilibrio (por ejemplo, mediante tornillos de equilibrado).

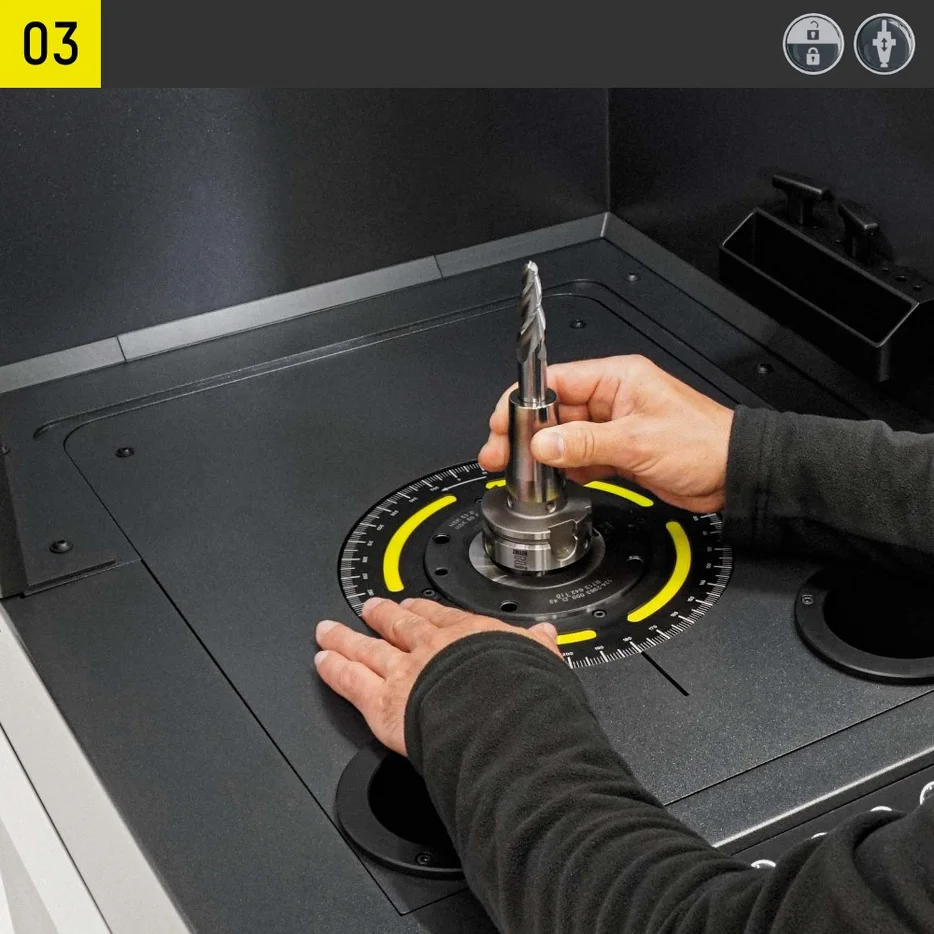

Abrir la cubierta,
insertar la herramienta y amarrar.

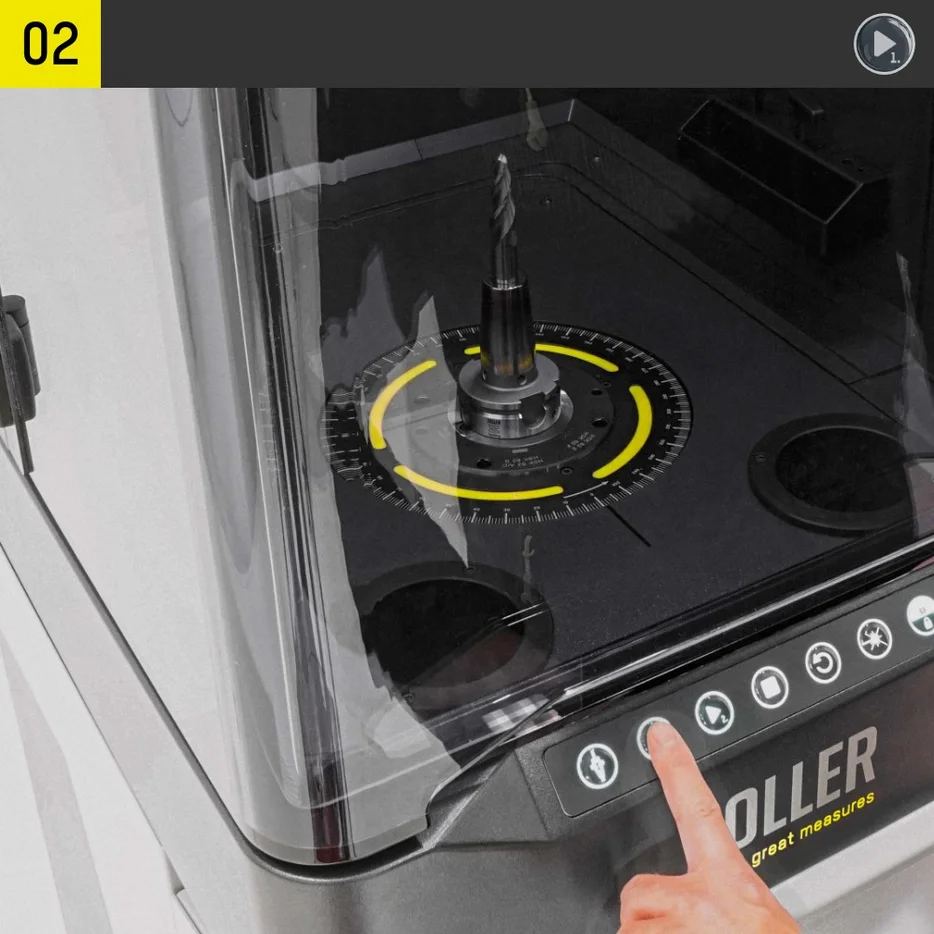

Cerrar la cubierta e iniciar el ciclo 1.

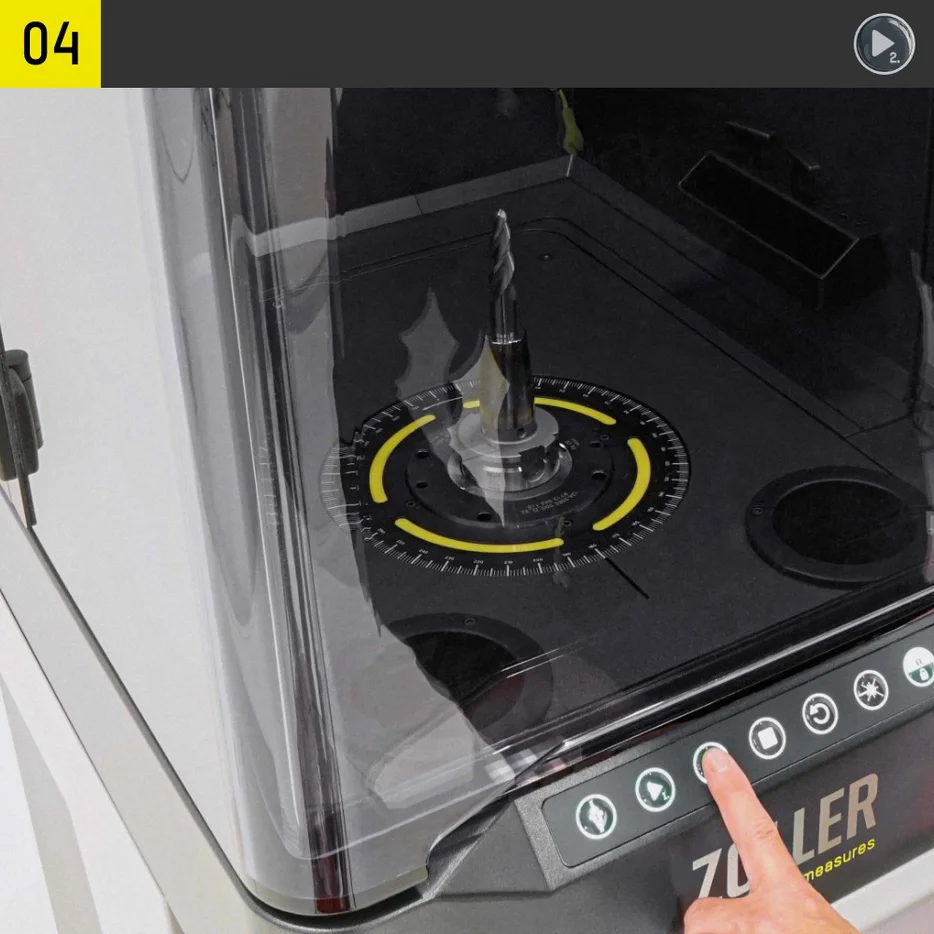

Cerrar la cubierta e iniciar el ciclo 2.
Cerrar la cubierta e iniciar el ciclo de control,
resultados de medición del ciclo de control.
Nuestros adaptadores, confiables y exactos

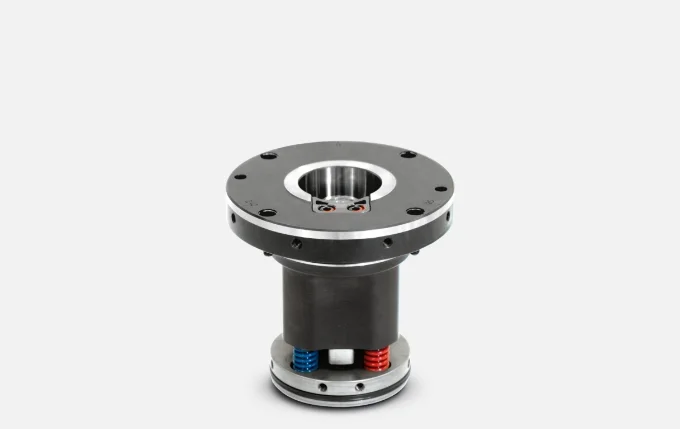

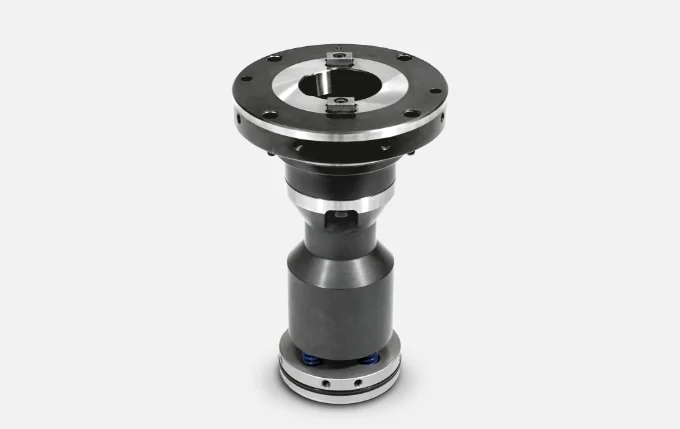

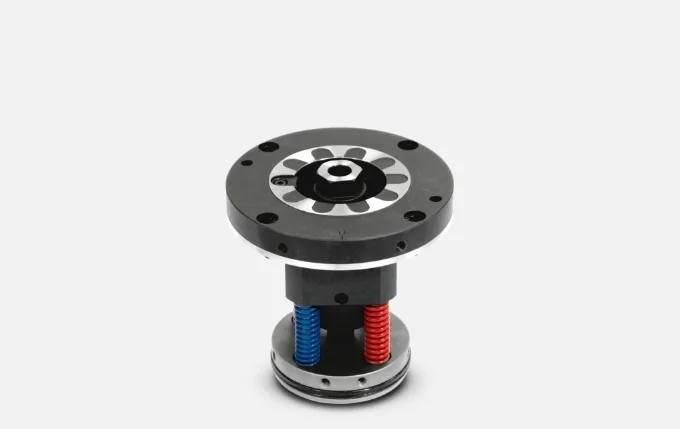

La selección de adaptadores de equilibrado ZOLLER de alta precisión, con su diseño único, le permite una sujeción mecánica y, sobre todo, segura de portaherramientas SK, HSK y de cono de mango poligonal con una precisión de repetición sin precedentes.
Otros adaptadores disponibles bajo pedido.
Desde el centro hacia la máxima precisión

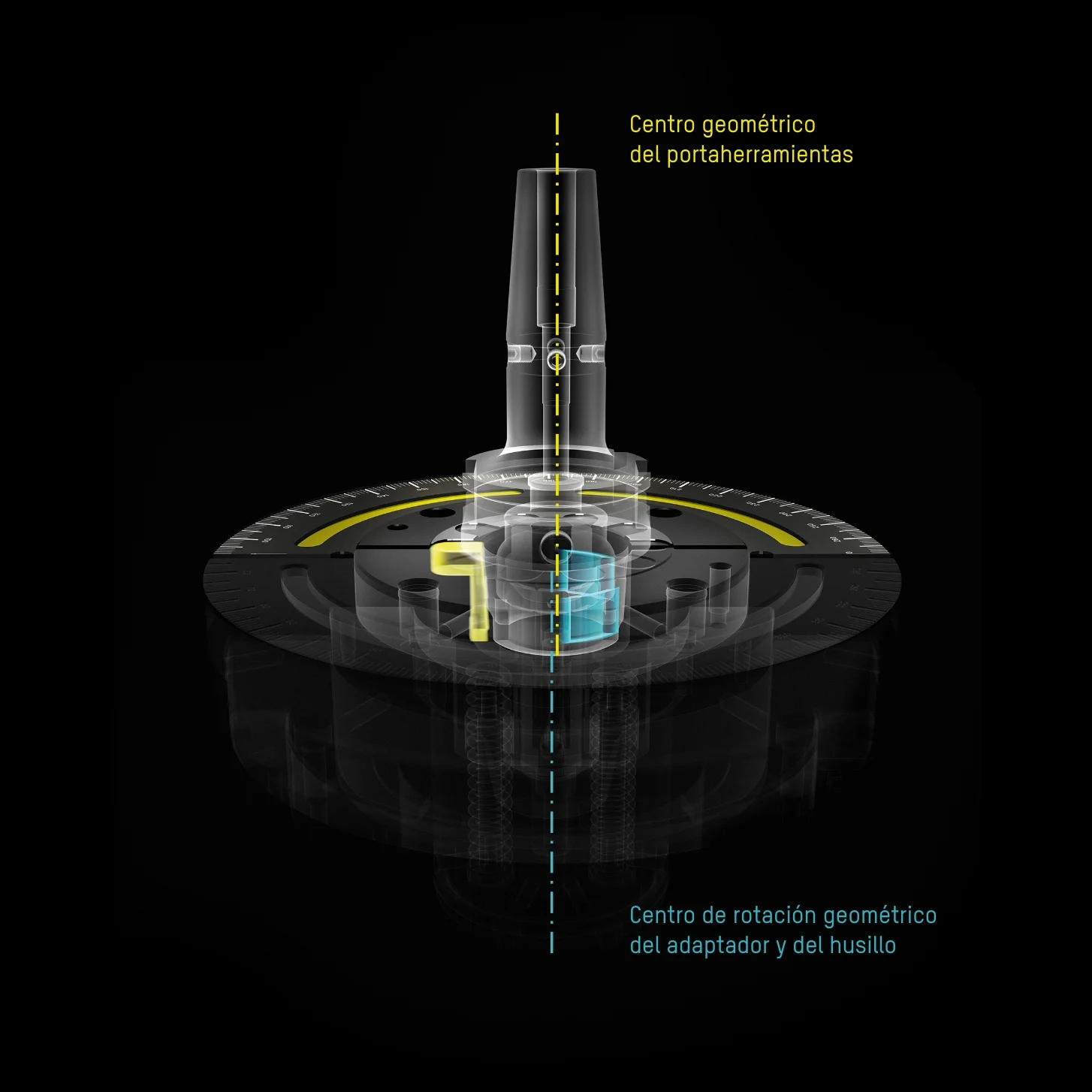

El desbalanceo de las herramientas se debe a un diseño asimétrico y a la consiguiente distribución asimétrica de la masa. »toolBalancer« aborda el problema con un enfoque coherente: para medir y equilibrar las herramientas utiliza un desplazamiento respecto al centro en el adaptador de equilibrado, lo que permite realizar el proceso de medición y corrección de forma precisa y eficiente.
El adaptador de equilibrado con desplazamiento respecto al centro está diseñado con un sistema de dos puntos y una pieza de presión. Esto da como resultado una señal del sensor más grande y mejor medible y garantiza resultados de equilibrado de alta precisión, en particular con una alta calidad de equilibrado y un desequilibrio pequeño.
Balancear significa tranquilidad para las herramientas
Cuando las herramientas en rotación no giran de manera uniforme, se producen oscilaciones. Estas pueden provocar un mayor desgaste de herramienta, una pérdida de calidad en las superficies y cargas adicionales en los husillos de la máquina, incluso a bajas velocidades. Por lo tanto, revise regularmente sus herramientas en un equipo de equilibrado de ZOLLER.
Obtenga más información sobre las ventajas del equilibrado con la solución ZOLLER.

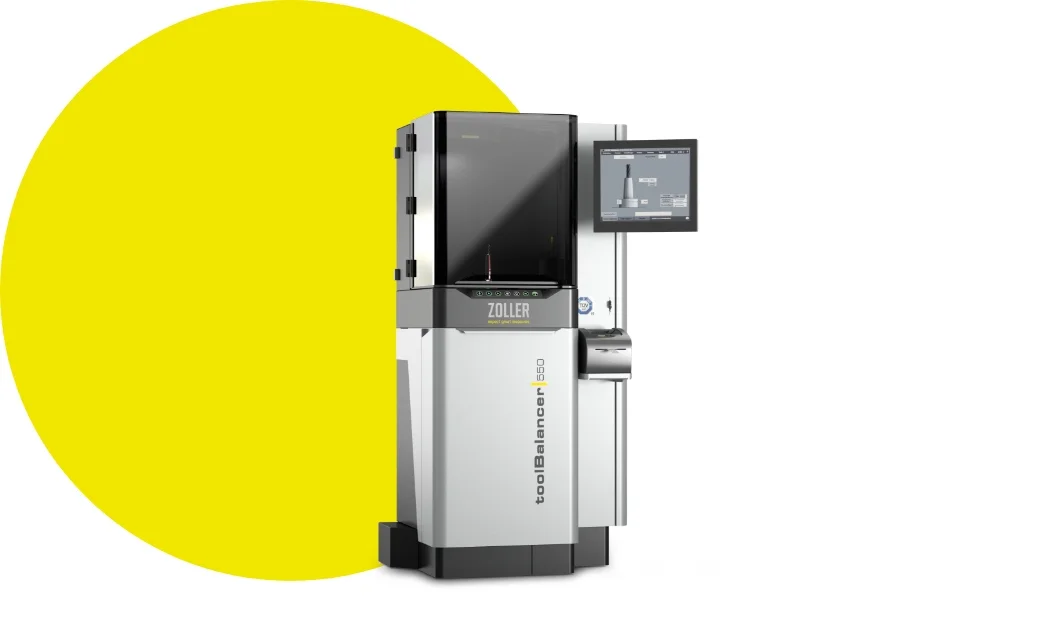

»toolBalancer 550«
¡Elija de forma sencilla y clara o póngase en contacto con nosotros! Diámetro máximo de la herramienta: 480 mm, longitud máxima de la herramienta: 550 mm

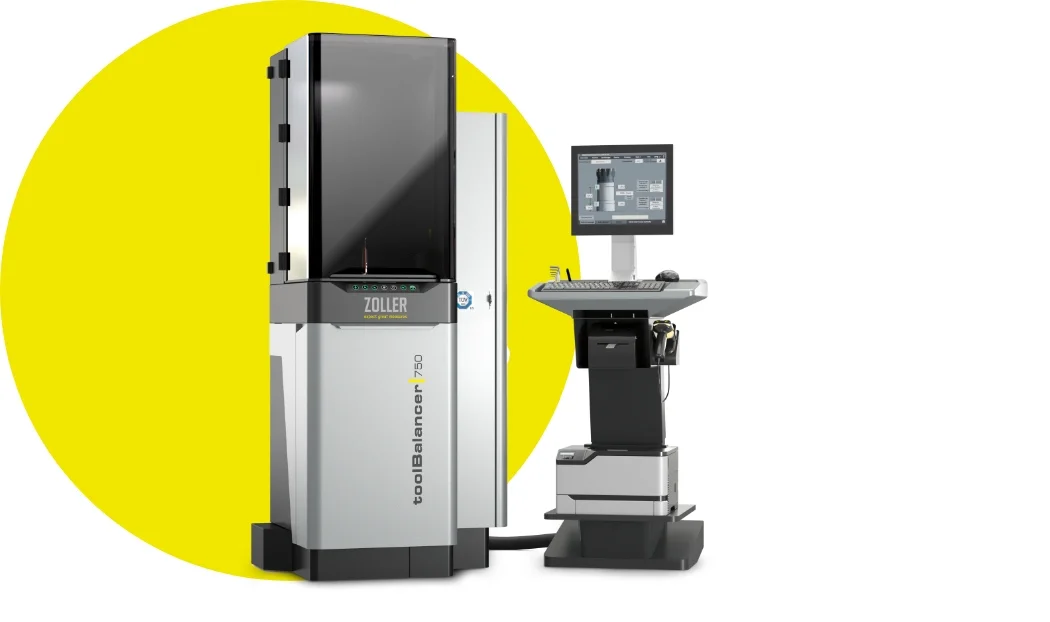

»toolBalancer 750«
¡Elija de forma sencilla y clara o póngase en contacto con nosotros! Diámetro máximo de la herramienta: 480 mm, longitud máxima de la herramienta: 750 mm
