Almacén vertical automático
La herramienta viene a usted
El »highTower« de ZOLLER es un almacén vertical automático para herramientas, componentes de herramientas y medios de producción. Con solo presionar un botón, lleva la bandeja correcta a la abertura de acceso, a una altura de trabajo ergonómica.
Las bandejas se almacenan en dos columnas, en la parte delantera y trasera del equipo. Un extractor situado en el centro recoge la bandeja solicitada, la pone a disposición y después la devuelve a una ubicación libre. Se acabaron las búsquedas y los desplazamientos: sus herramientas permanecen limpias, seguras y ordenadas.
30 m
altura máxima del equipo
Desde 2,550 mm, adaptada a su local en pasos de 100 mm
555 kg
carga útil por bandeja
Incluso las herramientas completas pesadas y los dispositivos de sujeción se almacenan de forma segura
25 mm
retícula de ubicaciones
Un sensor mide la altura en cada bandeja: cada una recibe exactamente el espacio que necesita
¿Cuántas bandejas caben en su »highTower«?
Depende de dos cosas: de la altura del equipo y de la altura de sus herramientas. Ajuste ambas y la calculadora mostrará al instante cuántas bandejas y ubicaciones de herramientas obtiene aproximadamente.
–Bandejas
–Ubicaciones de herramientas
–m² de superficie de almacenamiento
Valor orientativo sin garantía. ZOLLER elabora con usted el diseño definitivo: distribución de bandejas, insertos para herramientas y dimensiones del equipo.
Solicitar un diseñoAsí calcula la calculadora
- El »highTower« almacena las bandejas en dos columnas, delante y detrás. De la altura del equipo se descuentan la base abajo (150 mm) y el cabezal con el accionamiento arriba (500 mm); en la columna delantera, además, la abertura de acceso a 900 mm de altura de trabajo, dintel incluido.
- Distancia entre bandejas = bandeja (55 mm) + altura de la herramienta + 20 mm de holgura, redondeada al alza a la retícula de ubicaciones de 25 mm.
- Ubicaciones de herramientas por bandeja: retícula de los insertos para herramientas de ZOLLER (72 mm; 95 mm para HSK-A100 y SK 50) o diámetro de la herramienta + 10 mm, con 40 mm de margen; como máximo tantas herramientas como permite la carga útil de 555 kg.
- Superficie ocupada según las dimensiones del equipo: ancho = ancho de bandeja + 330 mm, profundidad = 2 × profundidad de bandeja + 1,092 mm.
- La base, el cabezal y la abertura de acceso son supuestos. ZOLLER planifica con usted en detalle alturas de herramienta mixtas, insertos para herramientas especiales y varias aberturas de acceso.
Seguro. Ergonómico. Adaptable.
Abertura de acceso a una altura de trabajo ergonómica
Una cortina de luz detiene el equipo en cuanto alguien interviene
Aberturas de acceso adelante, atrás o en varios pisos
Adaptable en cualquier momento a nuevas herramientas e inventarios
Parte de su gestión de herramientas
En ZOLLER TMS Tool Management Solutions, el »highTower« está previsto como hardware opcional para los complementos »z.Stock« y »z.Resources«.

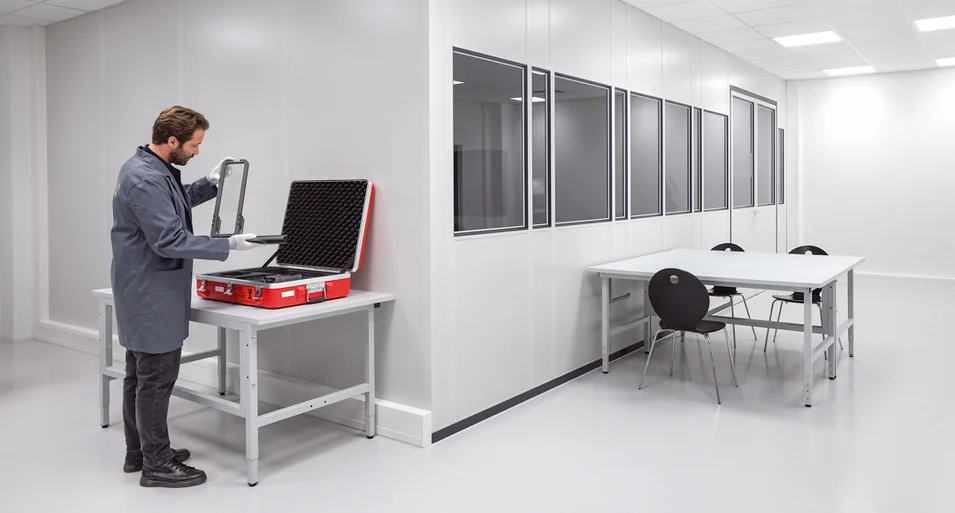

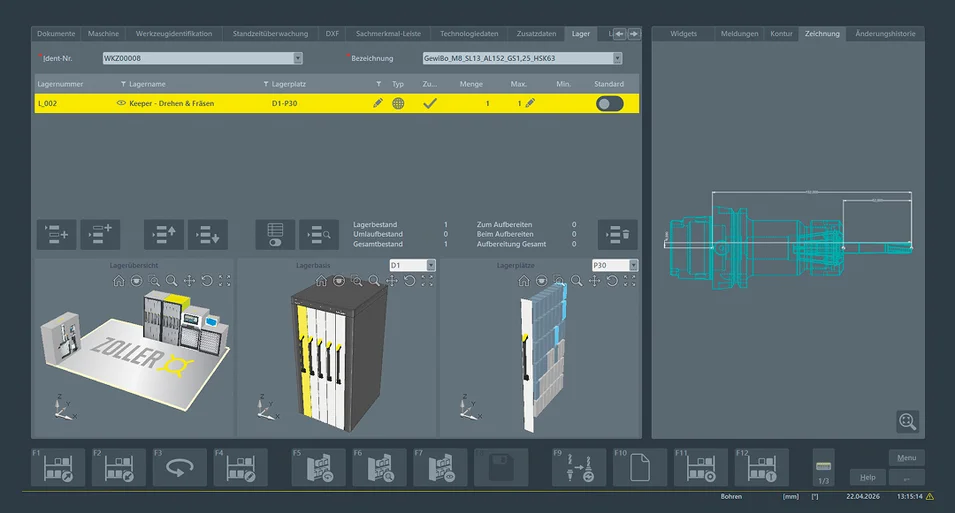

»z.Stock« muestra inventarios y ubicaciones en la gestión de ubicaciones en 3D, hace visibles en todo momento la disponibilidad y los lugares de uso y genera propuestas de pedido automáticamente. »z.Resources« organiza de forma centralizada los equipos de inspección, los calibres y los dispositivos de sujeción, en relación con la pieza y la hoja de ajuste.
En uso en la propia ZOLLER
En la sede de ZOLLER Inc. en Ann Arbor, Michigan, funcionan tres almacenes verticales de unos 8 m de altura cada uno. Almacenan herramientas grandes y pesadas (las piezas más pequeñas se guardan en gabinetes de herramientas de ZOLLER) y las refacciones que se envían a diario a los clientes.
El almacén lleva la bandeja con la pieza correcta directamente al empleado. En estantes, solo las refacciones necesitarían el doble de superficie.
