Komple takımlar birkaç bileşenden oluşur – genellikle bir takım tutucu, bir takım taşıyıcı ve kesici elemanlar. Bu bileşenlere ait veriler, ZOLLER TMS Tool Management Solutions takım ve takım verisi yönetim sisteminde genellikle ana veri ve 2D ile 3D grafikler olarak bulunur. Grafik montaj fonksiyonu sayesinde komple takımlar hızlı, basit ve güvenilir şekilde sanal olarak oluşturulabilir ve bir veri kaydı olarak kaydedilebilir.
Yalnızca uyumlu bileşenler birleştirilir
Bunun için iş planlamacıları önce ZOLLER TMS Tool Management Solutions yazılımındaki listelerden bileşenleri seçer. Serbestçe seçilebilen çok sayıda arama kriteri bunu çok kolaylaştırır. Örneğin bileşenler işleme yöntemlerine göre sembolik grafiklere, takım tutucu boyutlarına ve tiplerine (ISO ve DIN'e uygun) veya kesici kenarlar için gereken kesme çemberi çaplarına göre seçilebilir.
Ek "arayüz kodlama" fonksiyonu hızlı ve güvenilir seçim için özellikle avantajlıdır. Seçilen bileşenlerin arayüzlerini otomatik olarak kontrol eder. Bileşenler DIN standartlarına göre düzenlendiğinde tekil bileşen kütüphanesi uyumsuz elemanları otomatik olarak filtreler. Bu sayede örneğin 10 mm çaplı Weldon saplı takımlar yalnızca aynı boyut ve tipteki tutucularla birleştirilebilir. Bu, komple takımların montajında azami süreç güvenliği sağlar.
Uygun tekil bileşenler seçildikten sonra ölçüleri içeren bir 2D grafik otomatik olarak oluşturulur. Bu grafik diğerlerinin yanı sıra bir sapın sıcak geçme ile bağlanacağı veya vidalanacağı uzunlukları içerir. Ayrıca 2D grafik, NC programında ön ayar ve ölçüm için gereken komple takımın varsayılan sıfır noktasını gösterir.
Fotogerçekçi modelleri görüntüleyin
Tek bir tuşla komple takımların katı modelleri oluşturulabilir. Oluşturulan 3D modeller ardından ZOLLER z.One veri tabanına kaydedilir. Bu grafikler ilgili CAD/CAM sistemlerinde programlama için temel oluşturur.
Çok çeşitli CAD/CAM sistemleri bu verileri bir ZOLLER arayüzü aracılığıyla içe aktarabilir. Bu, üretim şirketlerinin CAM sistemi seçiminde kısıtlanmadığı anlamına gelir. CAD/CAM yazılımlarını da kolayca ve sorunsuz şekilde değiştirebilirler.
Net eşleştirme

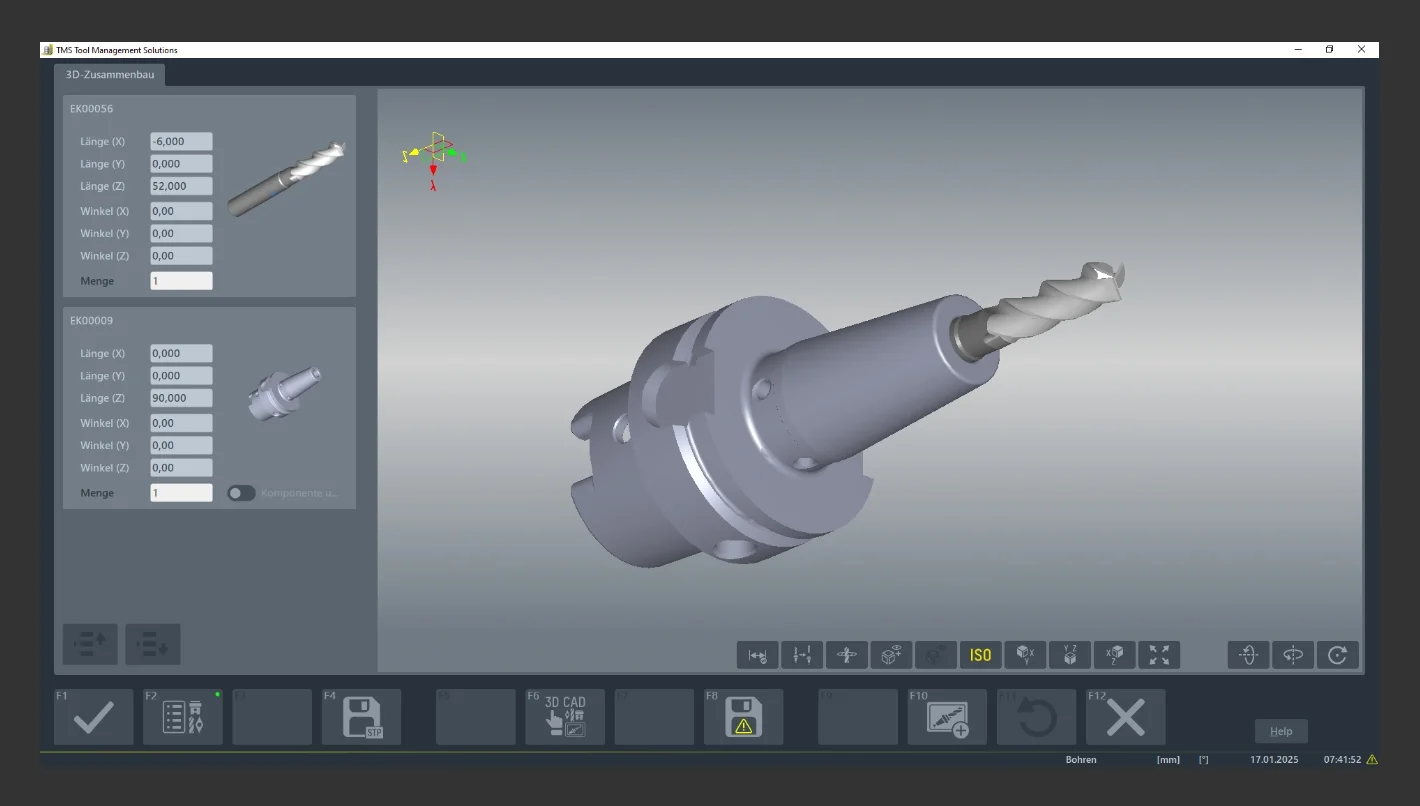

İş planlamacılarının montaj için gereken bileşenleri hızlı ve kolayca tanımlayıp belirleyebilmesi için komple takımların 3D modellerindeki grafik montaj görünümü bileşenleri farklı renklerde gösterir. Grafiklere tıklandığında yazılım modülü yanında gösterilen listelerdeki ilgili bileşenleri vurgular. Bu sayede montaj uzmanları bu bileşenleri güvenilir şekilde tanır ve yüksek süreç güvenliğiyle monte eder.
Özel genişletme
Birçok üretim tesisi özel olarak tasarlanmış takımlar kullanır. Bunlar da ZOLLER TMS Tool Management Solutions yazılımına aktarılabilir. Bunun için 3D CAD sisteminde STEP formatında dosyalar oluşturup ZOLLER »z.One« veri tabanına kaydetmek yeterlidir. Elbette grafik montaj fonksiyonu farklı işleme yöntemleri için her tür komple takım setinin montajını mümkün kılar. Böylece taşlama diski setleri ve radyal simetrik olmayan tornalama takımları, frezeleme ve delme takımlarıyla aynı yöntemlerle seçilen bileşenlerden otomatik olarak tasarlanabilir. Kesinlikle DIN standartlarına göre tasarlanmış ve boyutlandırılmış bileşenlerde sistem, bileşenlerin arayüzlerinin birbirine uyup uymadığını ve montajın mümkün olup olmadığını otomatik olarak kontrol eder. Böylece grafik montaj özelliği, üretim tesislerinin komple takımları monte ederken özellikle verimli ve güvenilir çalışmasını sağlar. Bu da teslim sürelerini kısaltır, esnekliği artırır ve maliyetleri düşürür.
