Diş diş probun odağında

Elektronik ölçüm probu, talaş yüzeylerinin form ve konum sapmalarını, olukların hatvesini ve oluk yönünü belirlemek için alttan kesilmiş yüzeylerdeki ölçümlerde ZOLLER sensör sistemini tamamlar. Entegre CNC Y ekseni sayesinde »hobCheck« optik taşıyıcısı, düz ve helisel oluklu dişli kesme takımlarının ekonomik eksiksiz ölçümü için benzersiz olanaklar sunar.

Ölçüm programları

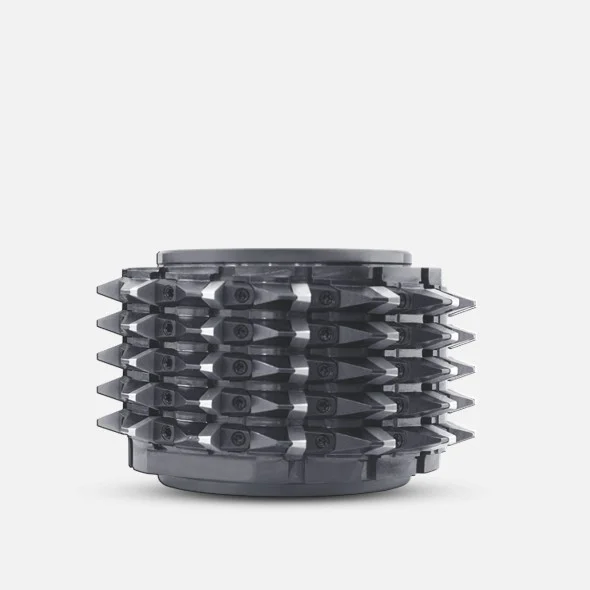

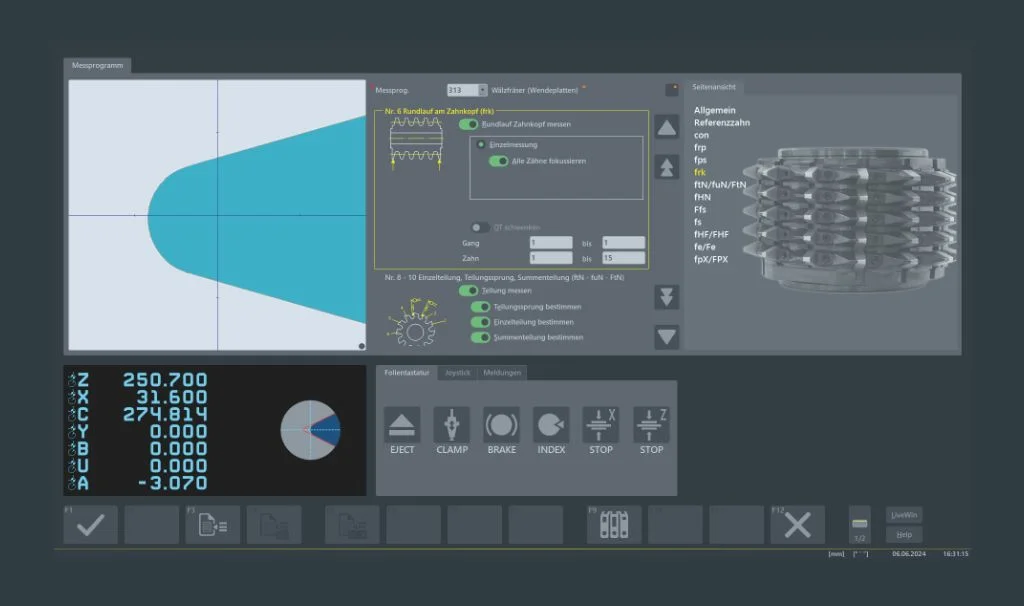

Ölçüm programı 313

DIN 3968'e dayalı kapsamlı değerlendirmeyle değiştirilebilir uçlu silindirik azdırma frezelerinin ölçümü için. Diğerlerinin yanı sıra diş başında eş merkezlilik sapması, olukların tekil ve toplam hatvesi ile hatve sıçraması, oluk yönü, diş kalınlığı ve freze hatve yüksekliği belirlenir.

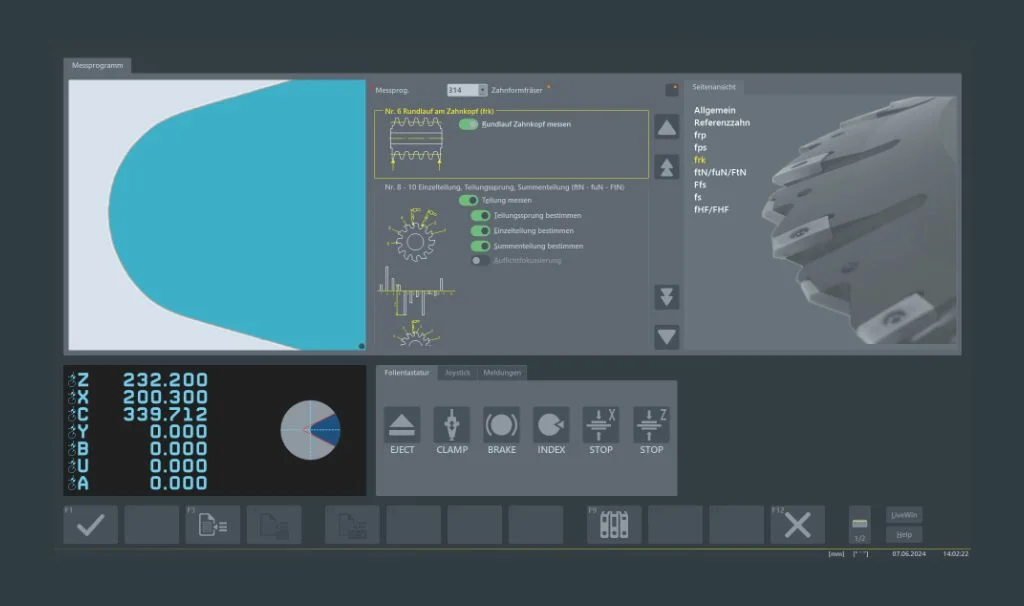

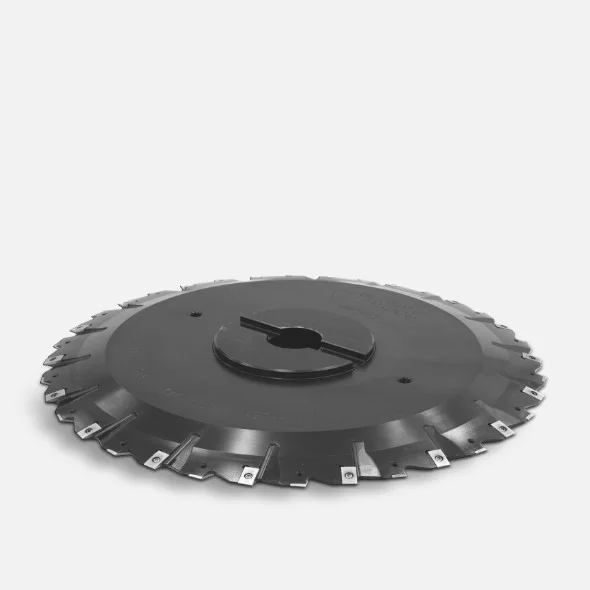

Ölçüm programı 314

DIN 3968'e dayalı kapsamlı değerlendirmeyle diş formu frezelerinin ölçümü için. Diğerlerinin yanı sıra diş tepesinde eş merkezlilik sapması, olukların tekil ve toplam hatvesi ile hatve sıçraması, oluk yönü, diş kalınlığı, kavrama açısı 1 ve 2 belirlenir.

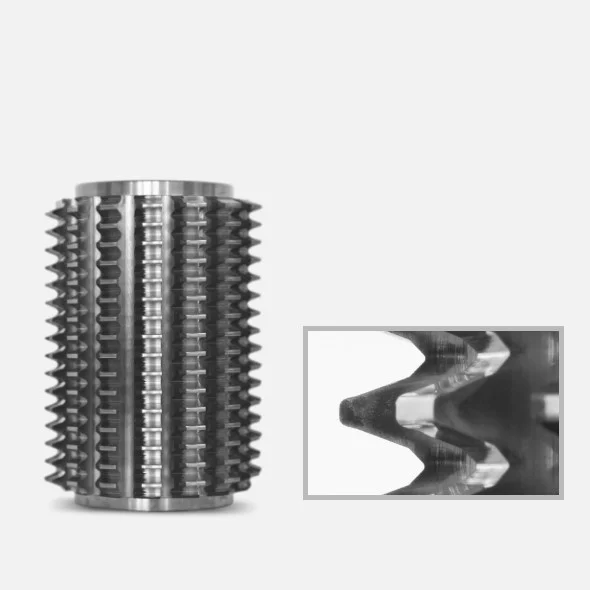

Ölçüm programı 315

Silindirik azdırma frezelerinde protüberansın ölçümü için. Protüberans miktarı, yüksekliği ve açısı ile sol ve sağ diş yanağındaki kenar kırma yüksekliği belirlenir.

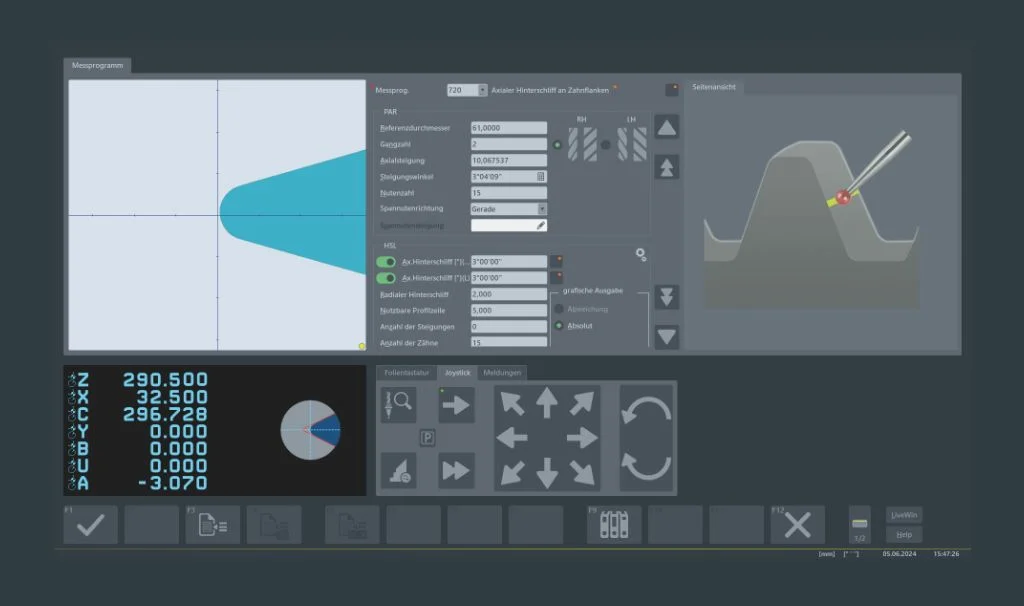

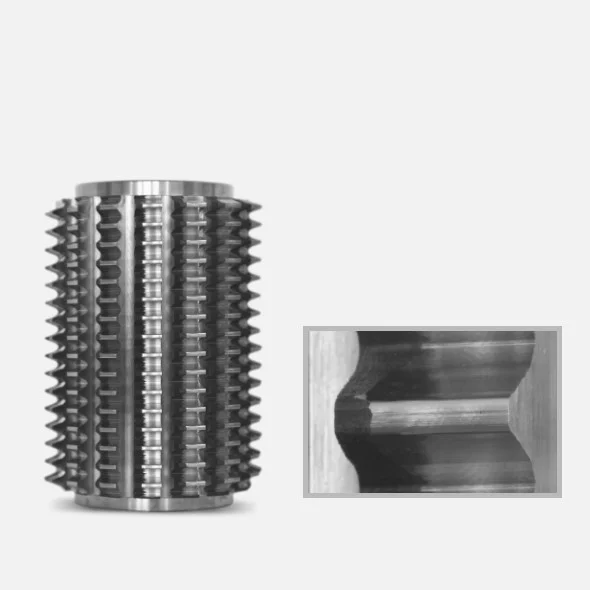

Ölçüm programı 720

Azdırma frezelerinin diş yanaklarındaki eksenel boşaltmanın ölçümü için. Boşaltmanın tam konturu tarama probuyla kaydedilir ve analiz edilir.

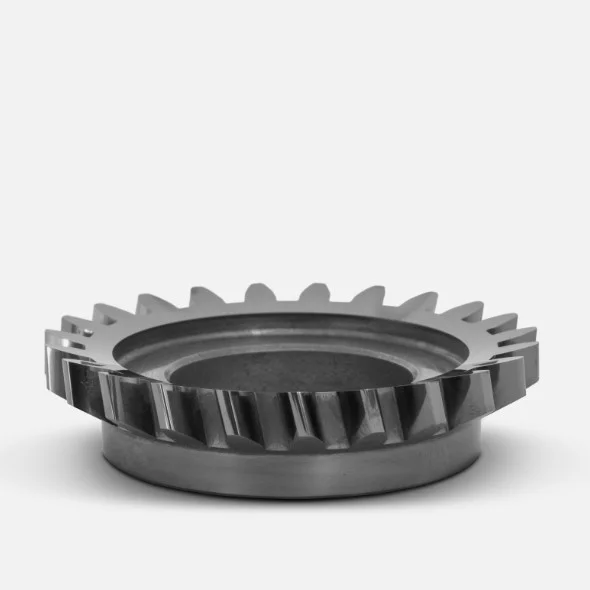

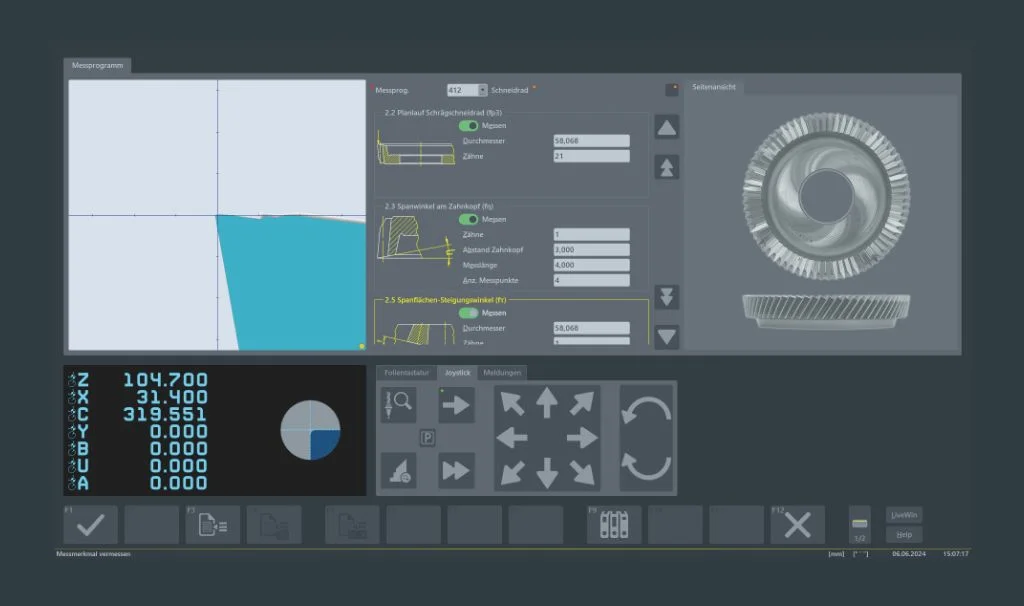

Ölçüm programı 412

DIN 1829'a göre değerlendirmeyle ölçüm probuyla dişli açma çarklarının dokunsal ölçümü için. Düz ve helisel dişli açma çarkları ölçülebilir. Eksenel salgı, diş tepesindeki talaş açısı ve talaş yüzeyi eğim açısı (helisel dişli açma çarkları için) belirlenir.

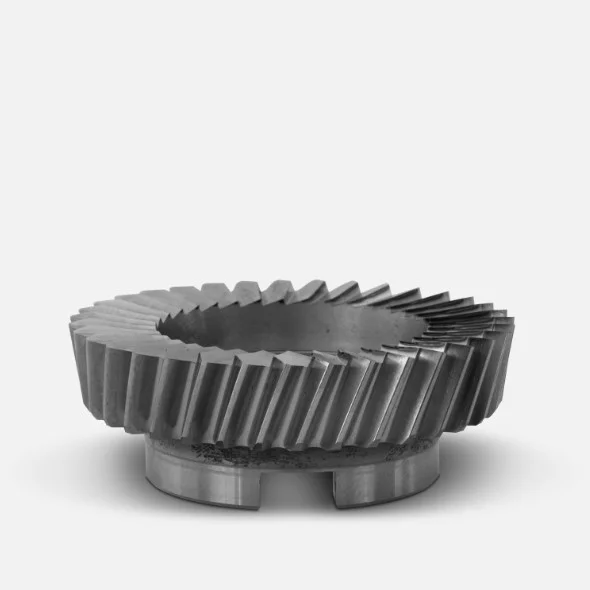

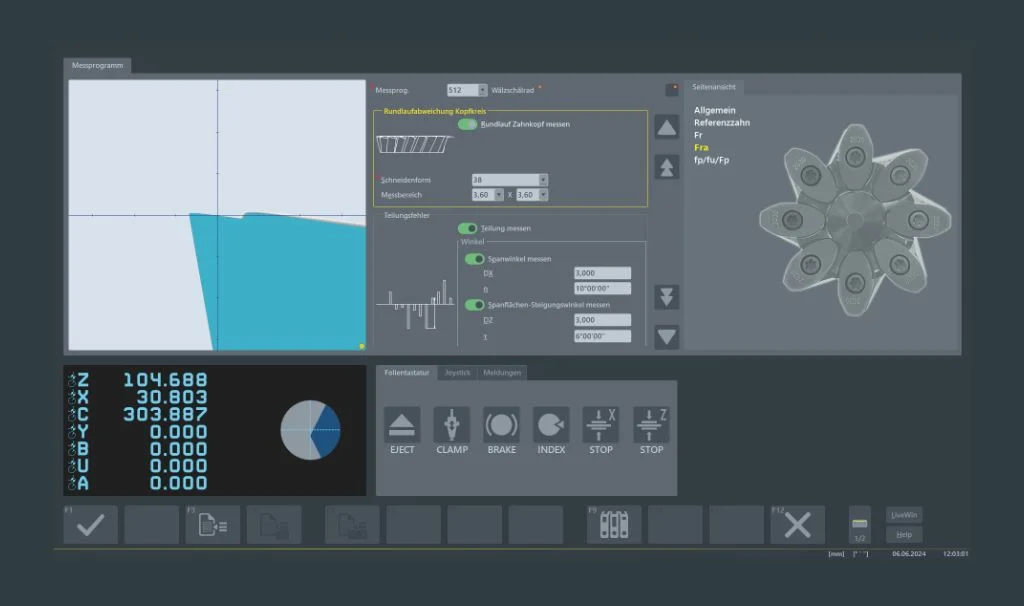

Ölçüm programı 512

DIN 1829'a göre değerlendirmeyle dişli açma çarklarının arkadan ve üstten aydınlatmada ölçümü için. Program bölüm ve tepe dairesindeki eş merkezlilik sapmasını, sol/sağ tekil hatve sapmasını, sol/sağ hatve sıçramasını, sol/sağ toplam hatve sapmasını, diş kalınlığı değişimini, diş tepesindeki talaş açısını ve talaş yüzeyi eğim açısını belirler.

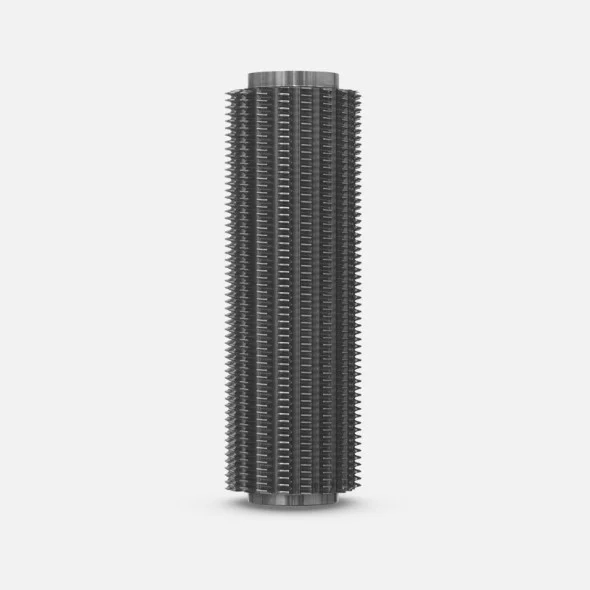

Ölçüm programı 482

Silindirik azdırma frezelerinin çevresindeki ve talaş boşluğundaki dişlerin otomatik görüntülenmesi için. En büyük aşınmanın hızlı ve kolay belirlenmesi için ölçüm işlevi dahil kesici kenar görüntülerinin gösterimi. Bu, yeniden bileme sürecinin optimize edilmesini sağlar ve ne fazla ne de az bileme yapılmasını güvence altına alır.

Muayene ve ölçüm: avantajlarınız

ZOLLER ile takım muayenesinde nelerin mümkün olduğunu öğrenin: süreç odaklı muayenelerden SKP, pürüzlülük ve dijital ikiz oluşturmaya kadar üst düzey analizler.
