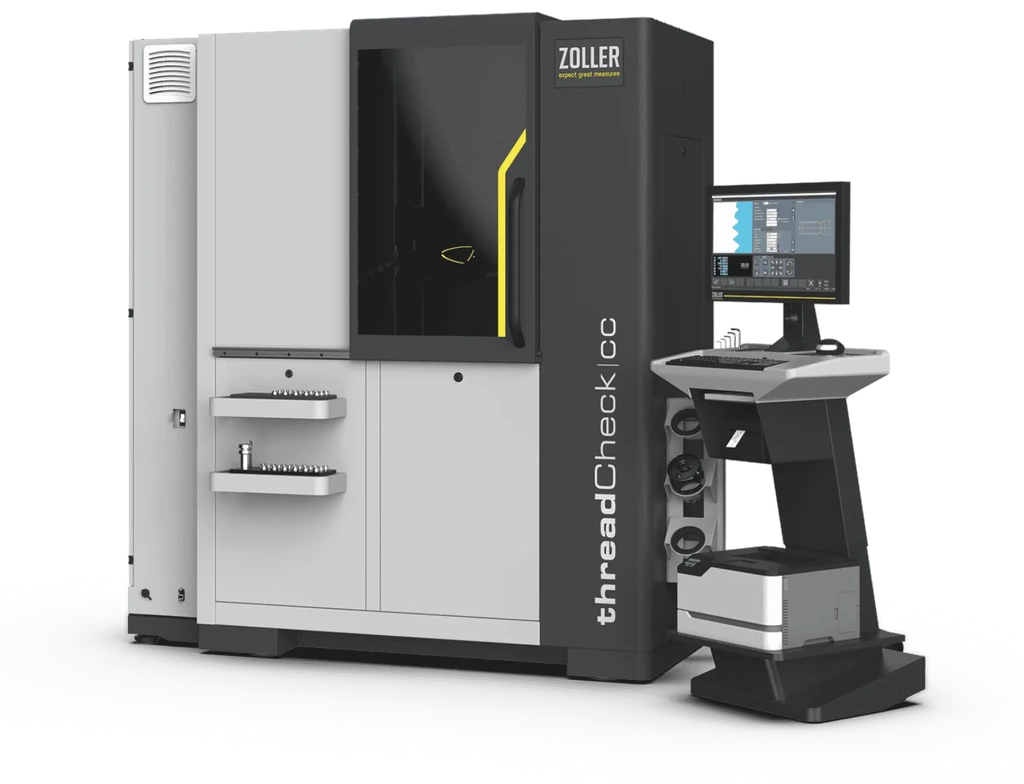

»threadCheck ❘ cc« | Diş açma takımı ölçümü

Akıllı ilerlemeyi temsil ediyoruz

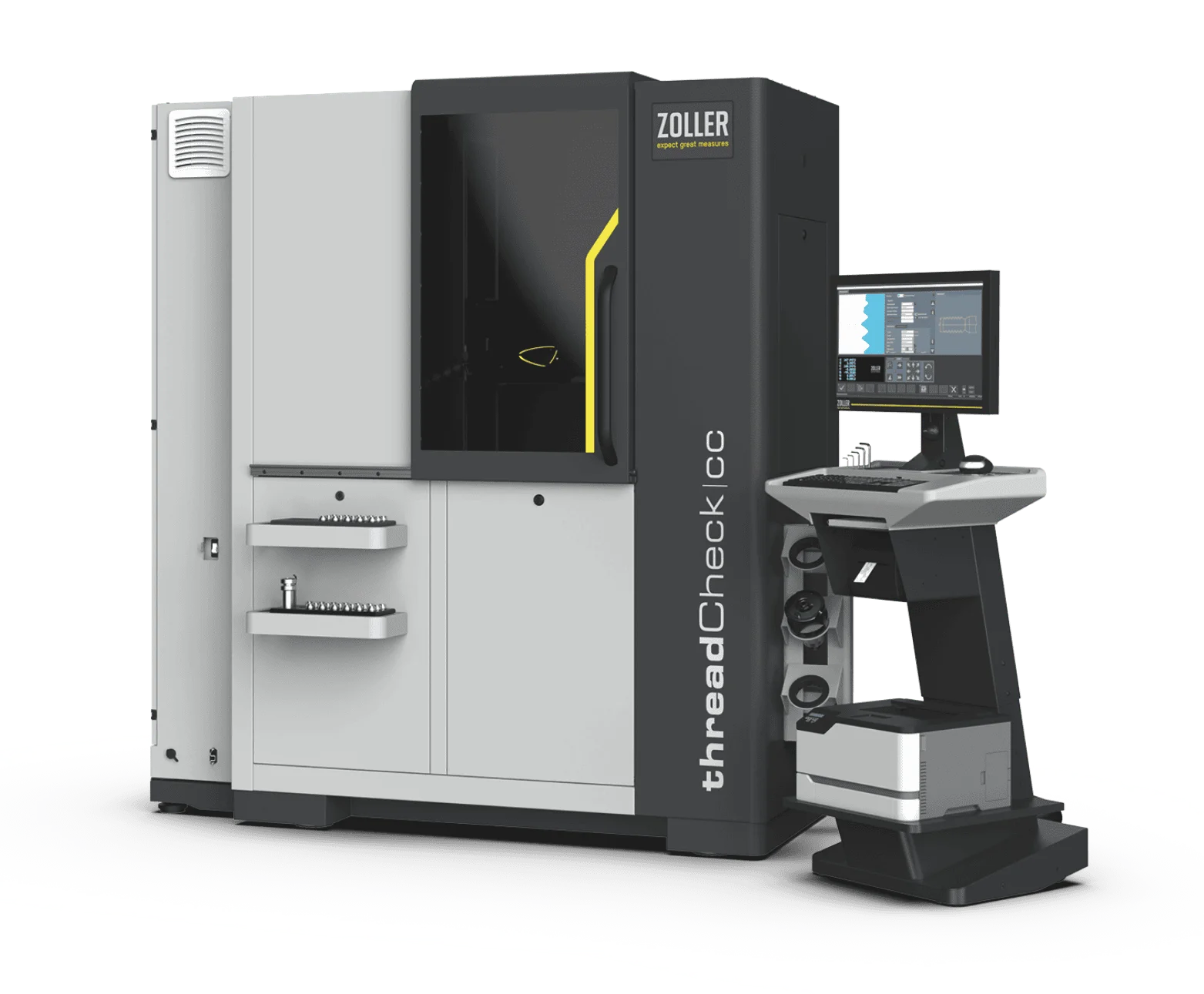

ZOLLER'in üst sınıf üniversal ölçüm makinesi »threadCheck ❘ cc«, her türlü kesici takımın tam otomatik eksiksiz ölçümünde yeni standartlar belirler ve diş açma ile dişli kesme takımlarında uzmanlaşmıştır.

Akıllı çoklu sensör teknolojisi ve işlevsel tam kabin, gezer punta dahil evrensel takım tutucu sistemiyle birleşerek ZOLLER »threadCheck ❘ cc«'yi dünyada benzersiz kılar.

Hemen talep edin 1:1 uzman görüşmesi

Ölçüm cihazlarının sertifikalı test parçaları ve referans standartlarla yerinde kalibrasyonu, E. ZOLLER GmbH & Co. KG'de kalite güvencesinin önemli bir parçasıdır – güvenilir ölçüm sonuçlarını ve ürünlerinizin geçerli standartlara uygun yüksek hassasiyetini bu şekilde garanti ediyoruz.

Evrensel çoklu sensör ve bağlama teknolojisi

Kapsamlı hizmet yelpazesi

Yenilikçi üst sınıf tasarım

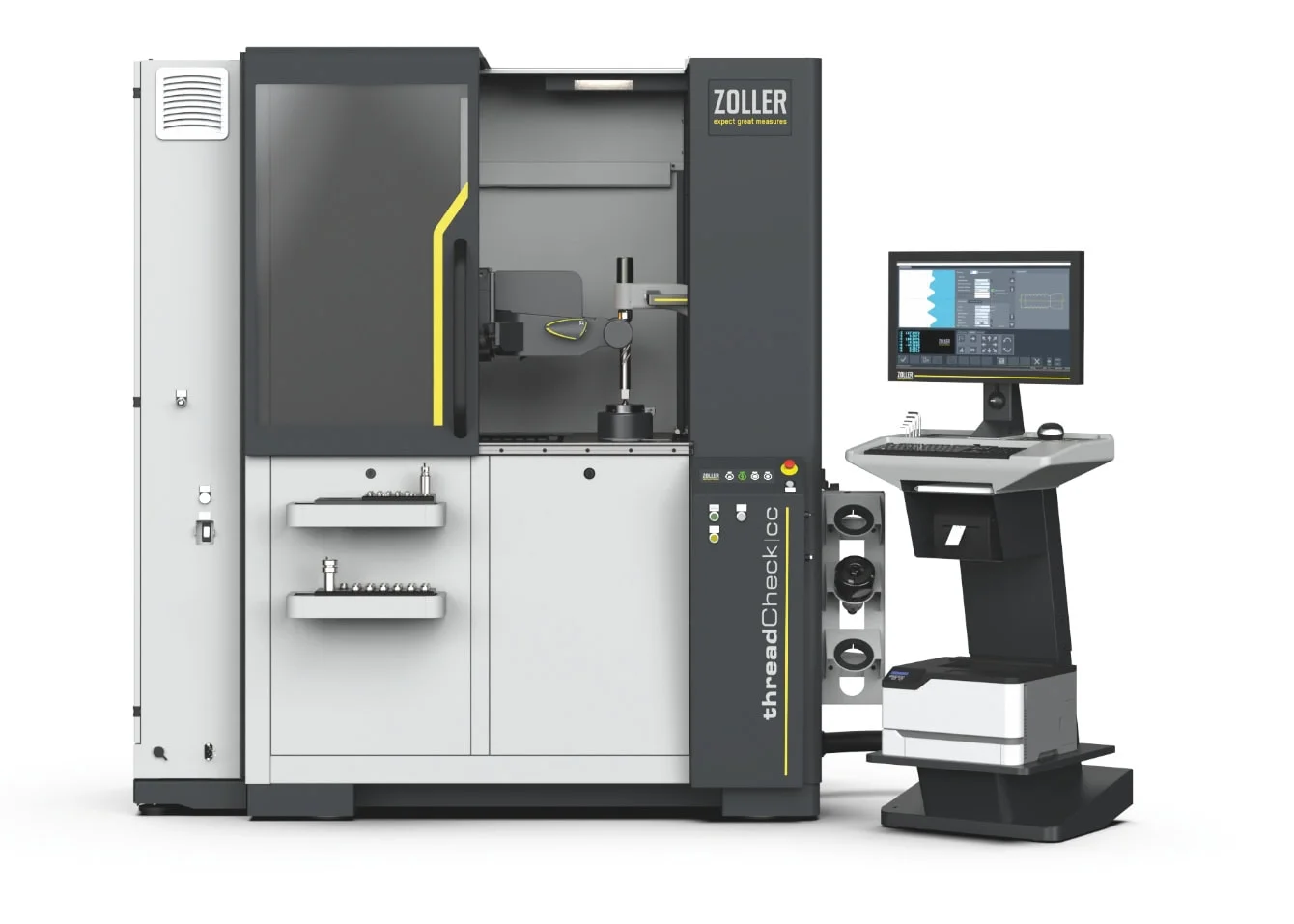

Ayrıntıda mükemmellik

Kumanda dolabı

Kumanda dolabı – aktif havalandırmalı. Elektronik bileşenler sorunsuz çalışma için özenle ve güvenle yerleştirilmiştir. Ayrıca en iyi bakım ve servis kolaylığı garanti edilir.

Üst aydınlatma kamerası

Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası

Çok segmentli LED aydınlatmalı ve CNC döner tertibatlı üst aydınlatma kamerası – takım geometrilerinin çevrede, talaş boşluğunda ve alın yüzeyinde muayenesi ve otomatik ölçümü için. Hedef parametreleri ölçüm programı diyaloğuna girmeniz yeterlidir; her ölçüm büyüklüğü otomatik olarak ölçülür ve kaydedilir: talaş açısı, boşluk açısı, oluk konturu, pah genişliği ve diğer birçok geometri. Sekiz alana bölünmüş yüksek performanslı LED'ler ölçüm sistemi tarafından otomatik olarak kontrol edilir ve otomatik yoğunluk kontrolü sayesinde yüzeyin en iyi şekilde aydınlatılmasını sağlar – yüksek hassasiyet ve tekrar doğruluğu için.

»orthoScan«

»orthoScan« döner çoklu sensör optik taşıyıcı

»orthoScan« döner çoklu sensör optik taşıyıcı takım üzerinde her zaman mükemmel bakış açısını bulur. Bu sayede kılavuzlar veya azdırma frezeleri gibi hatveli takımların kesici kenar geometrileri arkadan aydınlatmada distorsiyonsuz ölçülebilir.

Sürgülü kapı

Yer tasarruflu ve ergonomik sürgülü kapı

Yer tasarruflu ve ergonomik sürgülü kapı ölçüm sırasında kir veya yabancı ışık gibi dış etkenleri güvenilir şekilde dışarıda tutar. Üst kısımda da geniş olan açıklık, ağır takımların kaldırma ekipmanı veya vinçle yüklenip boşaltılmasını mümkün kılar.

Üst sınıf tasarım

Üst sınıf tasarım – cihaz tabanı, ölçüm kulesi, iş mili ve gezer punta için yüksek hassasiyetli bir platform olarak sert taştan yapılmıştır.

Güvenlik paketi

Güvenlik paketi – önemli kumanda elemanları ölçüm makinesinin ön tarafında yer alır. Böylece acil durdurma şalterine, sıfırlama düğmesine, membran tuş takımına ve ölçüm işlemlerini başlatma düğmesine her zaman engelsiz erişiminiz olur.

Titreşim yalıtımı

Titreşim yalıtımı – otomatik seviye kontrollü entegre aktif titreşim sönümleme, kurulum yerindeki dış titreşim etkilerini emer.

Arka aydınlatma kamerası

Çoklu LED aydınlatmalı arka aydınlatma kamerası

Çoklu LED aydınlatmalı arka aydınlatma kamerası, yüksek kaliteli, düşük distorsiyonlu optik ve telesentrik arka aydınlatma sayesinde kesici kenar konturlarının ve kademe geometrisinin silüette 5 Mpx'e kadar μm hassasiyetinde ölçülmesini sağlar. Kamera, takım dönüşünden hızlı odaklama ve kontur kaydı için yüksek kare hızına sahiptir. Çoklu LED halka ışık, üst aydınlatmada kesici kenar muayenesinin yoğun ve yüksek kontrastlı aydınlatılmasını sağlar.

Pnömatik gezer punta

Yüksek hassasiyetli hareketli puntaya sahip pnömatik gezer punta, uzun ve ince takımların karşı punta olarak tutulmasına ve puntalar arasında bağlanmasına olanak tanır. Akıcı hızlı ayar takım merkezine hassas giriş sağlar, otomatik basınç oluşumu ise takımların distorsiyon olmadan güvenle tutulmasını sağlar. Ayrıca entegre CNC tahrik, puntalar arasında yükleme ve bağlamanın otomasyonunu mümkün kılar.

»cockpit« kumanda ünitesi

»cockpit« kumanda ünitesi bireysel ayar seçenekleri sayesinde operatöre ergonomi ve konfor sunar. »cockpit«'in yüksekliği ve konumu ayarlanabilir, 24″ TFT renkli monitör de eğilebilir.

»pilot 4.0« yazılımı

»pilot 4.0« yazılımı kendini açıklar niteliktedir, nettir ve operatörün güvenilir ölçümler yapmasını sağlar. ZOLLER TMS Tool Management Solutions'a kadar tüm ZOLLER sistemlerinde tek tip bir kullanıcı arayüzü sunar. Yazılımın bireysel yapısı müşteriye özel uyarlamaların hızla gerçekleştirilmesine olanak tanır.

Saklama seçenekleri

Bağlantı tutucuları ve ara burçlar için saklama seçenekleri entegre raflarda bulunur: ara burçlar için iç kısımda, bağlantı tutucuları için yan tarafta. Böylece aksesuarlarınız her zaman elinizin altındadır.

Saklama seçenekleri

Bağlantı tutucuları ve ara burçlar için saklama seçenekleri entegre raflarda bulunur: ara burçlar için iç kısımda, bağlantı tutucuları için yan tarafta. Böylece aksesuarlarınız her zaman elinizin altındadır.

Yüksek hassasiyetli sensör teknolojisi

ZOLLER »threadCheck ❘ cc« ile arkadan ve üstten aydınlatmada temassız ölçüm yapabilirsiniz: CNC kontrollü döner optik taşıyıcı, arka ve üst aydınlatmalı görüntü işleme ile donatılmış olarak her türlü kesici takımda ve diş açma ile dişli kesme takımlarında neredeyse her şeyi hassas ve tam otomatik olarak ölçebilirsiniz.

ZOLLER çoklu sensör teknolojisi Yüksek hassasiyetli iş mili »ace«

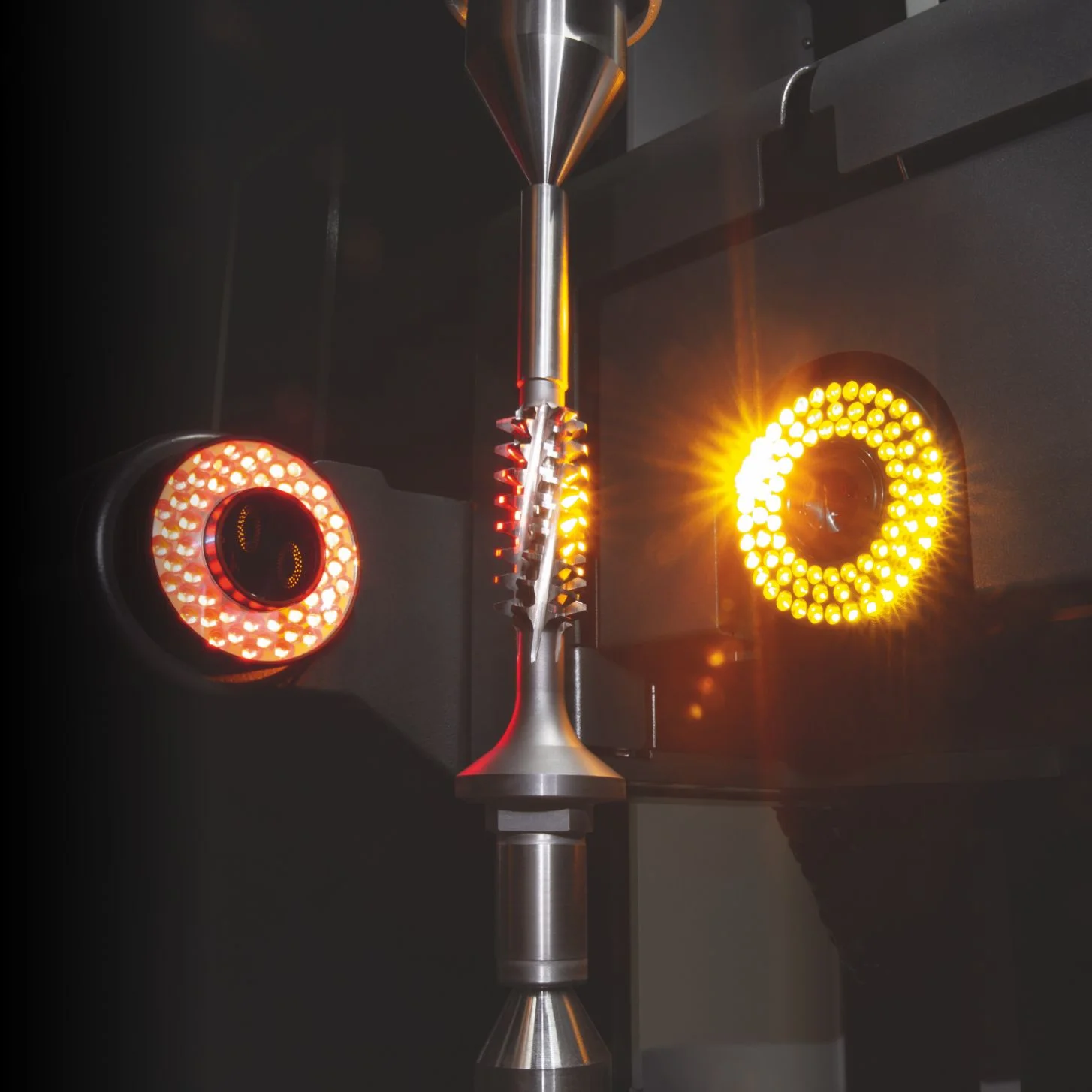

Çoklu sensör teknolojisi

Merkezlenmiş çoklu LED halka ışıklar alın yüzeyinde, çevrede ve talaş boşluğunda yapılan muayeneler için her takımda ideal aydınlatma sağlar. İsteğe bağlı elektronik ölçüm probu da diş açma ve dişli kesme takımlarında ek ölçüm seçenekleri sunar.

Garantili doğruluk

Kalite yönetimindeki talepler sürekli artıyor. Bu nedenle makinelerinizin sabit ölçüm sapmalarına güvenebilmeniz gerekir. ZOLLER ölçüm makinelerinde DIN EN ISO 10360 standardına uygun olarak uzunluk ölçüm sapmalarını belirlemek için Borofloat® camdan yapılmış yüksek hassasiyetli kalibrasyon standartları kullanılır. Bu standarda göre en az üç ölçüm dizisi (25.326 ilişki) gerçekleştirilir. Bu prosedürle ZOLLER ölçüm makinelerinin doğruluğu iki boyutta belgelenir ve her zaman izlenebilir.

Tek boyutlu İki boyutlu

İki boyutlu

DIN EN ISO 10360'a göre, E_xy = 2,5 μm + (L/250 mm) μm

Tek boyutlu

VDI/VDE 2617'ye göre, E_x = 1,5 μm + (L/300 mm) μm

Takımlar için gerçeklik kontrolü

Her yeni geliştirmede ergonomi, kullanım ve iş yeri konforu gibi faktörler belirleyici ve rekabetçi bir rol oynar: Örneğin »threadCheck ❘ cc«'deki sürgülü kapı ideal erişilebilirlik sağlar ve son derece hassas bir ölçüm akışına olanak tanır. Diğer öne çıkan özellikler »cockpit«'in ve aksesuar tepsilerinin esnekliği ile yenilikçi çoklu sensör teknolojisidir – tüm bu unsurlar en üst düzeyde işlevsellik ve verimlilik sağlamak ve dünya çapındaki benzersizliğini göstermek için tasarlanmıştır.

ZOLLER muayene ve ölçüm çözümü birçoklarının iddia ettiğini kanıtlar: kalite.

Muayene ve ölçüm hakkında daha fazla bilgi

Uygulamada hassasiyeti temsil ediyoruz

Görüntü işleme teknolojisi, CNC eksenleri ve ölçüm sensörlerinin akıllı birleşimi tüm önemli parametrelerin tam otomatik olarak ölçülmesini sağlar. Hatveli takımların ve her türlü hassas takımın distorsiyonsuz ölçümü ve muayenesi ZOLLER »threadCheck ❘ cc«'yi evrensel bir dahi yapar.
