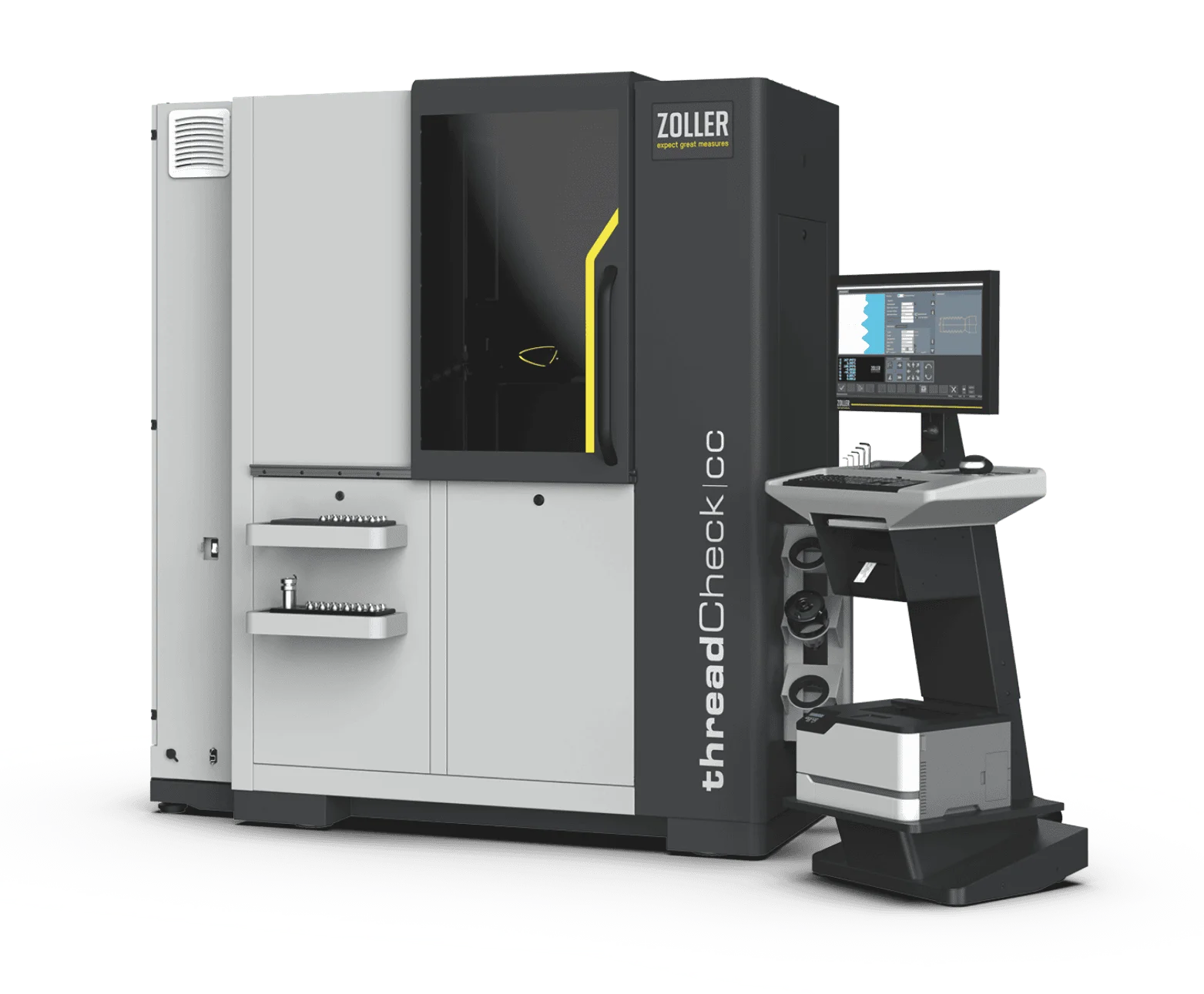

»threadCheck ❘ cc«
Универсальная измерительная машина высокого класса
для производителей резьбонарезного инструмента
Мы выступаем за умный прогресс
Универсальная измерительная машина высокого класса »threadCheck ❘ cc« от ZOLLER задаёт новые стандарты полностью автоматического полного измерения любого режущего инструмента и специализируется на резьбонарезном и зуборезном инструменте.
Интеллектуальная мультисенсорная технология и функциональное полное ограждение в сочетании с универсальной системой оправок, включая заднюю бабку, делают ZOLLER »threadCheck ❘ cc« уникальной в мире.
Калибровка измерительных приборов на месте с помощью сертифицированных образцов и эталонов – важная часть обеспечения качества в E. ZOLLER GmbH & Co. KG: так мы гарантируем надёжные результаты измерений и высокую точность ваших изделий в соответствии с действующими стандартами.
Универсальная мультисенсорная техника и техника зажима
Широкий спектр возможностей
Инновационный дизайн высокого класса

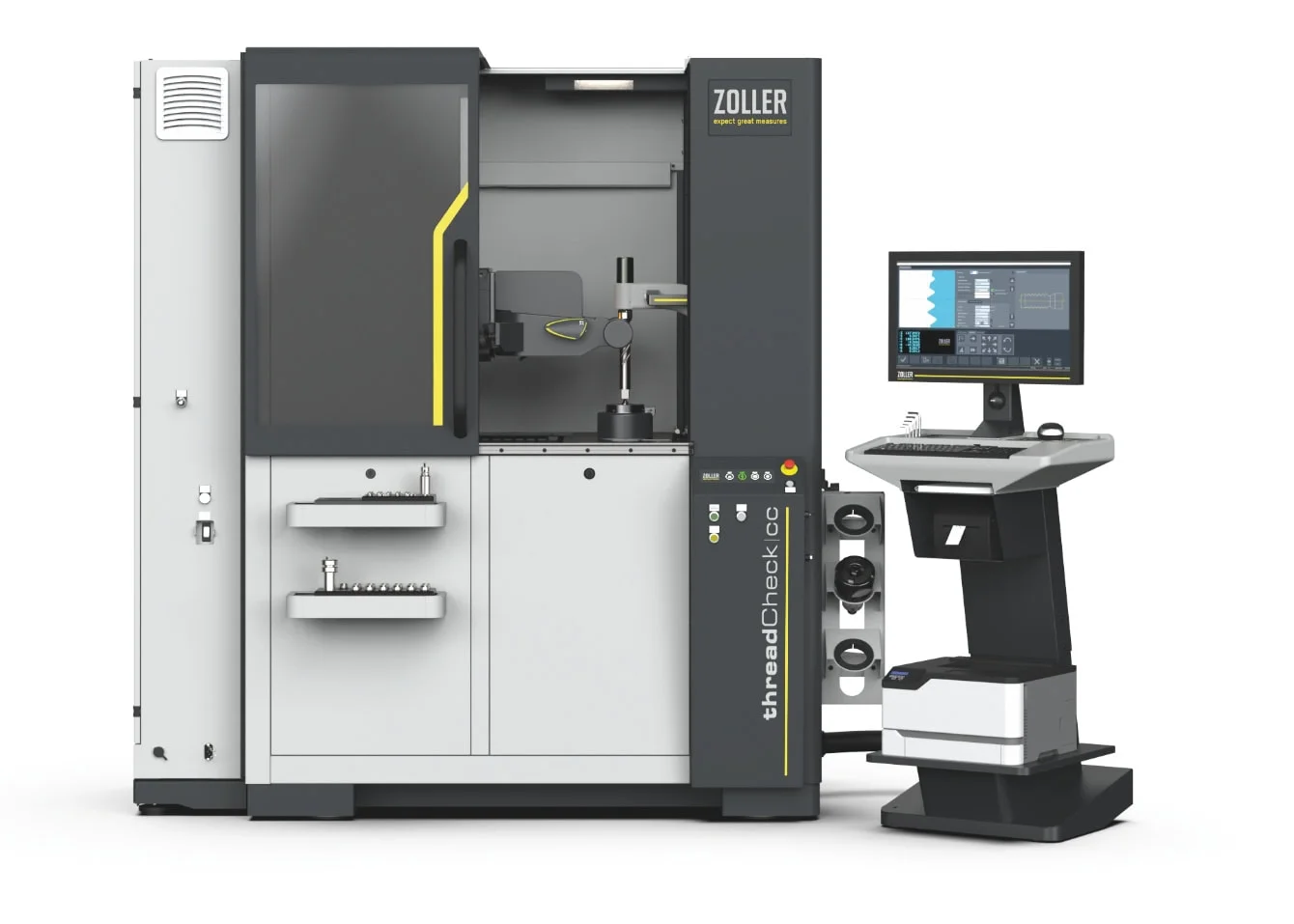

Совершенство в деталях
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Кроме того, гарантирована оптимальная доступность для технического обслуживания и сервиса.
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
»orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan« всегда находит идеальный угол обзора на инструмент. Благодаря этому геометрию режущих кромок инструмента с шагом, например метчиков или червячных фрез, можно измерять в проходящем свете без искажений.
Раздвижная дверь
Компактная и эргономичная раздвижная дверь
Компактная и эргономичная раздвижная дверь надёжно защищает от внешних воздействий, таких как грязь или посторонний свет, во время измерения. Широкий проём, в том числе в верхней части, позволяет загружать и выгружать тяжёлый инструмент с помощью подъёмных средств или крана.
Дизайн высокого класса
Дизайн высокого класса
Дизайн высокого класса – с основанием прибора из твёрдого камня как высокоточной платформой для измерительной башни, шпинделя и задней бабки.
Пакет безопасности
Пакет безопасности
Пакет безопасности – важные элементы управления расположены на передней стороне измерительной машины. Благодаря этому у вас всегда есть беспрепятственный доступ к кнопке аварийной остановки, кнопке сброса, мембранной клавиатуре и кнопке запуска измерений.
Виброразвязка
Виброразвязка
Виброразвязка – встроенное активное гашение вибраций с автоматическим регулированием уровня поглощает внешние вибрационные воздействия в месте установки.
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка с высокоточным вращающимся центром позволяет удерживать длинный и тонкий инструмент как ответный центр, а также зажимать его в центрах. Плавная быстрая регулировка обеспечивает деликатный вход в центр инструмента, а автоматическое нарастание давления гарантирует надёжное удержание инструмента без деформаций. Кроме того, встроенный привод ЧПУ позволяет автоматизировать загрузку и зажим в центрах.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24″ можно наклонять.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Шкаф управления
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Кроме того, гарантирована оптимальная доступность для технического обслуживания и сервиса.
Камера отражённого света
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
»orthoScan«
»orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan«
Поворотный мультисенсорный носитель оптики »orthoScan« всегда находит идеальный угол обзора на инструмент. Благодаря этому геометрию режущих кромок инструмента с шагом, например метчиков или червячных фрез, можно измерять в проходящем свете без искажений.
Раздвижная дверь
Раздвижная дверь
Компактная и эргономичная раздвижная дверь
Компактная и эргономичная раздвижная дверь надёжно защищает от внешних воздействий, таких как грязь или посторонний свет, во время измерения. Широкий проём, в том числе в верхней части, позволяет загружать и выгружать тяжёлый инструмент с помощью подъёмных средств или крана.
Дизайн высокого класса
Дизайн высокого класса
Дизайн высокого класса
Дизайн высокого класса – с основанием прибора из твёрдого камня как высокоточной платформой для измерительной башни, шпинделя и задней бабки.
Пакет безопасности
Пакет безопасности
Пакет безопасности
Пакет безопасности – важные элементы управления расположены на передней стороне измерительной машины. Благодаря этому у вас всегда есть беспрепятственный доступ к кнопке аварийной остановки, кнопке сброса, мембранной клавиатуре и кнопке запуска измерений.
Виброразвязка
Виброразвязка
Виброразвязка
Виброразвязка – встроенное активное гашение вибраций с автоматическим регулированием уровня поглощает внешние вибрационные воздействия в месте установки.
Камера проходящего света
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка
Пневматическая задняя бабка с высокоточным вращающимся центром позволяет удерживать длинный и тонкий инструмент как ответный центр, а также зажимать его в центрах. Плавная быстрая регулировка обеспечивает деликатный вход в центр инструмента, а автоматическое нарастание давления гарантирует надёжное удержание инструмента без деформаций. Кроме того, встроенный привод ЧПУ позволяет автоматизировать загрузку и зажим в центрах.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24″ можно наклонять.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Возможности хранения
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Возможности хранения
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Высокоточная сенсорная техника

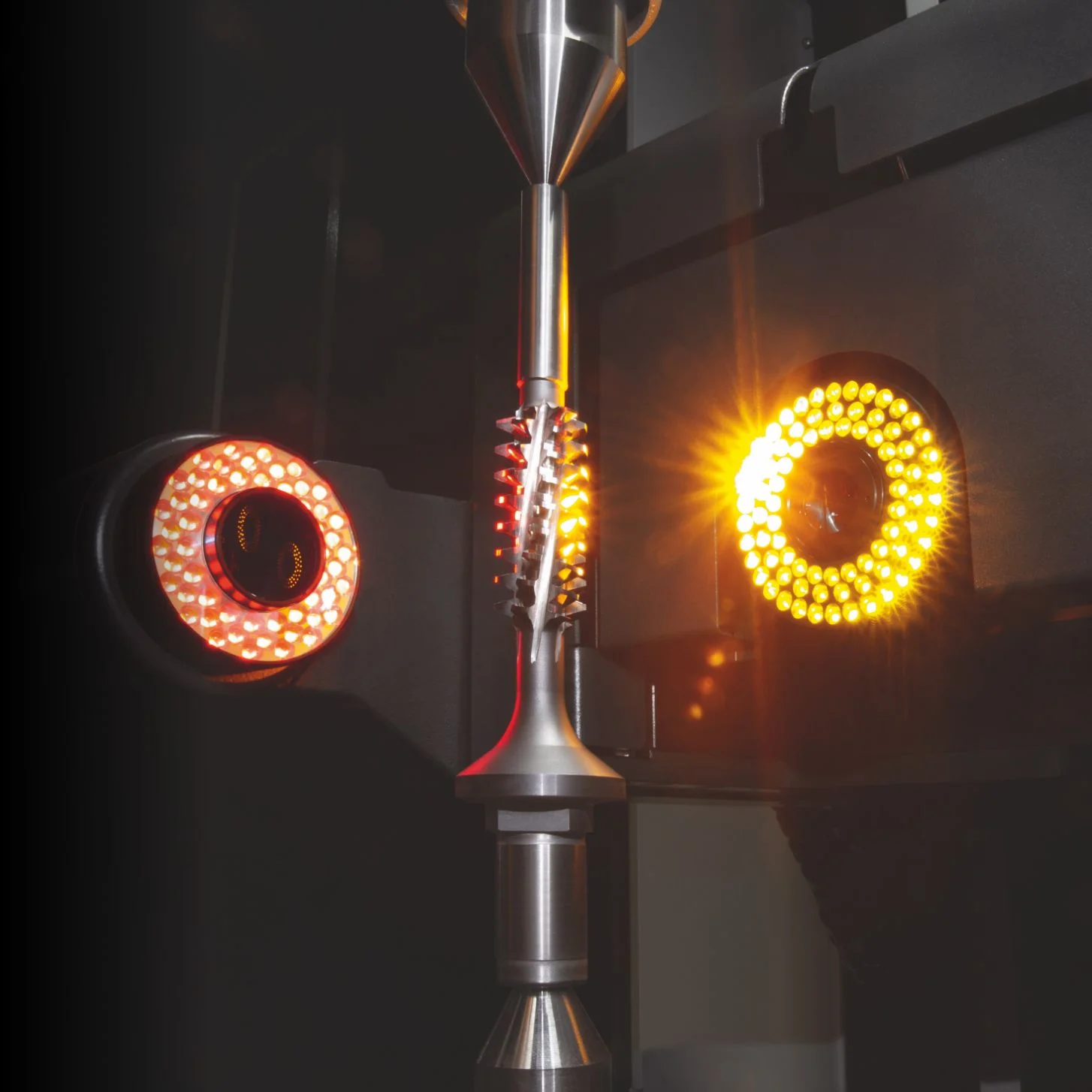

С ZOLLER »threadCheck ❘ cc« можно измерять бесконтактно в проходящем и отражённом свете: благодаря поворотному носителю оптики с ЧПУ и обработке изображений в проходящем и отражённом свете вы можете измерить почти всё на любом режущем инструменте, а также на резьбонарезном и зуборезном инструменте – точно и полностью автоматически.
Мультисенсорная технология ZOLLER Высокоточный шпиндель »ace«
Гарантированная точность
Требования менеджмента качества постоянно растут. Поэтому вы должны быть уверены в неизменности погрешностей измерения ваших машин. В измерительных машинах ZOLLER для определения погрешностей измерения длины по стандарту DIN EN ISO 10360 используются высокоточные калибровочные эталоны из стекла Borofloat®. В соответствии с этим стандартом выполняется не менее трёх последовательностей измерений (25 326 соотношений). Благодаря этой процедуре точность измерительных машин ZOLLER документируется в двух измерениях и может быть прослежена в любой момент.
Проверка фактов для инструмента
В каждой новой разработке такие факторы, как эргономика, управление и комфорт рабочего места, играют решающую роль в конкурентной борьбе: например, раздвижная дверь »threadCheck ❘ cc« обеспечивает идеальный доступ и позволяет выполнять измерения с высокой точностью. Другие достоинства – гибкость »cockpit« и лотков для принадлежностей, а также инновационная мультисенсорная технология – всё это обеспечивает функциональность и производительность на высшем уровне и подчёркивает уникальность машины в мире.
Решение ZOLLER для контроля и измерения доказывает то, о чём многие лишь заявляют: качество.
Мы выступаем за точность в действии
Благодаря интеллектуальному сочетанию обработки изображений, осей ЧПУ и измерительных датчиков все важные параметры измеряются полностью автоматически. Измерение и контроль без искажений инструмента с шагом и любого прецизионного инструмента делают ZOLLER »threadCheck ❘ cc« универсальным гением.
