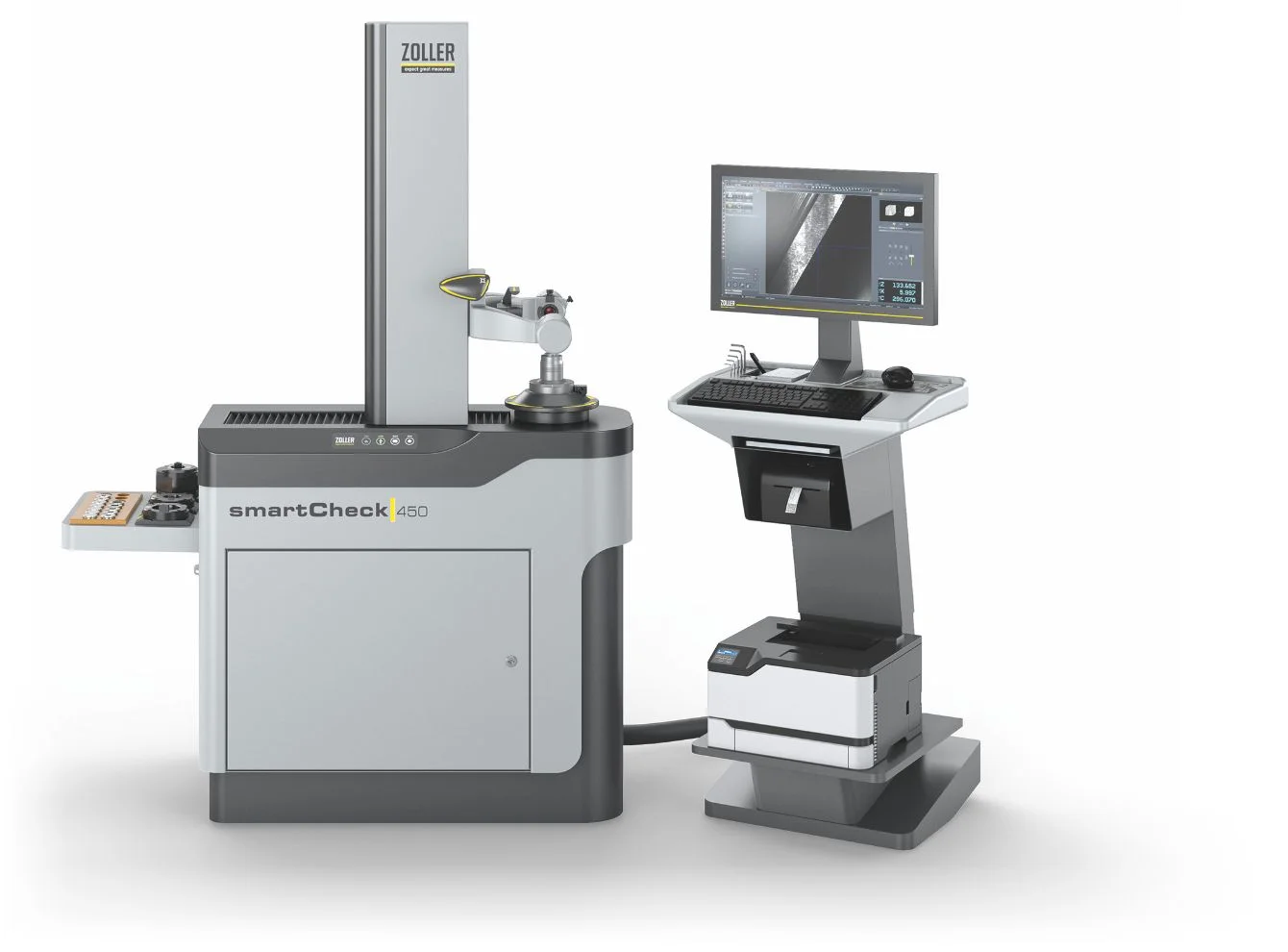

Poignée de commande à une main »eQ« (ergonomic & quick) – pour déplacer facilement le support optique dans les axes Z et X jusqu'à la position souhaitée. Le bouton avec le symbole Solutions peut être configuré individuellement avec d'autres fonctions pratiques, ce qui rend l'utilisation encore plus simple et plus confortable.
Axe X manuels/CNC – les axes linéaires haute précision et faciles à manœuvrer servent au positionnement rapide et précis de l'optique de mesure par rapport à l'arête de l'outil. Qu'ils soient manuels pour les échantillonnages aléatoires via la poignée de commande à une main »eQ« ou à commande numérique par ordinateur pour les processus entièrement automatiques, ils permettent d'exécuter de manière sûre, rapide et pratique la mesure.
Réglage de précision manuel – l'alternative à la commande numérique par ordinateur. Les roues à main ergonomiques pour le réglage manuel de précision supplémentaire des axes Z et X sont spécialement adaptées au module de contrôle d'outil.
Axe Y – axe linéaire à commande numérique par ordinateur en option pour mesurer les arêtes de coupe décentrées sur les outils de tournage ou multifonctions.
Tablette de rangement pratique – peut reprendre des porte-accessoires, des adaptateurs, des outils et des douilles intermédiaires.
Contrôle d'outil avec caméra à lumière épiscopique pivotante manuellement – pour les tâches de contrôle et de mesure radiales et axiales. Une bague lumineuse multi-LED intégrée, segmentée en huit zones, assure un éclairage optimal de la surface grâce à une intensité lumineuse réglable. Le Dispositif de serrage et de blocage ainsi que la plage de pivotement de -30° à 90° garantissent une perspective idéale pour chaque point de mesure.
Le logiciel »pilot 4.0« est intuitif, clair et permet à l'opérateur d'effectuer des mesures de sécurité des processus. Il offre une interface utilisateur uniforme sur tous les systèmes ZOLLER, y compris les solutions de gestion d'outils ZOLLER TMS Tool Management Solutions. La structure individuelle du logiciel permet des adaptations spécifiques au client pouvant être mises en œuvre rapidement.
Unité de commande intégrée – pour un travail confortable et sans risque pour la sécurité. L'écran couleur TFT 24 pouces peut être adapté individuellement aux besoins de chaque utilisateur : la hauteur, l'angle de pivotement et l'angle d’inclinaison sont réglables de manière flexible.
Broche à haute précision »ace« – garantit une précision au micron pour le serrage et le maintien de tous les types d'outils et de mandrins. Le système universel de changement d’adaptateur permet une adaptation à de nombreux systèmes de porte-outils. L'entraînement CNC en option avec autofocus et Système de mesure angulaire précis garantit une mise au point automatique de l'arête d'outil et la prise en charge du Contour de travail.
Unité de commande séparée »dans le cockpit« – offre de la place pour le clavier et la souris ainsi que des rangements pour les imprimantes d'étiquettes et laser, les scanners et les outils. L'écran couleur TFT 24 pouces est réglable en hauteur et en inclinaison, ce qui rend l'utilisation du logiciel extrêmement confortable. Chaque opérateur peut ainsi configurer son poste de travail en quelques gestes.
Sous-table stable – la base de l'appareil : les calculateurs, les composants électroniques et les éléments pneumatiques y sont logés de manière conforme aux normes industrielles et facile à entretenir, le tout disposé proprement et avec suffisamment d'espace pour une bonne accessibilité et une ventilation optimale.
Axe Z manuels/CNC – les axes linéaires haute précision et faciles à manœuvrer servent au positionnement rapide et précis de l'optique de mesure par rapport à l'arête de l'outil. Qu'ils soient manuels pour les échantillonnages aléatoires via la poignée de commande à une main »eQ« ou à commande numérique par ordinateur pour les processus entièrement automatiques, ils permettent d'exécuter de manière sûre, rapide et pratique la mesure.
Réglage de précision manuel – l'alternative à la commande numérique par ordinateur. Les roues à main ergonomiques pour le réglage manuel de précision supplémentaire des axes Z et X sont spécialement adaptées au module de contrôle d'outil.
Poignée de commande à une main »eQ« (ergonomic & quick) – pour déplacer facilement le support optique dans les axes Z et X jusqu'à la position souhaitée. Le bouton avec le symbole Solutions peut être configuré individuellement avec d'autres fonctions pratiques, ce qui rend l'utilisation encore plus simple et plus confortable.
Axe X manuels/CNC – les axes linéaires haute précision et faciles à manœuvrer servent au positionnement rapide et précis de l'optique de mesure par rapport à l'arête de l'outil. Qu'ils soient manuels pour les échantillonnages aléatoires via la poignée de commande à une main »eQ« ou à commande numérique par ordinateur pour les processus entièrement automatiques, ils permettent d'exécuter de manière sûre, rapide et pratique la mesure.
Réglage de précision manuel – l'alternative à la commande numérique par ordinateur. Les roues à main ergonomiques pour le réglage manuel de précision supplémentaire des axes Z et X sont spécialement adaptées au module de contrôle d'outil.
Axe Y – axe linéaire à commande numérique par ordinateur en option pour mesurer les arêtes de coupe décentrées sur les outils de tournage ou multifonctions.
Tablette de rangement pratique – peut reprendre des porte-accessoires, des adaptateurs, des outils et des douilles intermédiaires.
Contrôle d'outil avec caméra à lumière épiscopique pivotante manuellement – pour les tâches de contrôle et de mesure radiales et axiales. Une bague lumineuse multi-LED intégrée, segmentée en huit zones, assure un éclairage optimal de la surface grâce à une intensité lumineuse réglable. Le Dispositif de serrage et de blocage ainsi que la plage de pivotement de -30° à 90° garantissent une perspective idéale pour chaque point de mesure.
Le logiciel »pilot 4.0« est intuitif, clair et permet à l'opérateur d'effectuer des mesures de sécurité des processus. Il offre une interface utilisateur uniforme sur tous les systèmes ZOLLER, y compris les solutions de gestion d'outils ZOLLER TMS Tool Management Solutions. La structure individuelle du logiciel permet des adaptations spécifiques au client pouvant être mises en œuvre rapidement.
Unité de commande intégrée – pour un travail confortable et sans risque pour la sécurité. L'écran couleur TFT 24 pouces peut être adapté individuellement aux besoins de chaque utilisateur : la hauteur, l'angle de pivotement et l'angle d’inclinaison sont réglables de manière flexible.
Broche à haute précision »ace« – garantit une précision au micron pour le serrage et le maintien de tous les types d'outils et de mandrins. Le système universel de changement d’adaptateur permet une adaptation à de nombreux systèmes de porte-outils. L'entraînement CNC en option avec autofocus et Système de mesure angulaire précis garantit une mise au point automatique de l'arête d'outil et la prise en charge du Contour de travail.
Unité de commande séparée »dans le cockpit« – offre de la place pour le clavier et la souris ainsi que des rangements pour les imprimantes d'étiquettes et laser, les scanners et les outils. L'écran couleur TFT 24 pouces est réglable en hauteur et en inclinaison, ce qui rend l'utilisation du logiciel extrêmement confortable. Chaque opérateur peut ainsi configurer son poste de travail en quelques gestes.
Sous-table stable – la base de l'appareil : les calculateurs, les composants électroniques et les éléments pneumatiques y sont logés de manière conforme aux normes industrielles et facile à entretenir, le tout disposé proprement et avec suffisamment d'espace pour une bonne accessibilité et une ventilation optimale.
Axe Z manuels/CNC – les axes linéaires haute précision et faciles à manœuvrer servent au positionnement rapide et précis de l'optique de mesure par rapport à l'arête de l'outil. Qu'ils soient manuels pour les échantillonnages aléatoires via la poignée de commande à une main »eQ« ou à commande numérique par ordinateur pour les processus entièrement automatiques, ils permettent d'exécuter de manière sûre, rapide et pratique la mesure.
Réglage de précision manuel – l'alternative à la commande numérique par ordinateur. Les roues à main ergonomiques pour le réglage manuel de précision supplémentaire des axes Z et X sont spécialement adaptées au module de contrôle d'outil.
