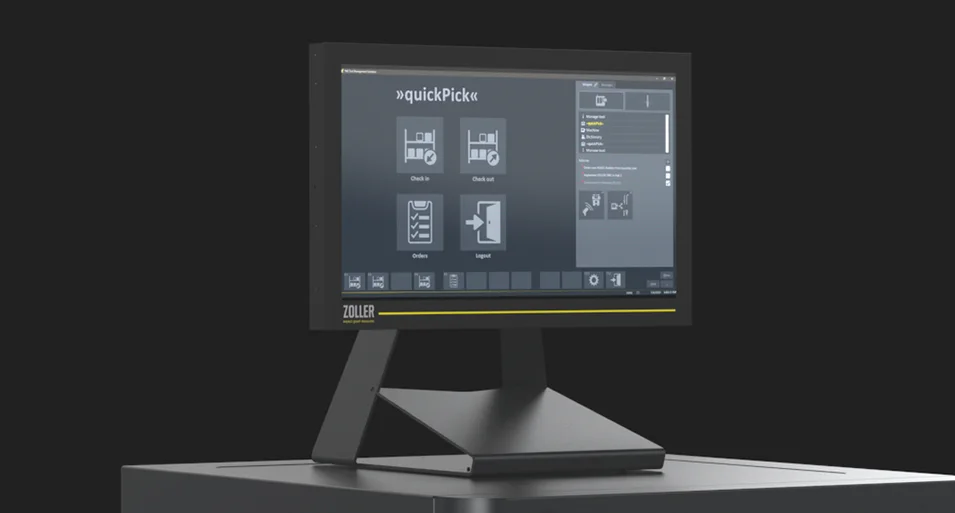

Add-on »z.Stock«
Des stocks exacts : gestion 3D des emplacements de stockage, contrôle de la rotation et commandes pour votre stock d’outils
En savoir plus»highTower«
Le magasin vertical automatique pour vos outils – il exploite la hauteur sous plafond plutôt que la surface au sol
Magasin vertical automatique
L’outil vient à vous
Le »highTower« de ZOLLER est un magasin vertical automatique pour outils, composants d’outils et moyens de production. Sur simple pression d’un bouton, il amène le bon plateau à l’ouverture d’accès – à une hauteur de travail ergonomique.
Les plateaux sont stockés dans deux colonnes, à l’avant et à l’arrière de l’appareil. Un extracteur situé au centre prend le plateau demandé, le met à disposition, puis le ramène à un emplacement libre. Plus de recherches ni de déplacements – vos outils restent propres, sûrs et bien rangés.
30 m
hauteur maximale de l’appareil
À partir de 2 550 mm, adaptée à votre local par pas de 100 mm
555 kg
charge utile par plateau
Même les outils complets lourds et les dispositifs de fixation sont stockés en toute sécurité
25 mm
trame des emplacements de stockage
Un capteur mesure la hauteur sur chaque plateau – chacun reçoit exactement la place dont il a besoin
Combien de plateaux tiennent dans votre »highTower«?
Cela dépend de deux choses : de la hauteur de l’appareil et de la hauteur de vos outils. Réglez les deux – le calculateur indique aussitôt combien de plateaux et d’emplacements d’outils vous obtenez environ.
–Plateaux
–Emplacements d’outils
–m² de surface de stockage
Valeur indicative sans garantie. ZOLLER établit avec vous la configuration définitive – répartition des plateaux, inserts d’outils et dimensions de l’appareil.
Demander une configurationComment le calculateur procède
- Le »highTower« stocke les plateaux dans deux colonnes, à l’avant et à l’arrière. De la hauteur de l’appareil sont déduits le socle en bas (150 mm) et la tête avec l’entraînement en haut (500 mm) ; dans la colonne avant, également l’ouverture d’accès à 900 mm de hauteur de travail, linteau compris.
- Écart entre plateaux = plateau (55 mm) + hauteur de l’outil + 20 mm de jeu, arrondi au pas supérieur de la trame de 25 mm des emplacements de stockage.
- Emplacements d’outils par plateau : trame des inserts d’outils ZOLLER (72 mm ; 95 mm pour HSK-A100 et SK 50) ou diamètre de l’outil + 10 mm, avec une marge de 40 mm – au maximum autant d’outils que la charge utile de 555 kg le permet.
- Encombrement selon les dimensions de l’appareil : largeur = largeur du plateau + 330 mm, profondeur = 2 × profondeur du plateau + 1 092 mm.
- Le socle, la tête et l’ouverture d’accès sont des hypothèses. ZOLLER planifie avec vous en détail les hauteurs d’outils mixtes, les inserts pour outils spéciaux et plusieurs ouvertures d’accès.
Sûr. Ergonomique. Évolutif.
Ouverture d’accès à une hauteur de travail ergonomique
Une barrière immatérielle arrête l’appareil dès que quelqu’un intervient
Ouvertures d’accès à l’avant, à l’arrière ou sur plusieurs étages
Adaptable à tout moment à de nouveaux outils et stocks
Partie intégrante de votre gestion des outils
Dans ZOLLER TMS Tool Management Solutions, le »highTower« est prévu comme matériel optionnel pour les modules complémentaires »z.Stock« et »z.Resources«.

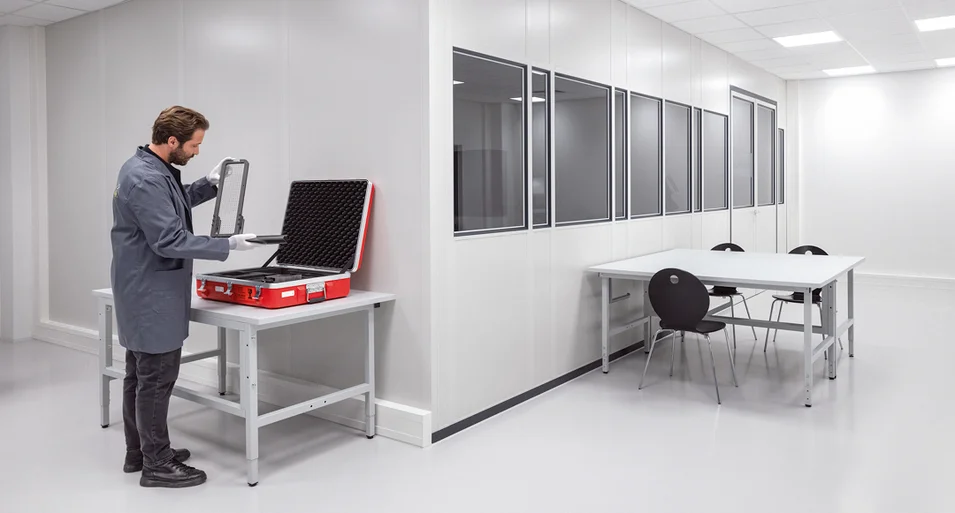

»z.Stock« affiche les stocks et les emplacements dans la gestion 3D des emplacements de stockage, rend la disponibilité et les lieux d’utilisation visibles à tout moment et génère automatiquement des propositions de commande. »z.Resources« organise de manière centralisée les moyens de contrôle, les calibres et les dispositifs de fixation – en lien avec le composant et la fiche programme.
Utilisé chez ZOLLER même
Au siège de ZOLLER Inc. à Ann Arbor, dans le Michigan, trois magasins verticaux d’environ 8 m de haut chacun sont en service. Ils stockent les outils grands et lourds – les petites pièces sont rangées dans des armoires à outils ZOLLER – ainsi que les pièces de rechange expédiées chaque jour aux clients.
Le magasin amène le plateau avec la bonne pièce directement au collaborateur. Sur des étagères, les pièces de rechange à elles seules nécessiteraient deux fois plus de surface au sol.
