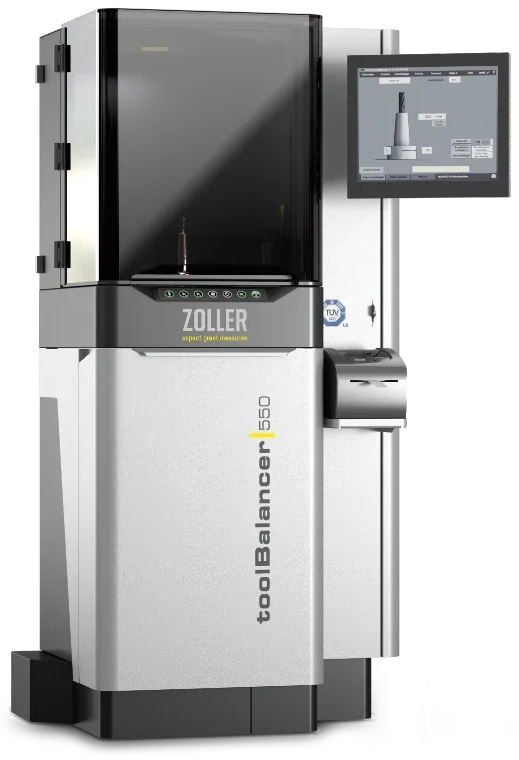

»toolBalancer«

Nous sommes synonymes de progrès intelligent

Grâce à des outils équilibrés de manière optimale et avec une grande précision, vous obtenez une durée de vie plus longue des outils, une durée de fonctionnement plus longue des broches et une meilleure qualité de surface de vos composants. Avec »toolBalancer«, vous apportez non seulement à vos outils, mais aussi à l'ensemble de votre production, un équilibre parfait entre durabilité, efficacité et progrès.

Demander maintenant

Réalité augmentée · 3D

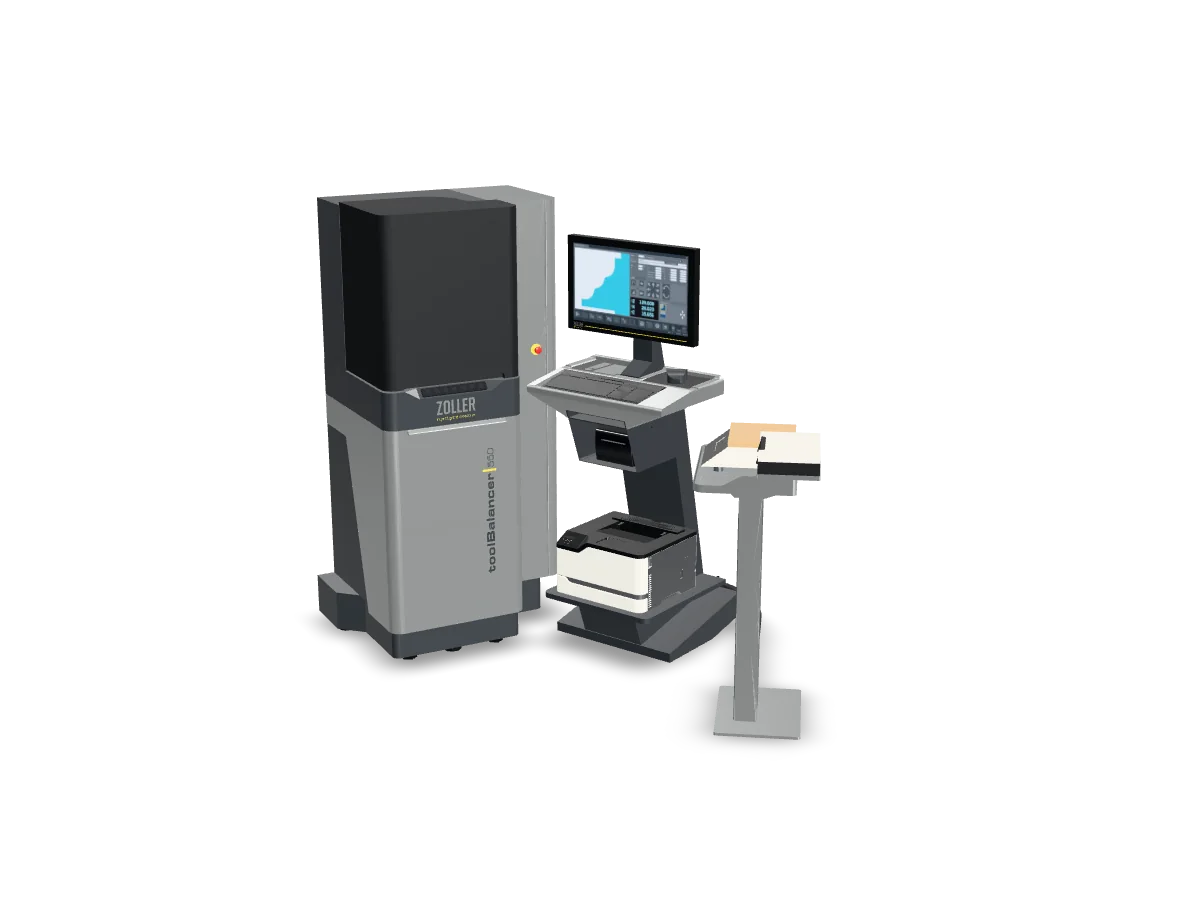

»toolBalancer 550« en taille réelle – dans votre atelier

Grâce à la réalité augmentée, l’appareil apparaît à l’échelle exacte, là où il travaillera : faites-en le tour, vérifiez l’encombrement et les accès avant de commander. Sur ordinateur, faites pivoter et zoomez le modèle CAO directement ici.

Largeur: 1,54 m
Profondeur: 2,02 m
Hauteur: 1,73 m
Encombrement au sol: 3,11 m²

Dimensions hors tout du modèle CAO dans cette configuration – variables selon l’équipement.

Planificateur d’outillage

Un équilibre unique entre fonctionnalité et ergonomie pour des résultats de mesure exacts : c'est la précision et la sécurité certifiée pour votre production.

Frank Hartstein, membre de l'équipe de développement produit »toolBalancer«

Chez ZOLLER, entreprise spécialisée dans les technologies, nous avons focalisé notre expérience et nos compétences pour développer ce nouveau produit, posant ainsi un nouveau jalon et complétant la gamme de produits ZOLLER. Typique de ZOLLER : tout provient d'un seul et même fournisseur.

Christoph Zoller, directeur général

La combinaison parfaite entre design, ergonomie et intelligence technologique. La solution ZOLLER avec sécurité certifiée pour une utilisation économe en ressources dans votre production.

Alexander Zoller, directeur général

Contrôlé par TÜV et UL/CSA

Base massive de 500 kg

Meilleurs résultats d'équilibrage : < 0,4 gmm

Une interaction hautement performante

Capot de sécurité »twinPanel«

Correspond à la norme DIN ISO 21940-23 classe C60 pour une sécurité maximale.

Le « disque sacrificiel » interne reprend les salissures, par exemple les résidus de lubrifiants réfrigérants, et les dommages causés par le détachement de composants. Cela permet de prendre en compte le processus très important et souvent négligé du vieillissement des vitres de protection, qui résulte de l'utilisation quotidienne. Grâce au changement rapide et peu coûteux de la vitre sacrificielle, le ZOLLER »twinPanel« garantit en permanence la sécurité de vos opérateurs.

broche à haute précision

Broche haute précision

Peut reprendre presque toutes les fixations d'outil grâce à un adaptateur de balourd correspondant. La broche tourne l'outil en fonction du poids à une vitesse de rotation réglable de 400 à 1 200 tours par minute maximum et mesure le balourd avec une précision inférieure à 0,4 gmm.

Lors de la conception de la broche à haute précision, ZOLLER a accordé une attention particulière au processus de changement d'adaptateur sécurisé et certifié. Un élément de conception spécial permet d'éviter les accidents et les dommages causés par des adaptateurs d'équilibrage non vissés dans la broche.

Compartiment de rangement pour adaptateurs

Compartiment de rangement pour adaptateurs avec volet avant pivotant

Trois emplacements de rangement pour un changement d'adaptateur ergonomique, rapide et sans effort pour le dos, sans avoir à s'accroupir.

évidement de fourche

Encoche pour fourche

Pour une installation flexible et un transport simple du »toolBalancer« dans votre atelier de fabrication à l'aide d'un chariot de levage.

Logiciel d'utilisation ZOLLER

Logiciel d'utilisation ZOLLER simple

La représentation graphique structurée guide intuitivement l'opérateur à travers le processus de mesure et d'équilibrage.

La machine est configurée en effectuant la saisie des données géométriques de l'outil. Toutes les données sont enregistrées dans la base de données et sont disponibles pour une utilisation ultérieure.

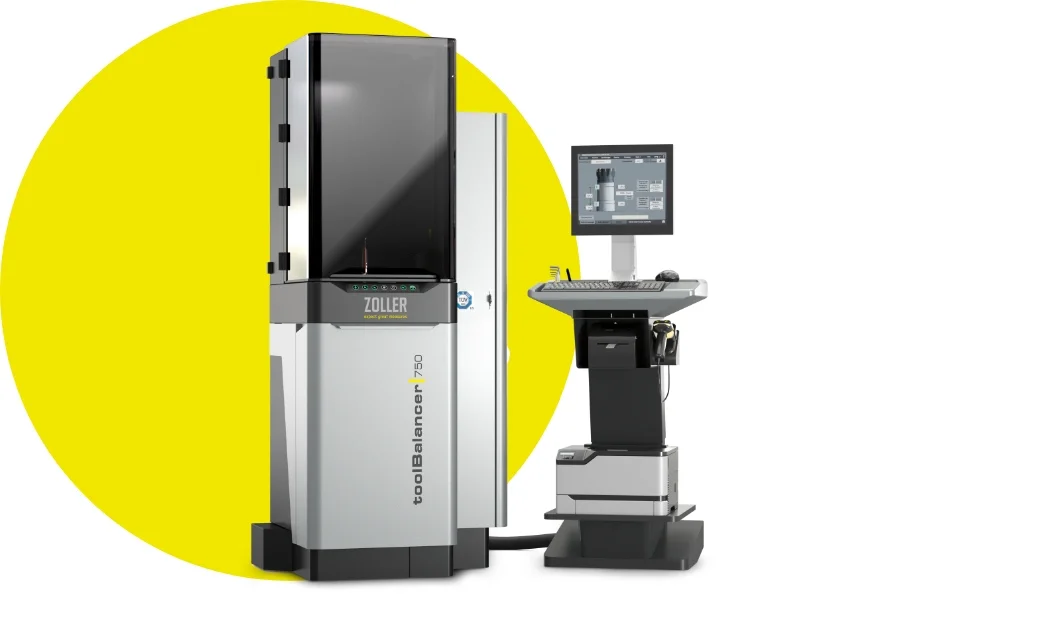

Unité de commande »cockpit«

Unité de commande séparée »cockpit«

Réglable en hauteur et en position, tout comme l'inclinaison de l'écran, elle peut être simplement déplacée dans la position souhaitée, ce qui rend l'utilisation du logiciel extrêmement confortable.

Outre l'utilisation tactile, le »cockpit« offre la possibilité de saisir des données à l'aide d'une souris et d'un clavier et dispose de rangements pour les imprimantes d'étiquettes et laser, les scanners à main et les outils tels que les clés Allen.

Atteindre son objectif rapidement et en toute sécurité

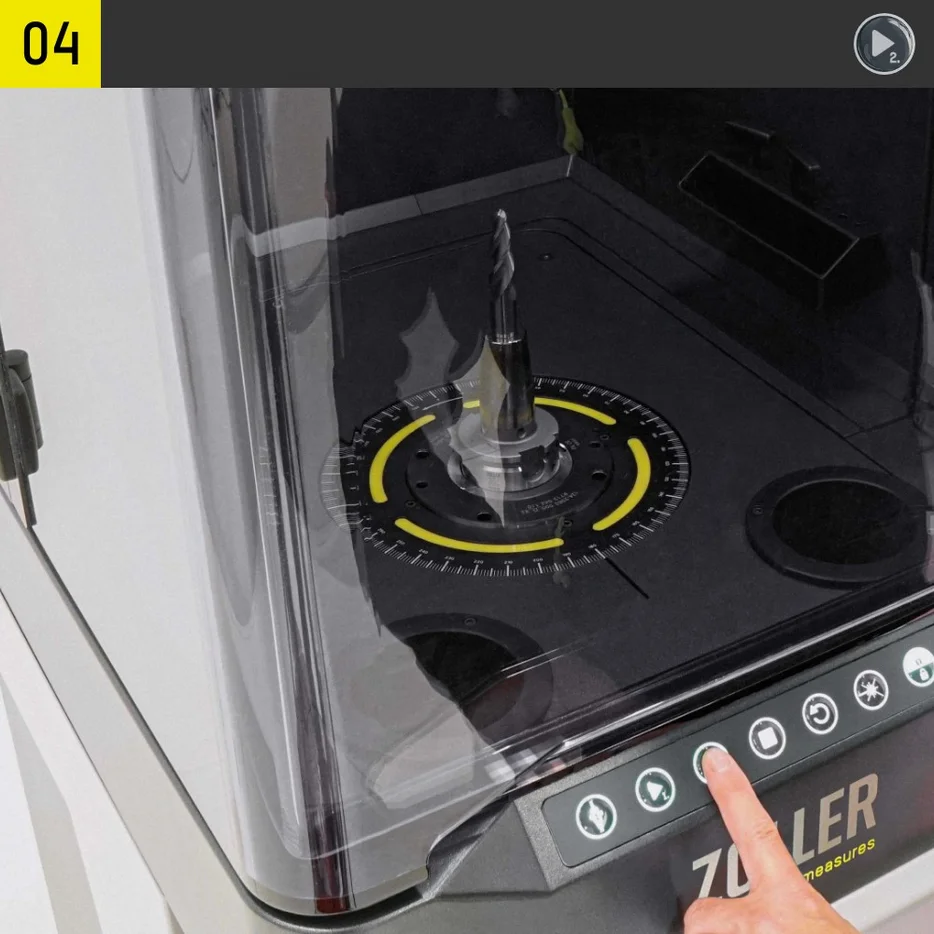

»toolBalancer« rend l'équilibrage des outils particulièrement simple : grâce à son capot de sécurité »twinPanel« ergonomique, son clavier à membrane confortable, son compartiment de rangement pour adaptateurs d'équilibrage et ses rangements dans le grand espace de travail.

Le logiciel d'utilisation ZOLLER, avec sa représentation graphique structurée, guide intuitivement l'opérateur ou l'opératrice tout au long du processus de mesure et d'équilibrage. Grâce à des options logicielles correspondant aux applications d'équilibrage, toutes les applications d'équilibrage sont disponibles sur 1 à 2 niveaux d'équilibrage, telles que la compensation fixe avec des vis d'équilibrage ou l'utilisation d'anneaux d'équilibrage ou l'équilibrage par enlèvement de matière, par exemple par perçage ou fraisage.

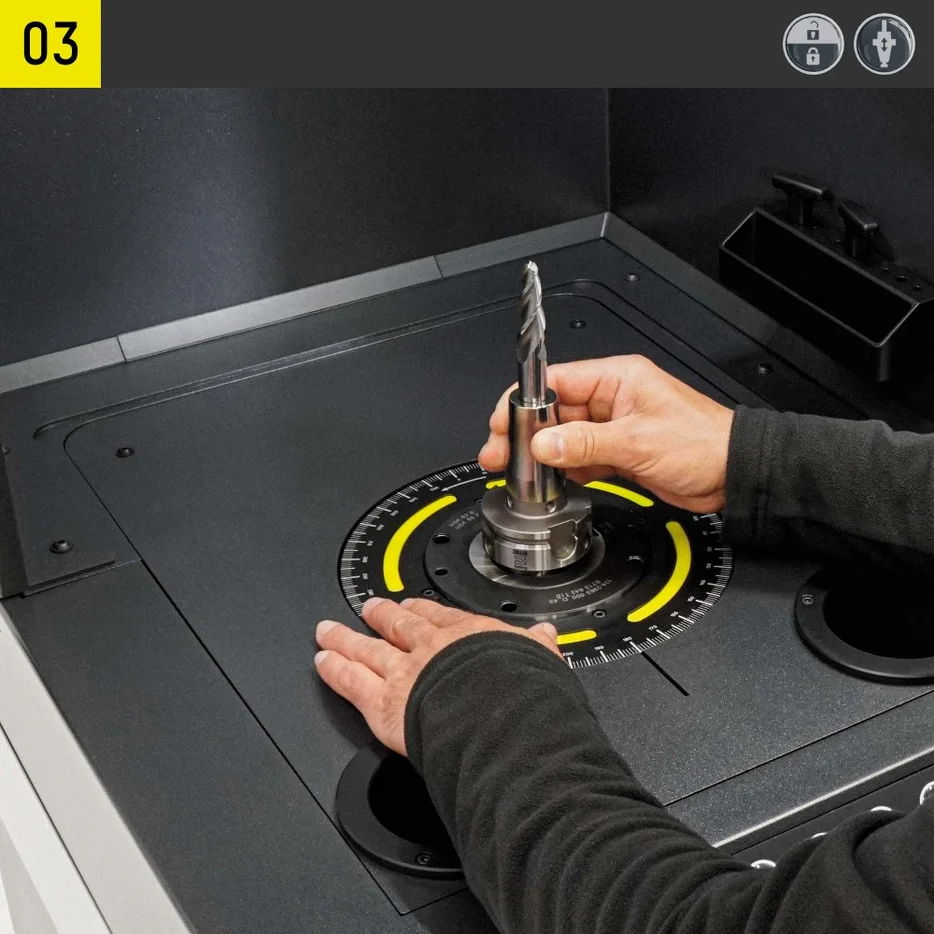

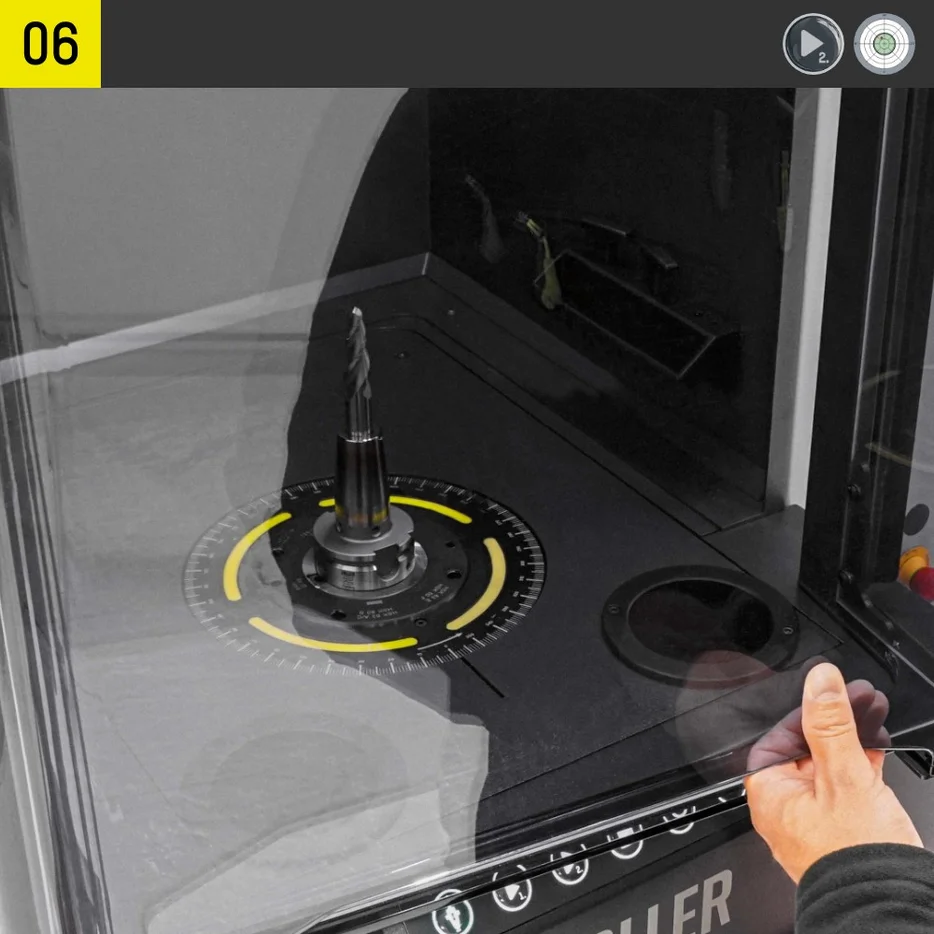

Ouvrir le capot, desserrer la tension, tourner
l'outil à 180° et serrer.

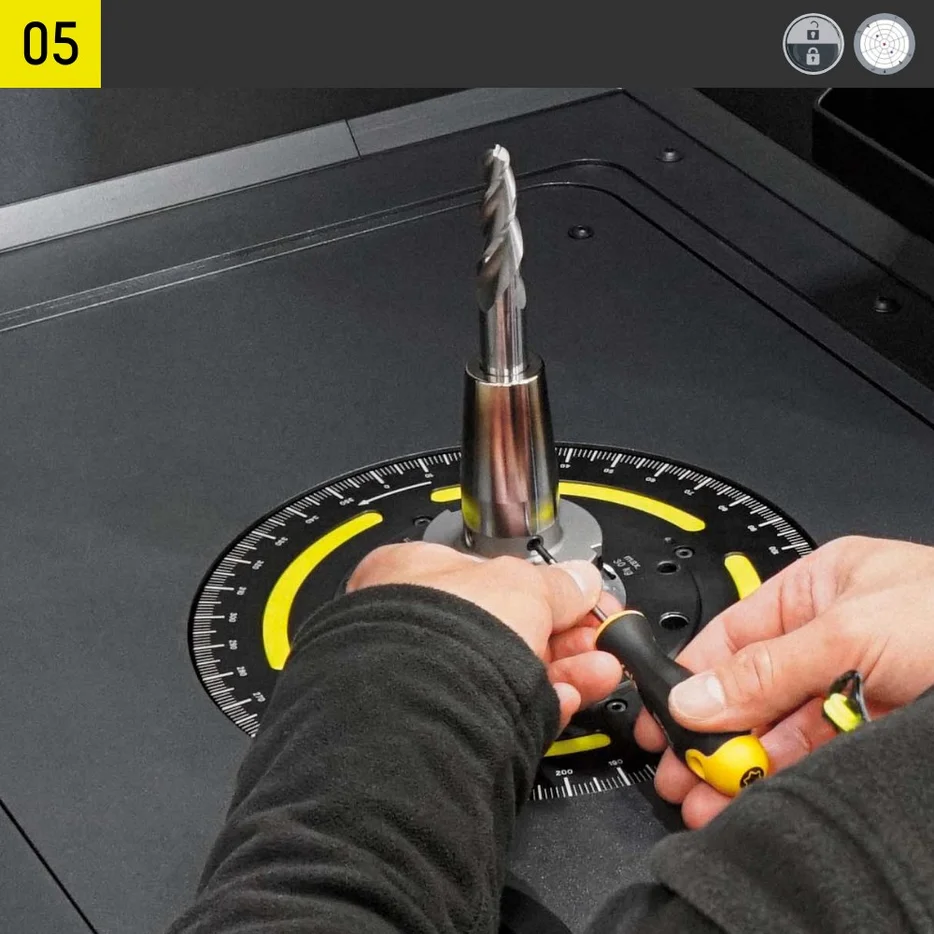

Ouvrir le capot, corriger
le déséquilibre (par exemple à l'aide de vis d'équilibrage)

Ouvrir le capot, utiliser
l'outil et le serrer

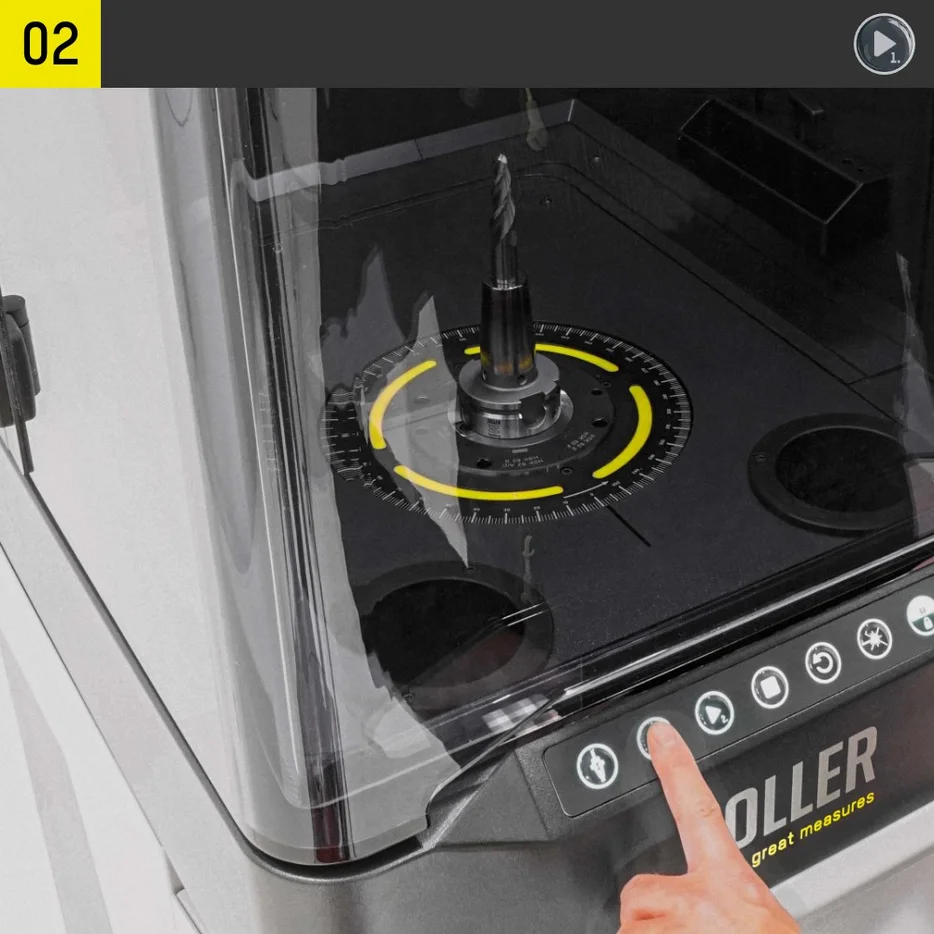

Fermer le capot et démarrer le cycle 1.

Fermer le capot et démarrer le cycle 2.

Fermer le capot et démarrer le cycle de contrôle,
résultat de mesure du cycle de contrôle

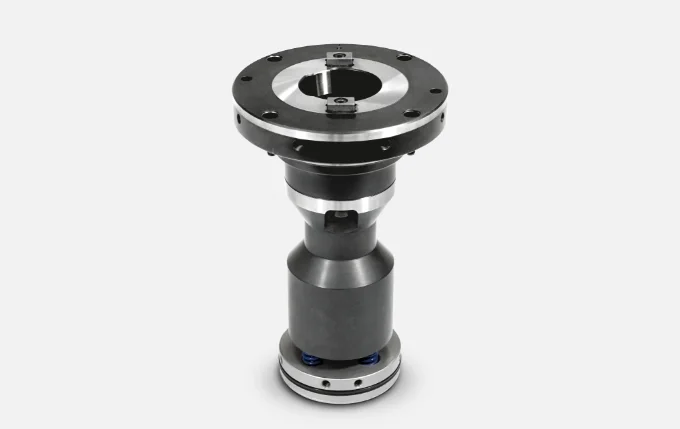

Nos adaptateurs, fiables et précis

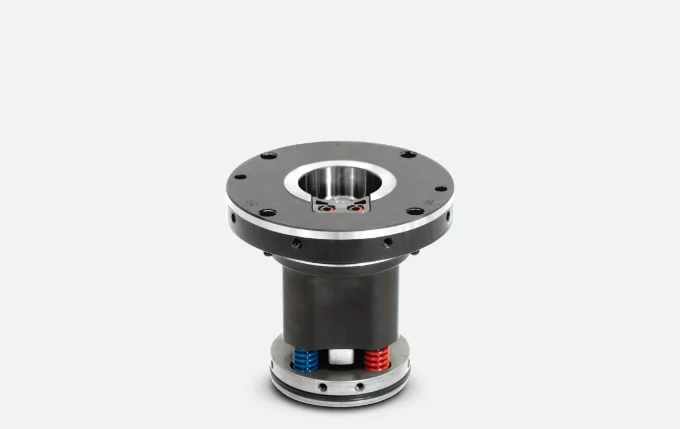

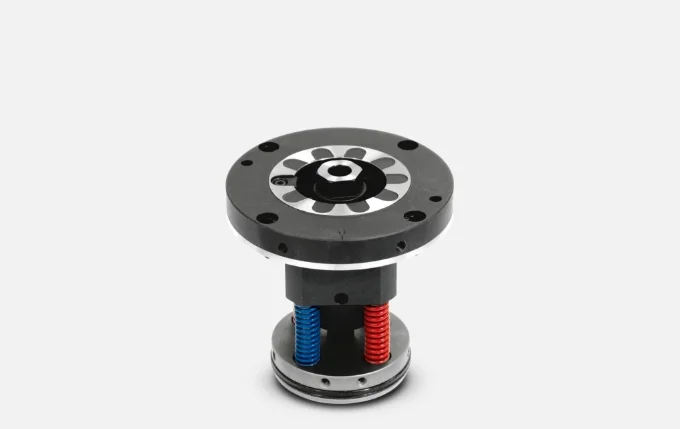

La sélection d'adaptateurs de centrage ZOLLER haute précision, avec leur conception unique, vous permet un actionnement par la force et surtout une sécurité lors du serrage des mandrins SK, HSK et à cône de queue polygonal avec une précision de répétition inégalée jusqu'à présent.

Autres adaptateurs sur demande.

Prendre contact

Du centre vers la plus grande précision

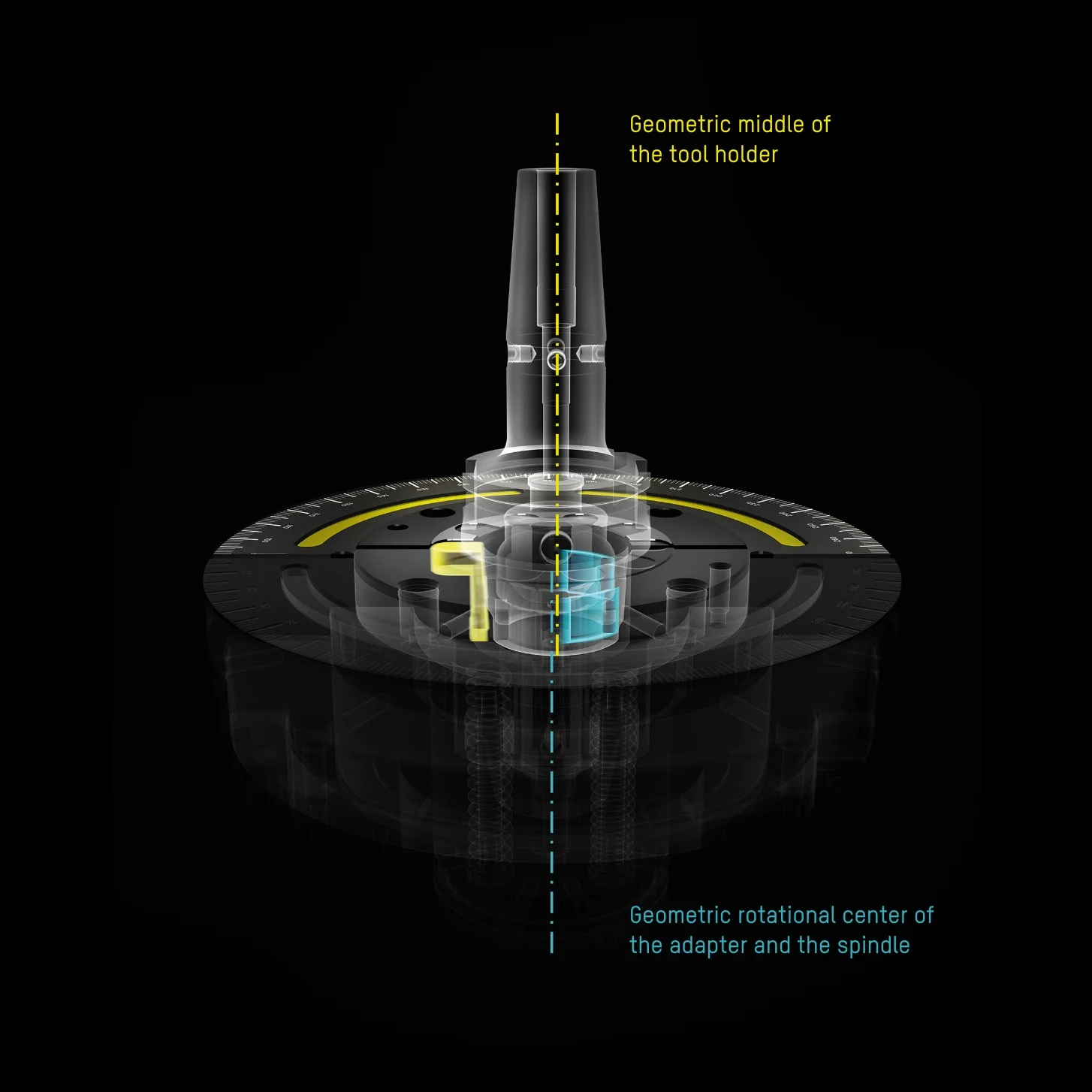

Un déséquilibre des outils est dû à une conception asymétrique et à la répartition asymétrique des masses qui en résulte. Le ZOLLER »toolBalancer« résout ce problème en utilisant un déport des axes délibéré dans l'adaptateur d'équilibrage lors de la mesure et de l'équilibrage de vos outils.

L'adaptateur d'équilibrage avec déport des axes est construit avec un système à deux points et une pièce de pression. Ceux-ci génèrent un signal de capteur important et mieux mesurable et garantissent des résultats d'équilibrage très précis, en particulier avec une qualité d'équilibrage élevée et un faible déséquilibre.

Déport des axes

Un déplacement défini de la fixation d'outil par la pièce de pression dans le sens des surfaces d'appui permet d'obtenir un déport des axes pour une reproductibilité élevée des résultats.

Appui fixe

Pour une reproductibilité élevée : les fixations d'outils sont situées sur les surfaces d'appui de l'adaptateur d'équilibrage.

Pièce de pression

La pièce de pression presse le cône des fixations d'outil sans jeu contre les surfaces d'appui de l'adaptateur d'équilibrage.

L'équilibrage est synonyme de tranquillité pour les outils

Lorsque les outils rotatifs ne tournent pas de manière régulière, des vibrations apparaissent. Même à faible vitesse de rotation, celles-ci peuvent entraîner une usure d'outil accrue, une perte de qualité des surfaces et des contraintes supplémentaires sur les broches des machines. Faites donc régulièrement équilibrer vos outils sur un appareil d'équilibrage ZOLLER.

Découvrez les avantages de la solution d'équilibrage ZOLLER.

En savoir plus sur la technique d'équilibrage
