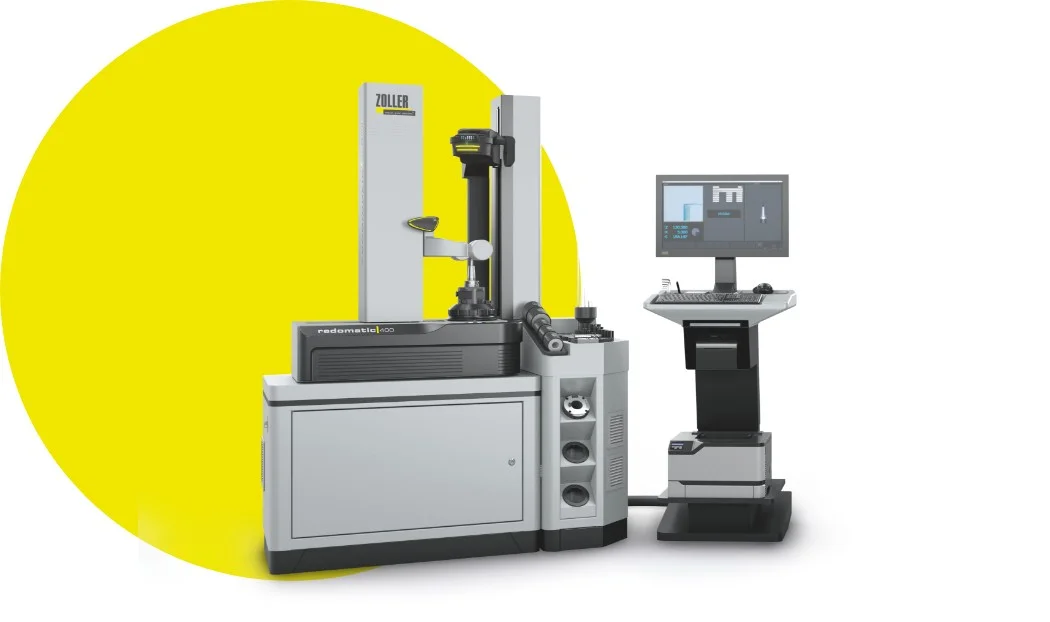

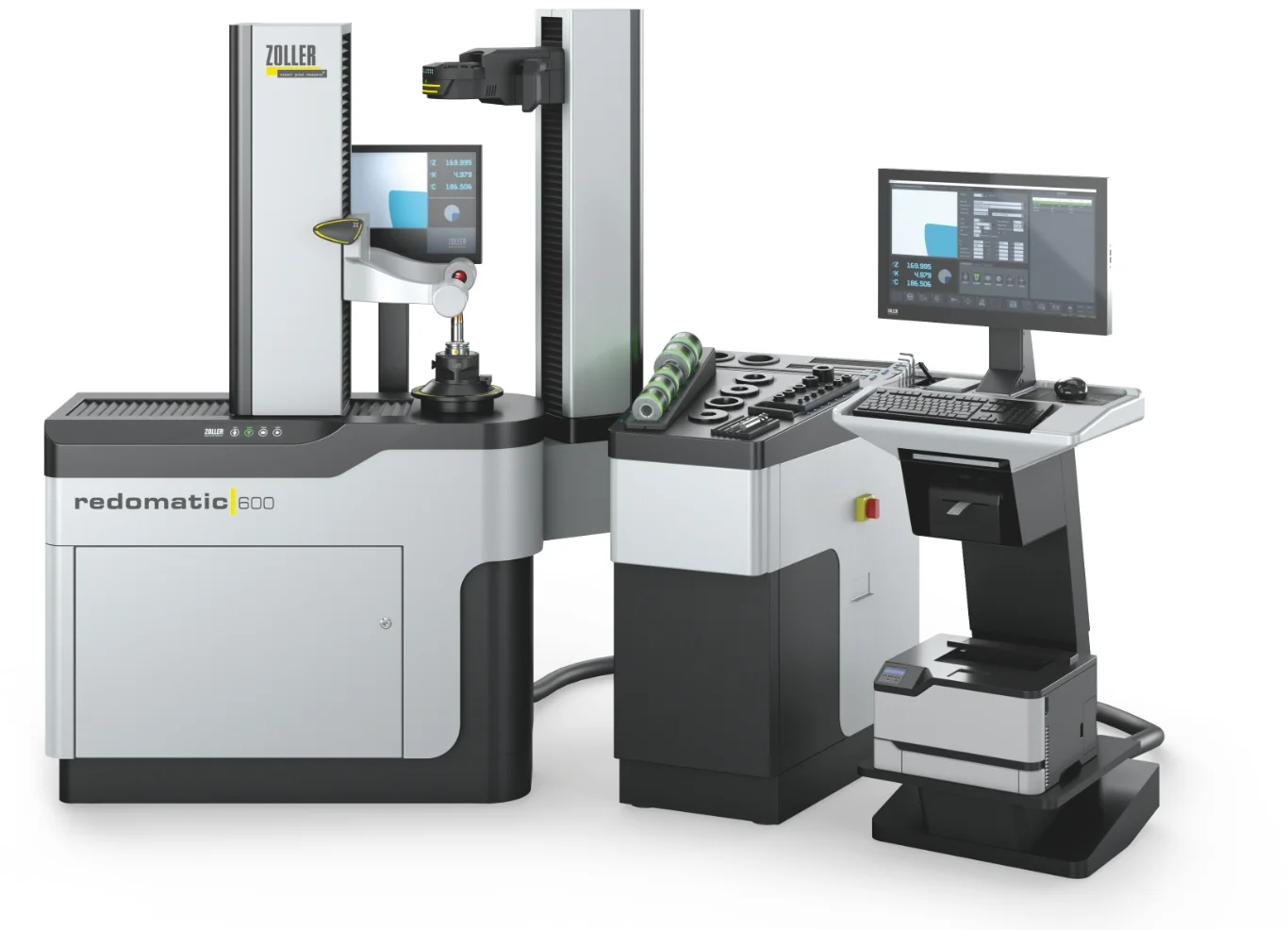

»redomatic«

aspiration du gaz de fumée

aspiration du gaz de fumée

Élimine efficacement les gaz de fumée de la zone de travail de l'opérateur. Le système d'aspiration du gaz de fumée breveté et éprouvé, situé au-dessus de la bobine d’induction, a été étendu pour inclure une aspiration intégrée à l'intérieur du boîtier de la bobine. Les gaz de fumée sont ainsi aspirés directement à leur point d'origine.

Bobine d’induction »varOct«

Bobine d'induction intelligente avec système de blindage »varOct«

Avec paramètres automatiques du diamètre jusqu'à un diamètre de tige maximal de 32 mm pour une puissance de chauffage optimale. Le processus de chauffage est surveillé en permanence. Le diamètre intérieur du système de blindage »varOct« peut être réglé rapidement et automatisé au diamètre souhaité à l'aide d'un système de crans. Grâce au diamètre intérieur maximal de 45,8 mm, même les outils avec un diamètre d'arête plus important peuvent être simples à défretter.

Disponible en option avec une interface à changement rapide pour passer rapidement d'une bobine de 14 kVA à une bobine de 22 kVA.

Poignée de commande à une main »eQ«

Poignée à une main »eQ« (ergonomique et rapide)

D'une seule main, le support optique peut être rapidement et facilement déplacé dans les axes Z et X pour être positionné correctement. De plus, d'autres fonctions de »pilot 4.0« peuvent être intégrées dans le bouton supplémentaire de l'»eQ«.

Système de butée longitudinale »asza«

Système de butée longitudinale automatique »asza«

Dans l'axe Z, précision inférieure à 10 μm pour le fretter.

Surveillance de la longueur de fretter – pour un fretter sûr et contrôlé des outils avec surveillance de la longueur minimale de fretter.

Broche à haute précision »ace«

Broche haute précision »ace«

Système de broche universel de haute précision avec un comportement de serrage similaire à celui d'une broche de machine, garantissant un logement et une tension des outils à l'échelle μm. Le système de changement d’adaptateur permet l'adaptation à presque tous les systèmes de porte-outils.

cloches de refroidissement

Clochettes de refroidissement innovantes avec guidage de l'opérateur »coolbyLight«

Pour un processus de refroidissement sûr et simple à contrôler grâce au système de couleurs des LED. Il est également possible de sélectionner la version avec des cloches de refroidissement standard pour le »redomatic 600«.

Logiciel de gestionnaire de refroidissement pour l'unité de refroidissement – l'unité de refroidissement n'est activée de manière automatique qu'en cas de besoin.

unité de retrait

unité de retrait

Pour placer l'électronique de retrait, les cloches de refroidissement, les bagues de fixation, les barres de butée et l'adaptateur de réglage ZOLLER insert »masterPiece«. L'indication du système de guidage de retrait »sls« dans le logiciel de traitement d'images permet de réaliser rapidement la sélection des accessoires nécessaires.

Le système de frettage »sls« – »pilot 4.0« guide l'opérateur de manière sûre et rapide tout au long du processus de rétraction à l'aide d'étapes de travail exactement définies dans le logiciel.

Logiciel de traitement d'image »pilot 4.0«

IPC avec logiciel de traitement d'image »pilot 4.0«

La commande composée d'un IPC, »du logiciel pilot 4.0« et d'un écran couleur TFT 24 pouces prend en charge toutes les tâches de modification des paramètres, de mesure et de frétissage et garantit une utilisation simple et sûre. La hauteur et l'inclinaison de l'écran sont réglables, ce qui rend l'utilisation du logiciel extrêmement confortable. Le »cockpit« offre de la place pour le clavier et la souris ainsi que des rangements pour les imprimantes d'étiquettes et laser, les scanners et les outils tels que les clés Allen.
