Réglage et mesure · Bancs de préréglage verticaux

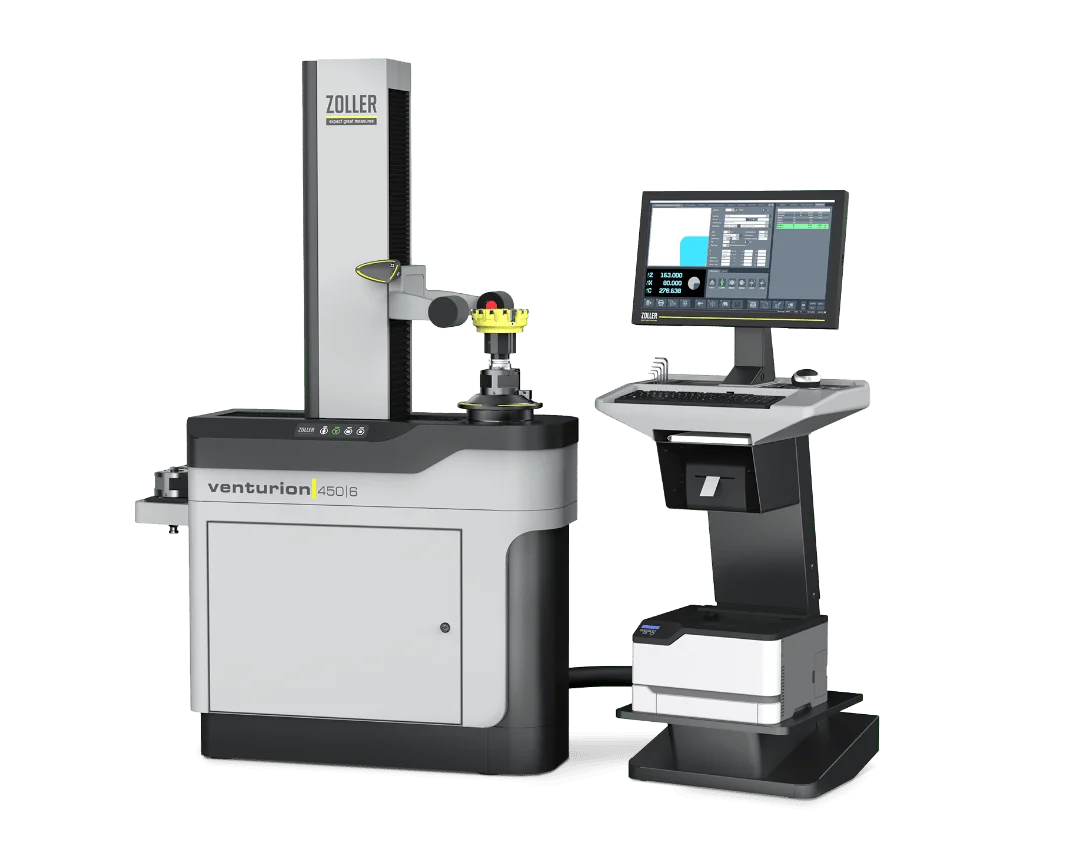

»venturion«
Le système haut de gamme pour le réglage et la mesure professionnels
des outils
Transformez les options en avenir
Chaque »venturion« est un engagement pour l'avenir. Sa contribution s'inscrit pleinement dans la vision d'une fabrication hautement efficace. Vous serez prêt à répondre aux exigences les plus élevées en matière de mesure et de réglage des paramètres de l'outil.
Réalité augmentée · 3D

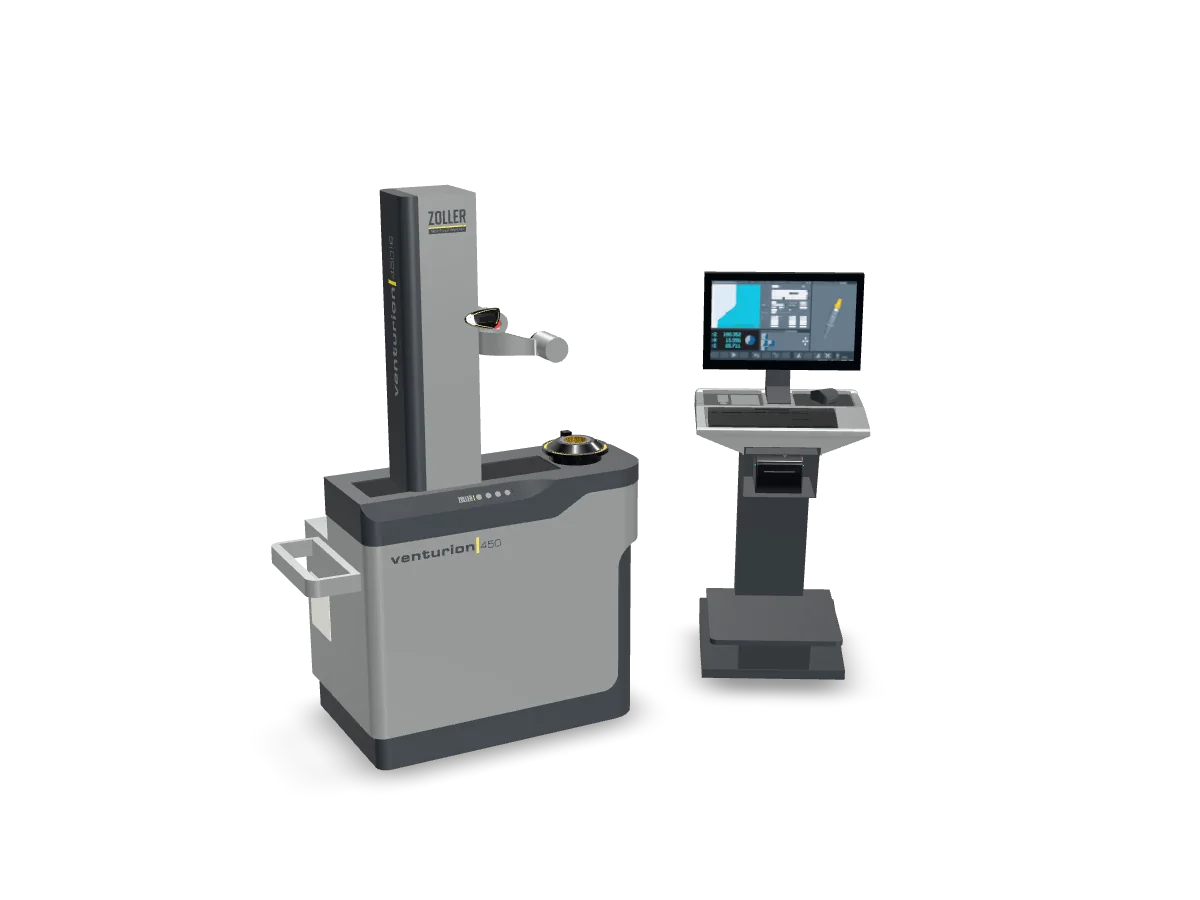

»venturion 450« en taille réelle – dans votre atelier
Grâce à la réalité augmentée, l’appareil apparaît à l’échelle exacte, là où il travaillera : faites-en le tour, vérifiez l’encombrement et les accès avant de commander. Sur ordinateur, faites pivoter et zoomez le modèle CAO directement ici.
- Largeur
- 2,32 m
- Profondeur
- 0,85 m
- Hauteur
- 1,94 m
- Encombrement au sol
- 1,96 m²
Dimensions hors tout du modèle CAO dans cette configuration – variables selon l’équipement.
Ouvrir sur smartphone ou tablette
Scannez le code QR et placez l’appareil en taille réelle dans votre local – avec un iPhone, un iPad ou un appareil Android compatible ARCore.
Chargement du modèle 3D …
Faites glisser pour pivoterRapide et précis
Surveillance automatique du point zéro
Qualité haut de gamme au meilleur rapport qualité-prix
De solides arguments en faveur de la qualité ZOLLER
IPC avec écran couleur TFT 24 pouces
IPC avec écran couleur TFT 24 pouces
Spécialement conçu pour traiter rapidement de grandes quantités de données et pour appeler immédiatement les programmes et les processus de mesure complexes. L'écran séduit par sa représentation d'une netteté exceptionnelle.
Unité de commande séparée »cockpit«
Unité de commande séparée »cockpit«
Offre de la place pour un clavier et une souris ainsi que des rangements pour les outils, l'imprimante et le scanner. L'écran est réglable en hauteur et en inclinaison. Le poste de travail peut être réglé individuellement en quelques gestes pour un travail confortable.

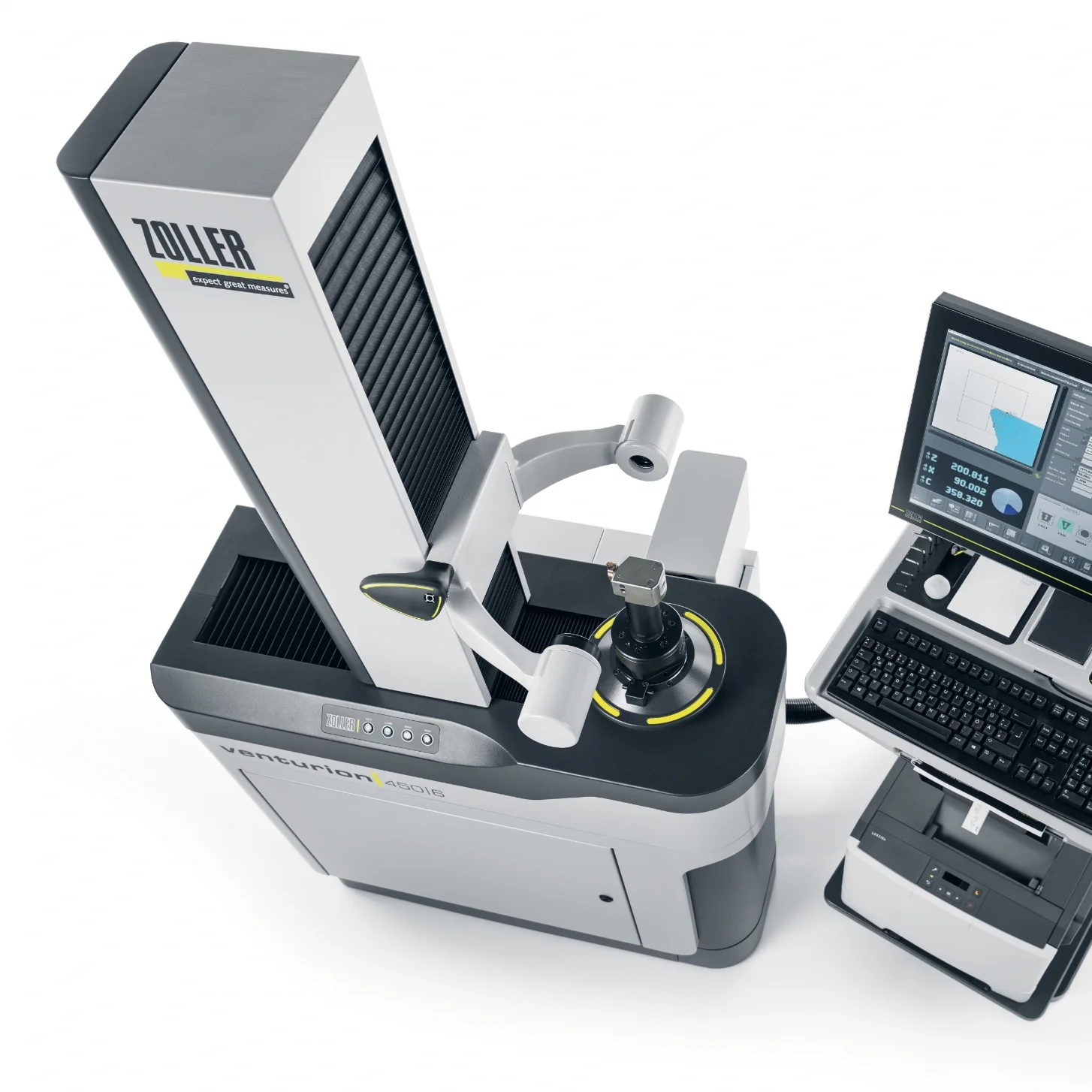

Corps de base dans les axes Z et X
Corps de base dans les axes Z et X
Fabriqué à partir d'un alliage léger spécialement développé pour les appareils de mesure. Conçu pour reprendre le poids et les forces des outils. La garantie d'une stabilité et d'une précision à long terme pour des mesures fiables.
Éléments pneumatiques Bosch/Festo
Éléments pneumatiques Bosch/Festo
Pour un fonctionnement sûr des fonctions pneumatiques telles que les fonctions de serrage par force sur la broche.
Support stable pour l'appareil
Socle stable
La base de l'appareil : elle abrite l'ordinateur, les éléments pneumatiques et l'électronique, disposés de manière à suffire à l'accessibilité et à une ventilation optimale. Cela permet d'éviter efficacement la surchauffe de l'ordinateur et le système peut fonctionner 24 heures sur 24.
IPC avec écran couleur TFT 24 pouces
IPC avec écran couleur TFT 24 pouces
IPC avec écran couleur TFT 24 pouces
Spécialement conçu pour traiter rapidement de grandes quantités de données et pour appeler immédiatement les programmes et les processus de mesure complexes. L'écran séduit par sa représentation d'une netteté exceptionnelle.
Unité de commande séparée »cockpit«
Unité de commande séparée »cockpit«
Unité de commande séparée »cockpit«
Offre de la place pour un clavier et une souris ainsi que des rangements pour les outils, l'imprimante et le scanner. L'écran est réglable en hauteur et en inclinaison. Le poste de travail peut être réglé individuellement en quelques gestes pour un travail confortable.
Corps de base dans les axes Z et X
Corps de base dans les axes Z et X
Corps de base dans les axes Z et X
Fabriqué à partir d'un alliage léger spécialement développé pour les appareils de mesure. Conçu pour reprendre le poids et les forces des outils. La garantie d'une stabilité et d'une précision à long terme pour des mesures fiables.
Éléments pneumatiques Bosch/Festo
Éléments pneumatiques Bosch/Festo
Éléments pneumatiques Bosch/Festo
Pour un fonctionnement sûr des fonctions pneumatiques telles que les fonctions de serrage par force sur la broche.
Support stable pour l'appareil
Support stable pour l'appareil
Socle stable
La base de l'appareil : elle abrite l'ordinateur, les éléments pneumatiques et l'électronique, disposés de manière à suffire à l'accessibilité et à une ventilation optimale. Cela permet d'éviter efficacement la surchauffe de l'ordinateur et le système peut fonctionner 24 heures sur 24.
Mesure automatisée
Vous obtenez toujours des données de mesure précises sur vos outils, indépendamment de l'opérateur.
Grâce à la commande numérique par ordinateur, à l’autofocus et au logiciel intuitif »pilot 4.0«, »venturion« introduit la mesure automatisée des outils dans votre production.

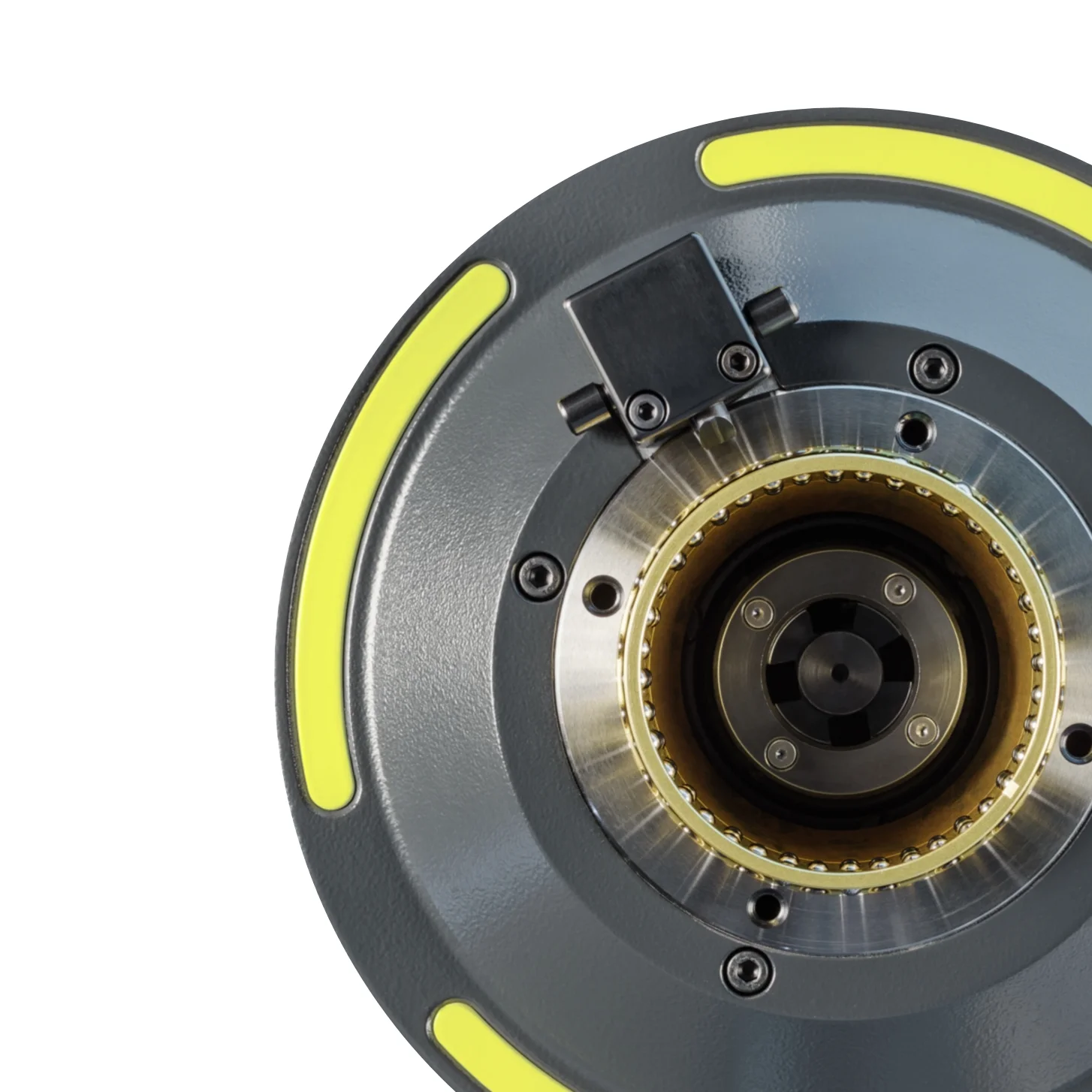

Broche »ace« : changement rapide
La broche »ace« reprend directement et sans jeu n'importe quel porte-accessoires via sa douille sphérique. Vous pouvez utiliser les porte-accessoires adaptés et les serrer par actionnement par la force, comme dans une machine-outil. Le changement de porte-accessoires s'effectue en 10 secondes avec une précision < 1 µm. Le codeur de broche ROD saisit exactement la position de l'axe C.

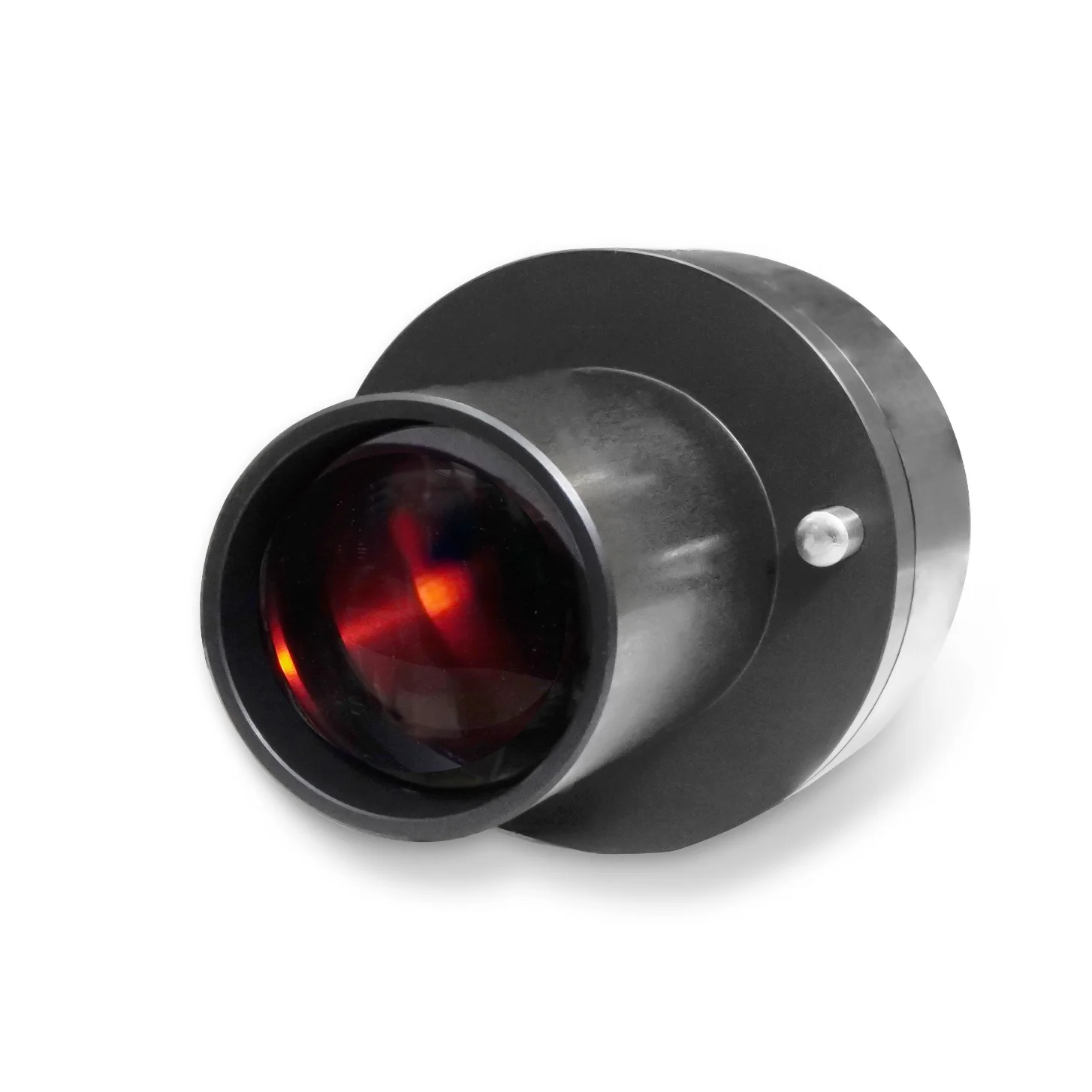

Optique avec caméra industrielle
Un regard attentif aux détails : l'objectif haut de gamme dispose de lentilles supplémentaires et saisit chaque détail – en option avec une résolution plus élevée.
Changez ce qui vous empêche de réussir
Votre production utilise des machines haut de gamme, votre équipe est hautement qualifiée et motivée. Il ne manque plus que des données de géométrie complètes sur vos outils et des processus plus rapides pour le réglage de vos machines. Il est temps de changer l'avenir. Il est temps d'adopter »venturion«.
