В конечном счёте важно только одно – выдающееся качество

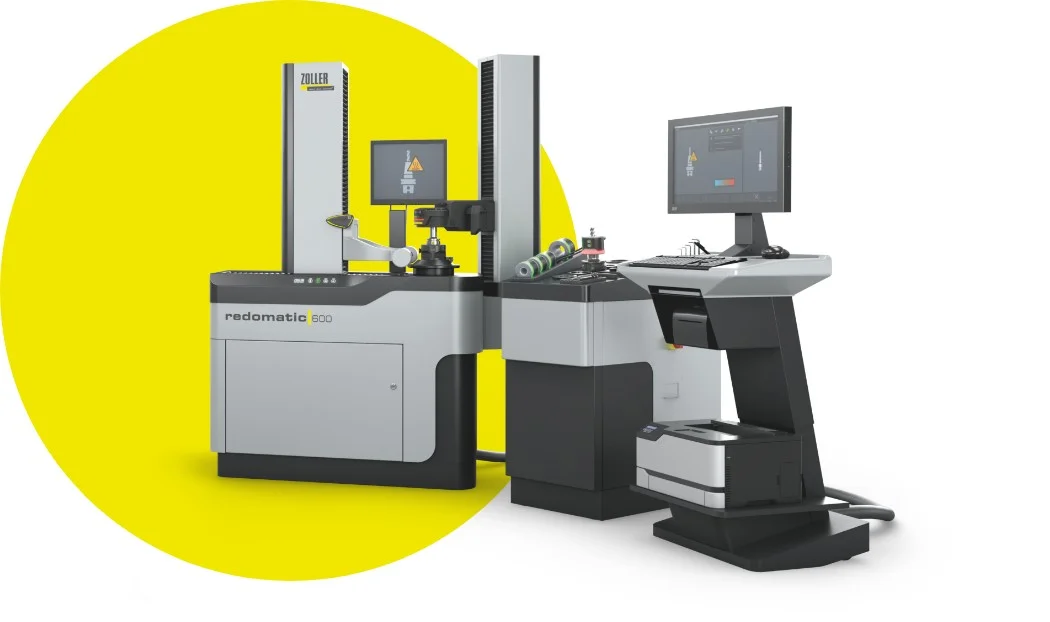

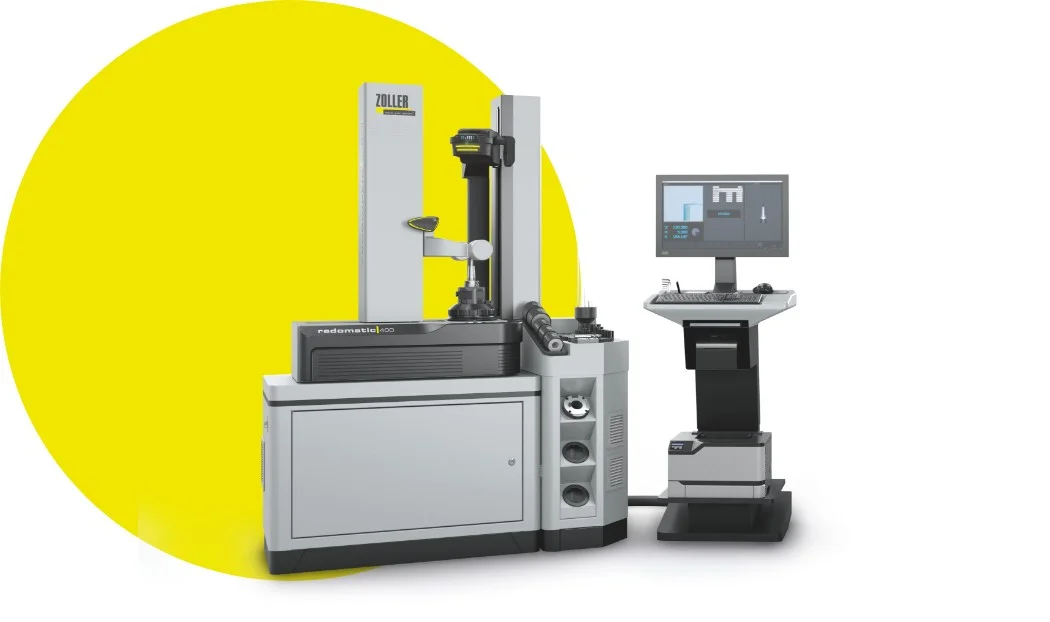

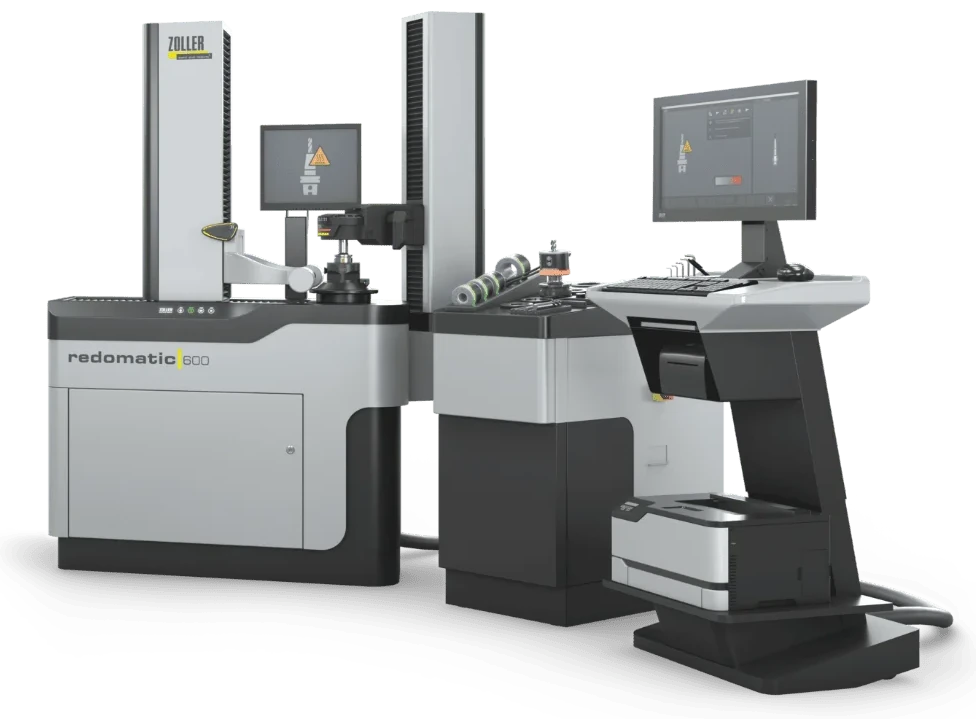

С »redomatic 400« или »redomatic 600« от ZOLLER вы эффективнее производите на многошпиндельных станках и в автоматизированном серийном производстве. Ведь с »redomatic« вы можете быть уверены, что длины инструмента всегда настроены правильно. Разработанная ZOLLER последовательность термозажима с установочным адаптером »masterPiece« быстра и проста.

Запросить Встреча с экспертом 1:1

Дополненная реальность · 3D

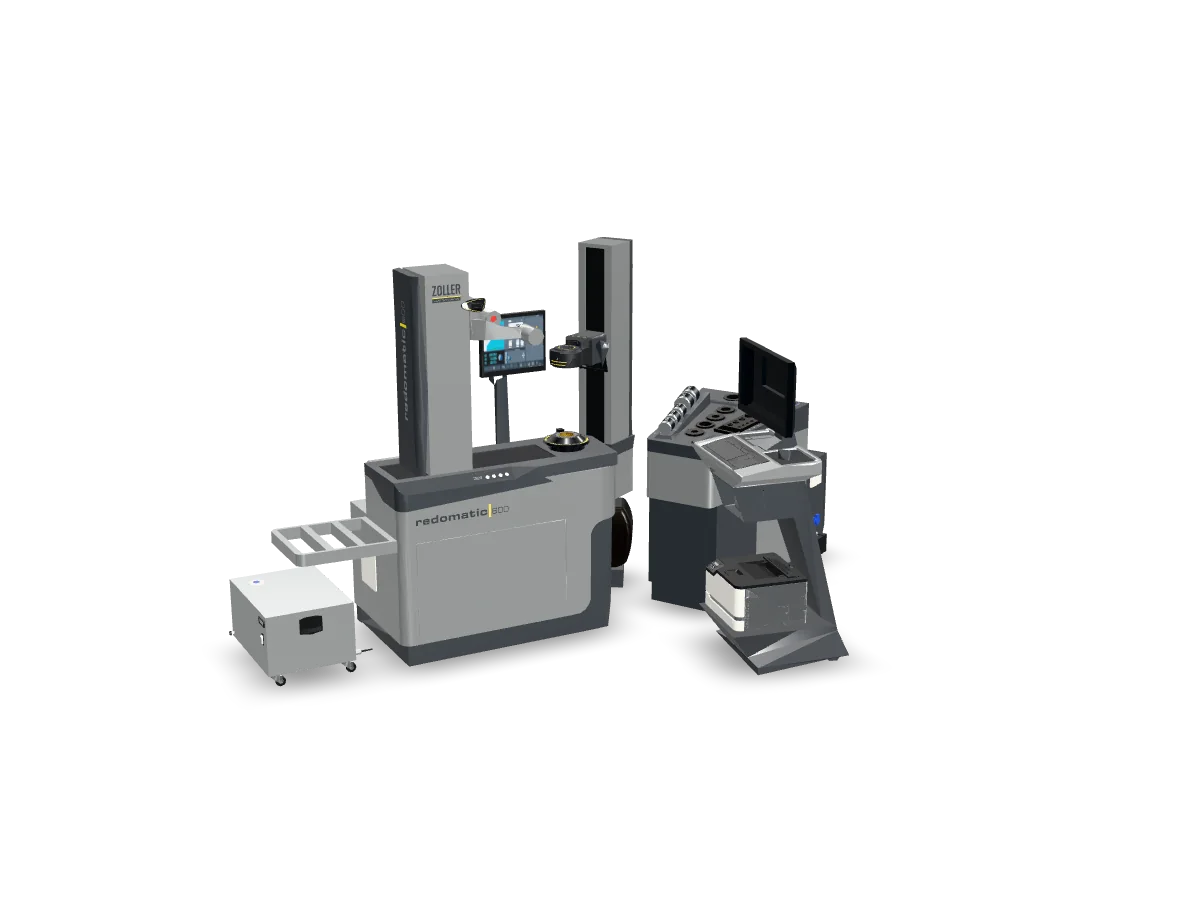

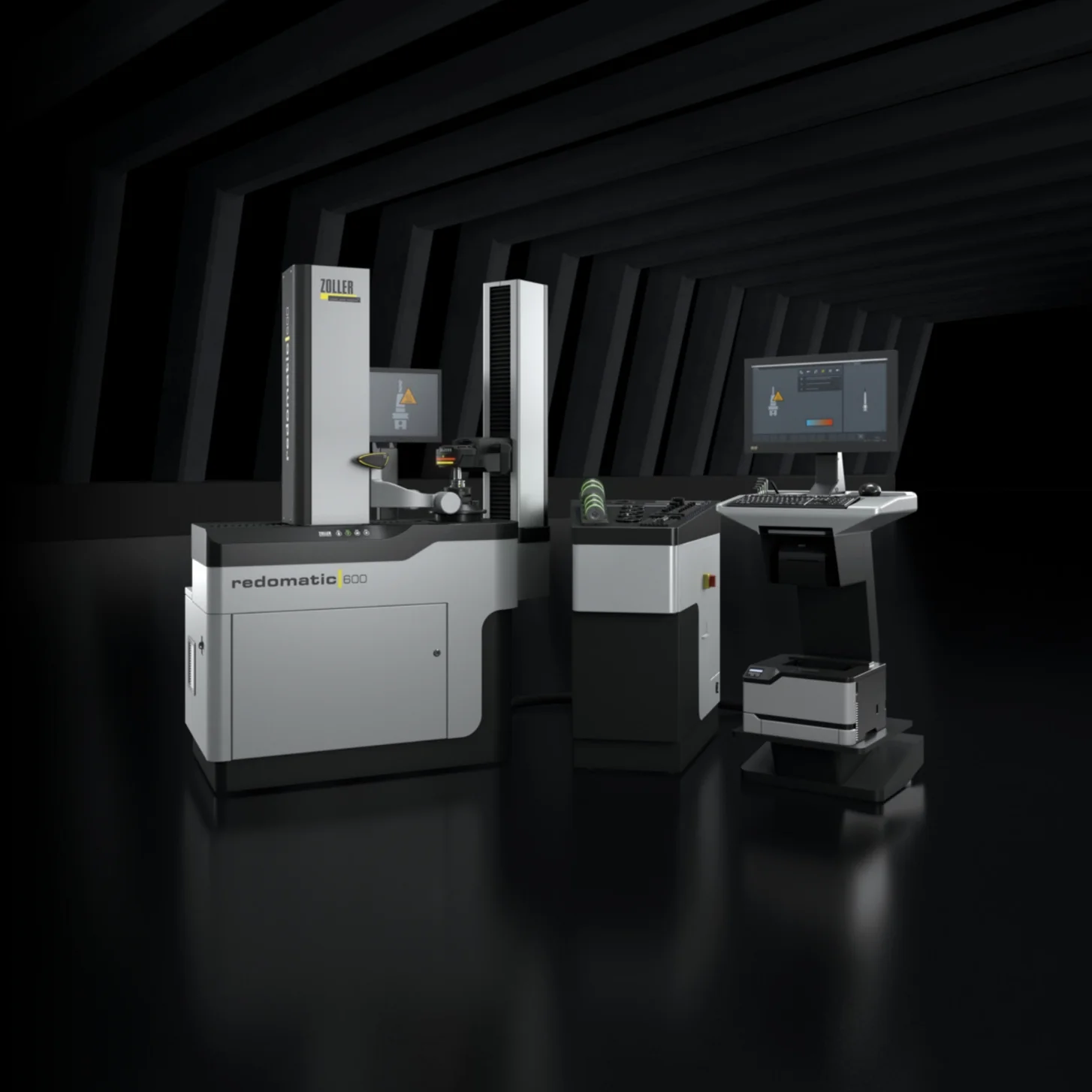

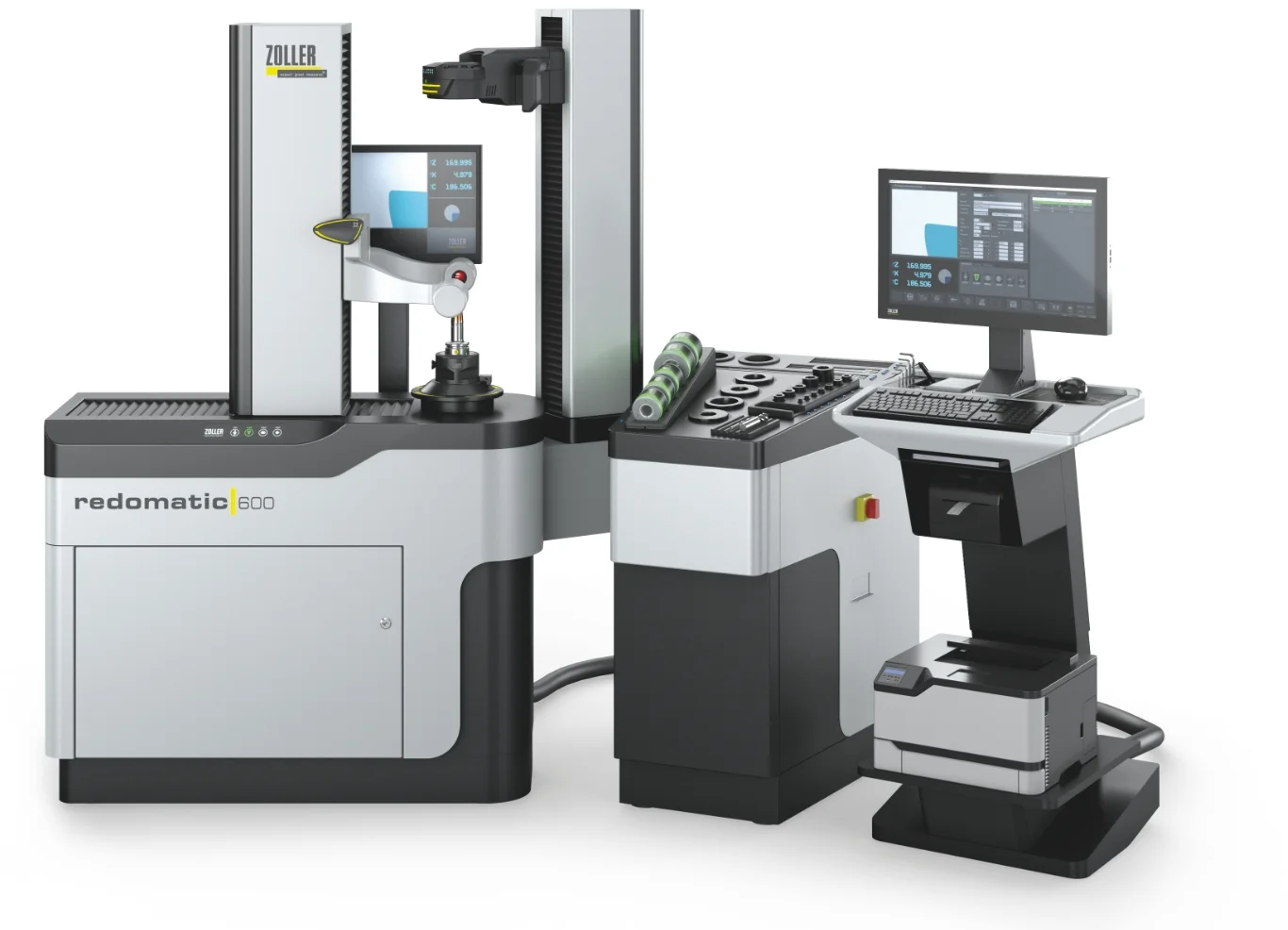

»redomatic 600« в натуральную величину – прямо в вашем цеху

С дополненной реальностью оборудование появляется в натуральную величину именно там, где оно будет работать: обойдите его и ещё до заказа проверьте место и подходы. На компьютере CAD-модель можно вращать и масштабировать прямо здесь.

Ширина: 3,55 m
Глубина: 1,91 m
Высота: 1,97 m
Площадь основания: 6,76 m²

Габаритные размеры CAD-модели в данной комплектации; в зависимости от конфигурации могут отличаться.

Планировщик инструментального участка

Уникальная концепция управления

Высочайшая точность

Сертифицированная безопасность

Технология термозажима

Меньше энергии – максимум прибыли

С »redomatic« от ZOLLER вы экономите время, снижаете расходы на электроэнергию и бережёте термопатроны благодаря идеальному взаимодействию электроники, ПО и механики и продуманному, безопасному процессу термозажима.

30 % экономии энергии

30 % экономии энергии

С индукционной технологией ZOLLER вы оптимально нагреваете термопатроны. Для вас это означает: равномерно по всей зоне зажима и ровно столько, сколько нужно. Это сокращает время нагрева и охлаждения и время цикла, бережёт патроны и продлевает срок их службы.

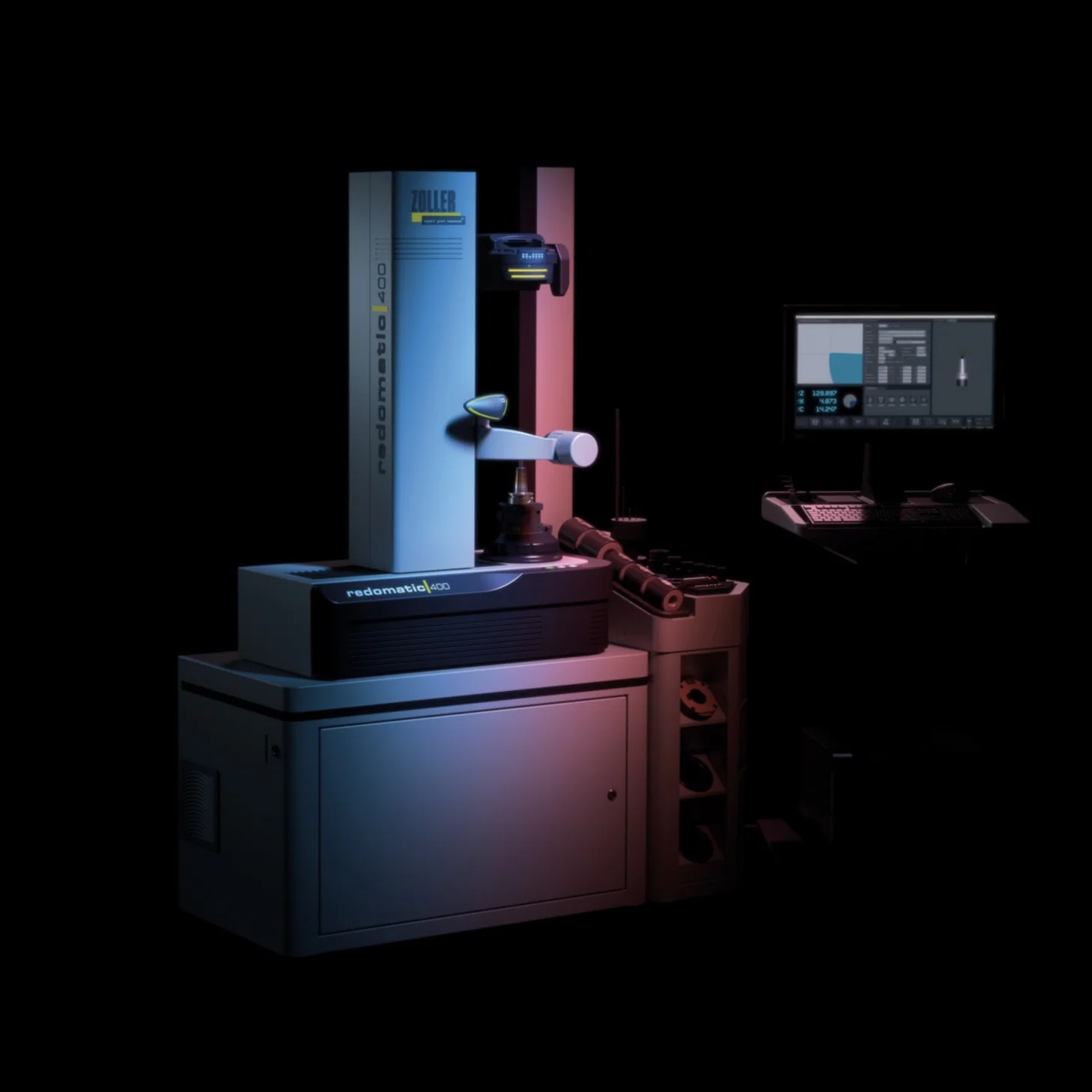

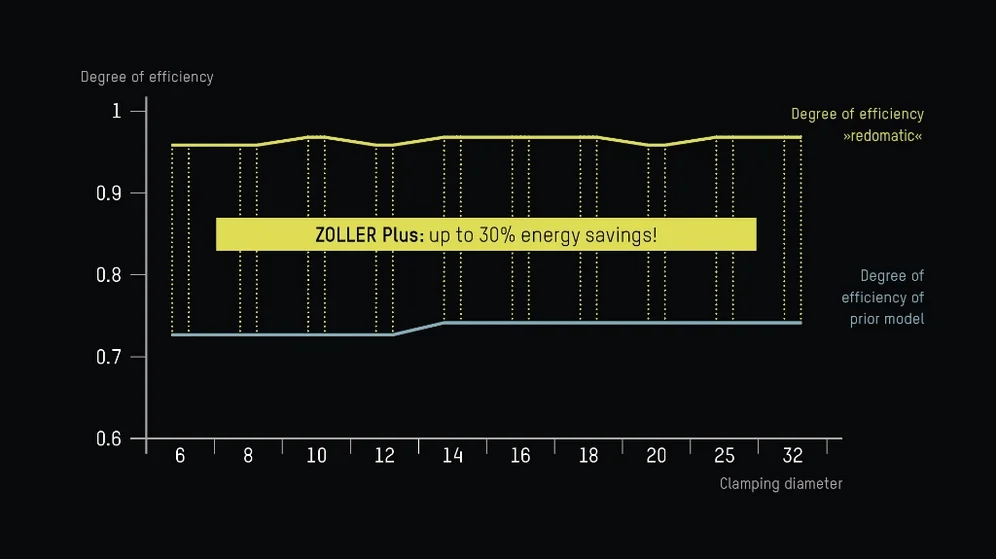

Особое преимущество »redomatic«, которым ZOLLER вносит вклад в устойчивое использование ресурсов на производстве, – экономия энергии до 30 % по сравнению с предыдущей моделью. Мы этим особенно гордимся. Тепло и энергия подаются ровно туда, где они нужны для безопасного термозажима и извлечения инструмента.

Технология термозажима

Умная конструкция для максимальной эффективности

Индукционная катушка ZOLLER – интеллектуальная, продуманная изюминка »powerShrink«. Две параллельно включённые обмотки в катушке можно активировать по отдельности и управлять ими по-разному в зависимости от диаметра и длины зажима. Это обеспечивает оптимальный ввод энергии в зону зажима, ускоряет нагрев и охлаждение и бережёт ваши патроны.

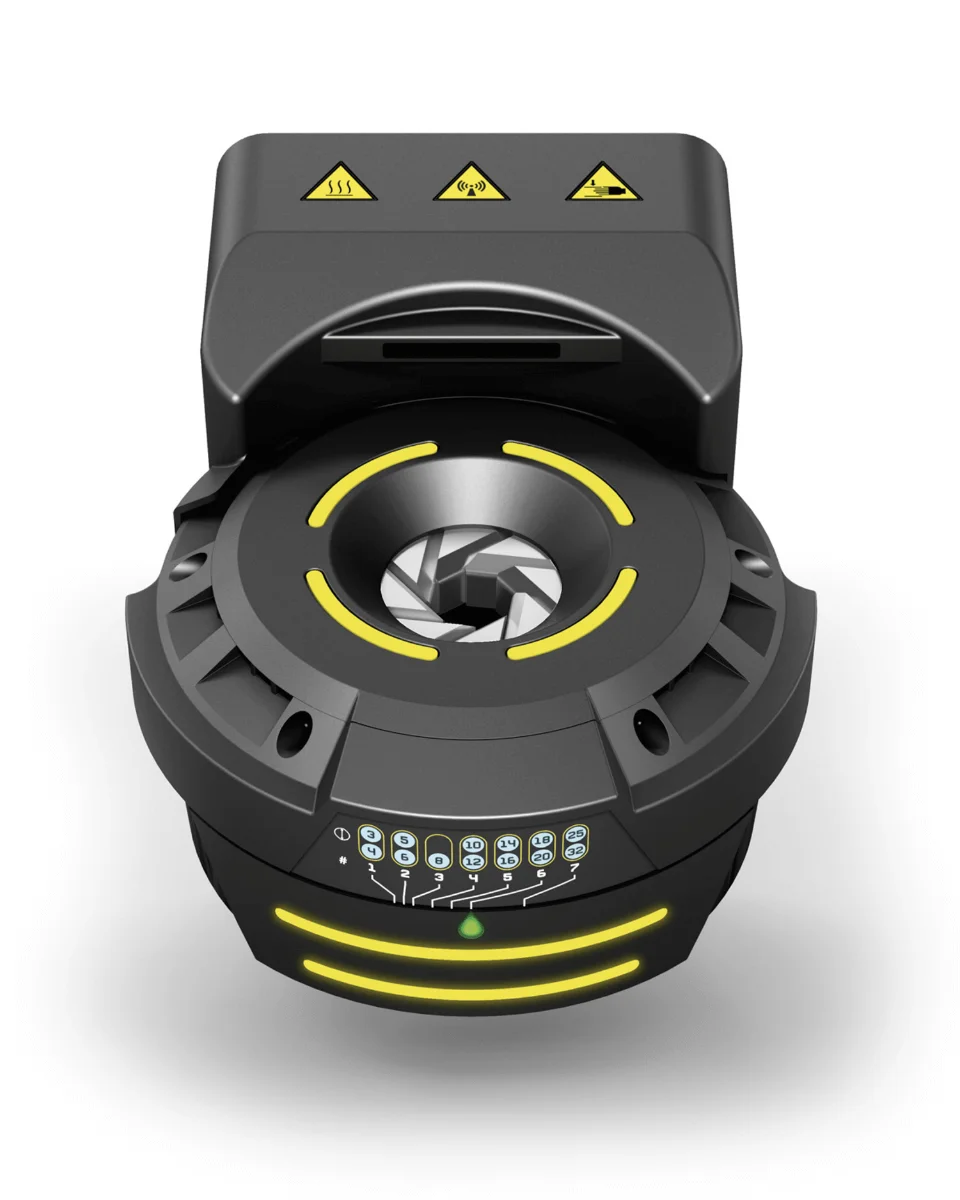

Индукционная катушка с системой экранирования »varOct« Самостоятельное решение »powerShrink«

Когда искусство попадает в цель

Вдохновлённый современной архитектурой и оптической кинематикой, отдел исследований и разработок ZOLLER создал шедевр. Индукционная катушка ZOLLER с системой экранирования »varOct« обеспечивает максимальную эффективность и эргономику процесса термозажима.

8 ферритовых элементов

Гениально задумано. Идеально исполнено. Восемь подвижных элементов экранирования катушки »varOct« скользят друг мимо друга по замкнутому контуру – настоящее дизайнерское впечатление. Уникальность ZOLLER – непревзойдённый дизайн и эффективность.

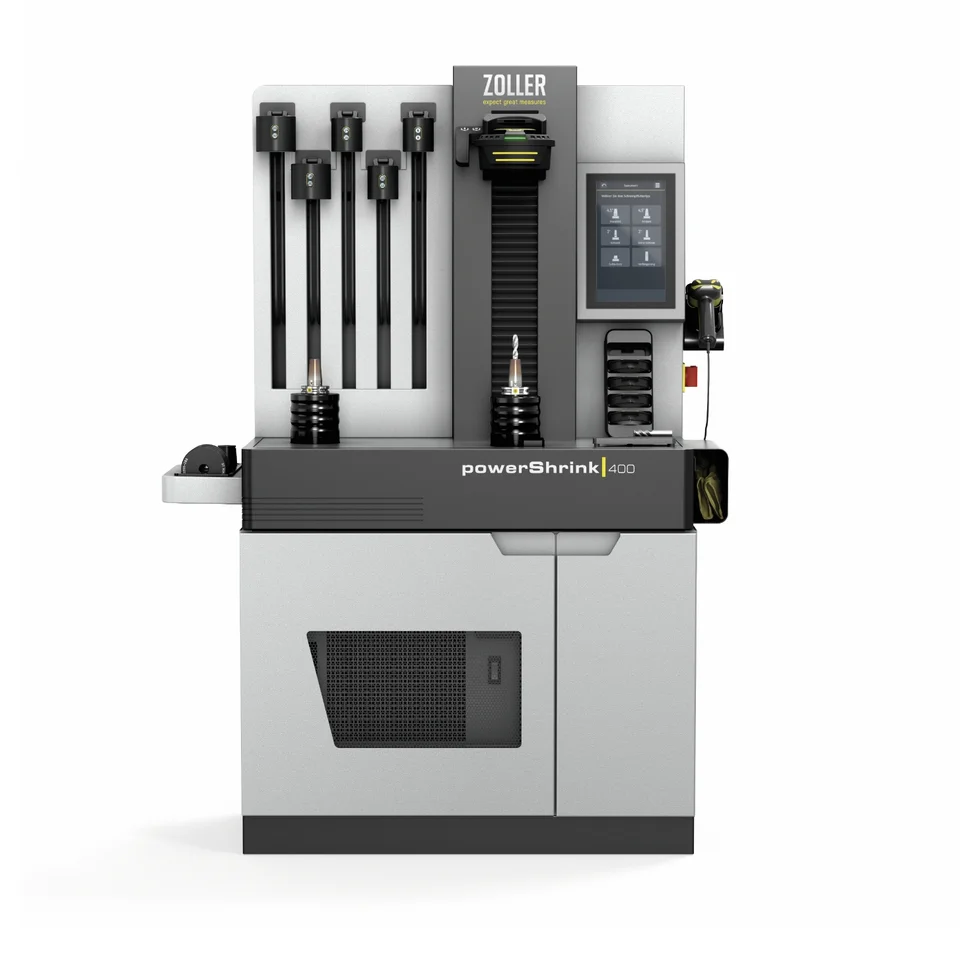

Первоклассное самостоятельное решение

Термозажим и извлечение инструмента в рекордные сроки с экономией энергии и бережным отношением к термопатрону: все эти преимущества даёт индукционная система термозажима »powerShrink«.

Подробнее

Высокоэффективное взаимодействие

Вытяжка дыма

Надёжно удаляет пары из рабочей зоны оператора. Зарекомендовавшая себя запатентованная вытяжка над индукционной катушкой дополнена встроенной вытяжкой внутри корпуса катушки. Так пары отсасываются прямо там, где возникают.

Индукционная катушка »varOct«

Интеллектуальная индукционная катушка с системой экранирования »varOct«

С автоматической настройкой диаметра для хвостовиков до макс. 32 мм для оптимальной мощности нагрева. Процесс нагрева постоянно контролируется. Внутренний диаметр системы экранирования »varOct« быстро и автоматически настраивается на нужный диаметр с помощью растра. Благодаря максимальному внутреннему диаметру 45,8 мм можно легко зажимать и инструмент с большим диаметром резания.

Опционально также с быстросменным интерфейсом для быстрой смены катушки 14 кВА на 22 кВА.

Рукоятка управления одной рукой »eQ«

Рукоятка управления одной рукой »eQ« (ergonomic & quick)

Носитель оптики быстро и легко перемещается одной рукой в нужное положение одновременно по Z и X. На дополнительную кнопку »eQ« можно также вывести дополнительные функции »pilot 4.0«.

Система упора по длине »asza«

Автоматическая система упора по длине »asza«

По оси Z для термозажима с точностью менее 10 мкм.

Контроль длины термозажима – для безопасного и контролируемого термозажима инструмента с контролем минимальной длины зажима.

Высокоточный шпиндель »ace«

Высокоточная универсальная система шпинделя с поведением зажима как у шпинделя станка гарантирует удержание и зажим инструмента с микронной точностью. Универсальная система смены сменных держателей позволяет адаптироваться почти к любой системе оправок.

Охлаждающие колокола

Инновационные охлаждающие колокола с руководством оператора »coolbyLight«

Для безопасного и наглядного процесса охлаждения благодаря цветовой системе светодиодов. Альтернативно »redomatic 600« можно выбрать и со стандартными охлаждающими колоколами.

ПО менеджера охлаждения для блока охлаждения – блок охлаждения включается автоматически только при необходимости.

Вспомогательный блок

Для размещения электроники термозажима, охлаждающих колоколов, опорных колец, упорных стержней и установочного адаптера ZOLLER »masterPiece«. Отображение системы руководства термозажимом »sls« в ПО обработки изображений позволяет быстро выбрать нужные принадлежности.

»sls« – Система руководства термозажимом »pilot 4.0« безопасно и быстро ведёт оператора через процесс термозажима с помощью точно заданных рабочих шагов в ПО.

ПО обработки изображений »pilot 4.0«

Промышленный ПК с ПО обработки изображений »pilot 4.0«

Система управления из промышленного ПК, »pilot 4.0« и цветного TFT-монитора 24" берёт на себя все задачи по настройке, измерению и термозажиму и обеспечивает безопасное и простое управление. Монитор регулируется по высоте и наклону, что делает работу с ПО максимально удобной. »cockpit« предлагает место для клавиатуры и мыши, а также полки для принтеров этикеток и лазерных принтеров, сканеров и инструментов, например шестигранных ключей.
