Add-on »z.Stock«
정확한 재고: 공구 창고를 위한 3D 보관 위치 관리, 순환 관리 및 주문
자세히 보기수직 리프트형 자동창고
공구가 작업자에게 옵니다

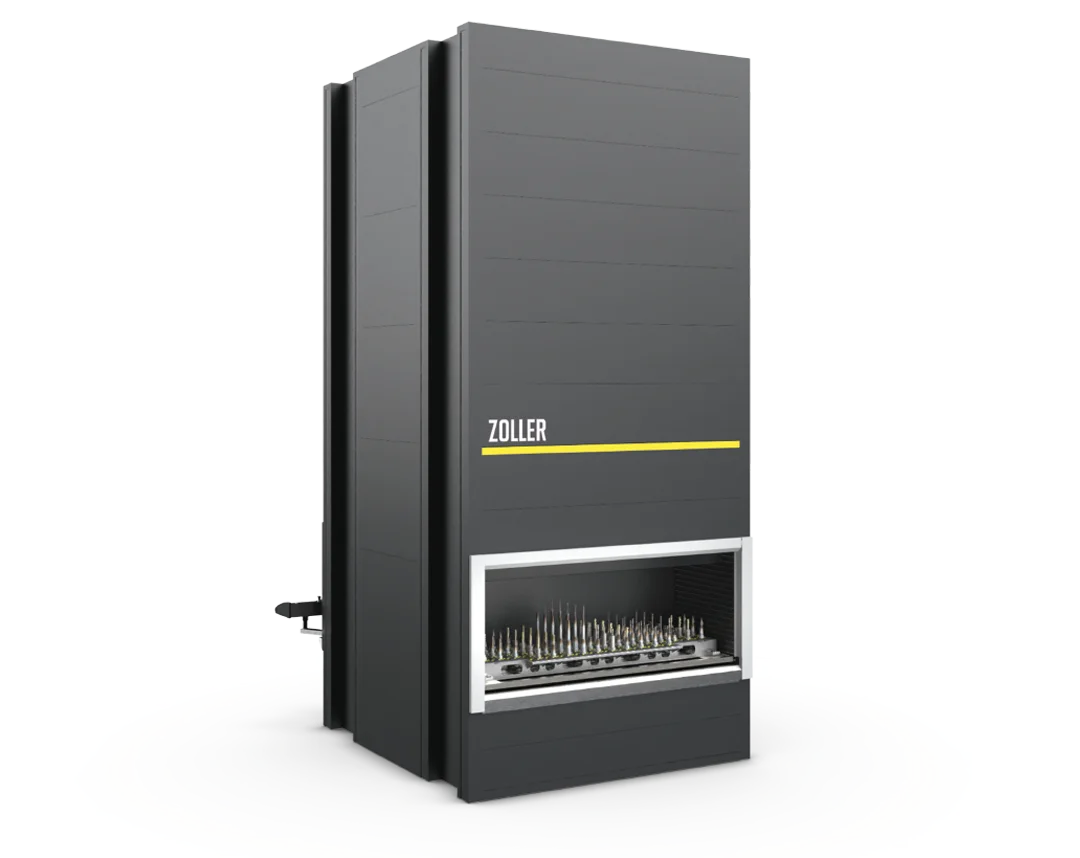

ZOLLER »highTower«는 공구, 공구 부품 및 운영 자원을 위한 수직 리프트형 자동창고입니다. 버튼 하나로 필요한 트레이를 인체공학적인 작업 높이의 취출구까지 가져옵니다.
트레이는 장비 앞쪽과 뒤쪽의 두 열에 보관됩니다. 가운데의 익스트랙터가 요청된 트레이를 꺼내 제공한 뒤, 다시 빈 보관 위치로 돌려놓습니다. 찾아다니거나 오갈 필요가 없으며, 공구는 깨끗하고 안전하게 정돈된 상태로 유지됩니다.
30 m
최대 장비 높이
2,550 mm부터 100 mm 단위로 설치 공간에 맞게 조정
555 kg
트레이당 적재 하중
무거운 완성 공구와 고정구도 안전하게 보관
25 mm
보관 위치 간격
센서가 각 트레이의 높이를 측정해 필요한 만큼의 공간만 할당합니다
»highTower«에 트레이가 몇 개나 들어갈까요?
트레이 수는 장비 높이와 공구 높이, 두 가지에 따라 달라집니다. 두 값을 설정하면 계산기가 대략적인 트레이 수와 공구 보관 위치 수를 바로 보여줍니다.
–트레이
–공구 보관 위치
–m² 보관 면적
참고값이며 보증하지 않습니다. 트레이 배치, 공구 인서트, 장비 치수를 포함한 확정 설계는 ZOLLER가 고객과 함께 작성합니다.
설계 문의하기계산 방법
- »highTower«는 트레이를 앞뒤 두 열에 보관합니다. 장비 높이에서 아래쪽 베이스(150 mm)와 위쪽 구동부가 있는 헤드(500 mm)를 빼고, 앞쪽 열에서는 작업 높이 900 mm에 있는 취출구와 그 위의 상인방도 뺍니다.
- 트레이 간격 = 트레이(55 mm) + 공구 높이 + 여유 20 mm를 25 mm 보관 위치 간격으로 올림한 값.
- 트레이당 공구 보관 위치: ZOLLER 공구 인서트 간격(72 mm, HSK-A100 및 SK 50은 95 mm) 또는 공구 직경 + 10 mm, 가장자리 여유 40 mm – 단, 적재 하중 555 kg이 허용하는 개수까지.
- 설치 면적은 장비 치수 기준: 폭 = 트레이 폭 + 330 mm, 깊이 = 2 × 트레이 깊이 + 1,092 mm.
- 베이스, 헤드, 취출구 치수는 가정값입니다. 혼합된 공구 높이, 특수 공구용 인서트, 여러 개의 취출구는 ZOLLER가 고객과 함께 상세히 계획합니다.
안전하게. 인체공학적으로. 유연하게.
인체공학적인 작업 높이의 취출구
누군가 손을 넣는 즉시 라이트 커튼이 장비를 정지
앞쪽, 뒤쪽 또는 여러 층에 취출구 설치 가능
새로운 공구와 재고에 언제든지 맞게 조정 가능

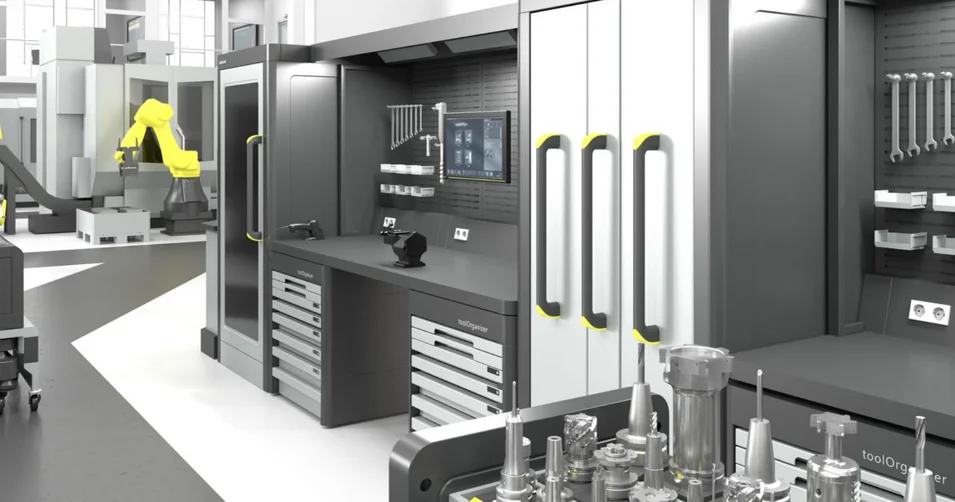

공구 관리의 일부
ZOLLER TMS Tool Management Solutions에서 »highTower«는 애드온 »z.Stock«및 »z.Resources«용 선택 하드웨어로 제공됩니다.

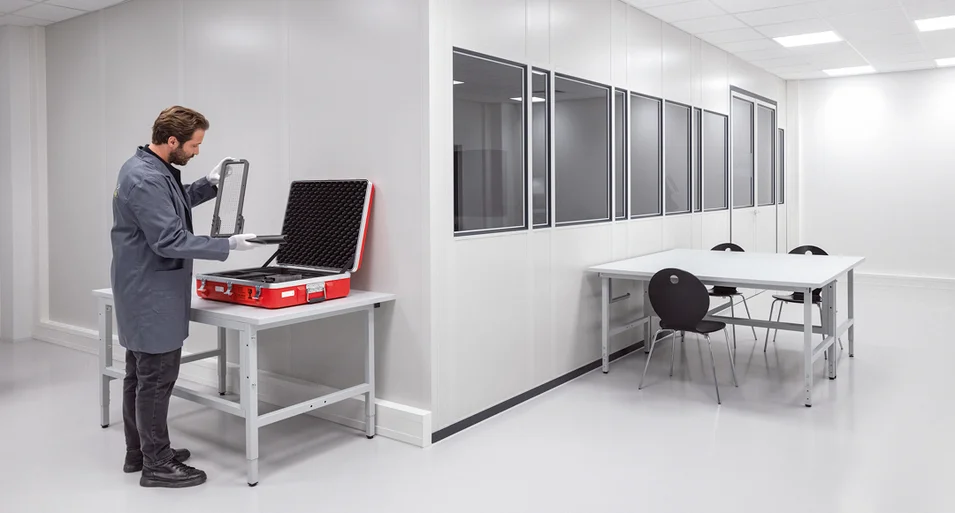

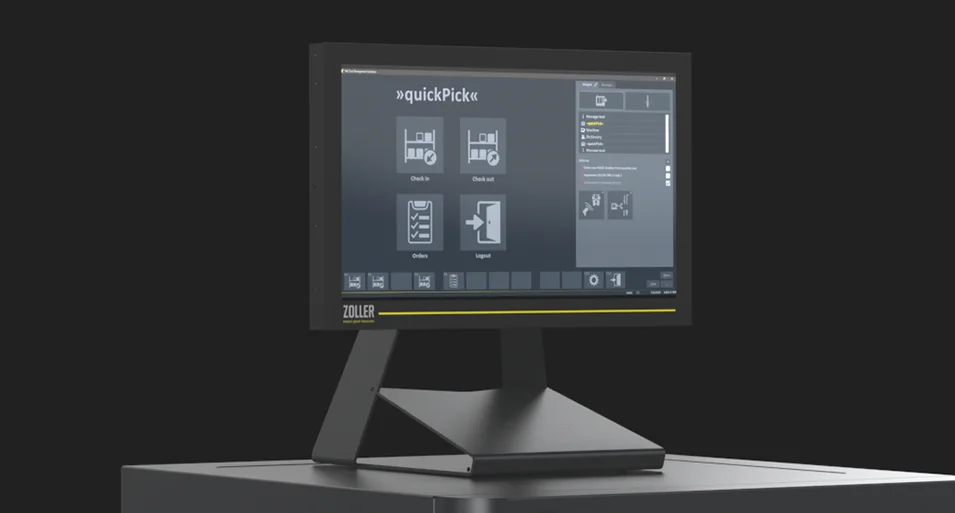

»z.Stock«은 3D 보관 위치 관리에서 재고와 보관 위치를 보여주고, 가용성과 사용 위치를 언제든지 확인할 수 있게 하며, 주문 제안을 자동으로 생성합니다. »z.Resources«는 검사 장비, 게이지, 고정구를 중앙에서 관리하며 부품 및 설정 시트와 연결합니다.
ZOLLER에서도 직접 사용합니다
미국 미시간주 앤아버에 있는 ZOLLER Inc. 본사에서는 높이 약 8 m의 수직 리프트형 자동창고 3대가 가동 중입니다. 크고 무거운 공구(작은 부품은 ZOLLER 공구 캐비닛에 보관)와 매일 고객에게 발송되는 예비 부품을 보관합니다.
자동창고는 필요한 부품이 담긴 트레이를 작업자에게 바로 가져옵니다. 선반에 보관했다면 예비 부품만으로도 두 배의 면적이 필요했을 것입니다.
