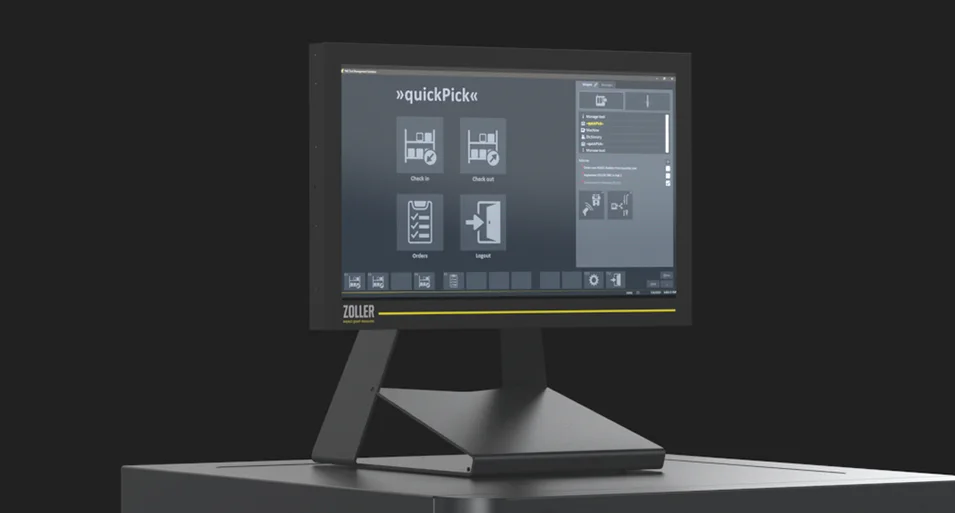

Dodatek »z.Stock«
Dokładne stany: zarządzanie lokalizacjami 3D, kontrola obiegu i zamówienia dla Twojego magazynu narzędzi
»highTower«
Automatyczny regał windowy na Twoje narzędzia – wykorzystuje wysokość pomieszczenia zamiast powierzchni hali
Automatyczny regał windowy
To narzędzie przychodzi do Ciebie
ZOLLER »highTower« to automatyczny regał windowy na narzędzia, komponenty narzędzi i środki produkcji. Po naciśnięciu przycisku dostarcza właściwą tacę do okna dostępowego – na ergonomicznej wysokości roboczej.
Tace są składowane w dwóch kolumnach, z przodu i z tyłu urządzenia. Ekstraktor pośrodku pobiera żądaną tacę, udostępnia ją, a następnie odstawia na wolne miejsce składowania. Koniec z szukaniem i chodzeniem – narzędzia pozostają czyste, bezpieczne i uporządkowane.
30 m
maksymalna wysokość urządzenia
Od 2550 mm, dopasowana do pomieszczenia w krokach co 100 mm
555 kg
udźwig na tacę
Nawet ciężkie narzędzia kompletne i przyrządy są składowane bezpiecznie
25 mm
raster miejsc składowania
Czujnik mierzy wysokość na każdej tacy – każda dostaje dokładnie tyle miejsca, ile potrzebuje
Ile tac zmieści się w Twoim »highTower«?
Zależy to od dwóch rzeczy: od wysokości urządzenia i od wysokości Twoich narzędzi. Ustaw obie – kalkulator od razu pokaże, ile mniej więcej tac i miejsc na narzędzia otrzymasz.
–Tace
–Miejsca na narzędzia
–m² powierzchni składowania
Wartość orientacyjna bez gwarancji. Wiążący projekt – rozmieszczenie na tacach, wkładki na narzędzia i wymiary urządzenia – ZOLLER przygotuje razem z Tobą.
Zapytaj o projektJak liczy kalkulator
- »highTower« składuje tace w dwóch kolumnach, z przodu i z tyłu. Od wysokości urządzenia odejmowany jest cokół na dole (150 mm) i głowica z napędem na górze (500 mm), a w przedniej kolumnie także okno dostępowe na wysokości roboczej 900 mm wraz z nadprożem.
- Odstęp między tacami = taca (55 mm) + wysokość narzędzia + 20 mm luzu, zaokrąglone w górę do rastra miejsc składowania 25 mm.
- Miejsca na narzędzia na tacy: raster wkładek narzędziowych ZOLLER (72 mm; 95 mm dla HSK-A100 i SK 50) lub średnica narzędzia + 10 mm, z marginesem 40 mm – najwyżej tyle narzędzi, ile pozwala udźwig 555 kg.
- Powierzchnia zabudowy według wymiarów urządzenia: szerokość = szerokość tacy + 330 mm, głębokość = 2 × głębokość tacy + 1092 mm.
- Cokół, głowica i okno dostępowe to założenia. Mieszane wysokości narzędzi, wkładki na narzędzia specjalne i kilka okien dostępowych ZOLLER zaplanuje z Tobą szczegółowo.
Bezpiecznie. Ergonomicznie. Elastycznie.
Okno dostępowe na ergonomicznej wysokości roboczej
Kurtyna świetlna zatrzymuje urządzenie, gdy tylko ktoś sięgnie do środka
Okna dostępowe z przodu, z tyłu lub na kilku kondygnacjach
W każdej chwili można je dostosować do nowych narzędzi i zapasów
Część Twojego zarządzania narzędziami
W ZOLLER TMS Tool Management Solutions »highTower« jest przewidziany jako opcjonalny sprzęt dla dodatków »z.Stock« i »z.Resources«.

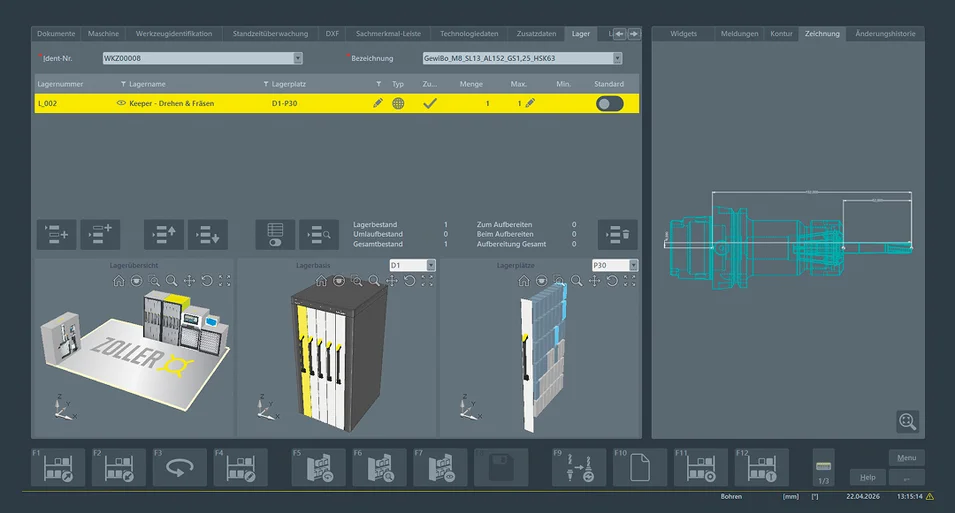

»z.Stock« pokazuje stany magazynowe i miejsca składowania w zarządzaniu lokalizacjami 3D, w każdej chwili uwidacznia dostępność i miejsca użycia oraz automatycznie generuje propozycje zamówień. »z.Resources« centralnie organizuje przyrządy pomiarowe, sprawdziany i przyrządy mocujące – w powiązaniu z detalem i kartą ustawczą.
Dodatek »z.Resources«
Centralne zasoby: przyrządy pomiarowe, sprawdziany i przyrządy mocujące zarządzane bezpośrednio przy detalu
W użyciu w samej firmie ZOLLER
W siedzibie ZOLLER Inc. w Ann Arbor w stanie Michigan pracują trzy regały windowe, każdy o wysokości ok. 8 m. Przechowują duże i ciężkie narzędzia – mniejsze części leżą w szafach narzędziowych ZOLLER – oraz części zamienne, które codziennie trafiają do klientów.
Regał dostarcza tacę z właściwą częścią bezpośrednio do pracownika. Na regałach półkowych same części zamienne zajęłyby dwa razy więcej powierzchni.
