Läs mer»highTower«
Den automatiska vertikala lagerhissen för dina verktyg – den utnyttjar takhöjden i stället för golvytan
Automatisk vertikal lagerhiss
Verktyget kommer till dig
ZOLLER »highTower« är en automatisk vertikal lagerhiss för verktyg, verktygskomponenter och driftsresurser. Med ett knapptryck tar den rätt hyllplan till uttagsöppningen – i ergonomisk arbetshöjd.
Hyllplanen lagras i två kolumner på maskinens fram- och baksida. En extraktor i mitten hämtar det begärda hyllplanet, ställer fram det och lämnar sedan tillbaka det på en ledig lagerplats. Inget letande, inga gångvägar – verktygen förblir rena, säkra och ordnade.
30 m
maximal maskinhöjd
Från 2 550 mm, anpassad till ditt rum i steg om 100 mm
555 kg
lastkapacitet per hyllplan
Även tunga kompletta verktyg och fixturer lagras säkert
25 mm
lagerplatsraster
En sensor mäter höjden på varje hyllplan – varje hyllplan får exakt det utrymme det behöver
Hur många hyllplan får plats i din »highTower«?
Det beror på två saker: maskinens höjd och dina verktygs höjd. Ställ in båda – kalkylatorn visar direkt ungefär hur många hyllplan och verktygsplatser du får.
–Hyllplan
–Verktygsplatser
–m² lageryta
Riktvärde utan garanti. ZOLLER tar fram den bindande dimensioneringen – hyllplanens beläggning, verktygsinsatser och maskinmått – tillsammans med dig.
Begär dimensioneringSå räknar kalkylatorn
- »highTower« lagrar hyllplanen i två kolumner, fram och bak. Från maskinhöjden dras sockeln nedtill (150 mm) och toppen med drivningen upptill (500 mm) av, i den främre kolumnen även uttagsöppningen i 900 mm arbetshöjd inklusive överstycke.
- Avstånd mellan hyllplan = hyllplan (55 mm) + verktygshöjd + 20 mm spel, avrundat uppåt till lagerplatsrastret på 25 mm.
- Verktygsplatser per hyllplan: rastret för ZOLLER verktygsinsatser (72 mm; 95 mm för HSK-A100 och SK 50) eller verktygsdiameter + 10 mm, med 40 mm kant – högst så många verktyg som lastkapaciteten 555 kg tillåter.
- Golvyta enligt maskinmåtten: bredd = hyllplanets bredd + 330 mm, djup = 2 × hyllplanets djup + 1 092 mm.
- Sockel, topp och uttagsöppning är antaganden. Blandade verktygshöjder, insatser för specialverktyg och flera uttagsöppningar planerar ZOLLER i detalj tillsammans med dig.
Säker. Ergonomisk. Anpassningsbar.
Uttagsöppning i ergonomisk arbetshöjd
En ljusridå stoppar maskinen så fort någon griper in
Uttagsöppningar fram, bak eller över flera våningar
Kan när som helst anpassas till nya verktyg och lagerbestånd
En del av din verktygshantering
I ZOLLER TMS Tool Management Solutions är »highTower« avsedd som tillvalshårdvara för tilläggsprogrammen »z.Stock« och »z.Resources«.
»z.Stock« visar lagerbestånd och lagerplatser i 3D-lagerplatshanteringen, gör tillgänglighet och användningsplatser synliga när som helst och genererar beställningsförslag automatiskt. »z.Resources« organiserar mätutrustning, mätdon och fixturer centralt – kopplat till komponenten och inställningsbladet.
I drift hos ZOLLER själv

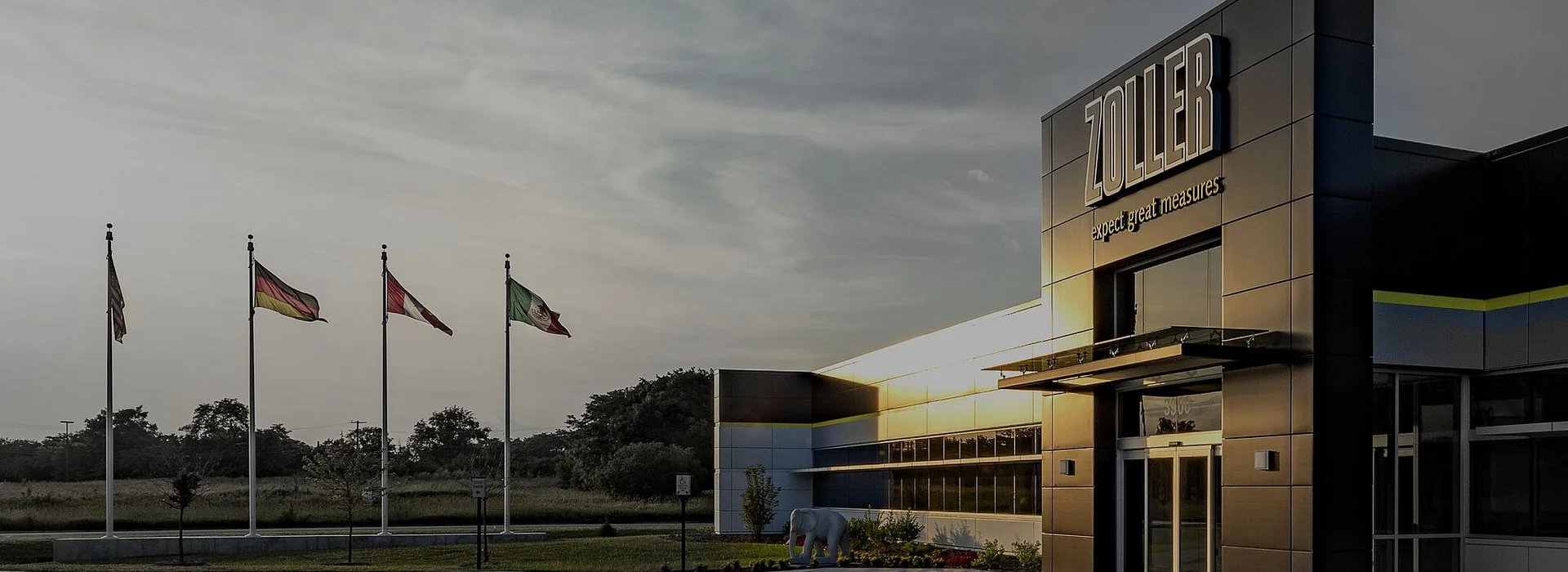

På huvudkontoret för ZOLLER Inc. i Ann Arbor, Michigan, arbetar tre vertikala lagerhissar på vardera cirka 8 m höjd. De lagrar stora och tunga verktyg – mindre delar ligger i ZOLLER verktygsskåp – och de reservdelar som varje dag skickas till kunder.
Hissen tar hyllplanet med rätt del direkt till medarbetaren. På hyllor skulle enbart reservdelarna kräva dubbel golvyta.
