software

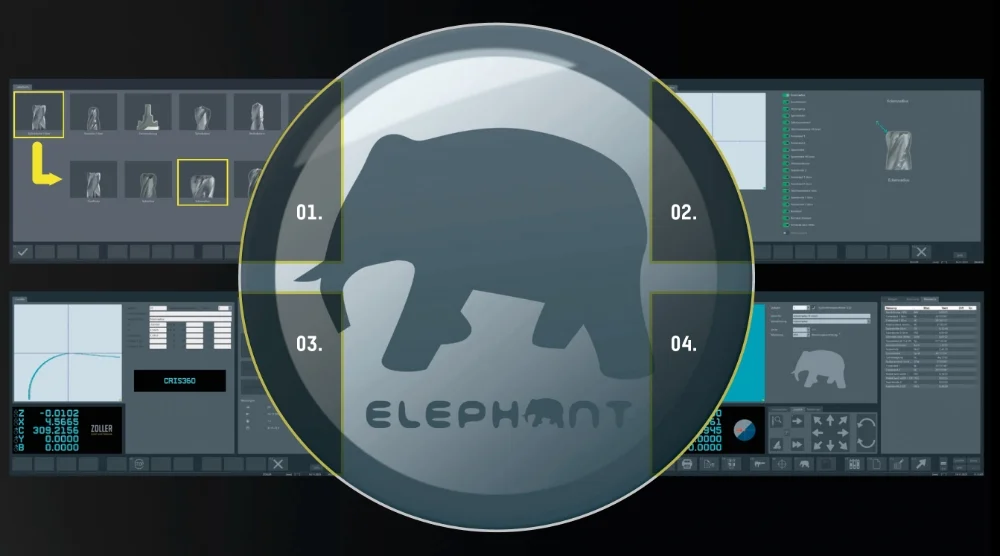

»elephant 2.0« – extremamente simples de operar
01. Seleçãodo tipo de ferramenta, por exemplo, fresa de topo > fresa de topo com raio de canto
02. Escolha os parâmetros pretendidos
03. Medição ativa, por exemplo, Contorno de moldagem do raio do canto
04. Resultados de medição (19 peças, medição completamente automática e sem introdução de dados/programação)
»expert« – inteligente, fácil, genial
»O expert« é o especialista em medições em ferramentas de precisão – com base no software ZOLLER »pilot 4.0«. O software inteligente gera o processo de medição ideal a partir dos parâmetros selecionados. Totalmente automático, reproduzível e com seleção de parâmetros fotorrealista. Através de caixas de seleção, os parâmetros a serem medidos podem ser selecionados de forma fácil, rápida e específica para a ferramenta para o processo do programa de medição. Basta selecionar os parâmetros a serem medidos e confirmar – e o processo de medição já é iniciado.
Eficiência inovadora para a sua oficina de retificação
Os maiores potenciais de eficiência encontram-se fora da retificadora: as soluções ZOLLER representam o seu futuro – nós tornamo-lo mais bem-sucedido. Pois quem produz de forma mais rápida e eficiente, gere de forma mais económica, para poder investir no futuro. Se o seu objetivo é o progresso económico, então a ZOLLER é o seu parceiro.
Funções do software
Para um desempenho máximo

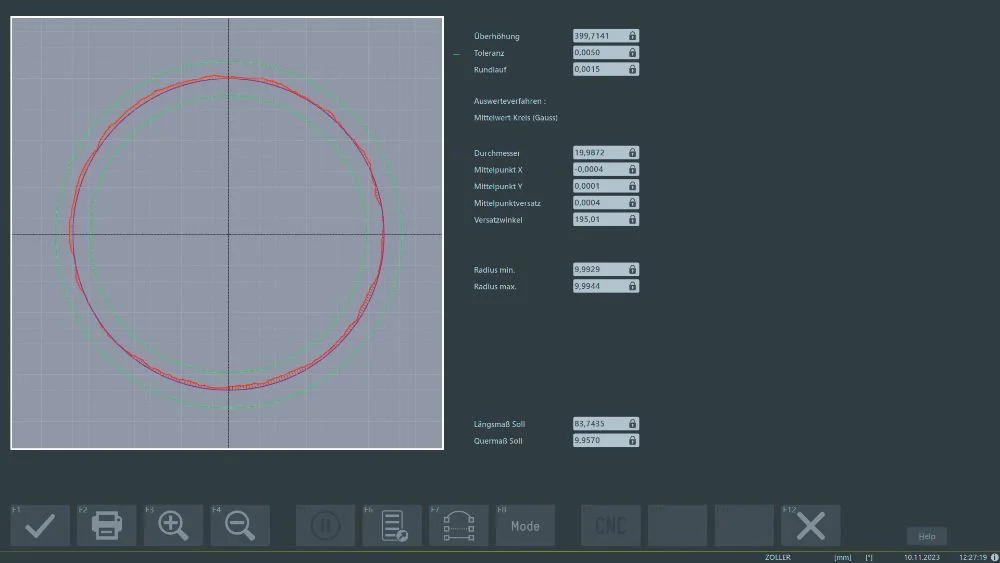

Teste de rotação 360°
Para determinar automaticamente a concentricidade em superfícies circulares (por exemplo, haste da ferramenta) e avaliar graficamente todo o contorno.

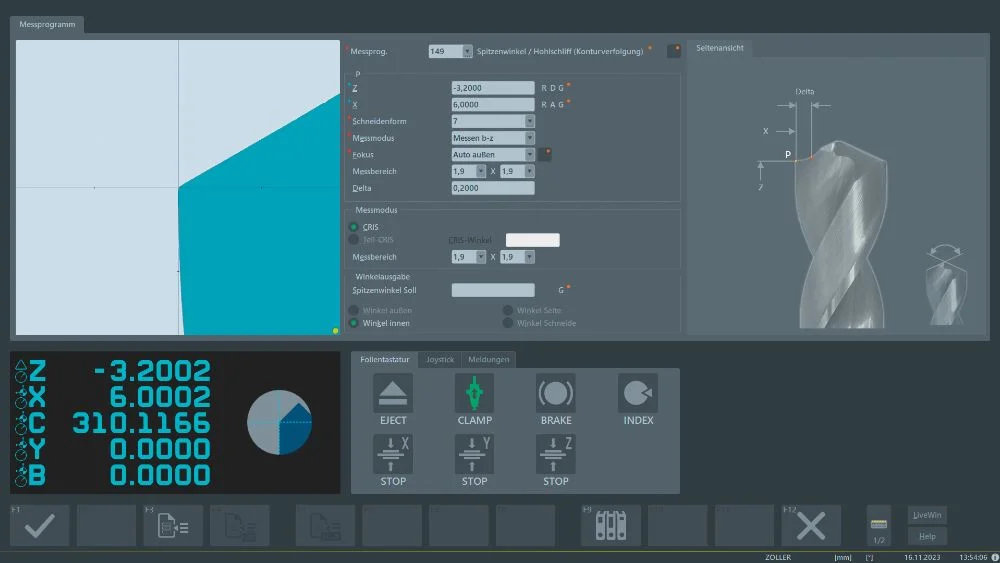

Ângulo de ponta com retificação oca
É determinado em perfuradoras, bem como em lâminas de ferramentas retificadas, desde o ponto inicial (diâmetro exterior) até a ponta da ferramenta ou o ponto final definido, através do traço de contorno.

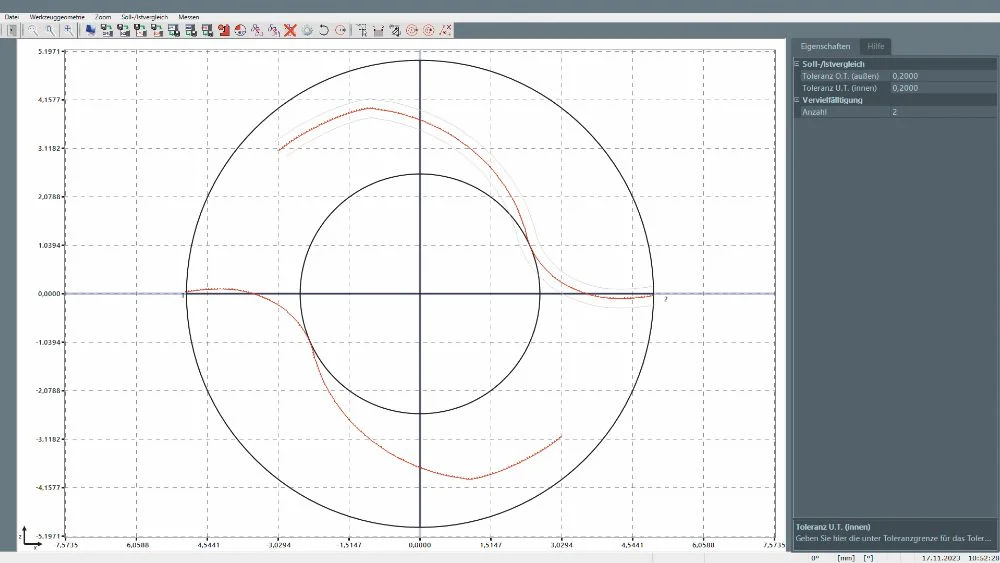

Ranhura
Digitaliza automaticamente e sem contacto o contorno da ranhura/espaço para aparas e realiza a sua representação gráfica.
»contur« radial gráfico
Para a determinação automática de raios côncavos e convexos no contorno externo de ferramentas, incluindo setores angulares ajustáveis com avaliação gráfica.

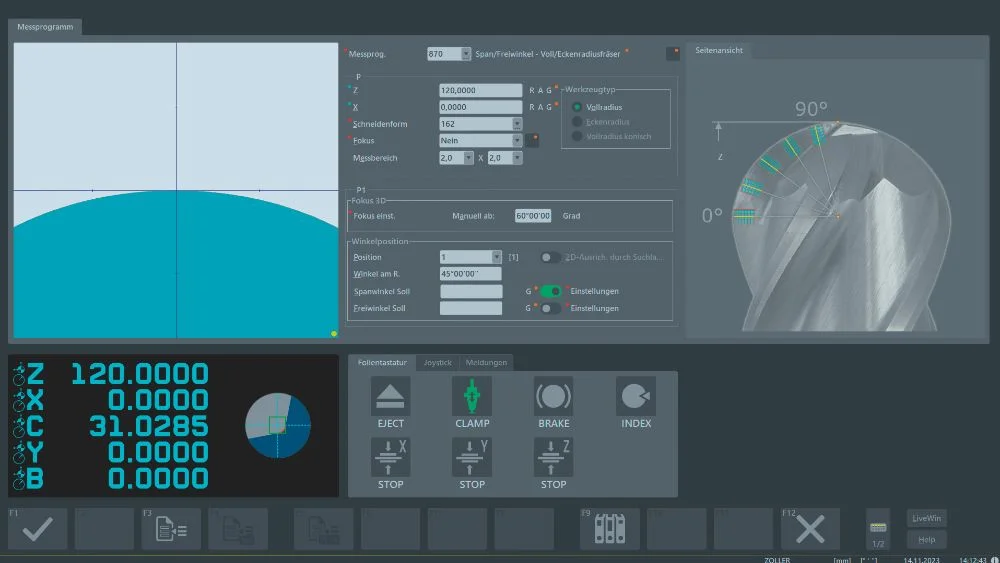

Ângulo de fixação em fresas de raio
Determina o ângulo de fixação no Segmento de raio entre os ângulos especificados. Adequado para cortes de chanfro de raio completo, cortes angulares e cortes de chanfro de raio completo.

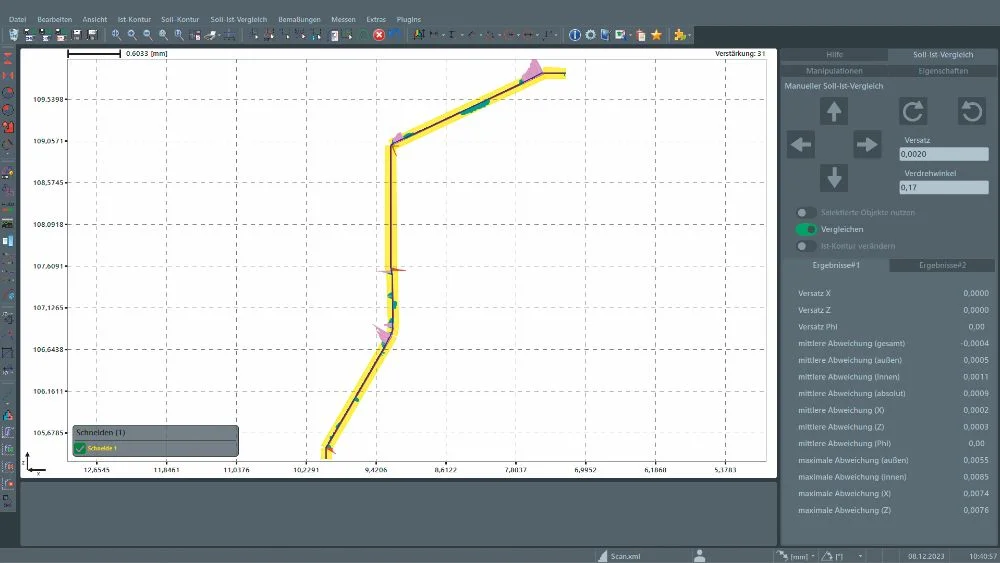

Medição do perfil do contorno »lasso«
Para digitalizar quaisquer contornos de ferramentas e peças de trabalho e realizar uma comparação nominal-real ou um dimensionamento do contorno.

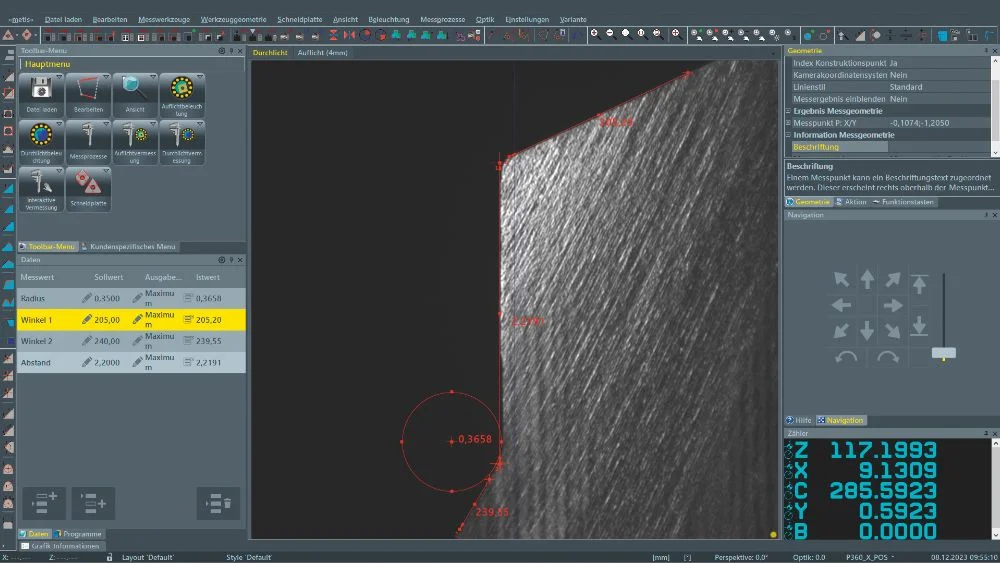

Análise de ferramenta »metis«
Deteta e documenta quaisquer contornos, raios, ângulos, distâncias e defeitos (desgaste) na Luz incidente.

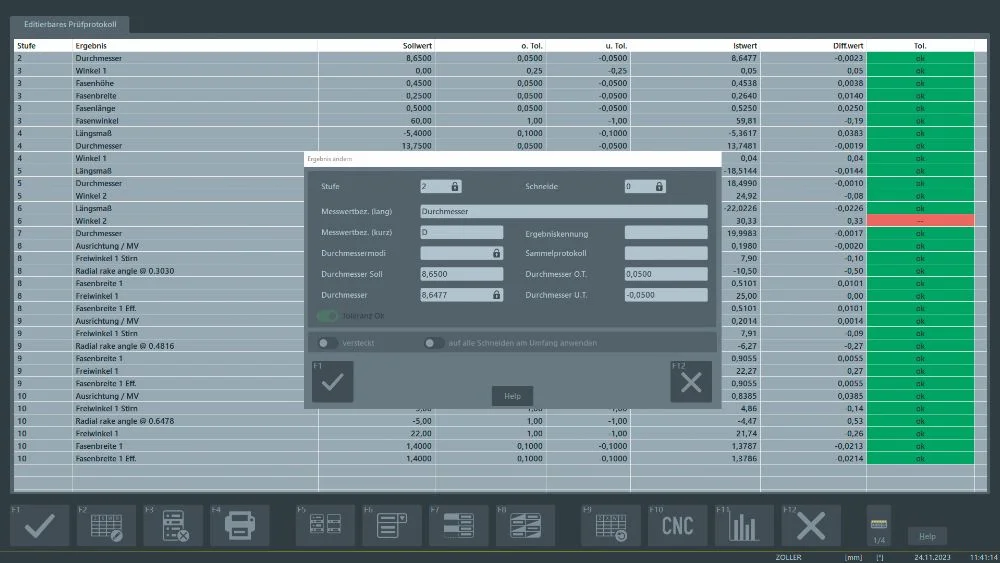

Protocolo de teste editável »apus«
Para poder representar todos os resultados de medição, incluindo designações, valores nominais, tolerâncias e muito mais, em tabelas e com um layout flexível.

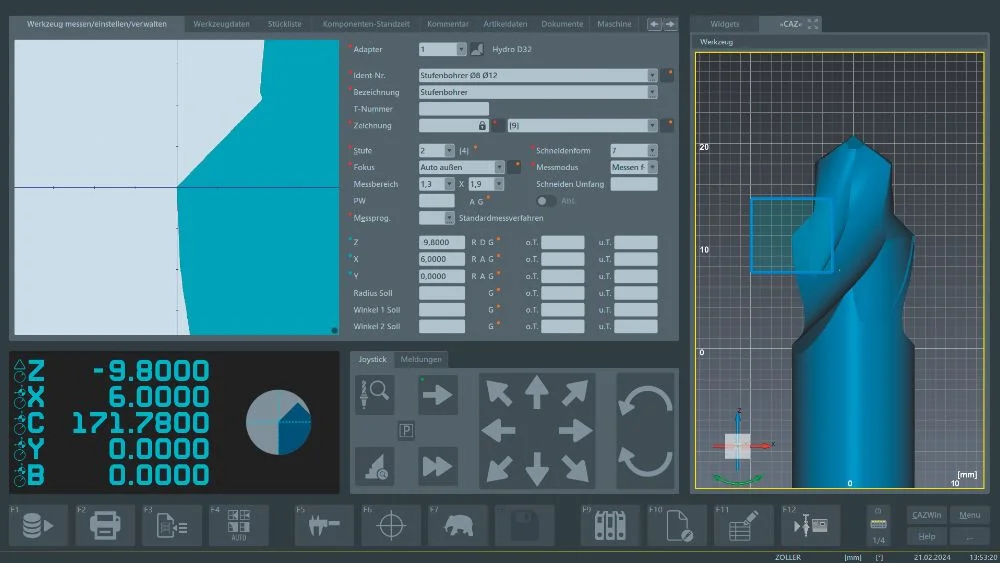

ZOLLER »caz«
O aparelho de medição virtual para o local de trabalho do PC para o sistema de instalação do processo de medição, incluindo programas de medição, valores nominais e tolerâncias com base no modelo 3D da ferramenta, mesmo antes da sua fabricação.

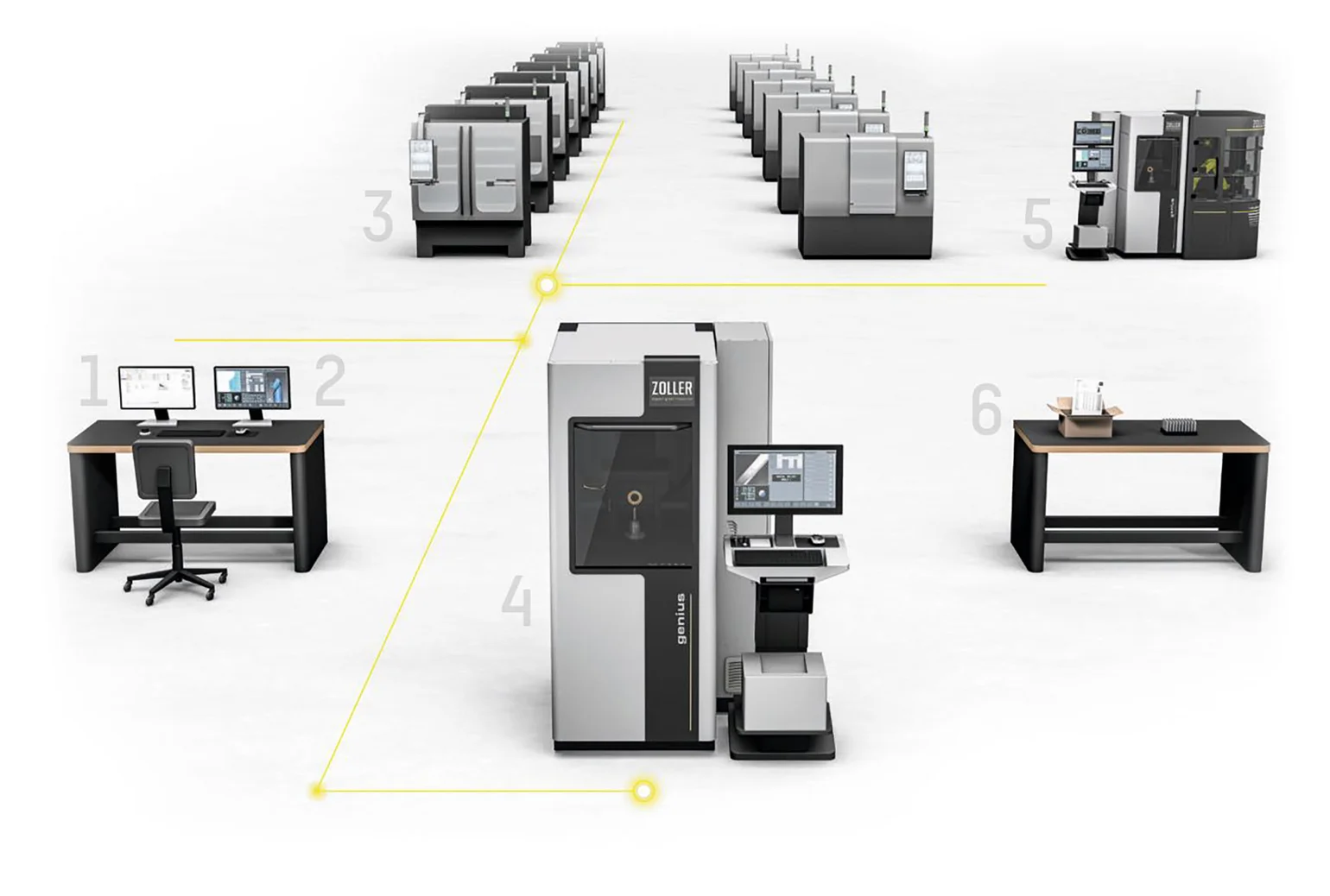

Otimização de processos – interligação com precisão de μm
