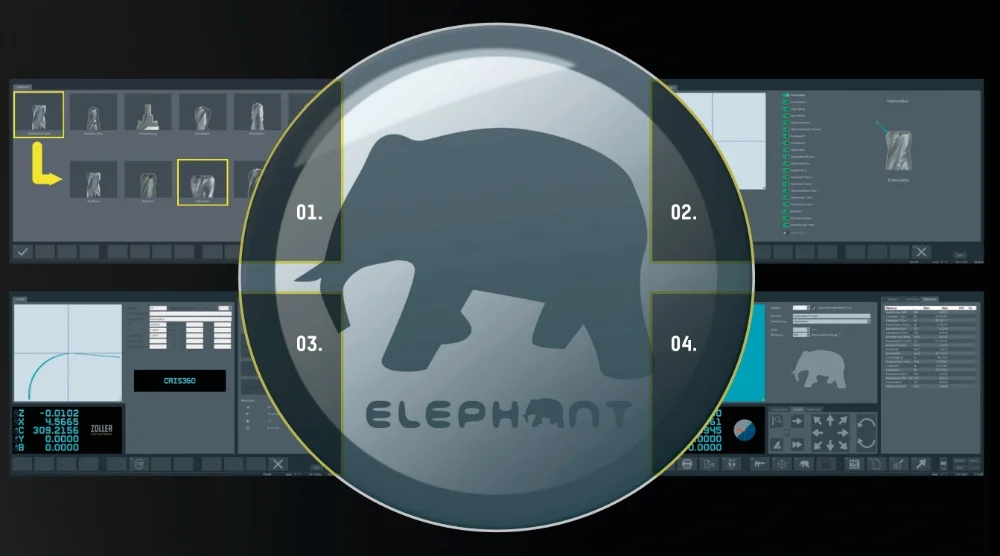

01. Sélection du type d'outil, par exemple fraise à queue > fraise à queue avec rayon d'angle
02. Sélection des paramètres souhaités
03. Mesure active, par exemple Contour de travail du rayon d'angle
04. Résultats de mesure (19 pièces, mesurées de manière entièrement automatique et sans saisie de données/programmation)
»expert« est le spécialiste des mesures sur les outils de précision, basé sur le logiciel ZOLLER »pilot 4.0«. Ce logiciel intelligent génère le processus de mesure optimal à partir des paramètres sélectionnés. Entièrement automatique, reproductible et avec une sélection de paramètres photoréalistes. Des cases à cocher permettent de sélectionner facilement, rapidement et spécifiquement pour chaque outil les paramètres à mesurer pour le déroulement du programme de mesure. Il suffit de sélectionner les paramètres à mesurer et de valider pour que le processus de mesure démarre.
Les plus grands potentiels d'efficacité sont situés en dehors de l'affûteuse : les solutions ZOLLER sont synonymes d'avenir – nous vous aidons à réussir. Car qui fabrique plus rapidement et de manière plus efficace, gère plus économiquement et peut ainsi investir dans l'avenir. Si votre objectif est le progrès économique, alors ZOLLER est votre partenaire.

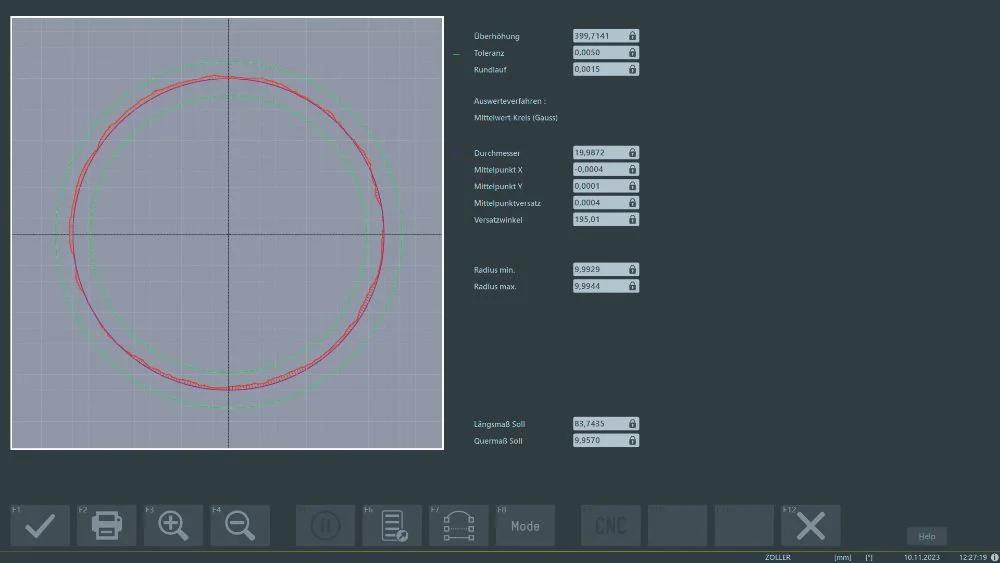

Pour déterminer automatiquement la concentricité des surfaces circulaires (par exemple, la tige à outil) et analyser graphiquement l'ensemble du tracé de contour.

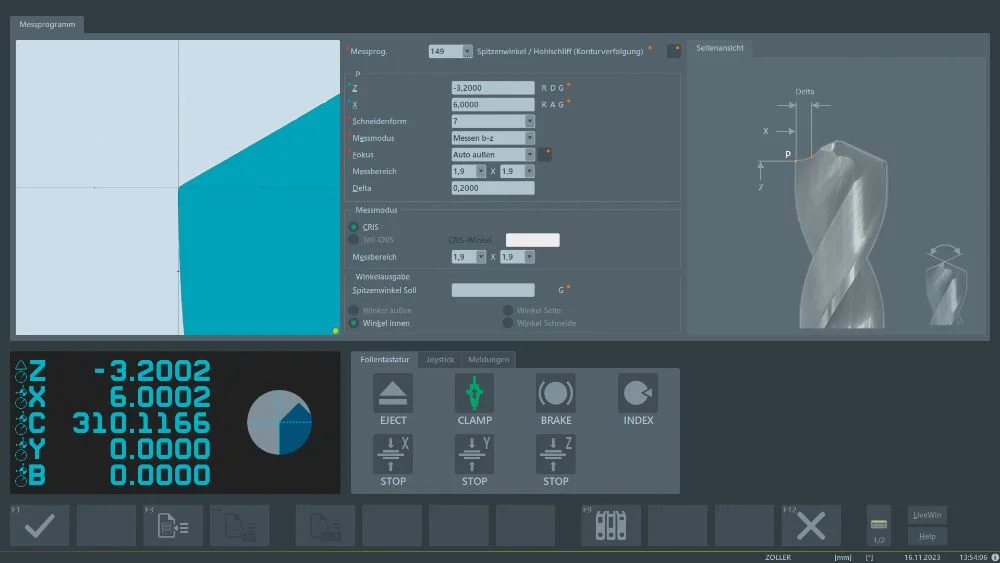

Déterminé sur les outils de perçage et les arêtes d'outils rectifiés creux à partir du point de départ (diamètre extérieur) jusqu'à la pointe d'outil ou le point final défini par le suivi du contour.

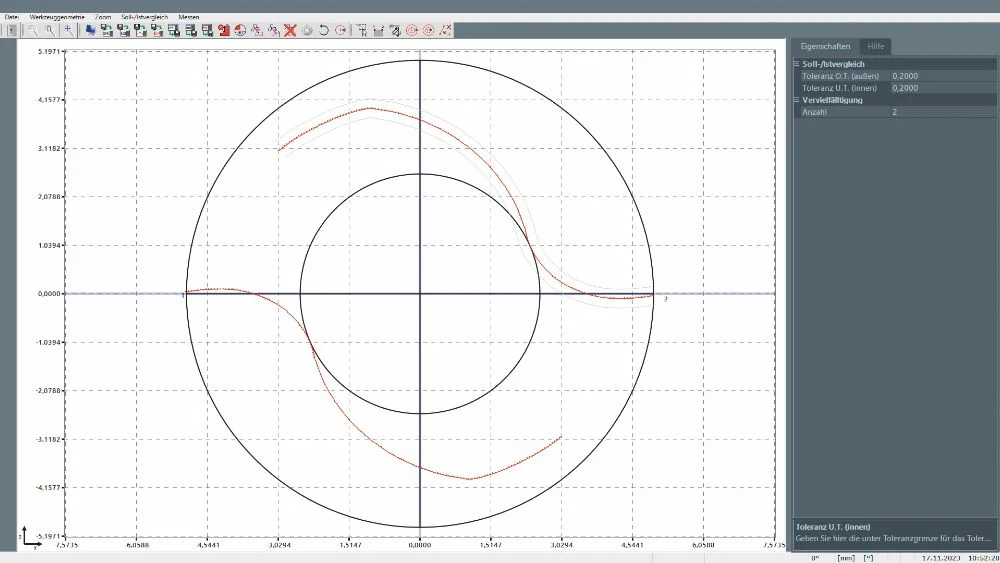

Scanne automatiquement et sans contact le contour de la rainure/zone de dégagement et le représente graphiquement sous forme graphique.
Pour la détermination automatique des rayons concaves et convexes sur le contour extérieur des outils, y compris les secteurs angulaires réglables avec évaluation graphique.

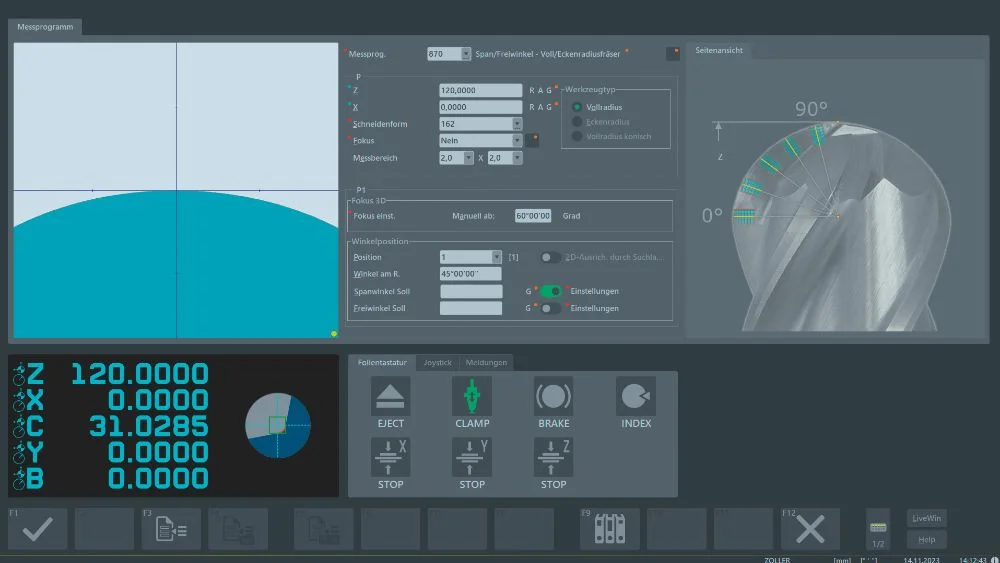

Détermine l'angle de la goujure dans le segment de rayon parmi les angles prédéfinis. Convient pour les fraises à lamer, d'angle et à rayon plein.

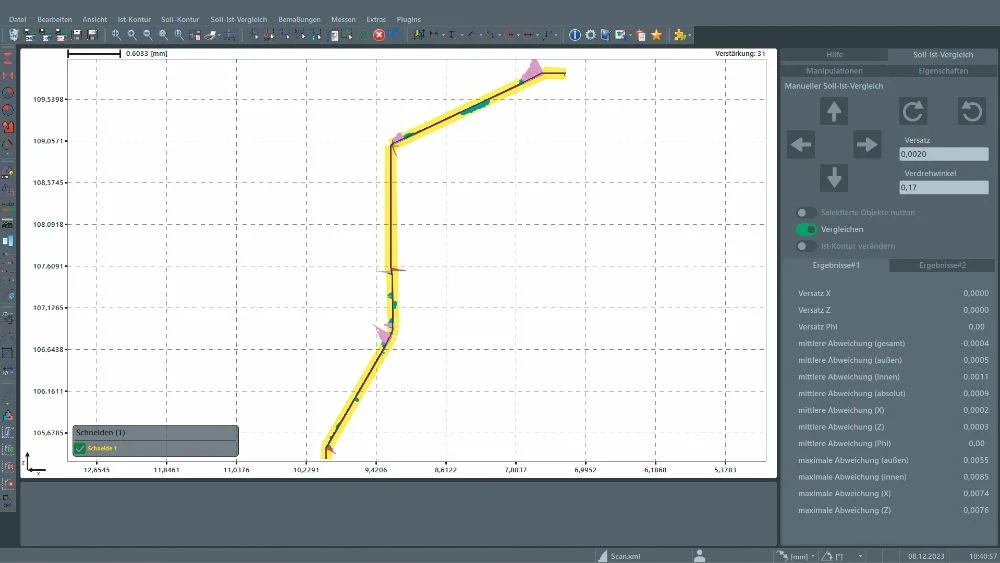

Pour scanner n'importe quel contour d'outil ou de pièce et effectuer une comparaison théorique/réelle ou une cotation du contour.

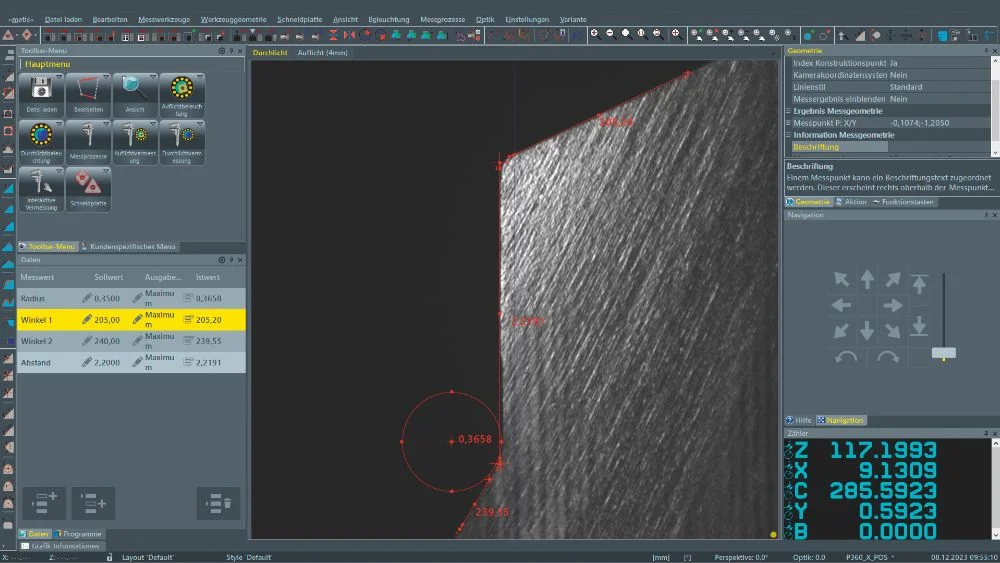

Mesure et documentation de tous les contours, rayons, angles, distances et défauts (usure) à la lumière réfléchie.

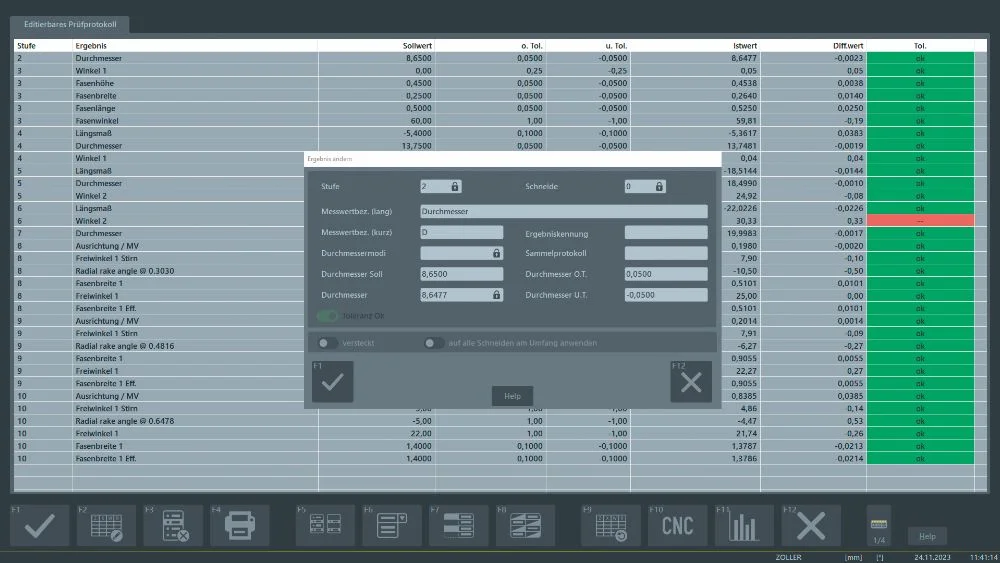

Pour pouvoir représenter tous les résultats de mesure, y compris les désignations, les valeurs théoriques, les tolérances, etc., sous forme de tableau et avec une mise en page flexible.

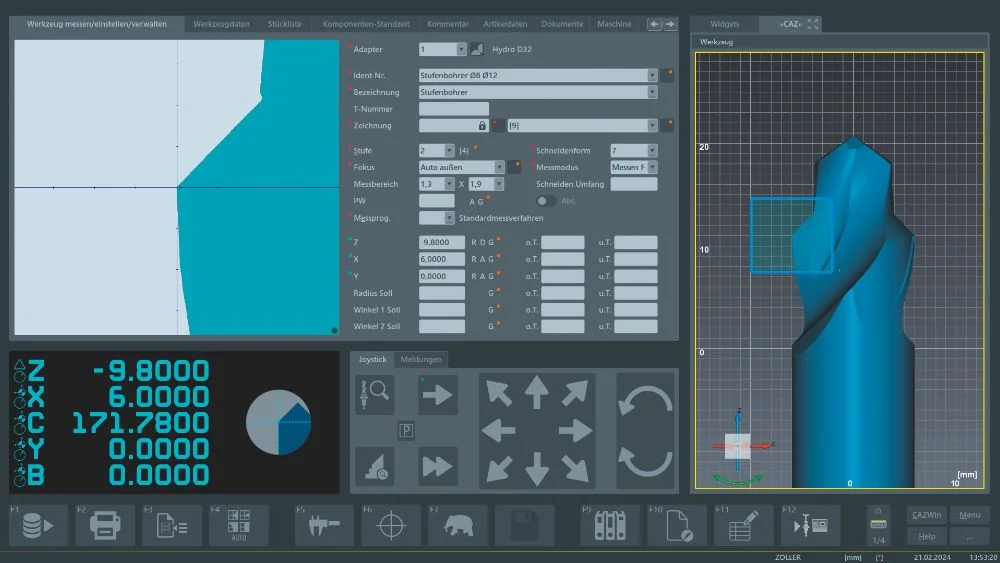

L'appareil de mesure virtuel pour le poste de travail PC permettant la configuration externe du processus de contrôle et de mesure, y compris les programmes de mesure, les valeurs théoriques et les tolérances, à partir du modèle 3D de l'outil avant même sa fabrication.
Découvrez tout ce qui est possible avec ZOLLER en matière de contrôle d'outil. Contrôles proches du processus ou analyses haut de gamme, jusqu'à la préparation des arêtes de coupe, la rugosité et à la création de jumeaux numériques.
