Preverjanje in merjenje: vaše prednosti
Spoznajte, kaj je mogoče doseči z ZOLLER-jem pri pregledih orodij. Od pregledov v okviru proizvodnega procesa ali vrhunskih analiz do SKP, hrapavosti in ustvarjanja digitalnih dvojnikov.
Več o tem
Programska oprema
»elephant 2.0« – izjemno enostaven za uporabo
- Izberite vrsto orodja, npr. stružni sveder > stružni sveder z vogalnim polmerom
- Izberite želene parametre
- Aktivno merjenje, npr. delovni obris kotnega radija
- Rezultati merjenja (19 kosov, popolnoma avtomatsko merjenje brez vnosa podatkov/programiranja)

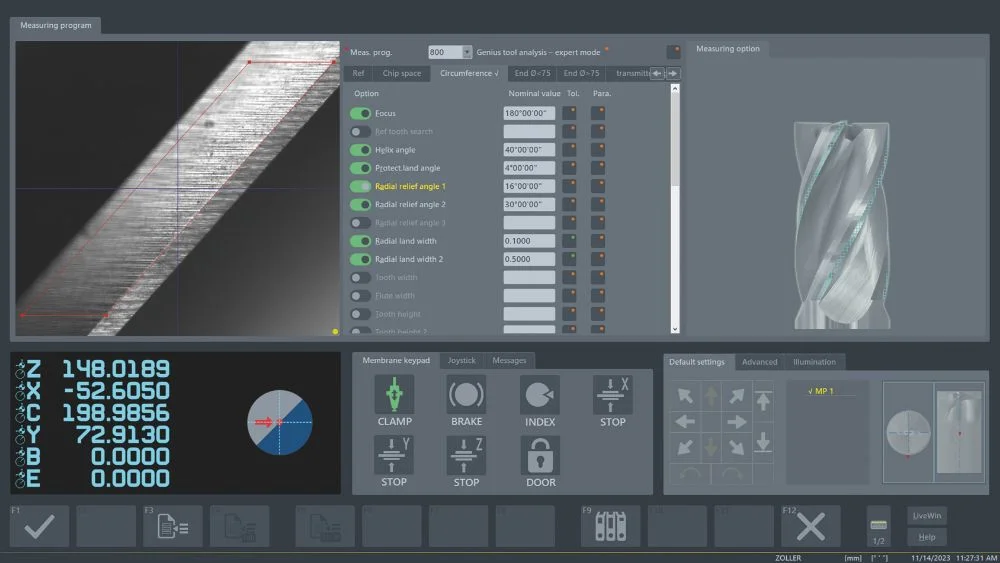

»expert« – pameten, preprost, genialen
»expert« je specialist za merjenje preciznih orodij – na podlagi programske opreme ZOLLER »pilot 4.0«. Pametna programska oprema na podlagi izbranih parametrov ustvari optimalni potek merjenja. Popolnoma avtomatsko, ponovljivo in z izborom parametrov v fotorealističnem prikazu. S pomočjo potrditvenih polj je mogoče merilne parametre izbrati enostavno, hitro in specifično za posamezno orodje za potek merilnega programa. Preprosto izberite parametre, ki jih želite meriti, in potrdite – merilni postopek se takoj začne.

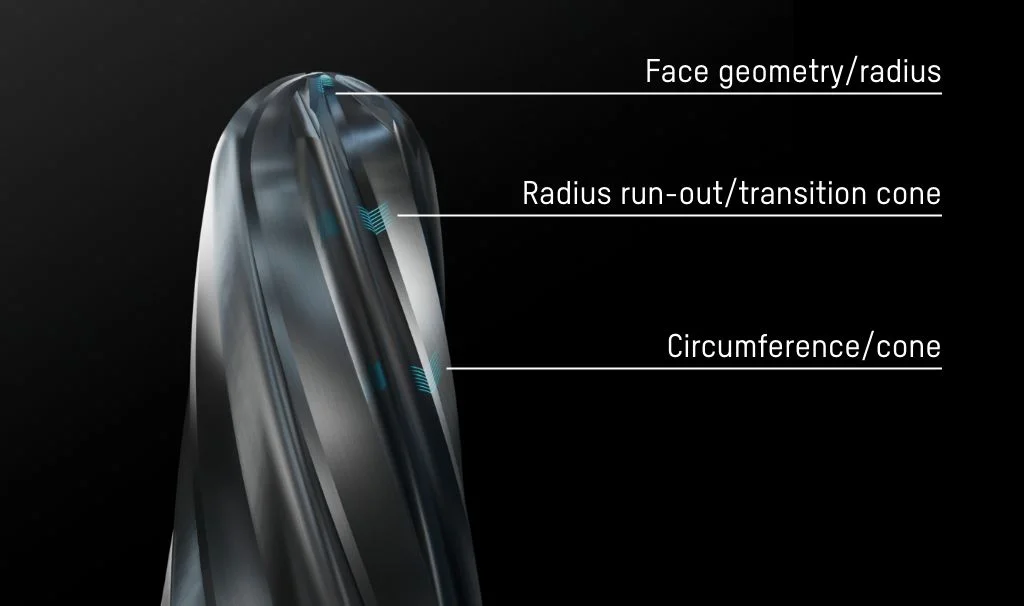

»skp« – individualno, varno, natančno
Za doseganje optimalne življenjske dobe ter učinkovite in natančne rezalne zmogljivosti obdelovalnih orodij je ključnega pomena pravilna priprava reznih robov. Nadzor in optimizacija priprave reznih robov ter njihovo zanesljivo in podrobno dokumentiranje pri tem prevzemajo vse pomembnejšo vlogo. ZOLLER »titan« s CNC-krmiljenim, vrtljivim merilnim senzorjem »zep« in programsko opremo »skp« hitro, brezdotično in popolnoma avtomatsko meri najrazličnejše oblike priprave reznih robov.
Vodilna učinkovitost za vašo brusilnico
Največji potencial za povečanje učinkovitosti se nahaja zunaj brusilnega stroja: rešitve ZOLLER so ključ do vaše prihodnosti – pomagamo vam doseči večji uspeh. Kdor namreč proizvaja hitreje in učinkoviteje, posluje bolj gospodarno, kar mu omogoča vlaganje v prihodnost. Če je vaš cilj gospodarski napredek, je ZOLLER vaš partner.
Programska oprema
Za največjo zmogljivost
Preverjanje osične simetričnosti 360°
Za samodejno merjenje osrednjosti na krožnih površinah (npr. na držalu orodja) in grafično analizo celotnega poteka obrisa.
Vrh z vdolbinastim brušenjem
Pri vrtalnih orodjih in orodnih rezilih z votlim brušenjem se izračuna od izhodišča (zunanjega premera) do konice orodja ali določene končne točke s sledenjem konturi.
Skeniranje prostora med utori in letvami
Samodejno in brez dotika skenira obris utora/prostora za odrezke in ga grafično prikaže.
Kontura polmera »contur« z grafiko
Za samodejno določanje konkavnih in konveksnih radijev na zunanjem obodu orodij, vključno z nastavljivimi kotnimi sektorji in grafično analizo.
Kot ostriža pri radijskih rezilih
V segmentu polmera izračuna kot odrezka med danimi koti. Primerno za rezila za izrezovanje, kotna rezila in rezila s polnim polmerom.
Merjenje poteka konture z »lasso«
Za skeniranje poljubnih obrisov orodja in obdelovanca ter izvedbo primerjave med načrtovanim in dejanskim stanjem ali merjenja obrisa.
Analiza orodij »metis«
Merjenje in dokumentiranje poljubnih obrisov, polmerov, kotov, razdalj in poškodb (obrabe) v odbitem svetlobi.
Urejevalni poročilo o pregledu »apus«
Da bi lahko vse rezultate meritev, vključno z oznakami, nazivnimi vrednostmi, tolerancami in še veliko več, prikazali v tabelarični obliki in s prilagodljivo postavitvijo.
ZOLLER »caz«
Virtualni merilni instrument za delovno mesto z računalnikom, ki omogoča zunanjo simulacijo poteka preskušanja in merjenja, vključno z merilnimi programi, nazivnimi vrednostmi in tolerancami, na podlagi 3D-modela orodja še pred njegovo izdelavo.

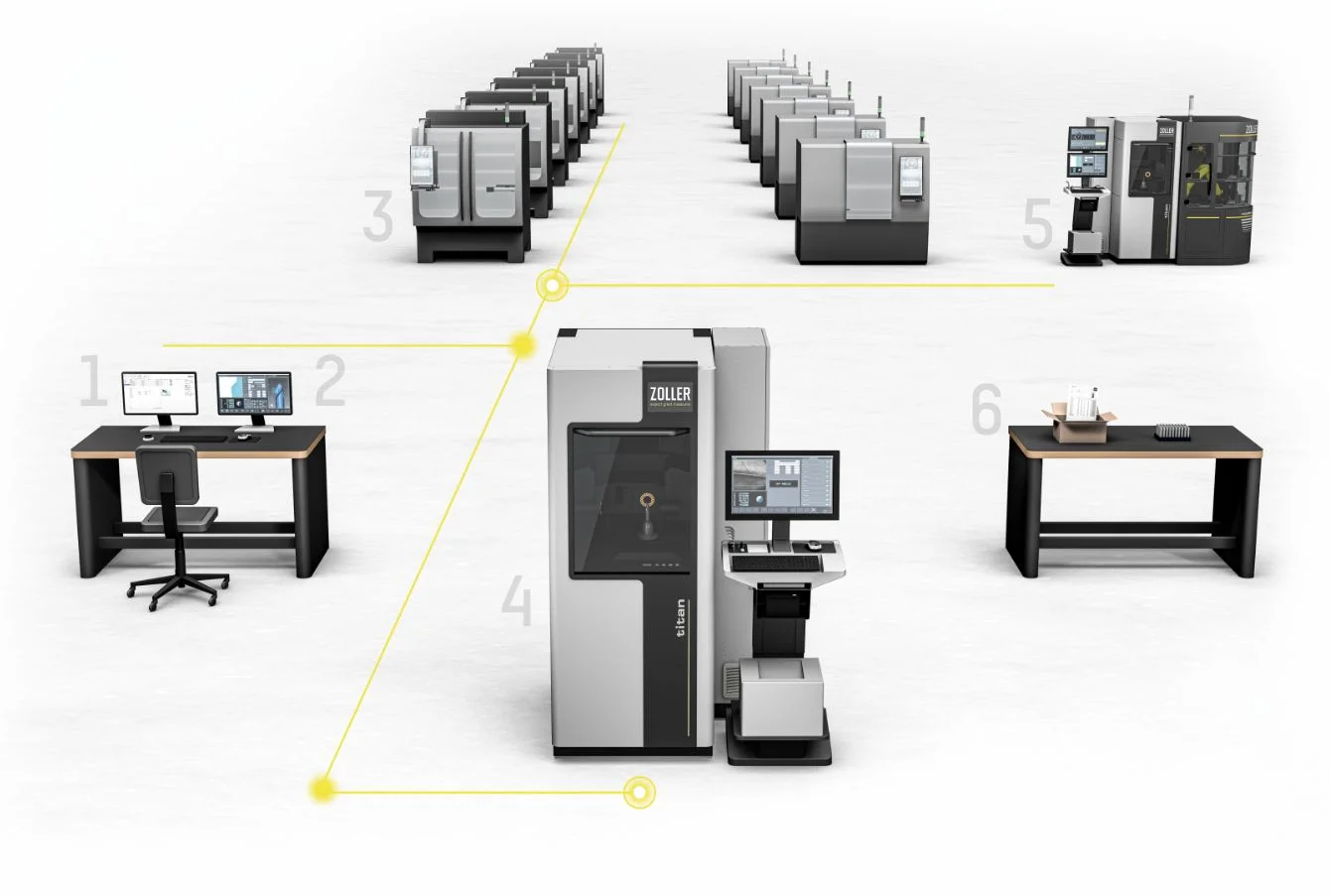

Optimizacija procesov – povezana z natančnostjo do mikrometra
