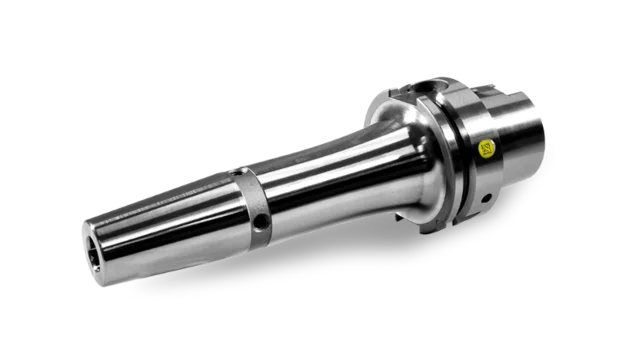

Krympchuckar
För fastspänning av verktyg med cylindriskt skaft av hårdmetall eller HSS.

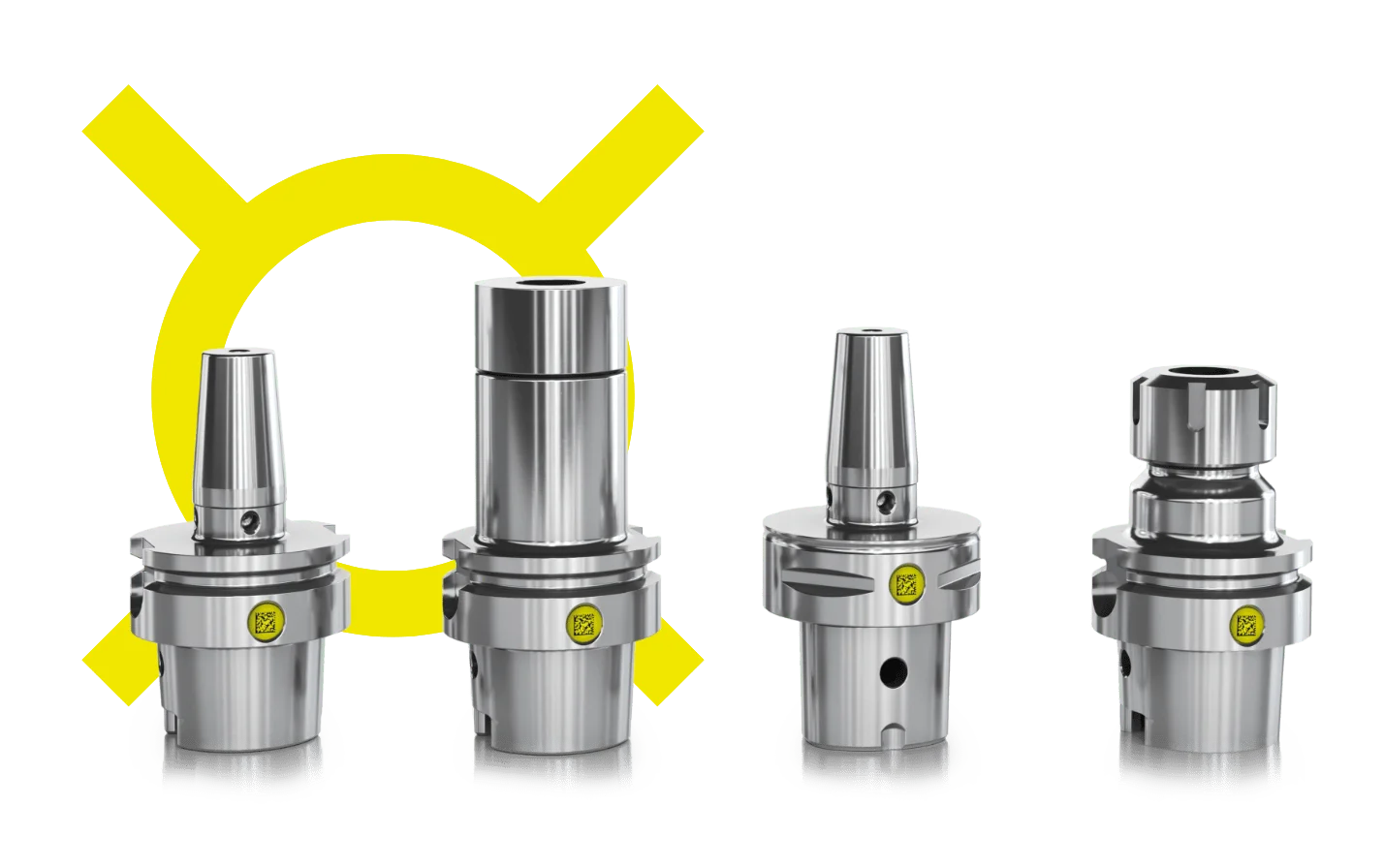

Läs merVerktygslösningar
Verktygshållare – den perfekta länken
till din digitala tillverkning

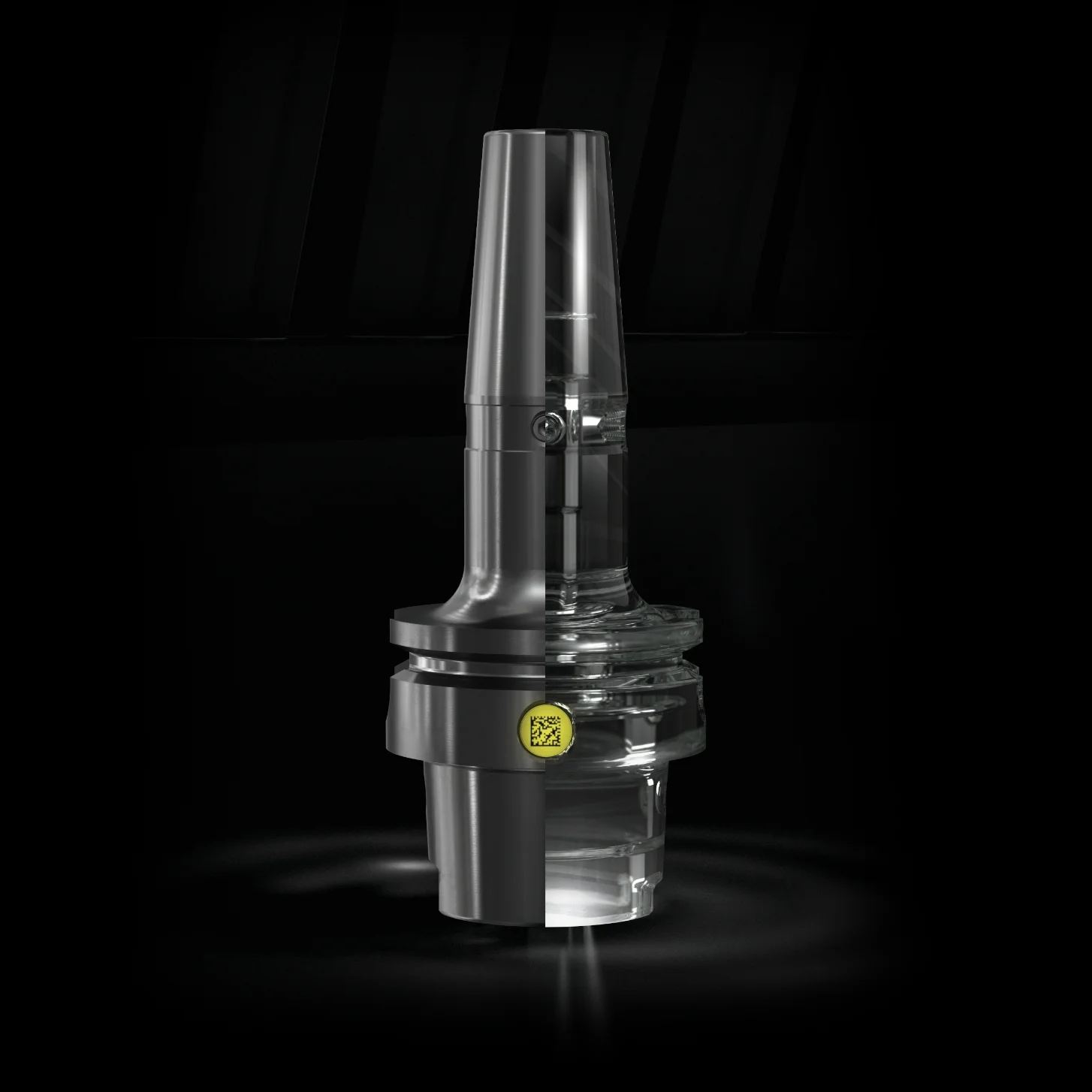

Vi står för smarta lösningar
Med ZOLLER »idChip« blir verktygshållaren en del av den digitala verktygshanteringen. Varje verktygshållare kan levereras med integrerat chip och DataMatrix-kod för säker och entydig identifiering. Därmed får du tillgång till viktig information som antal krympcykler, maskinanvändning och full spårbarhet genom hela verktygets livscykel.
Tack vare högprecisionsbearbetade funktionsytor, såsom härdade spännytor och medföringsspår, uppnås lång livslängd, hög driftsäkerhet och maximal bearbetningsprecision.
Hållbart, kostnadseffektivt och redo för framtidens produktion.
Integrerade processer
Garanterad precision
Allt under ett tak

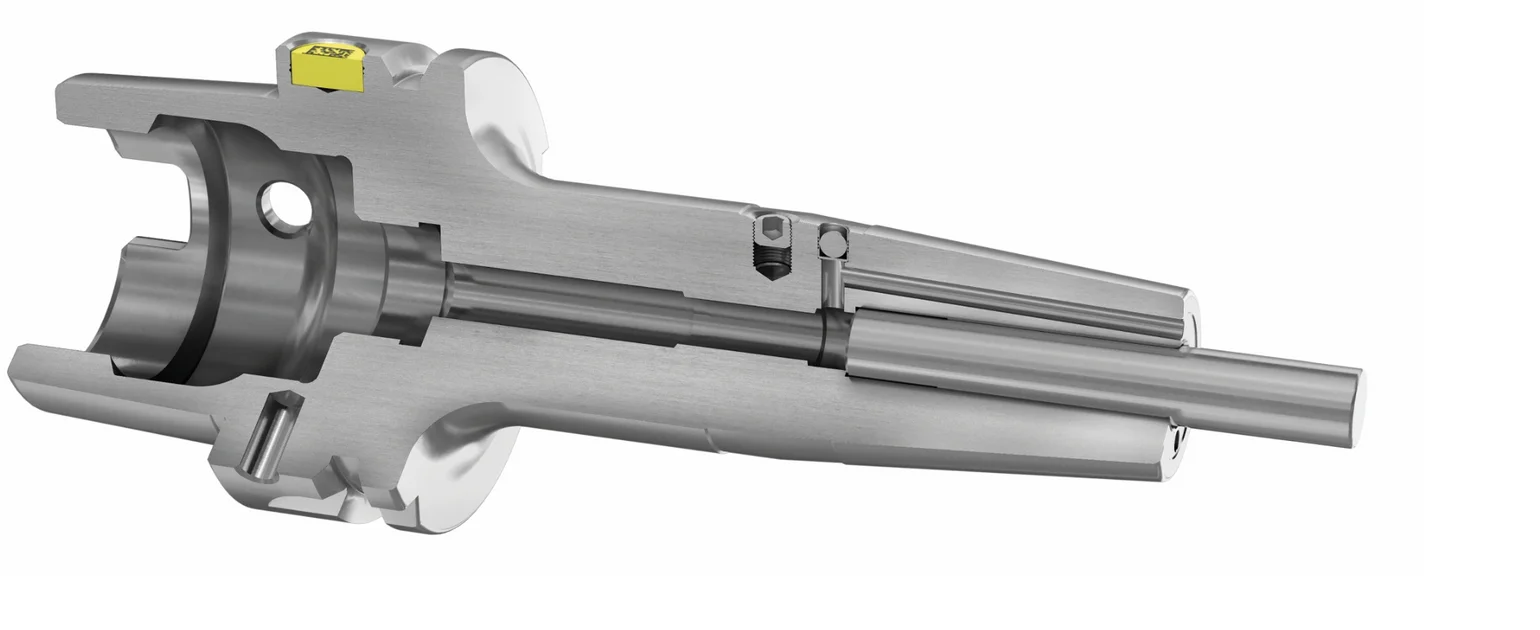

Pålitlighet för högsta precision
Hål för chip
Chiphål
För montering av datamedier såsom RFID-chip eller ZOLLER »idChip« på ZOLLER Tooling-verktygshållare. Standard på hålspetskoner HSK-A, branta koner SK och polygonspetskoner PSC.
ZOLLER »idChip«
För entydig identifiering av dina verktygshållare och för maximal livslängd. På din begäran levererar vi verktygshållarna balanserade med fast integrerat chip direkt till din produktion.
3-spårsteknik
I verktygshållarens chipborrning garanterar limmet en formpassning för en säker och fast anslutning.
Fyra gängor
Fyra gängor
För efterföljande finbalansering av standard-krympchuckar.
Lång krympning
Lång krympning med införingsradie
Garanterar maximala krympkrafter tack vare verktygets spänning över hela skaftets längd.
Inmatningsskuldra
Hårt efterbearbetad spännskuldra
Garanterar optimal glidning av spännsegmenten på spännskuldran och utmärkt spänning i spindeln. Detta resulterar i en rundgång på spännskuldran på maximalt 10 μm (5 gånger noggrannare än DIN).
Rundgångstoleranser
Rundgångstoleranser
Tooling Solutions garanterar en rundgång på < 3 µm.
Finkalibrerad
Finkalibrerad
Alla ZOLLER Tooling-verktygshållare är finbalanserade – G2,5 vid 25 000 min-1 eller max. restobalans ≤ 1 gmm. Detta resulterar i en jämn spindellöpning som skonsamt behandlar lagren under bearbetningen. Du drar nytta av en längre livslängd på spindeln, en optimal yta på arbetsstycket och längre verktygslivslängd.
drivspår
Hårt efterbearbetade drivspår
Garanterar att spåren är 100 % centrerade, perfekt passform i spindeln samt utmärkt vridmomentsöverföring.
utsläppsyta
Hårdbearbetad utstötningsyta
Garanterar säker frigöring av HSK-verktygsfästet vid verktygsbyte.
»coolTool«
»coolTool«
För en perfekt, kyld verktygsskärkant, optimal spånavledning och för att undvika spånansamlingar vid verktygsskärkanten. Det sneda läget på kylmedelshålen garanterar att kylmedlet hamnar där det behövs: vid verktygsskäret. På så sätt uppnår du optimala bearbetningsresultat och förlänger verktygens livslängd.
Hål för chip
Hål för chip
Chiphål
För montering av datamedier såsom RFID-chip eller ZOLLER »idChip« på ZOLLER Tooling-verktygshållare. Standard på hålspetskoner HSK-A, branta koner SK och polygonspetskoner PSC.
ZOLLER »idChip«
För entydig identifiering av dina verktygshållare och för maximal livslängd. På din begäran levererar vi verktygshållarna balanserade med fast integrerat chip direkt till din produktion.
3-spårsteknik
I verktygshållarens chipborrning garanterar limmet en formpassning för en säker och fast anslutning.
Fyra gängor
Fyra gängor
Fyra gängor
För efterföljande finbalansering av standard-krympchuckar.
Lång krympning
Lång krympning
Lång krympning med införingsradie
Garanterar maximala krympkrafter tack vare verktygets spänning över hela skaftets längd.
Inmatningsskuldra
Inmatningsskuldra
Hårt efterbearbetad spännskuldra
Garanterar optimal glidning av spännsegmenten på spännskuldran och utmärkt spänning i spindeln. Detta resulterar i en rundgång på spännskuldran på maximalt 10 μm (5 gånger noggrannare än DIN).
Rundgångstoleranser
Rundgångstoleranser
Rundgångstoleranser
Tooling Solutions garanterar en rundgång på < 3 µm.
Finkalibrerad
Finkalibrerad
Finkalibrerad
Alla ZOLLER Tooling-verktygshållare är finbalanserade – G2,5 vid 25 000 min-1 eller max. restobalans ≤ 1 gmm. Detta resulterar i en jämn spindellöpning som skonsamt behandlar lagren under bearbetningen. Du drar nytta av en längre livslängd på spindeln, en optimal yta på arbetsstycket och längre verktygslivslängd.
drivspår
drivspår
Hårt efterbearbetade drivspår
Garanterar att spåren är 100 % centrerade, perfekt passform i spindeln samt utmärkt vridmomentsöverföring.
utsläppsyta
utsläppsyta
Hårdbearbetad utstötningsyta
Garanterar säker frigöring av HSK-verktygsfästet vid verktygsbyte.
»coolTool«
»coolTool«
»coolTool«
För en perfekt, kyld verktygsskärkant, optimal spånavledning och för att undvika spånansamlingar vid verktygsskärkanten. Det sneda läget på kylmedelshålen garanterar att kylmedlet hamnar där det behövs: vid verktygsskäret. På så sätt uppnår du optimala bearbetningsresultat och förlänger verktygens livslängd.
Typiskt ZOLLER – allt från en och samma leverantör
ZOLLER går alltid ett steg längre när det gäller utveckling av nya produkter och skapar därmed lösningar för framtiden. Det är inte bara när det gäller våra mätmaskiner som vi har följt denna princip i årtionden. Rusta er för morgondagens digitala krav och förbered er för framtidens smarta fabrik – med våra ZOLLER Tooling Solutions.
ZOLLER-lösningar för effektiv tillverkning
Dra nytta av våra ZOLLER Tooling Solutions för en effektiv tillverkningsprocess. Vi erbjuder ett komplett sortiment av kraftfulla och högprecisa verktygsfästsystem för dina bearbetningsuppgifter. ZOLLER Tooling Solutions utgör dessutom den perfekta gränssnittet för din digitala tillverkning.
Över 2000 artiklar
ZOLLER Tooling Solutions erbjuder ett komplett sortiment av verktygshållare som uppfyller alla krav i din bearbetningsprocess. Alla våra hållare överträffar dessutom alltid kraven i DIN-standarderna.

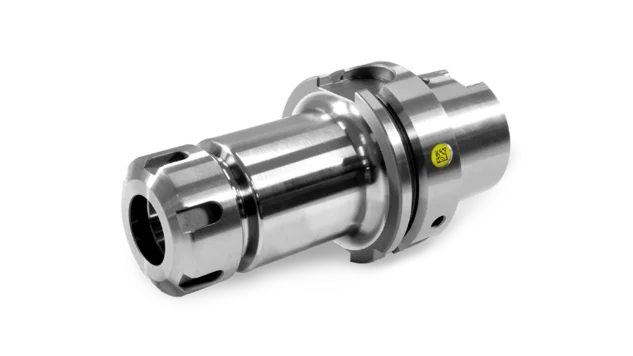

Spännhylschuckar
För fastspänning av verktyg med cylindriskt skaft i ER-spännhylsor.
Läs mer

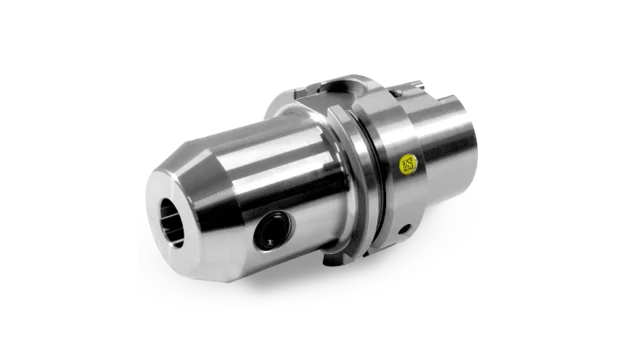

Weldon-hållare
För verktyg med Weldon-plan – idealiska utan invändig kylvätsketillförsel.
Läs mer

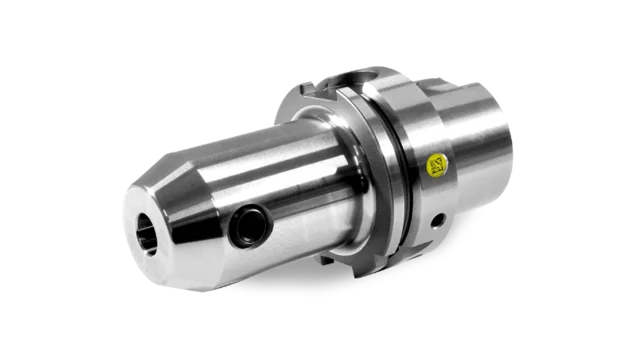

Whistle Notch-hållare
För verktyg med cylindriskt skaft och snedställt Whistle Notch-plan.
Läs mer

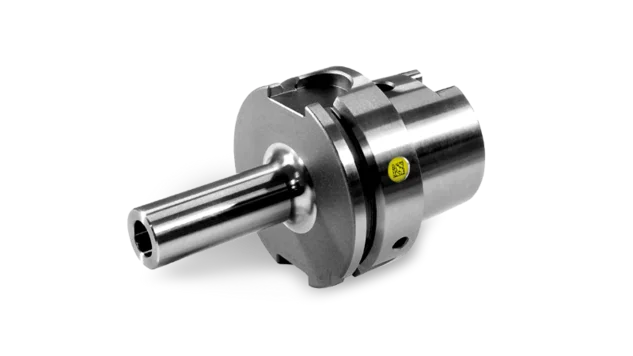

Adaptrar för inskruvningsfräsar
För fräshuvuden med gänganslutning.
Läs mer

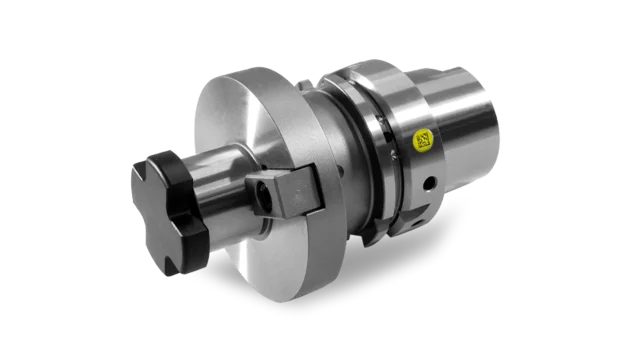

Planfräsdornar
För fräsar med tvärspår, med kylvätska fram till skären.
Läs mer

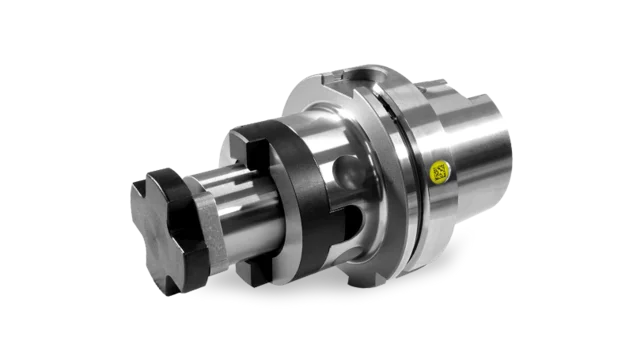

Kombifräsdornar
För fräsar med längs- och tvärspår.
Läs mer
Morsekonadaptrar
För verktyg med morsekona och medbringartapp enligt DIN 2288.
Läs mer

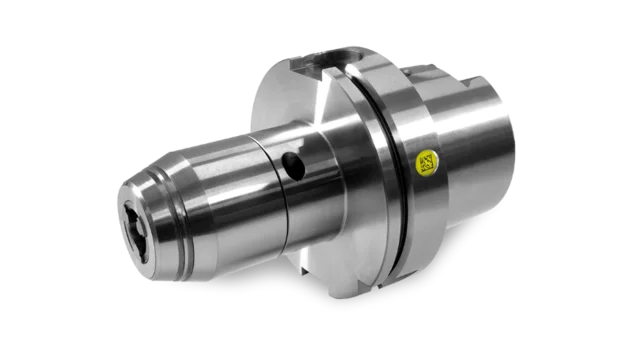

Korta borrchuckar
För fastspänning av borrar och verktyg med cylindriskt skaft.
Läs mer

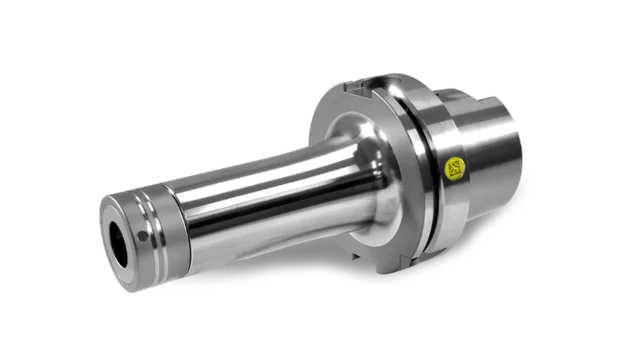

HAWK EYE®
HPC-precisionschuckar för ER-spännhylsor för högpresterande bearbetning.
Läs mer
ER-spännhylsor
ER och ER «Mini» för spännhylschuckar och HAWK EYE®.
Läs mer

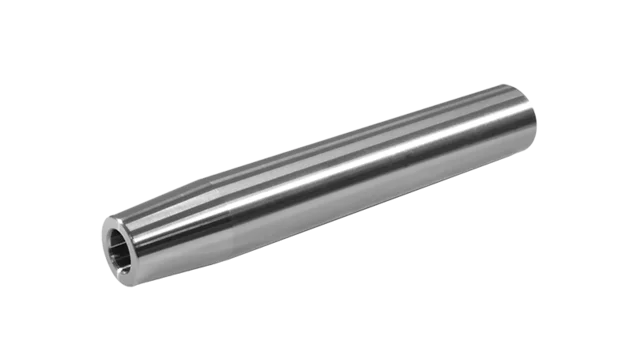

Krympförlängningar
För verktyg med cylindriskt skaft – längre räckvidd för djup bearbetning.
Läs mer

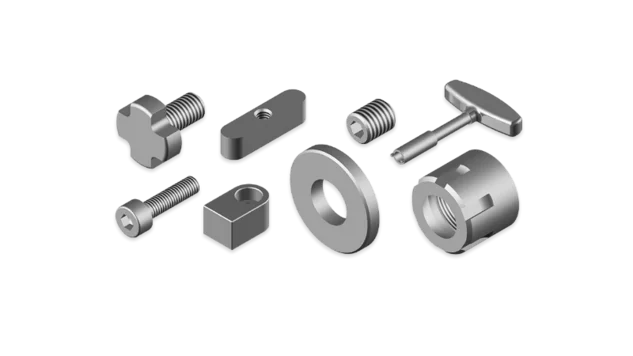

Tillbehör
Tätningsbrickor, spännmuttrar med mera.

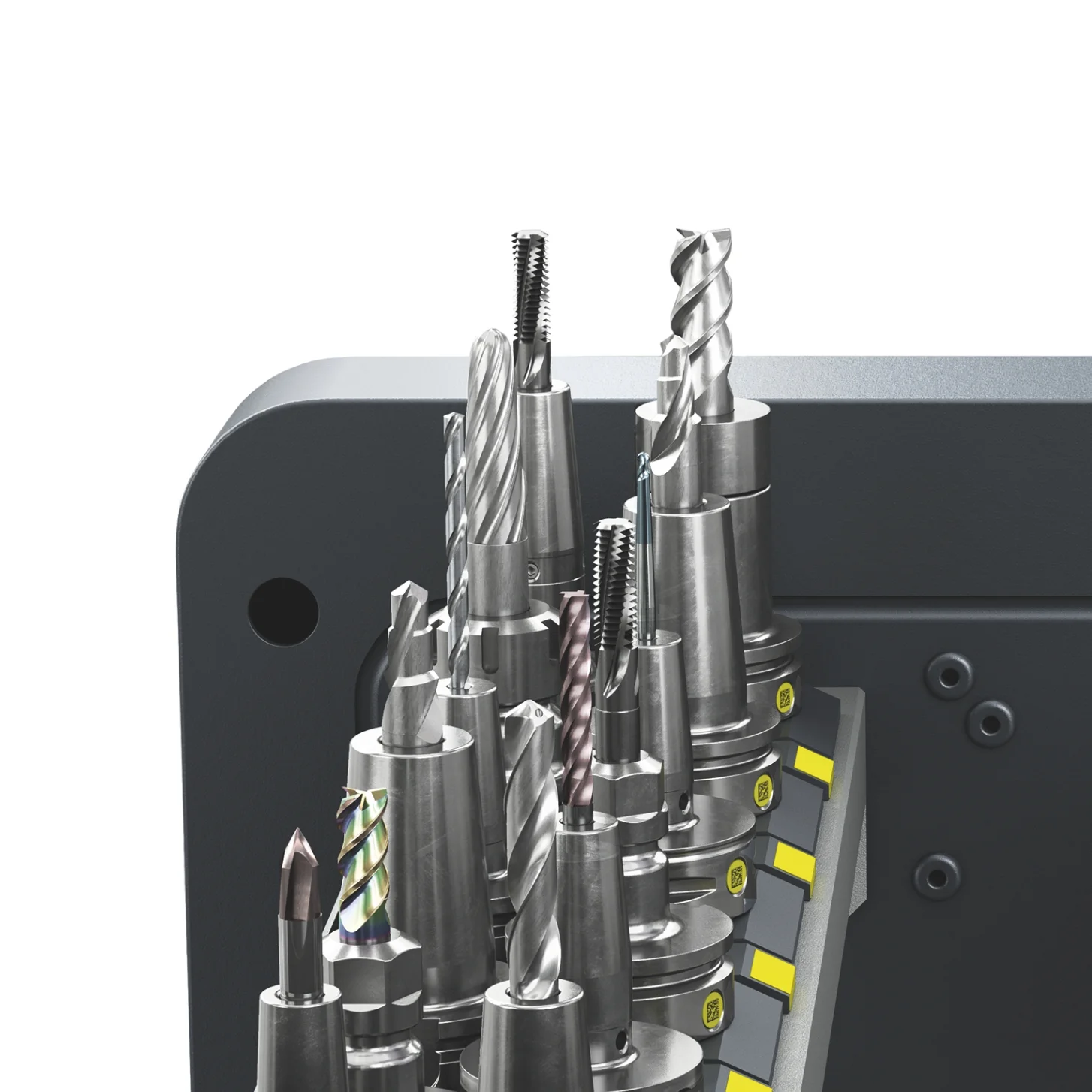

Läs merNu är det din tur – passa på!
I vår webbshop finns nu hela sortimentet av verktygshållare tillgängligt. Hitta din perfekta verktygshållare enkelt, snabbt och smidigt och använd den digitala tvillingen som finns där direkt i ditt CAM- och verktygshållaresystem.
