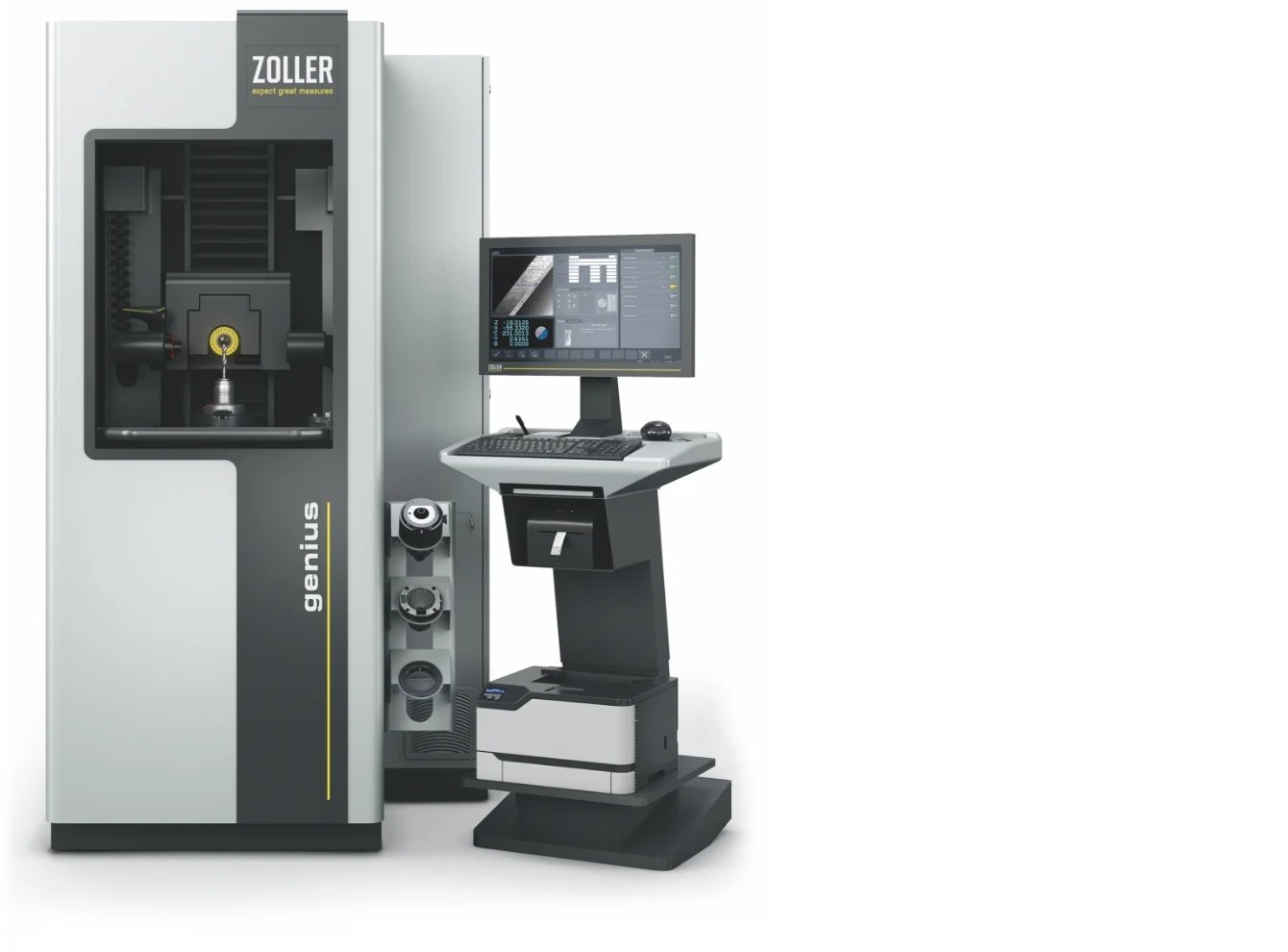

»genius«

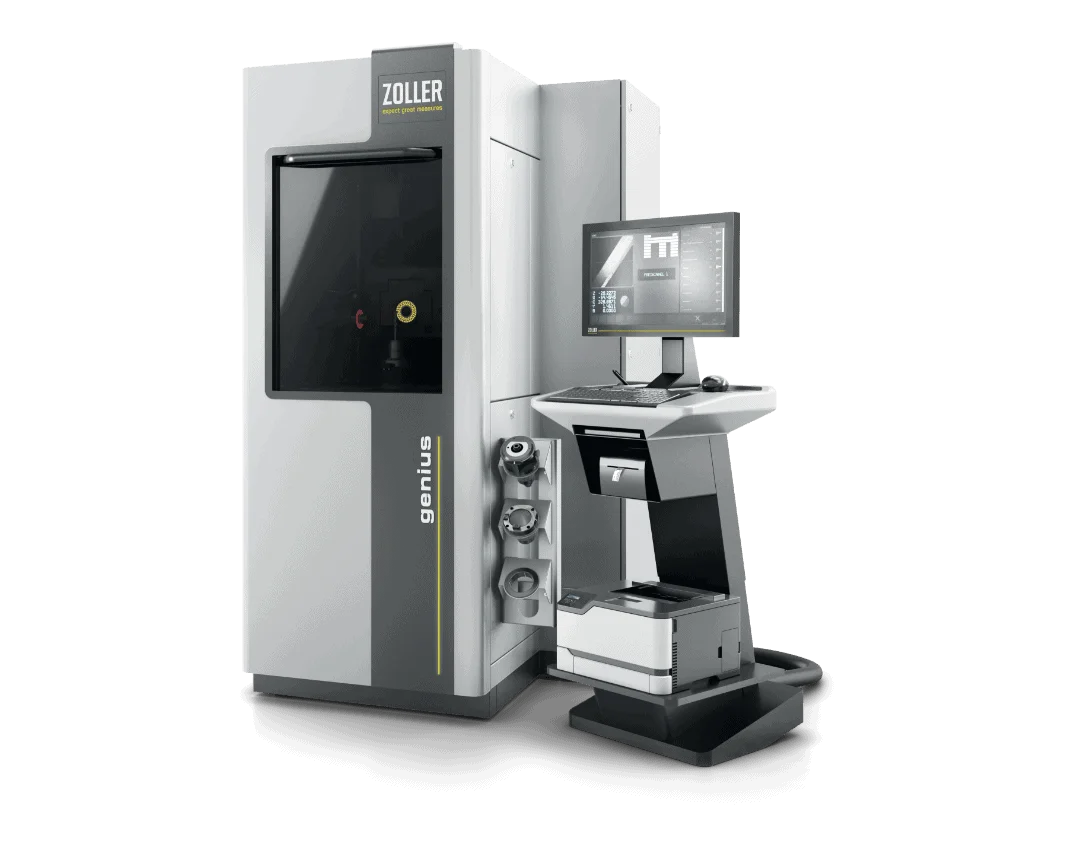

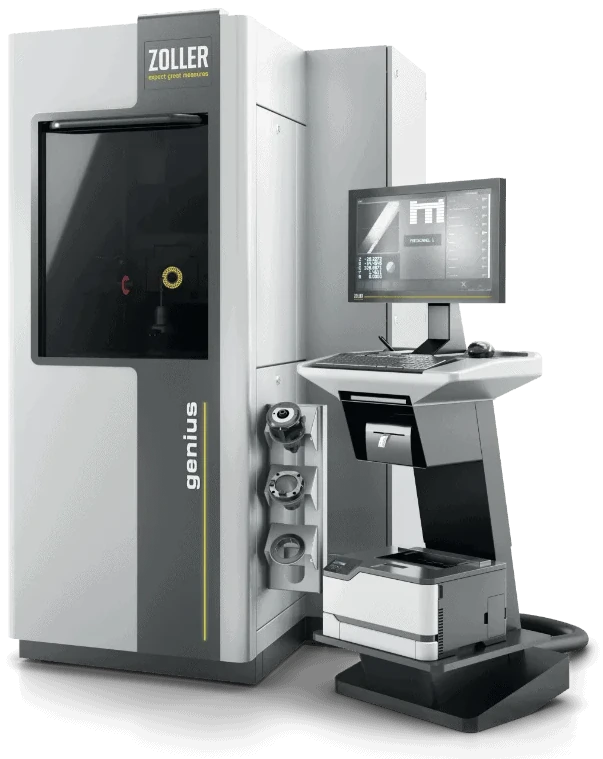

Высокоточная универсальная измерительная машина
для производителей инструмента и заточных производств
Мы выступаем за умный прогресс
Как производитель инструмента или заточное предприятие вы должны обеспечивать наилучшее качество. Универсальная измерительная машина »genius« даёт вам точные данные измерений как неоспоримое доказательство высокого качества изготовления вашей продукции.
С ZOLLER »genius« вы измеряете более 100 параметров прецизионного инструмента в 2D/3D бесконтактно, полностью автоматически и впечатляюще надёжно. Каждое измеренное значение даёт основу для повышения качества вашей продукции.
Калибровка измерительных приборов на месте с помощью сертифицированных образцов и эталонов – важная часть обеспечения качества в E. ZOLLER GmbH & Co. KG: так мы гарантируем надёжные результаты измерений и высокую точность ваших изделий в соответствии с действующими стандартами.
Абсолютная точность измерения и надёжность процессов
Уникально в мире: сертифицирована DAkkS
Простое управление и выбор параметров
Для автоматизированной точности
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24" можно наклонять.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Все необходимые электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Расположение шкафа управления обеспечивает оптимальный доступ для технического обслуживания и сервиса.
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«

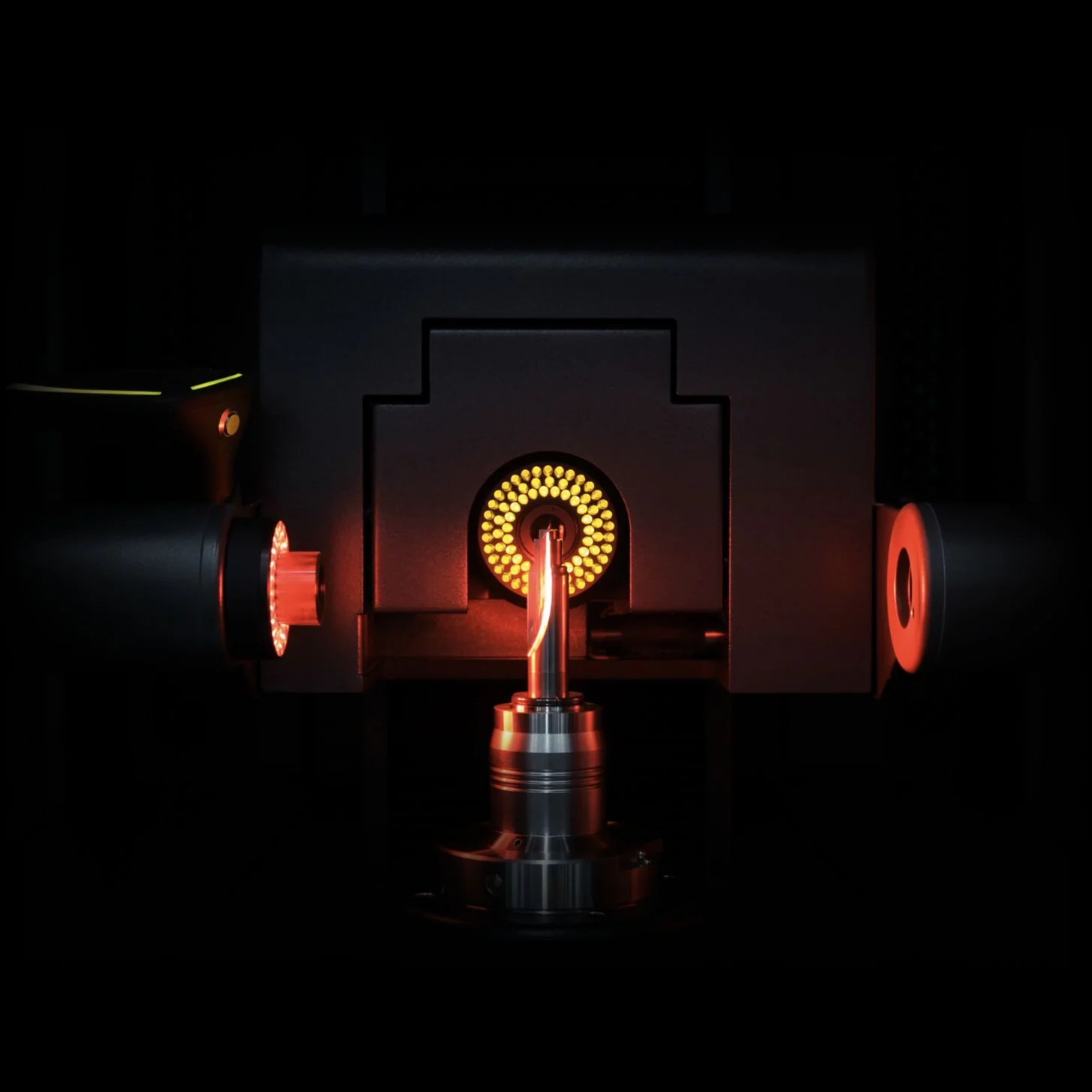

Высокоточный шпиндель »ace« гарантирует удержание и зажим инструмента и оправок любого типа с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой – благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ« (ergonomic and quick) – для лёгкого перемещения измерительных осей в нужное положение по X, Y и Z. Кнопку с символом Solutions можно индивидуально настроить на дополнительные практичные функции, что делает управление ещё проще и удобнее.
Возможности хранения
Возможности хранения
Возможности хранения
Возможности хранения – для сменных держателей и промежуточных втулок – предусмотрены во встроенных полках: внутри для промежуточных втулок и сбоку для сменных держателей. Так принадлежности всегда под рукой.
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit«
Пульт управления »cockpit« обеспечивает оператору эргономику и комфорт благодаря индивидуальным настройкам. »cockpit« регулируется по высоте и положению, а цветной TFT-монитор 24" можно наклонять.
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0«
ПО »pilot 4.0« понятно без пояснений, наглядно и позволяет оператору выполнять надёжные измерения. Оно предлагает единый интерфейс на всех системах ZOLLER – вплоть до ZOLLER TMS Tool Management Solutions. Индивидуальная структура ПО позволяет быстро реализовывать адаптации под заказчика.
Камера отражённого света
Камера отражённого света
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ
Камера отражённого света с многосегментной светодиодной подсветкой и поворотным устройством с ЧПУ – для контроля и автоматического измерения геометрии инструмента по окружности, в стружечной канавке и на торце. Просто введите целевые параметры в диалоге измерительной программы, и каждая величина будет автоматически измерена и запротоколирована: передний угол, задний угол, контур канавки, ширина фаски и многие другие параметры геометрии. Мощные светодиоды, разделённые на восемь сегментов, автоматически управляются измерительной системой и благодаря автоматической регулировке интенсивности обеспечивают оптимальное освещение поверхности – для высокой точности и повторяемости.
Шкаф управления
Шкаф управления
Шкаф управления
Шкаф управления – с активной вентиляцией. Все необходимые электронные компоненты аккуратно и надёжно установлены для бесперебойной работы. Расположение шкафа управления обеспечивает оптимальный доступ для технического обслуживания и сервиса.
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace«
Высокоточный шпиндель »ace« гарантирует удержание и зажим инструмента и оправок любого типа с микронной точностью. Адаптацию ко множеству систем оправок обеспечивает универсальная система смены сменных держателей. Привод с ЧПУ с автофокусом и точной системой измерения углов обеспечивает автоматическую фокусировку на режущей кромке и регистрацию контура резания.
Камера проходящего света
Камера проходящего света
Камера проходящего света с многосветодиодной подсветкой
Камера проходящего света с многосветодиодной подсветкой – благодаря высококачественной малоискажающей оптике и телецентрическому проходящему свету обеспечивает измерение контуров режущих кромок и геометрии ступеней в силуэте с микронной точностью и разрешением до 5 Мпикс. Камера имеет высокую частоту кадров для быстрой фокусировки и регистрации контура при вращении инструмента. Многосветодиодный кольцевой осветитель обеспечивает интенсивное и контрастное освещение при контроле режущих кромок в отражённом свете.
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ«
Эргономичная рукоятка управления одной рукой »eQ« (ergonomic and quick) – для лёгкого перемещения измерительных осей в нужное положение по X, Y и Z. Кнопку с символом Solutions можно индивидуально настроить на дополнительные практичные функции, что делает управление ещё проще и удобнее.

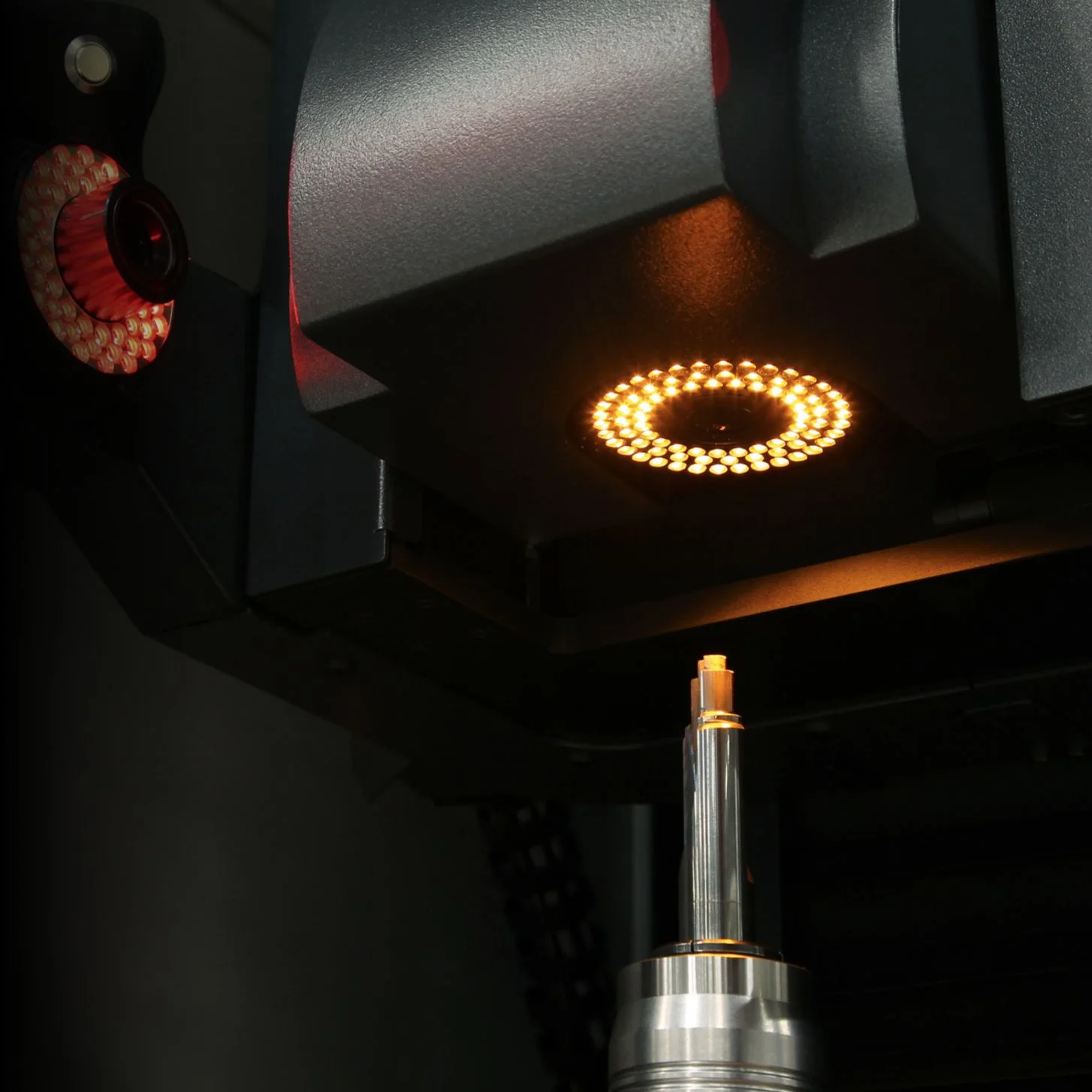

Высокоточная оптика
С ZOLLER »genius« вы можете измерить на инструменте почти всё – точно, полностью автоматически и бесконтактно. Каким бы сложным ни был инструмент.

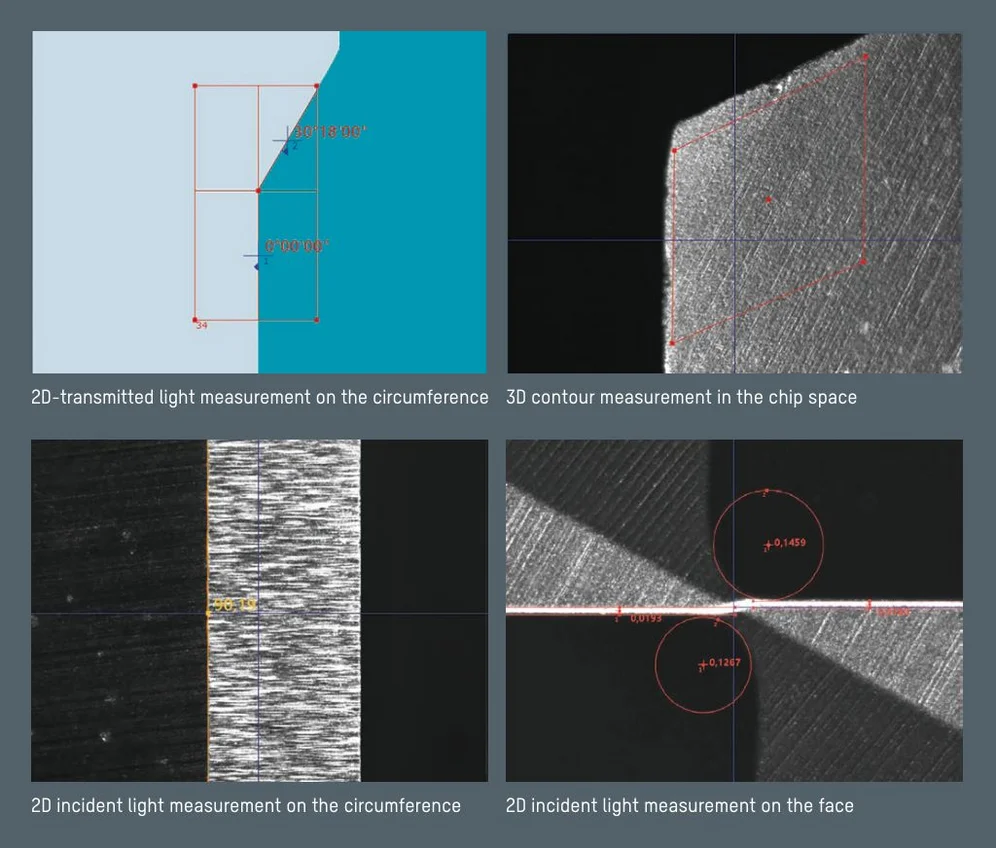

Мультисенсорная технология ZOLLER Высокоточный шпиндель »ace«
Гарантированная точность

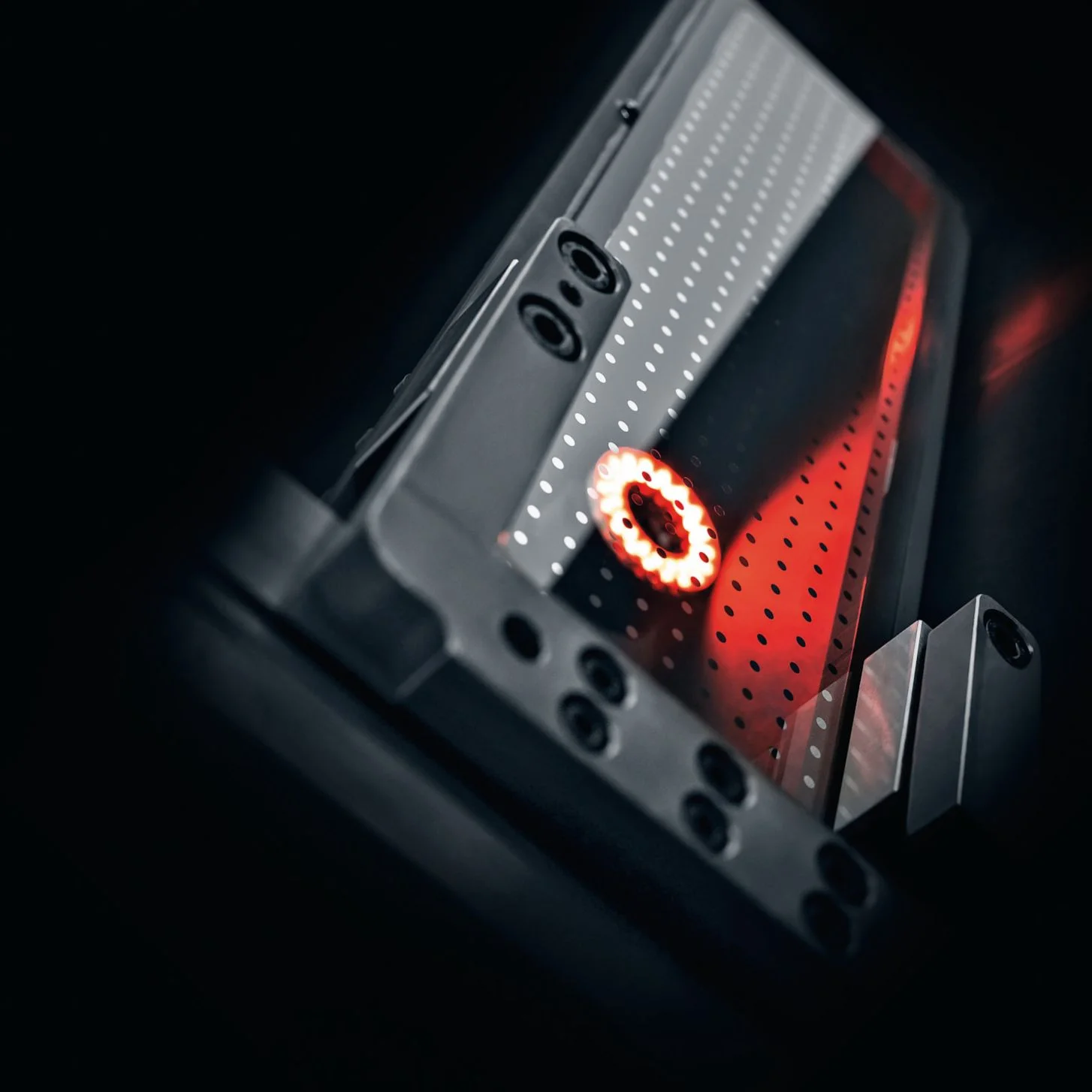

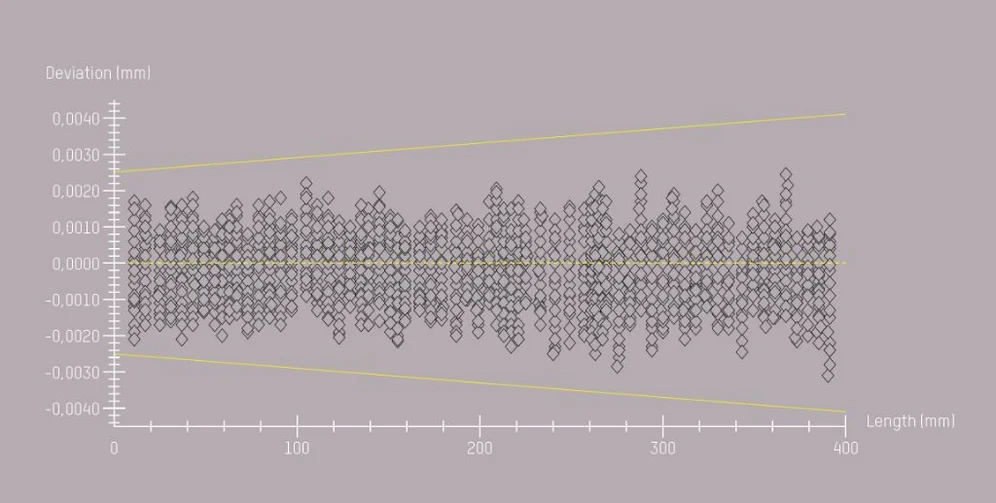

Требования менеджмента качества постоянно растут. Поэтому вы должны быть уверены в неизменности погрешностей измерения ваших машин. В измерительных машинах ZOLLER высокоточные калибровочные эталоны из боросиликатного стекла Borofloat® используются для определения погрешностей измерения длины по стандарту DIN EN ISO 10360. В соответствии с этим стандартом выполняется не менее трёх последовательностей измерений (25 326 соотношений). Благодаря этой процедуре точность измерительных машин ZOLLER документируется в двух измерениях и может быть прослежена в любой момент.
Проверка фактов для инструмента
»genius« проста в использовании и рассчитана на долгую службу. Универсальная измерительная машина предназначена для длительных измерительных задач в многосменном режиме прямо в цеху.
Решение ZOLLER для контроля и измерения доказывает то, о чём многие лишь заявляют: качество.
Максимальная производительность без усилий
Ни одна измерительная машина на рынке не сочетает удобное управление и точные до микрона данные о геометрии так впечатляюще, как »genius«. Используйте и вы эту превосходную технологию ZOLLER, чтобы упростить сложный контроль качества инструмента.
