Schrumpftechnik: Ihre Vorteile
Lesen Sie, wie wir die hohen Steigerungen bei Energieeffizienz, Prozessgeschwindigkeit und Ergonomie erzielt haben. Nutzen Sie Perfektion für Ihre Fertigung.
Mehr erfahren
Optionen
Treffen Sie Ihre Wahl einfach und übersichtlich oder sprechen Sie uns an: Wir beraten Sie gerne bei der Auswahl Ihres Modells und der innovativen Vielfalt an Optionen.
Rauchgasabsaugung
Die Rauchgasabsaugung entfernt Rauchgase zuverlässig aus dem Arbeitsbereich der Bedienerin und des Bedieners. Die etablierte und patentierte Rauchgasabsaugung oberhalb der Induktionsspule wurde um eine integrierte Absaugung im Inneren des Spulengehäuses erweitert. Die Rauchgase werden somit direkt dort abgesaugt, wo sie entstehen. Die Filtereinheit findet im Untertisch einen sicheren Platz.

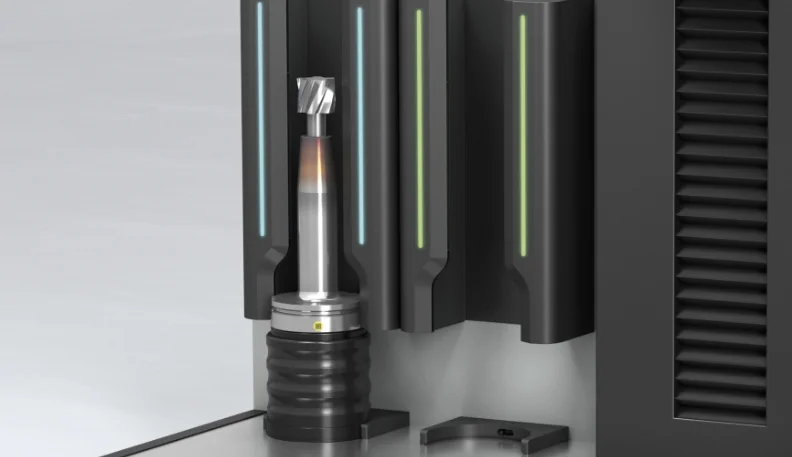

Luftkühlung »zStream«
Mit der Luftkühlung »zStream« von ZOLLER erhalten Sie maximale Flexibilität und Schutz beim Kühlen Ihrer Schrumpffutter, unabhängig von deren Kontur oder Durchmesser. Zudem werden Ihre Schrumpfwerkzeuge über die gesamte Länge gleichmäßig und sicher gekühlt – ohne die Gefahr, beschädigt zu werden. »zStream« eignet sich auch hervorragend zur Kühlung abgesetzter Werkzeuge.
Längeneinstellung »eQset«
Das integrierte Längeneinstellsystem dient zur Einstellung der Gesamtlänge oder Auskraglänge und zum Werkzeugtausch. Die pneumatisch aktivierte Schnellverstellung und Feinstellung per Handrad ermöglichen schnelles, ergonomisches und präzises Positionieren des Tastkopfes auf die gewünschte Höhe.

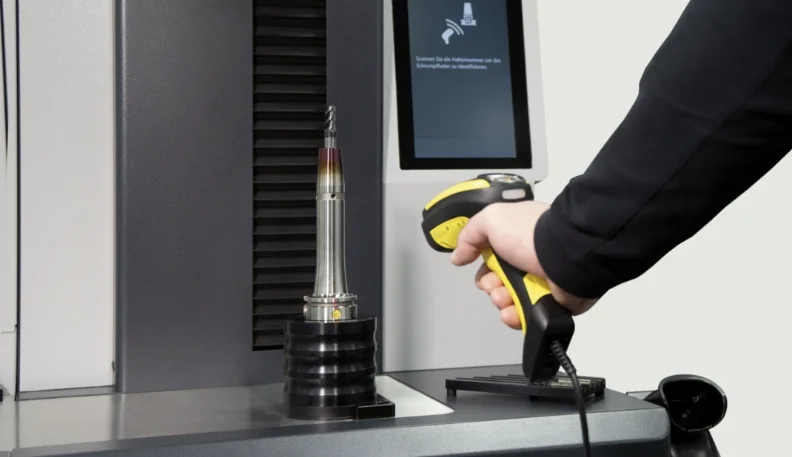

Scan-Funktion inkl. Hand-Scanner
Die Scan-Funktion der »pilot«-Software ermöglicht in Kombination mit dem Hand-Scanner eine sichere Auswahl des passenden Schrumpfparameters per Scan der Halternummer auf der Schrumpfaufnahme. Unabhängig vom Hersteller werden alle Schrumpffutter mit DataMatrix-Code (z. B. ZOLLER »idLabel«, ZOLLER »idChip«) unterstützt.
In der »pilot«-Software kann pro Schrumpffutter jeder Heizvorgang gezählt werden. Außerdem kann eine Warn- und Verschleißgrenze, in Bezug auf die zulässigen Heizvorgänge, hinterlegt werden.

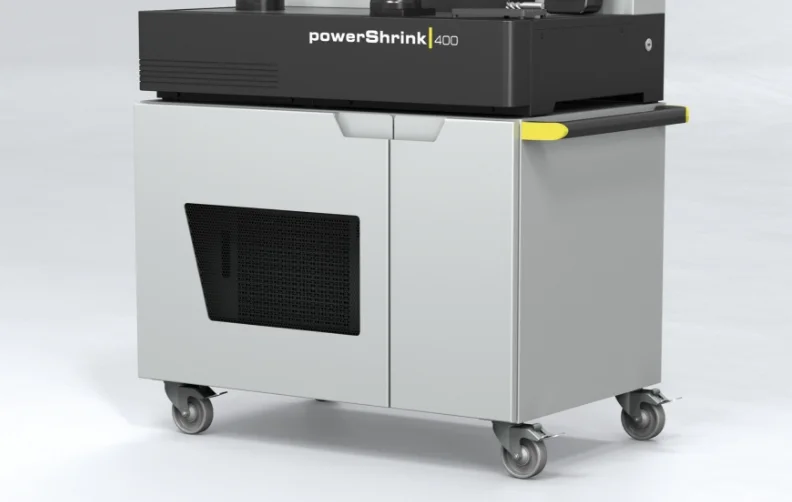

Aufstelltisch für »powerShrink 400«
Als Alternative zur Aufstellung auf einer Werkbank können »powerShrink 300« und »powerShrink 400« auf einem Aufstelltisch mit ergonomisch optimaler Arbeitshöhe positioniert werden. In diesem finden Kühler und Rauchgasabsaugung einen aufgeräumten Platz. Optional ist der Aufstelltisch mit stabilen Rollen und ergonomischem Griff erhältlich, um eine variable Positionierung zu ermöglichen.

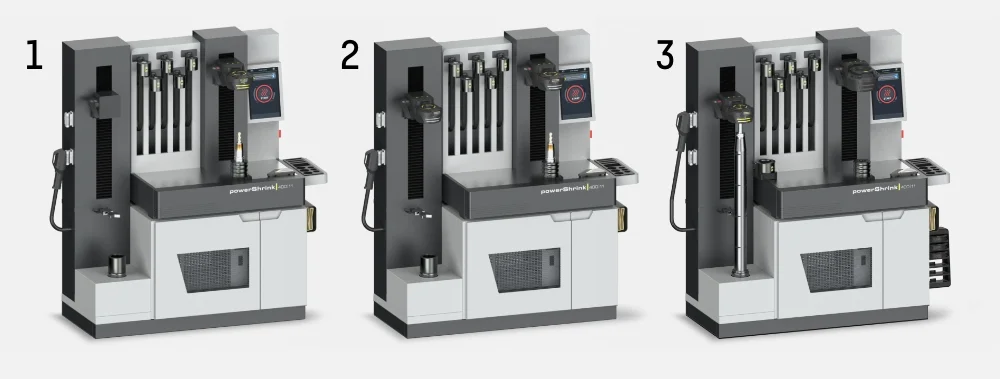

Konfigurationen für »powerShrink 400 | 11«
Es stehen 3 Grundkonfigurationen für die Induktionsspulen zur Auswahl:
- Kombination aus beliebiger 14-kVA-Induktionsspule mit Schnellwechselschnittstelle, Wechsel der Induktionsspule je nach Schrumpffutterlänge von einer auf die andere Induktionsspulenachse
- Kombination aus 2 beliebigen 14-kVA-Induktionsspulen ohne »shrinkbyLight« und ohne Schnellwechselschnittstelle
- Kombination aus beliebiger 14-kVA-Induktionsspule mit einer 22-kVA-Induktionsspule mit Schnellwechselschnittstelle
Zubehör
Aufnahmetopf
Mit Ihrem »powerShrink« erhalten Sie standardmäßig einen Aufnahmetopf. Zum parallelen Heizen und Kühlen können wahlweise weitere hinzubestellt werden. Die Arbeitsfläche ist perfekt auf den Aufnahmetopf abgestimmt und gewährleistet ein komfortables und geräuscharmes Verschieben.

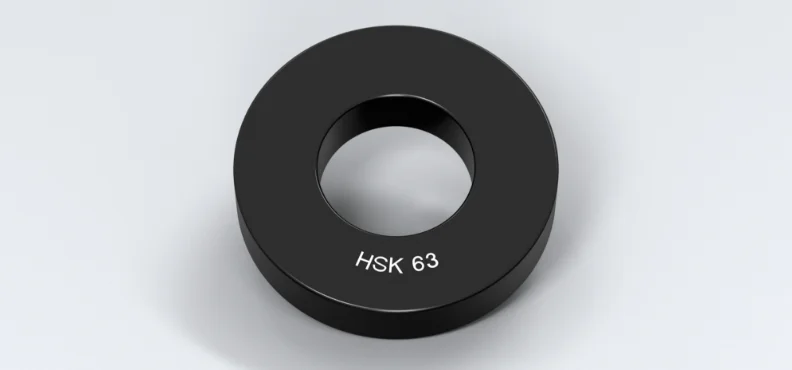

Aufnahmeringe
Die unterschiedlichen Aufnahmeringe ermöglichen flexibles Umrüsten zwischen verschiedenen Aufnahmeschnittstellen. Für alle gängigen Werkzeugaufnahmetypen und ‑größen bis SK 50, HSK 100 und PSC 10.
Sonderkühladapter
Kühladapter für spezielle Schrumpffutterformen und -größen (z. B. auch für D3 mm bis D5 mm). Passend für Kühlglocken D14 mm bis D16 mm oder D25 mm bis D32 mm.
Ablagen
Ablagebord für Aufnahmeringe und Sonderkühladapter
Das Ablagebord bietet Platz zur Ablage von vier Aufnahmeringen und sechs Sonderkühladaptern Größe I oder drei Sonderkühladaptern Größe I und Größe II.
Werkzeugablage
Zur Ablage von Schaftwerkzeugen am Schrumpfarbeitsplatz. Die Position der Ablage kann durch die Bedienerin und den Bediener frei gewählt werden.
Ablage für Reinigungsbürsten
Zur Aufbewahrung der Reinigungsbürsten gibt es eine Ablage mit allen Bürstendurchmessern, welche über Magnete an beliebiger Position am Gerät angebracht werden kann. Auch die Bürsten zur Reinigung der Aufnahmebohrung von Schrumpffuttern sind bei ZOLLER erhältlich – für Schaftdurchmesser D3 mm bis D32 mm, wahlweise aus Messing oder Kunststoff.
Geteilte Abschirmscheiben mit Ablage
Zum Ausschrumpfen abgesetzter Werkzeuge kann optional ein Satz Abschirmscheiben (5 Stück) in geteilter Ausführung inkl. der entsprechenden Scheibenablage bestellt werden.

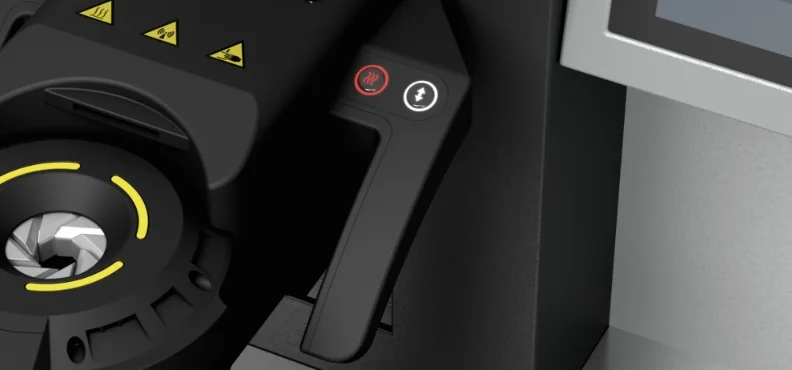

Spulen-Bediengriff
Für eine optimale Bedienfreundlichkeit kann der standardmäßig links angebrachte Bediengriff wahlweise auch rechts oder beidseitig angebracht werden. Jeder Bediengriff ist mit zwei Funktionstasten – zum Bewegen der Spule und Aktivierung des Heizvorgangs – ausgestattet.

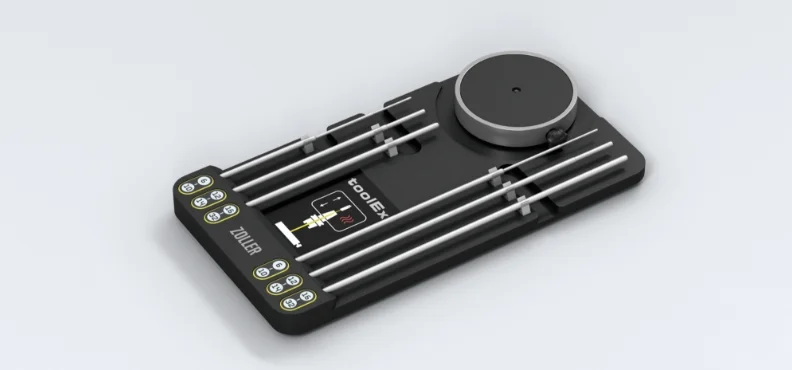

Ausschrumpfvorrichtung »toolEx«
»toolEx« unterstützt Sie beim Entfernen von Werkzeugen aus dem Schrumpffutter, die sich nicht von Hand oder mit einer Zange herausziehen lassen, wie z. B. abgebrochene Werkzeuge. Das Set beinhaltet einen Aufnahmehalter und sechs Auswerferstangen.
Längeneinstellung »liteSet«
Mit »liteSet« stellen Sie die Auskraglänge des einzuschrumpfenden Werkzeugs ein. Die maximale Auskraglänge beträgt 150 mm. Das Set beinhaltet vier Klemmprismen für Schaftdurchmesser D3 mm bis D32 mm.
